Giang Tô Meidiđã sản xuất còi điện từ và áp điện từ năm 2011. Cơ sở sản xuất có dây chuyền lắp ráp SMD chuyên dụng, nơi các máy gắp và đặt tự động, lò nấu lại dòng và trạm kiểm tra âm thanh hoạt động theo trình tự. Sản lượng hàng tháng của bộ rung gắn trên bề mặt đạt vài triệu chiếc, được hỗ trợ bởi các nhóm kỹ thuật xử lý và dụng cụ nội bộ. Đối với các dự án yêu cầu bố cục chốt, kích thước vỏ hoặc cấu hình âm thanh cụ thể, công ty cung cấp tùy chỉnh OEM và ODM được hỗ trợ bởi khả năng tạo mẫu tại chỗ.
Bộ rung SMD là bộ phận âm thanh gắn trên bề mặt tạo ra cảnh báo bằng âm thanh trong các cụm điện tử nhỏ gọn. Không giống như các sản phẩm xuyên lỗ, chúng được thiết kế để đặt và đặt tự động và hàn nóng chảy lại, giúp giảm thời gian lắp ráp và cải thiện tính nhất quán của quy trình. Chúng có thể được chia thành hai nhóm chính dựa trên cơ chế truyền động của chúng:Bộ rung hoạt động từ tính SMDVàBộ rung thụ động từ tính SMDcác mô hình dựa vào cuộn dây và màng ngăn từ tính, vàBộ rung thụ động áp điện SMDcác đơn vị sử dụng phần tử gốm được liên kết với nền kim loại. Cả hai loại đều phục vụ các ứng dụng có không gian bo mạch hạn chế và ưu tiên quy trình hàn tự động, sạch sẽ.
Bộ rung SMD hoạt động tích hợp một mạch dao động nên việc cấp điện áp DC trong phạm vi định mức sẽ ngay lập tức tạo ra âm tần số cố định. Bộ rung SMD thụ động yêu cầu tín hiệu sóng vuông hoặc xung bên ngoài, cho phép người thiết kế kiểm soát cao độ, chu kỳ nhiệm vụ và âm lượng. Việc lựa chọn giữa phiên bản điện từ và áp điện phụ thuộc vào dải tần mong muốn, ngân sách hiện tại và đặc tính âm sắc. Chuông báo SMD điện từ thường tạo ra âm thanh đầu ra có âm vực thấp hơn, phong phú hơn, trong khi loại SMD áp điện cung cấp cảnh báo sắc nét hơn, tần số cao hơn với mức tiêu thụ điện năng thấp hơn.
Bộ rung SMD có kích thước nhỏ gọn, thường là 5 mm×5 mm, 7,5 mm×7,5 mm hoặc 9 mm×9 mm, với chiều cao từ 2 mm đến 5 mm. Điện áp định mức thường bao gồm 3V, 5V và 12V DC, với mức áp suất âm thanh đạt 70dB đến 95dB ở khoảng cách 10cm. Tần số cộng hưởng của còi SMD điện từ thường nằm trong khoảng từ 200Hz đến 3kHz, trong khi loại SMD áp điện cộng hưởng trong khoảng từ 2kHz đến 6kHz. Khi chọn một kiểu máy, cần kiểm tra cấu hình phản xạ lại theo định mức nhiệt của còi để đảm bảo vỏ nhựa và các kết nối bên trong chịu được nhiệt độ hàn cao nhất, thường là 250oC đến 260oC trong vài giây.
Bộ rung SMD được tìm thấy trong các thiết bị di động, thiết bị điện tử đeo được, cảm biến IoT và mô-đun nhà thông minh, nơi bất động sản trên bo mạch có giá cao. Dụng cụ y tế cầm tay và công cụ chẩn đoán sử dụng chúng để xác nhận bằng âm thanh khi nhấn nút hoặc tình trạng báo động. Thiết bị điện tử trên bảng điều khiển ô tô ngày càng sử dụng còi SMD cho đèn báo rẽ và cảnh báo cảm biến đỗ xe do tính tương thích của chúng với hệ thống lắp ráp tự động. Các hệ thống nhúng công nghiệp và thiết bị viễn thông cũng tích hợp các bộ phận này để cung cấp chỉ báo trạng thái cục bộ mà không cần thêm số lượng lớn.
Việc sản xuất bộ rung SMD tại MEIDI bao gồm việc liên kết khuôn chính xác của bộ phận âm thanh với đế PCB, liên kết dây hoặc kết nối chip lật, ép xung vỏ và kiểm tra âm thanh tự động 100%. Xác thực hồ sơ Reflow được thực hiện trên mỗi lô để xác minh tính toàn vẹn của mối hàn. Hệ thống chất lượng được chứng nhận ISO9001 cũng bao gồm các thử nghiệm độ tin cậy định kỳ bao gồm chu kỳ nhiệt, tiếp xúc với độ ẩm và sốc cơ học, đảm bảo hiệu suất đồng nhất tại hiện trường cho khách hàng OEM có khối lượng lớn.
Ưu điểm chính của việc chọn bộ rung SMD thay vì bộ rung xuyên lỗ là gì?
Bộ rung SMD có thể được đặt và hàn tự động bằng cách sử dụng thiết bị gắp và đặt tiêu chuẩn cũng như lò nung lại, giúp giảm đáng kể nhân công lắp ráp và cải thiện khả năng lặp lại quy trình trong sản xuất khối lượng lớn. Chúng cũng chiếm ít không gian bo mạch hơn và có thể được gắn trên cả hai mặt của PCB.
Bộ rung SMD có thể chịu được nhiều chu kỳ chỉnh lại dòng không?
Hầu hết các còi SMD được định mức cho hai hoặc ba chu kỳ nóng chảy lại ở nhiệt độ cao nhất khoảng 250oC đến 260oC, miễn là thời gian trên nhiệt độ chất lỏng không vượt quá giới hạn quy định. Việc vượt quá định mức nhiệt có thể làm biến dạng vỏ nhựa hoặc làm giảm chất lượng âm thanh. Bạn nên tham khảo bảng dữ liệu cụ thể và thực hiện xác thực quy trình trước khi sản xuất đầy đủ.
Các phần tử còi SMD có sẵn dưới dạng đĩa áp điện trần không?

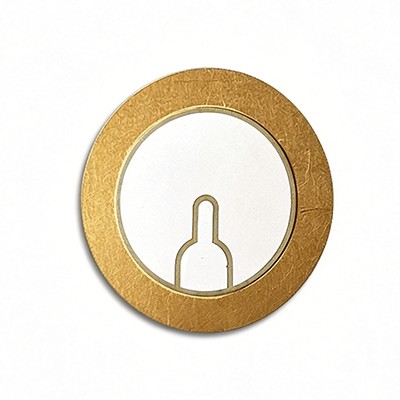

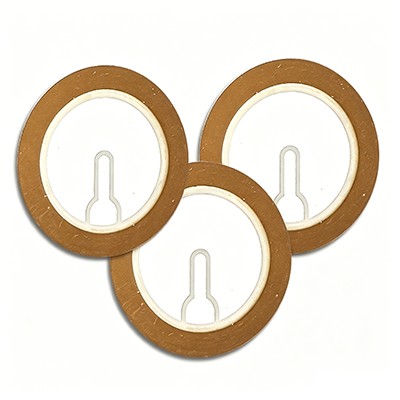

Danh mục còi SMD đề cập đến các bộ phận có thể hàn nóng chảy lại được đóng gói đầy đủ. Nếu cần một đĩa gốm áp điện trần không có vỏ, thìYếu tố còidanh mục chứa một loạt các phần tử áp điện trần có thể được gắn trong vỏ tùy chỉnh hoặc liên kết trực tiếp với PCB.
Bảng dưới đây liệt kê tất cả các thông số kỹ thuật tiêu chuẩn của sản phẩm trong dòng sản phẩm này. Các giải pháp tùy chỉnh có sẵn theo yêu cầu của bạn; xin vui lòng liên hệ với chúng tôi để biết thêm các yêu cầu tùy chỉnh.
| Người mẫu | Hình ảnh sản phẩm | Tần số cộng hưởng (kHz) | Điện dung miễn phí (pF) | Điện trở tương đương (Ω) | Mất điện môi (tan δ) | Nhiệt độ hoạt động (° C) | Vật liệu nền | Kích thước (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30% (ở 120Hz) | 500 | 5% | -20~+70 | Thau | Ø11.0×0.18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30% (ở 120Hz) | 500 | 5% | -20~+70 | Thau | Ø11.0×0.18 |
| FT-12.5T-7.8A1 |
|
7,8 ± 0,8 | 12000±30% (ở 120Hz) | 300 | 5% | -20~+70 | Thau | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30% (ở 120Hz) | 300 | 5% | -20~+70 | Thau | Ø12.0×0.18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30% (ở 120Hz) | 500 | 5% | -20~+70 | Thau | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (ở 120Hz) | 500 | 5% | -20~+70 | Thau | Ø35,0×0,55 |
