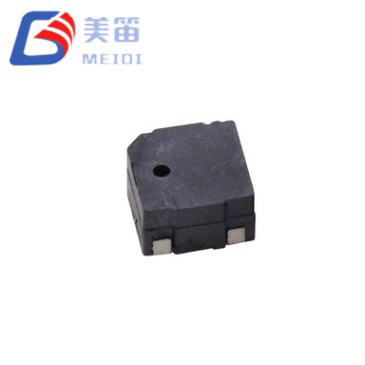

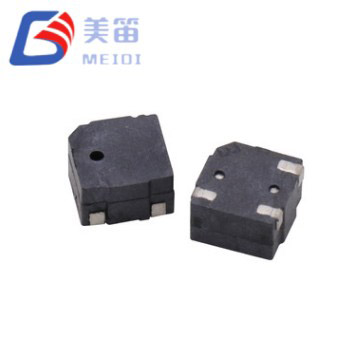

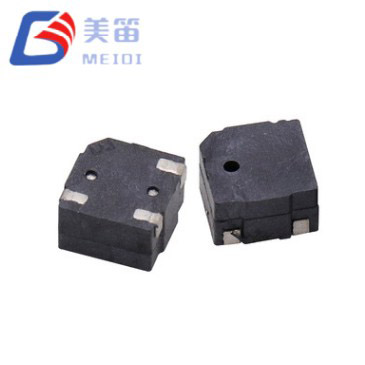

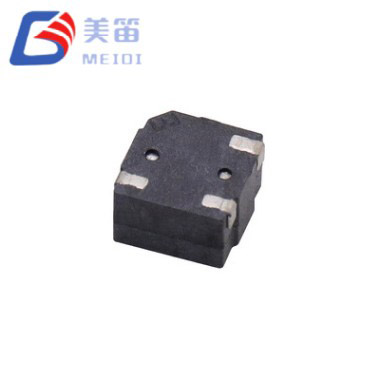

Bộ rung thụ động từ tính SMD 5*3mm là bộ rung điện từ thụ động gắn trên bề mặt giúp tăng chiều cao khoang lên 3,0mm trong gói 5,0×5,0mm nhỏ gọn của dòng MLT-5000. Âm lượng bên trong bổ sung này cho phép đầu dò cung cấp mức áp suất âm thanh cao hơn mà không làm tăng diện tích PCB, mang lại sự nâng cấp thiết thực cho các thiết kế yêu cầu cảnh báo nổi bật hơn nhưng bị hạn chế bởi các hạn chế về bố cục bảng mạch. Bộ rung được điều khiển bởi tín hiệu sóng vuông hoặc xung 4000Hz bên ngoài và trở kháng cuộn dây 12Ω của nó cho phép kết nối trực tiếp với các chân GPIO của nhiều bộ vi điều khiển 3,3V, đơn giản hóa danh mục vật liệu.
MEIDI đã phát triển MLT‑5030 cho các ứng dụng trong đó âm thanh thùng loa hoặc tiếng ồn xung quanh yêu cầu đầu ra lớn hơn mức mà các giải pháp thay thế cao 2,0mm có thể cung cấp. Dữ liệu thử nghiệm từ mẫu sản xuất mười chiếc cho thấy mức áp suất âm thanh nằm trong khoảng từ 87,8dB đến 89,5dB ở khoảng cách 10cm, với mức dòng điện từ 86,7mA đến 89,0mA. Các kết quả đo được này nhất quán với mức tối thiểu được đảm bảo là 80dB và dòng điện tối đa là 100mA, mang lại cho các kỹ sư một phạm vi hiệu suất rõ ràng để làm việc.
Chiều cao cấu hình 3,0mm giúp tăng thể tích buồng cộng hưởng, trực tiếp chuyển thành áp suất âm thanh cao hơn so với các biến thể 2,0mm trong cùng dòng, trong khi khoảng cách 5,0×5,0mm vẫn không thay đổi.
Điện trở cuộn dây 12Ω giúp có thể điều khiển còi trực tiếp từ đầu ra bộ vi điều khiển 3,3V tiêu chuẩn, loại bỏ nhu cầu về tầng bán dẫn riêng trong nhiều thiết kế và giảm số lượng thành phần.
Dải điện áp hoạt động kéo dài từ 2V đến 4V, bao gồm pin lithium-ion một cell, pin đồng xu và đường ray 3,3V được điều chỉnh mà không cần điều chỉnh điện áp bổ sung.
Đầu ra âm thanh được chỉ định ở mức tối thiểu 80dB ở mức 10cm dưới ổ đĩa 3V, với tần số cộng hưởng 4000Hz và dung sai ±300Hz.
Vỏ LCP màu đen được thiết kế để hoạt động liên tục từ −20°C đến +70°C và tương thích với phương pháp hàn nóng chảy lại không chì tiêu chuẩn lên đến đỉnh 255°C.
Là một thành phần điện từ thụ động, Bộ rung thụ động từ tính SMD 5 * 3mm yêu cầu tín hiệu kích thích AC, thường là sóng vuông 4000Hz, để tạo ra âm thanh. Cuộn dây 12Ω có tải có thể được điều khiển bởi nhiều chân GPIO 3,3V có khả năng cấp nguồn lên tới 100mA, mặc dù bộ đệm bóng bán dẫn vẫn là một lựa chọn được khuyến nghị khi công suất dòng điện của chân không chắc chắn hoặc khi nhiều bộ rung dùng chung một đường ray. Cửa sổ vận hành 2V đến 4V cung cấp khoảng trống cho đường cong xả pin và dung sai nguồn điện; ở mức điện áp định mức 3.0V, áp suất âm thanh đạt ít nhất 80dB và các mẫu sản xuất luôn vượt quá 87dB, khẳng định lợi ích của khoang mở rộng.

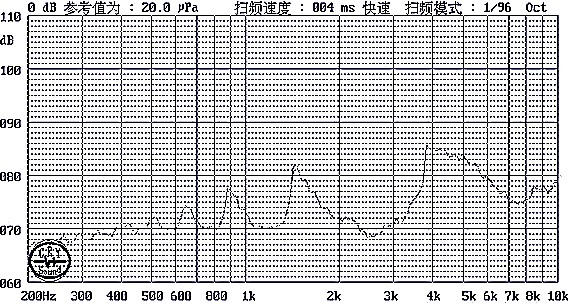

Tần số cộng hưởng được cố định ở 4000Hz, nằm trong phạm vi mà thính giác của con người nhạy cảm nhất, giúp âm thanh có thể nghe rõ ngay cả trong môi trường ồn ào vừa phải. Khẩu độ âm thanh bù đắp được thiết kế để truyền âm thanh về phía trước, điều này rất hữu ích khi bộ rung được đặt phía sau lưới tản nhiệt hoặc lỗ định hướng trong thùng loa. Với trọng lượng 0,1g, thành phần này tăng thêm khối lượng không đáng kể cho bo mạch và có thể được đặt bằng thiết bị gắp và đặt tiêu chuẩn.

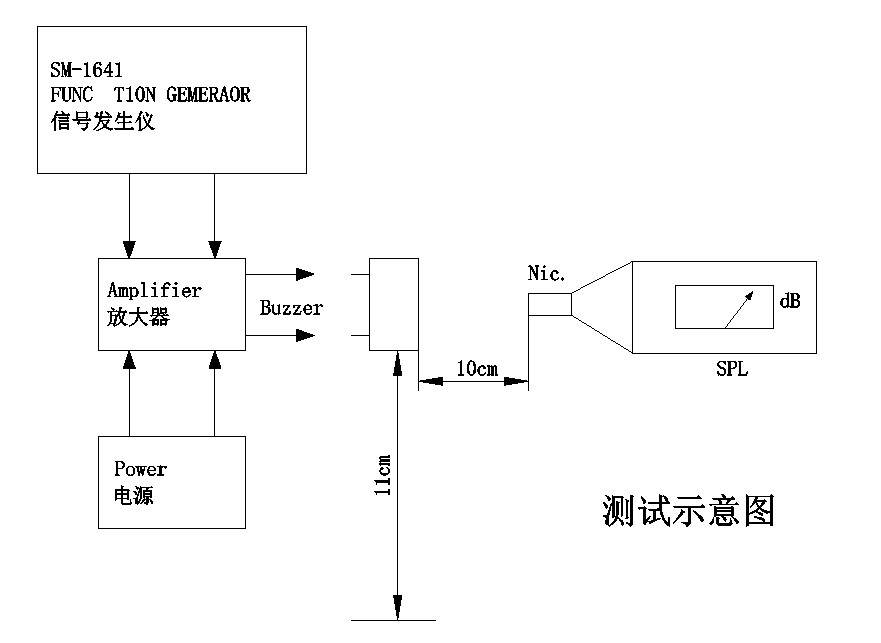

MEIDI thực hiện kiểm tra âm thanh trên mỗi lô sản xuất và số liệu hiệu suất điển hình được trích dẫn trong biểu dữ liệu được lấy từ các phép đo đó. Các thông số kỹ thuật được đảm bảo cung cấp cơ sở đáng tin cậy cho thiết kế hệ thống, trong khi dữ liệu mẫu cung cấp cái nhìn thực tế về những gì có thể mong đợi khi sản xuất hàng loạt.
Chiều cao khoang tăng lên 3,0mm mang lại lợi thế về âm thanh có thể đo lường được so với các lựa chọn thay thế 2,0mm mỏng hơn mà không cần mở rộng diện tích PCB, khiến nó trở thành một bản nâng cấp dạng thả vào cho các bố cục 5 mm hiện có có khoảng trống dọc cần thiết.
Điện trở cuộn dây 12Ω cho phép điều khiển GPIO trực tiếp trên nhiều bộ vi điều khiển 3,3V, đơn giản hóa mạch điều khiển và tiết kiệm không gian bo mạch.
Dung sai điện áp nguồn từ 2V đến 4V phù hợp với nhiều nguồn điện áp thấp khác nhau, từ gói lithium pin đơn đến các ray logic được điều chỉnh.
Vỏ LCP duy trì hình dạng và tính toàn vẹn của miếng hàn thông qua các chu kỳ nóng chảy lại, với nhiệt độ đỉnh được chỉ định là 255°C và tối đa ba lượt, hỗ trợ lắp ráp hai mặt khi cần thiết.
Phát âm thanh định hướng qua lỗ lệch giúp tập trung cảnh báo về phía người dùng, cải thiện âm lượng cảm nhận được khi lắp đặt trực diện.
| tham số | Giá trị |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,0 V (o‑p) |
| Điện áp hoạt động | 2 – 4 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 80 dB |
| Hoạt động hiện tại | ≤ 100 mA |
| Tần số cộng hưởng | 4000 ± 300 Hz |
| Điện trở cuộn dây | 12 ± 3 Ω |
| Nhiệt độ hoạt động | -20°C ~ +70°C |
| Nhiệt độ bảo quản | -30°C ~ +80°C |
| Kích thước (L×W×H) | 5,0 × 5,0 × 3,0mm |
| Cân nặng | 0,1 g |
| Vật liệu nhà ở | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Các mô tả trường hợp sử dụng sau đây dựa trên đặc tính điện và âm thanh của MLT-5030. Chúng được cung cấp dưới dạng hướng dẫn tích hợp và phải được xác nhận cho sản phẩm cuối cùng và môi trường pháp lý cụ thể.
Bảng cảnh báo công nghiệp và bộ điều khiển quy trình được hưởng lợi từ đầu ra 85dB+ và diện tích 5 mm, phù hợp với các bảng I/O dày đặc nơi cần có nhiều điểm cảnh báo. Chiều cao 3,0mm thường tương thích với khoảng hở trên vỏ bọc DIN-rail tiêu chuẩn.
Bàn phím kiểm soát truy cập và an ninh, thiết bị phát hiện xâm nhập và thiết bị báo cháy có thể sử dụng phát âm thanh định hướng của còi để hướng âm thanh về phía người dùng, trong khi ổ đĩa GPIO trực tiếp giúp đơn giản hóa việc cài đặt đa vùng.
Thiết bị chẩn đoán y tế như máy phân tích để bàn và máy theo dõi bệnh nhân thường yêu cầu cảnh báo rõ ràng, tần số ổn định về các tình trạng lỗi hoặc hoàn thành chu trình. Âm 4000Hz khác biệt với tiếng ồn xung quanh có tần số thấp hơn thường gặp trong môi trường lâm sàng.
Các thiết bị thương mại, bao gồm máy rửa chén công nghiệp, máy giặt và thiết bị bán hàng tự động, có thể dựa vào MLT‑5030 để cảnh báo lỗi và cuối chu kỳ, với phạm vi cung cấp rộng có khả năng đáp ứng các biến đổi điện áp điển hình của bảng điều khiển thiết bị.
Các hệ thống phụ trợ ô tô, chẳng hạn như cảm biến tiệm cận khi lùi, lời nhắc thắt dây an toàn và đèn báo sạc xe điện, có thể sử dụng bộ rung trong hệ thống 12V khi thêm một điện trở nối tiếp để giảm điện áp hoặc trực tiếp trong các mạch phụ 3,3V.
Các thiết bị IoT ngoài trời, cảm biến môi trường và các nút cơ sở hạ tầng thành phố thông minh tiếp xúc với gió và tiếng ồn xung quanh có thể tận dụng áp suất âm thanh cao hơn có sẵn từ khoang 3.0mm để duy trì khả năng nghe.
Bộ rung thụ động từ tính SMD 5*3 mm giải quyết xung đột phần cứng thường gặp: nhu cầu tạo ra nhiều âm thanh hơn mà không làm tăng diện tích PCB. Bằng cách tăng chiều cao còi từ 2,0 mm lên 3,0 mm, MEIDI đã tạo ra một bộ phận vừa với các miếng hàn tương tự như MLT‑5020 và MLT‑5020H mỏng hơn, cho phép nâng cấp hiệu suất âm thanh mà không thay đổi bố cục. Âm lượng bên trong bổ sung luôn mang lại mức áp suất âm thanh ở mức cao 80dB, như được xác nhận bằng các phép đo mẫu sản xuất.

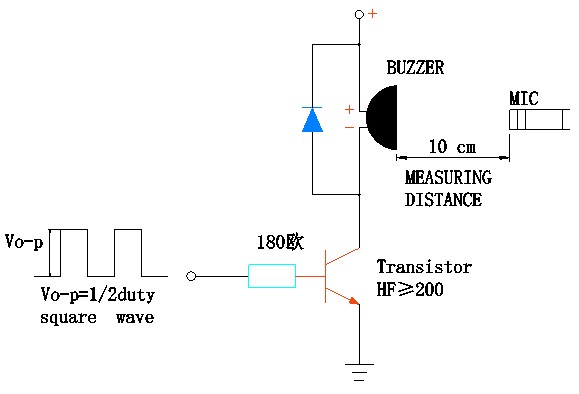

Điện trở cuộn dây 12Ω được chọn để giữ cho các yêu cầu về truyền động trở nên đơn giản. Chân MCU 3,3V có thể cấp nguồn 100mA có thể vận hành trực tiếp bộ rung, điều này rất hữu ích trong các thiết kế nhạy cảm với chi phí trong đó mỗi bóng bán dẫn đều được tính đến. Đối với những nhà thiết kế thích bộ đệm, một bóng bán dẫn NPN hoặc MOSFET nhỏ hoạt động với các mức logic tiêu chuẩn và tăng thêm diện tích tối thiểu.
Vỏ LCP màu đen đã được chứng minh thông qua kiểm tra độ tin cậy bao gồm chu kỳ nhiệt độ, kiểm tra độ rung và rơi, mang lại sự tự tin về độ ổn định lâu dài. Thành phần này tương thích với các dây chuyền SMT tự động và có thể chịu được áp lực nhiệt của quá trình chỉnh lại dòng hai mặt. Các mẫu có sẵn để xác minh hiệu suất âm thanh trong thùng loa của bạn trước khi quyết định khối lượng sản xuất.
MEIDI Intelligence Technology đã sản xuất các bộ phận âm thanh từ năm 2011. Nhà máy của công ty ở Giang Tô, Trung Quốc, hoạt động theo hệ thống quản lý chất lượng được chứng nhận ISO 9001 và tích hợp đúc LCP nội bộ, cuộn dây tự động, lắp ráp SMD và thử nghiệm âm thanh nội tuyến 100%. Sự tích hợp theo chiều dọc này cho phép MEIDI kiểm soát toàn bộ chuỗi sản xuất, từ nguyên liệu thô đến thành phần hoàn thiện và duy trì chất lượng ổn định ở khối lượng lớn.
MLT‑5030 được sản xuất trên cùng dây chuyền SMD tự động phục vụ khách hàng công nghiệp và ô tô của MEIDI. Mỗi lô đều trải qua chương trình xác minh độ tin cậy như được xác định trong thông số kỹ thuật của sản phẩm. Sàng lọc căng thẳng môi trường bao gồm tiếp xúc với nhiệt độ cao trong 48 giờ ở +80°C, ngâm lạnh trong 48 giờ ở −30°C và năm chu kỳ sốc nhiệt giữa các nhiệt độ này. Độ bền cơ học được xác nhận bằng thử nghiệm độ rung từ 10Hz đến 55Hz với biên độ 1,0mm trên tất cả các trục, sau đó là ba lần rơi tự do 75cm xuống bề mặt gỗ cứng. Khả năng chống ẩm được đánh giá ở nhiệt độ 50°C và độ ẩm tương đối 90–95% trong 48 giờ, đồng thời tính toàn vẹn của mối hàn được xác nhận thông qua thử nghiệm nhiệt hàn ở 250°C và lập hồ sơ phản xạ lại toàn bộ.
Hiệu suất sản xuất điển hình của MLT‑5030, như được ghi lại từ mẫu mười đơn vị, cho thấy áp suất âm thanh trong khoảng 87,8dB đến 89,5dB, dòng điện trong khoảng 86,7mA đến 89,0mA và tần số cộng hưởng ổn định 4000Hz. Những số liệu này thể hiện tính đồng nhất đạt được trong quá trình sản xuất và có sẵn để khách hàng xem xét cùng với các báo cáo thử nghiệm hàng loạt đầy đủ.
1. Làm thế nào để so sánh âm thanh của MLT‑5030 với các mẫu MLT‑5020 2,0mm?
Khoang 3,0mm giúp MLT‑5030 có âm lượng cộng hưởng bên trong lớn hơn, đồng nghĩa với áp suất âm thanh cao hơn. Trong khi mức tối thiểu được đảm bảo là 80dB, các mẫu sản xuất thường đo từ 87dB đến 89dB. Kích thước 5,0×5,0mm giống hệt nhau nên MLT‑5030 có thể thay thế bộ rung 2,0mm mà không cần thay đổi PCB miễn là có thêm chiều cao 1,0mm phía trên bảng.
2. Khoảng trống tối thiểu cần có trên MLT‑5030 là bao nhiêu?
Thân còi kéo dài 3,0mm so với bề mặt PCB. Để tránh cản trở âm thanh, bạn nên giữ một khoảng trống cách bề mặt bo mạch ít nhất 4–5mm, bao gồm cả cổng âm thanh. Bề mặt gần đó quá gần khẩu độ có thể làm giảm âm lượng cảm nhận được và làm thay đổi đáp ứng tần số.
3. Tôi có thể thay thế bộ rung từ tính xuyên lỗ bằng MLT‑5030 không?
Có, Bộ rung thụ động từ tính SMD 5*3mm cung cấp giải pháp thay thế gắn trên bề mặt trong diện tích hình vuông 5,0mm. PCB sẽ cần phải được thiết kế lại cho các miếng dán SMD, nhưng cuộn dây 12Ω và bộ truyền động 3V tương thích với nhiều mạch logic 3,3V trước đây dẫn động các bộ phận xuyên lỗ. Bộ đệm bóng bán dẫn vẫn có thể được sử dụng nếu mạch hiện tại đã có bộ đệm bóng bán dẫn.
4. MLT‑5030 có phù hợp với các thiết bị chạy bằng pin không?
Với mức rút dòng điện tối đa là 100mA ở mức 3.0V, bộ rung có thể quản lý được đối với hầu hết các cấu hình pin, bao gồm cả pin Li-ion đơn và pin đồng xu 3V. Phạm vi hoạt động 2V đến 4V bao trùm đường cong phóng điện của pin lithium mà không cần điều chỉnh. Đối với các ứng dụng tiêu thụ điện năng cực thấp, việc giảm chu kỳ nhiệm vụ củaPWM xuống dưới 50% có thể làm giảm dòng điện trung bình hơn nữa, đồng thời phải trả giá bằng áp suất âm thanh.
5. Cấu hình chỉnh lại dòng nào được khuyến nghị cho MLT‑5030?
Vỏ LCP màu đen chịu được phản ứng nóng chảy không chì tiêu chuẩn với nhiệt độ cao nhất là 255±5°C trong 3 giây, sau đó làm nóng trước ở 180°C trong 40–70 giây. Cho phép tối đa ba lần chỉnh lại dòng. Hồ sơ chi tiết có trong thông số kỹ thuật của sản phẩm và MEIDI có thể cung cấp hướng dẫn cho các cài đặt cụ thể của lò.
Để yêu cầu báo giá, đặt hàng mẫu kỹ thuật hoặc thảo luận về tùy chỉnh OEM/ODM, hãy liên hệ với MEIDI thông qua biểu mẫu yêu cầu. Nhóm kỹ thuật ứng dụng có thể hỗ trợ về âm học vỏ bọc, tối ưu hóa mạch truyền động và xác thực cấu hình phản xạ dòng cho môi trường sản xuất của bạn. Hệ thống sản xuất tích hợp theo chiều dọc và hệ thống chất lượng ISO 9001 của MEIDI mang lại sự nhất quán cần thiết cho các chương trình có khối lượng lớn.
