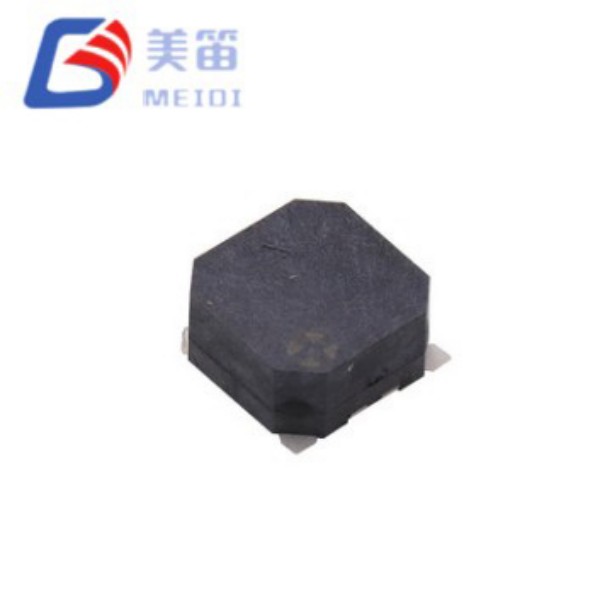

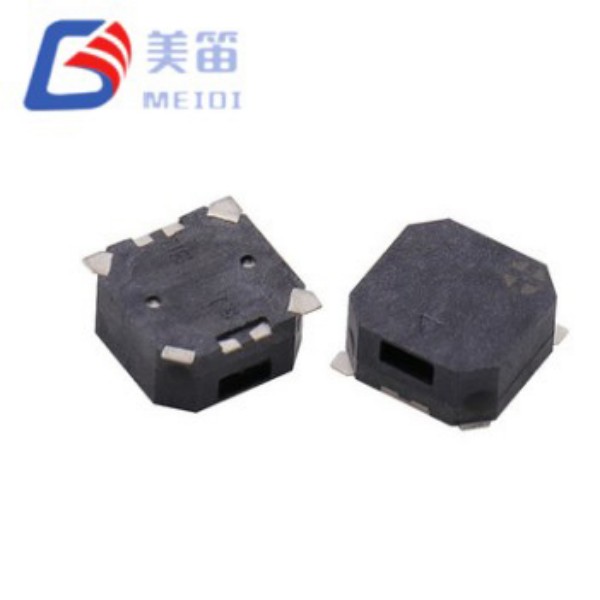

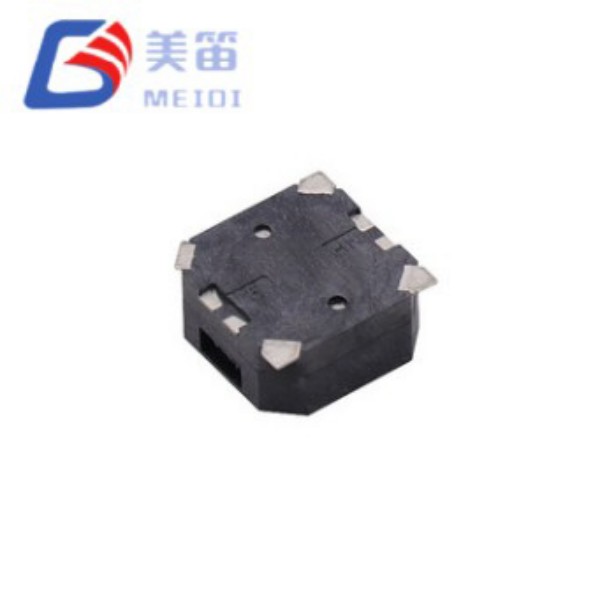

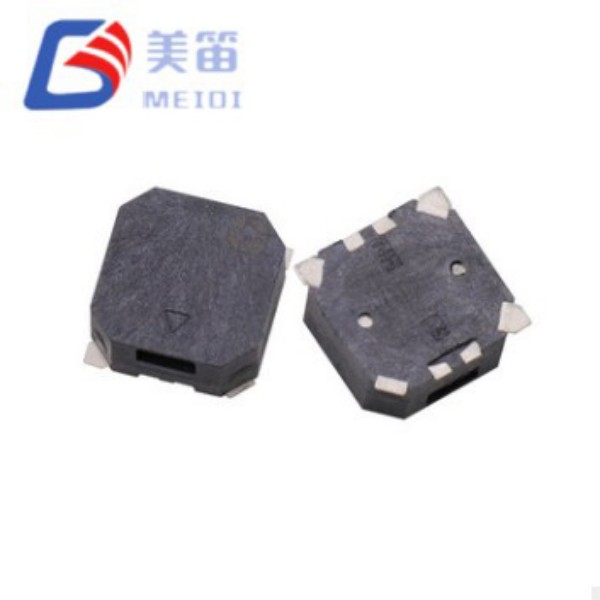

Dòng MLT‑8540 bao gồm hai bộ rung thụ động điện từ có chung phạm vi phủ sóng SMD 8,5×8,5×4,0mm giống hệt nhau, được phân biệt bởi trở kháng cuộn dây và định mức điện áp: biến thể 16Ω (MLT‑8540‑16R) cho hệ thống 2,5–4,5V và biến thể 32Ω (MLT‑8540‑32R) cho hệ thống 4,5–6,5V xe buýt. Nền tảng cơ học hợp nhất này cho phép các kỹ sư đánh giá cả hai kiến trúc ổ đĩa mà không cần thay đổi bố cục PCB, đơn giản hóa việc tạo nguyên mẫu và mở rộng quy mô nền tảng trên các dòng sản phẩm có điện áp cung cấp khác nhau.
Được sản xuất tại cơ sở Giang Tô được chứng nhận ISO‑9001 của MEIDI, cả hai biến thể đều có chiều cao khoang bên trong 4,0mm – cao nhất trong loại dấu chân 8,5mm – tối ưu hóa cộng hưởng Helmholtz ở 2700Hz để tăng cường khả năng xuyên tần số thấp. Việc xác minh lô mẫu xác nhận các giá trị SPL nằm trong khoảng từ 91,2dB đến 99,3dB, vượt quá đáng kể mức tối thiểu 85dB. Vỏ LCP màu đen hỗ trợ phản xạ không chì ở nhiệt độ 255°C và hoạt động từ -30°C đến +70°C, với khả năng bảo quản từ -40°C đến +85°C.
Bộ rung thụ động từ tính SMD 8,5 * 8,5 * 4mm giới thiệu một chiến lược mua sắm hiệu quả hiếm có trong danh mục bộ rung thụ động của SMD. Thay vì buộc các kỹ sư phải chọn một trở kháng duy nhất và chấp nhận bất kỳ dải điện áp nào nó ngụ ý, dòng sản phẩm này cung cấp hai cấu hình điện đã được xác thực từ một nền tảng cơ học. Cách tiếp cận này mang lại ba lợi ích thiết thực:
Tính linh hoạt của nguyên mẫu – trong quá trình phát triển ban đầu, các nhóm có thể đánh giá cả hai biến thể 16Ω và 32Ω trên các bố cục PCB giống hệt nhau mà không cần sửa đổi hình dạng của tấm đệm, vùng cách ly hoặc mô hình âm thanh vỏ bọc. Chiều cao 4,0mm và khoảng cách 8,5mm không đổi; chỉ có mạch điều khiển và mục hàng BOM thay đổi.
Khả năng mở rộng nền tảng – một dòng sản phẩm bao gồm các thiết bị di động cấp nguồn USB 3,3V và mô-đun lắp trên xe 5V có thể chia sẻ một mô hình cơ khí còi duy nhất, đơn giản hóa việc quản lý chuỗi cung ứng, giảm sự phổ biến SKU và củng cố các nỗ lực đánh giá độ tin cậy.
Hiệu suất được tối ưu hóa về điện áp – biến thể 16Ω tiêu thụ 100mA ở điện áp 3,6V, phù hợp với các thiết kế hạn chế về pin; biến thể 32Ω tiêu thụ 80mA ở điện áp 5V, giảm tổn thất I2R khi chạy cáp dài và giảm thiểu ứng suất nhiệt lên bóng bán dẫn điều khiển trong vỏ kín. Cả hai đều đạt được công suất âm thanh tương đương thông qua hình dạng màng và khoang giống hệt nhau – sự khác biệt về trở kháng là sự tối ưu hóa ở cấp độ hệ thống chứ không phải là sự thỏa hiệp về âm thanh.
Nền tảng thống nhất trở kháng kép – tùy chọn 16Ω và 32Ω từ vỏ 8,5×8,5×4,0mm giống hệt nhau, loại bỏ việc thiết kế lại cơ học khi đánh giá cấu trúc điện áp truyền động
Chiều cao khoang SMT tối đa – âm lượng bên trong 4,0mm tối ưu hóa hiệu suất cộng hưởng Helmholtz ở 2,7kHz, mang lại SPL cao hơn so với các lựa chọn thay thế 3,0mm có cùng diện tích
Đầu ra đo được 91,2–99,3dB – hiệu suất thực nghiệm vượt xa đáng kể thông số kỹ thuật ≥85dB, mang lại khoảng trống âm thanh đáng kể cho môi trường ồn ào
Ghép nối trở kháng được tối ưu hóa về điện áp – 16Ω cho hệ thống Li-ion/logic 3,6V có dòng điện rút ra 100mA; 32Ω cho xe buýt công nghiệp/ô tô 5V có điện áp rút 80mA
Phạm vi hoạt động mở rộng từ -30°C đến +70°C – vượt trội so với giới hạn tiêu chuẩn dành cho người tiêu dùng, hỗ trợ triển khai ngoài trời khi khởi động nguội và phơi nắng
Vỏ LCP màu đen có khả năng tương thích phản xạ nhiệt – chịu được đỉnh nóng chảy lại không chứa chì ở 255±5°C và duy trì độ ổn định kích thước trên toàn bộ đường bao nhiệt
| tham số | MLT‑8540‑16R | MLT‑8540‑32R |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (o‑p) | 5,0 V (o‑p) |
| Điện áp hoạt động | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | ≤ 100 mA | 80 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω | 32 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C | -40°C ~ +85°C |
| Kích thước (L×W×H) | 8,5 × 8,5 × 4,0mm | 8,5 × 8,5 × 4,0mm |
| Cân nặng | 0,5 g | 0,5 g |
| Vật liệu nhà ở | LCP đen | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Chiều cao khoang mở rộng và sự cộng hưởng tần số thấp giúp dòng MLT‑8540 đặc biệt hiệu quả trong những môi trường có tiếng ồn xung quanh che khuất các cảnh báo tần số cao hơn. Các cài đặt điển hình bao gồm:
Bảng điều khiển tự động hóa công nghiệp – âm báo lỗi và hoàn thành quy trình trên sàn nhà máy với tiếng ồn máy móc liên tục
An ninh tòa nhà thương mại – cảnh báo xâm nhập và phản hồi kiểm soát truy cập ở hành lang, hành lang và cấu trúc bãi đậu xe
Hệ thống cảnh báo bên trong xe – nhắc nhở thắt dây an toàn, chuông trạng thái cửa và cảnh báo người lái trong kiến trúc điện 12V/24V
Thiết bị viễn thông ngoài trời – âm báo trạng thái và chỉ báo lỗi trong tủ chịu thời tiết và vỏ gắn trên cột
Bảng điều khiển định vị hàng hải – cảnh báo bằng âm thanh trong thiết bị cầu và bảng bên trong với hệ thống thông gió hạn chế và độ ẩm cao
Giám sát kho lạnh – cảnh báo ngưỡng nhiệt độ trong môi trường kho và hậu cần chuỗi lạnh

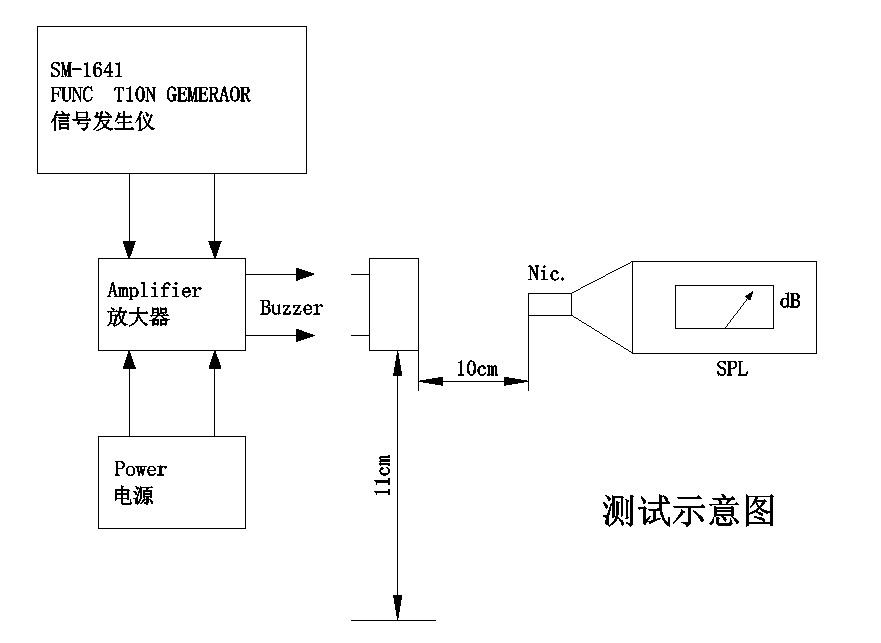

Thử nghiệm sản xuất (n=10 cho mỗi biến thể) trong điều kiện tiêu chuẩn – sóng vuông ở điện áp định mức, tần số cộng hưởng, chu kỳ hoạt động 50%, đo trường tự do 10 cm – xác nhận những phân bố sau:
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Tần số (Hz) | Trở kháng (Ω) |
| MLT‑8540‑16R | 94,5–99,3 | 69,1–72,9 | 2700 (tất cả các mẫu) | 15,8–17,1 |
| MLT‑8540‑32R | 91,2–95,1 | 60,0–62,5 | 2700 (tất cả các mẫu) | 30,4–32,1 |
Biến thể 16Ω đạt được SPL đỉnh cao hơn (99,3dB) nhờ phân phối dòng điện lớn hơn ở điện áp định mức. Biến thể 32Ω mang lại SPL thấp hơn một chút nhưng giảm dòng điện tiêu thụ, giúp nó hoạt động hiệu quả hơn đối với hệ thống 5V. Cả hai biến thể đều cho thấy độ lệch tần số bằng 0 trên tất cả các mẫu – tất cả 20 đơn vị được đo ở tần số chính xác 2700Hz, cho thấy khả năng kiểm soát sản xuất đặc biệt. Khoảng thông SPL trên thông số kỹ thuật 85dB dao động từ 6,2dB đến 14,3dB, mang lại biên độ suy giảm đáng kể ở cấp độ hệ thống.

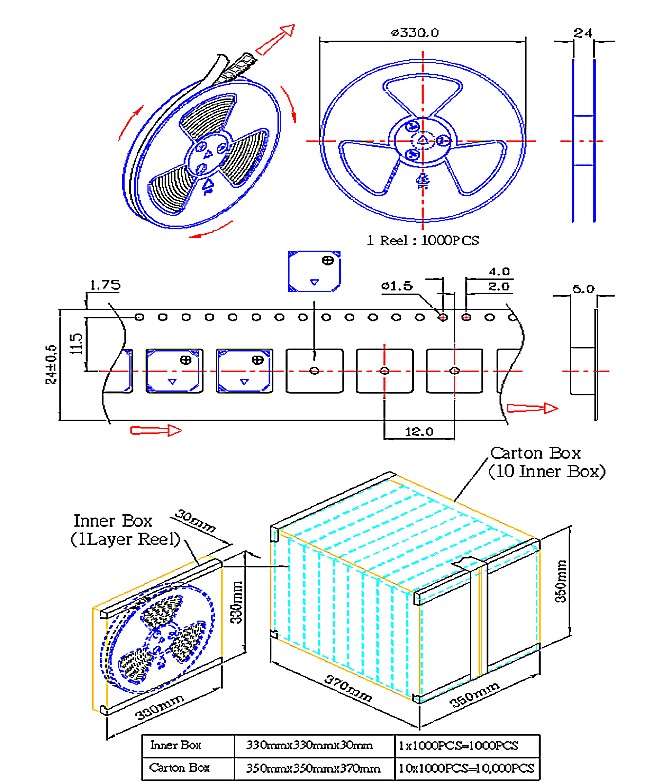

MEIDI sản xuất cả hai biến thể MLT‑8540 trên dây chuyền lắp ráp SMD chuyên dụng với tính năng cuộn dây, hàn và hiệu chỉnh âm thanh tự động. Cơ sở ở Giang Tô của chúng tôi duy trì chứng nhận ISO 9001:2015, áp dụng biện pháp kiểm soát quy trình thống kê ở mọi giai đoạn sản xuất.
Mỗi lô sản xuất đều trải qua quá trình kiểm tra trình độ thống nhất:
Đặc tính điện - xác minh 100% điện trở cuộn dây, dòng điện hoạt động và tần số cộng hưởng
Xác thực âm thanh – lấy mẫu thống kê xác nhận SPL ≥85dB; kết quả đo được luôn vượt quá 91dB
Độ bền môi trường – bảo quản ở nhiệt độ cao 48 giờ ở +80°C, bảo quản ở nhiệt độ thấp 48 giờ ở -30°C và sốc nhiệt 5 chu kỳ (-30°C ↔ +80°C)
Ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tổng thời gian 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50°C / 95% RH với khả năng phục hồi và đặc tính điện trong 2 giờ
Khả năng chịu nhiệt của mối hàn – 250°C trong 10 giây với khoảng cách từ thân đến vật hàn là 2,0mm, cùng với việc tuân thủ cấu hình phản xạ lại
Tài liệu tuân thủ RoHS và REACH có sẵn. Mã nhận dạng lô cung cấp khả năng truy xuất nguồn gốc đầy đủ về ngày sản xuất, kết quả thử nghiệm và chứng chỉ nguyên liệu thô.
Câu hỏi 1: Làm cách nào để chọn giữa các biến thể 16Ω và 32Ω cho hệ thống của tôi?
Lựa chọn phụ thuộc vào điện áp cung cấp sẵn có và ngân sách hiện tại của bạn. Biến thể 16Ω (2,5–4,5V) được tối ưu hóa cho logic 3,3V, Li‑ion một ô (3,0–4,2V) và các thiết kế hỗ trợ USB trong đó ổ đĩa GPIO MCU trực tiếp có thể khả thi với khả năng dòng điện chân cắm phù hợp. Biến thể 32Ω (4,5–6,5V) hướng đến các phụ kiện ô tô 5V, đầu ra PLC công nghiệp và hệ thống cấp nguồn PoE nơi điện áp cao hơn giúp giảm nhu cầu dòng điện và tổn thất dây dẫn. Cả hai biến thể đều có chung kích thước cơ học và hiệu suất âm thanh giống hệt nhau; quyết định hoàn toàn là điện.
Câu hỏi 2: Cả hai biến thể có thể được điều khiển bằng cùng một tín hiệu điều khiển từ bộ vi điều khiển không?

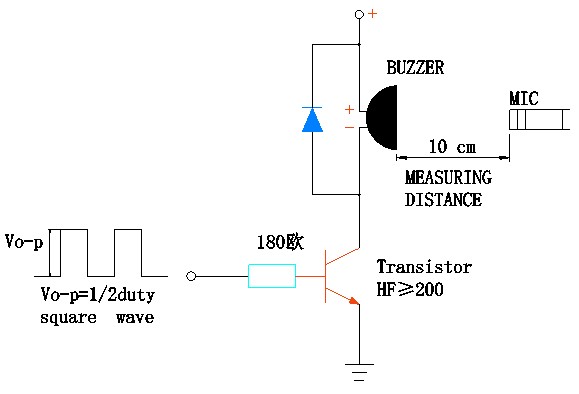

Có, cả hai đều chấp nhận sóng vuông 2700Hz ở điện áp định mức tương ứng. Tuy nhiên, mạch điều khiển phải cung cấp điện áp và dòng điện thích hợp. Biến thể 16Ω ở 3,6V yêu cầu nguồn có khả năng 100mA; biến thể 32Ω ở 5.0V yêu cầu 80mA. Từ MCU 3,3V, biến thể 32Ω yêu cầu bóng bán dẫn chuyển mức hoặc MOSFET để đạt được điện áp định mức 5V. Từ MCU 5V, cả hai đều có thể được điều khiển bằng điện trở cơ sở và điốt flyback thích hợp để bảo vệ GPIO.
Câu hỏi 3: Ưu điểm của chiều cao khoang 4,0mm so với các lựa chọn thay thế 3,0mm là gì?
Âm lượng bên trong tăng lên giúp tăng cường cộng hưởng Helmholtz ở tần số 2700Hz, cải thiện hiệu suất âm thanh và góp phần mang lại các phép đo SPL cao (91–99dB). Cấu hình cao hơn cũng cung cấp thêm không gian cho việc di chuyển màng loa, cho phép tạo ra áp suất âm thanh lớn hơn trước khi cắt cơ học. Mặc dù chiều cao 4,0mm yêu cầu khoảng trống trục z nhiều hơn nhưng lợi ích về âm thanh khiến nó phù hợp hơn với các ứng dụng có đầu ra quan trọng và có không gian dọc.
Câu hỏi 4: Tần số 2700Hz có phù hợp với môi trường có tiếng ồn xung quanh tần số cao không?
2700Hz nằm dưới phổ vượt trội của nhiều động cơ, máy nén và bộ nguồn chuyển mạch (thường là 3–8kHz). Tần số thấp hơn này thường cải thiện tỷ lệ tín hiệu trên nhiễu trong môi trường công nghiệp bằng cách tránh dải tần tập trung tiếng ồn máy móc. Đối với các môi trường bị chi phối bởi tiếng ồn tần số thấp (ví dụ: động cơ diesel), tần số cao hơn có thể thích hợp hơn – MEIDI cung cấp các tần số cộng hưởng thay thế để tùy chỉnh OEM.
Câu hỏi 5: Dòng MLT‑8540 có thể được sử dụng trong các ứng dụng ngoài trời hoặc có độ ẩm cao không?
Các thành phần này được định mức cho hoạt động không ngưng tụ ở 90–95% RH theo thử nghiệm khả năng chống ẩm (48 giờ ở 50°C / 95% RH). Chúng không được bịt kín và không được tiếp xúc với độ ẩm hoặc ngâm trực tiếp. Để sử dụng ngoài trời, bộ rung phải được gắn bên trong vỏ có xếp hạng IP với cổng cách âm cho phép truyền âm thanh đồng thời ngăn nước xâm nhập. MEIDI cung cấp lớp phủ phù hợp như một tùy chọn tùy chỉnh cho các đơn đặt hàng số lượng lớn – hãy liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu bảo vệ chống xâm nhập.
Câu hỏi 6: Tuổi thọ sử dụng dự kiến khi hoạt động liên tục là bao lâu?
Đánh giá tiêu chuẩn bao gồm 96 giờ hoạt động liên tục ở 25°C với sóng vuông chu kỳ hoạt động 50%. Đối với các ứng dụng âm thanh liên tục không xác định, MEIDI khuyến nghị giới hạn chu kỳ hoạt động ở mức 50% hoặc triển khai các kiểu cảnh báo ngắt quãng (ví dụ: bật 1 giây, tắt 3 giây) để giảm hiện tượng nóng cuộn dây và kéo dài tuổi thọ sử dụng. Dữ liệu thử nghiệm kéo dài tuổi thọ cho các điều kiện vận hành cụ thể được cung cấp theo yêu cầu.
Để có tài liệu kỹ thuật đầy đủ, đề xuất về dấu vết PCB, mạch trình điều khiển tham chiếu cho cả hai biến thể trở kháng hoặc định giá theo khối lượng, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật MEIDI. Các mẫu kỹ thuật của cả hai biến thể 16Ω và 32Ω đều có sẵn cho các dự án phát triển đủ điều kiện.
Nhóm kỹ thuật ứng dụng của chúng tôi thường phản hồi trong vòng một ngày làm việc với hướng dẫn về cấu hình chỉnh lại dòng, ghi chú tích hợp vỏ cách âm và hỗ trợ thiết kế phù hợp với yêu cầu hiện tại và điện áp cụ thể của bạn.
