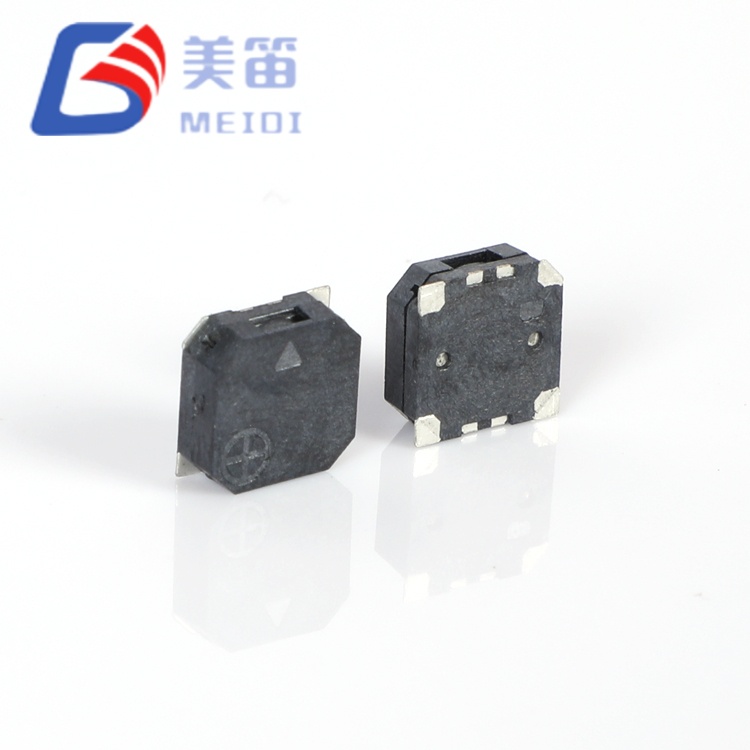

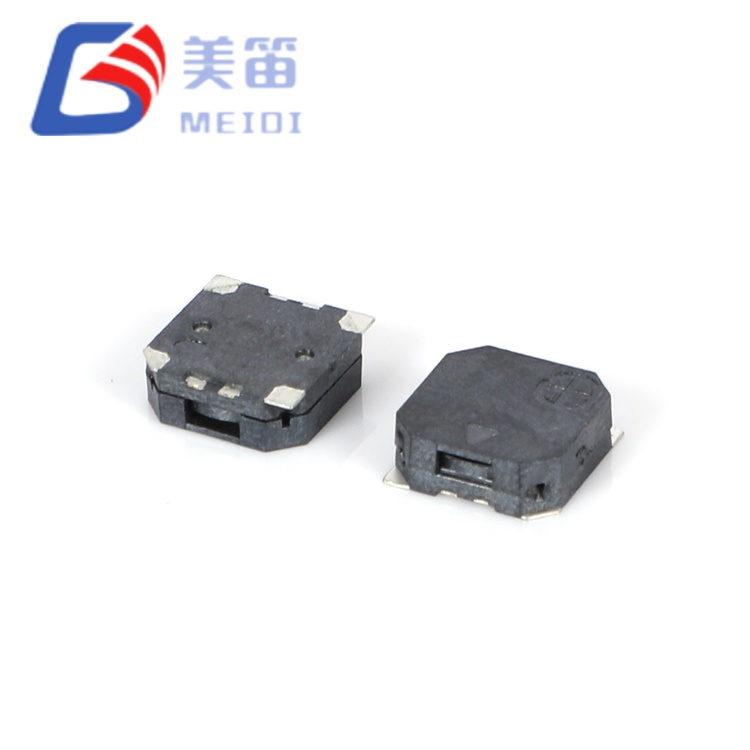

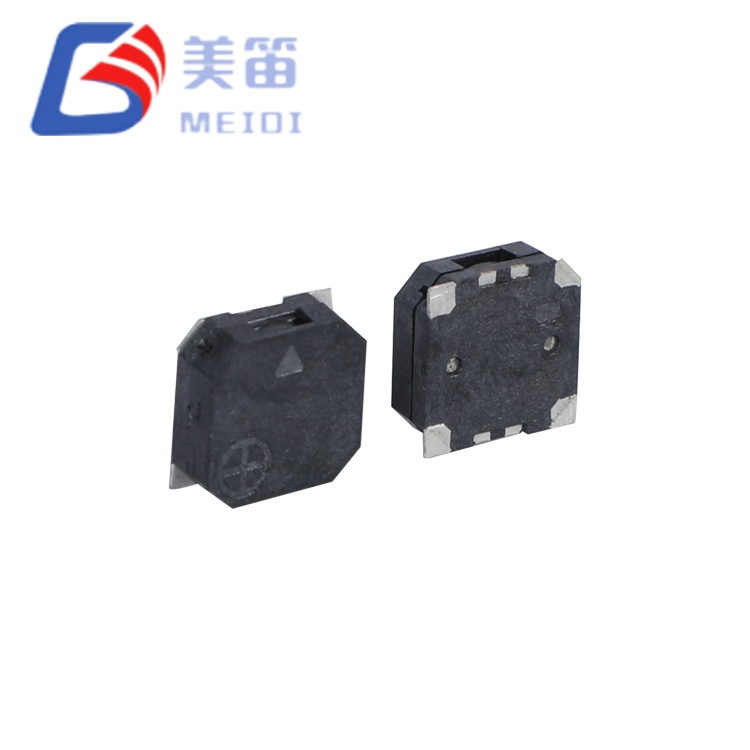

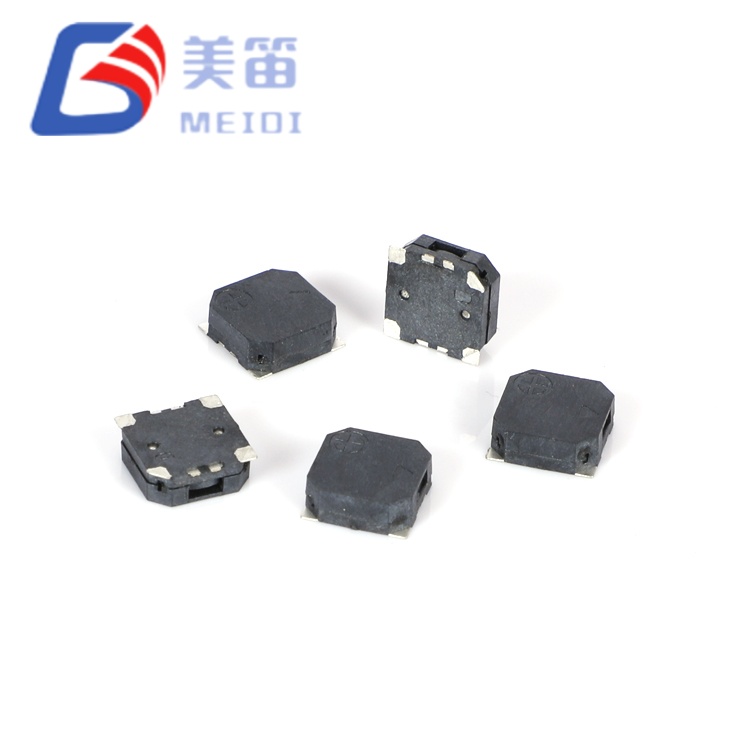

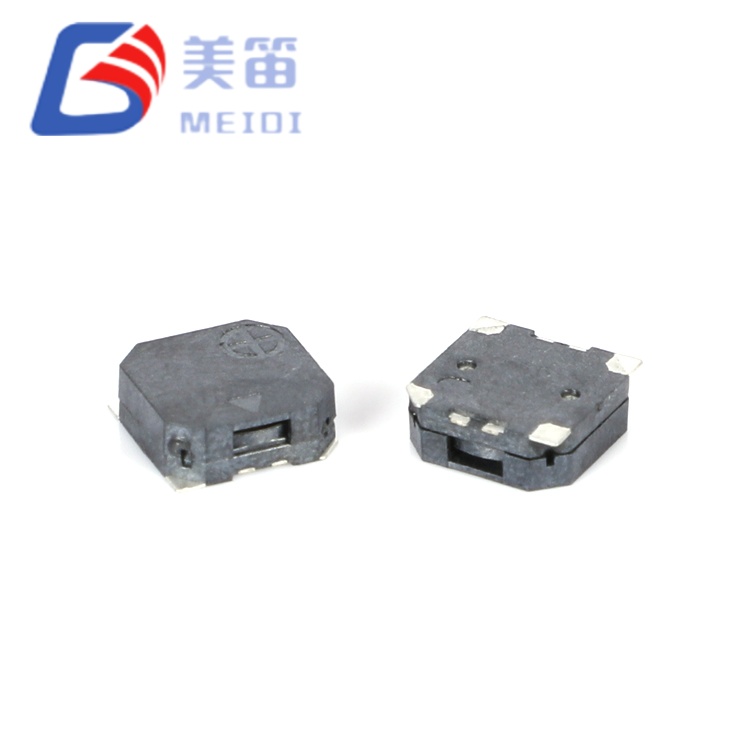

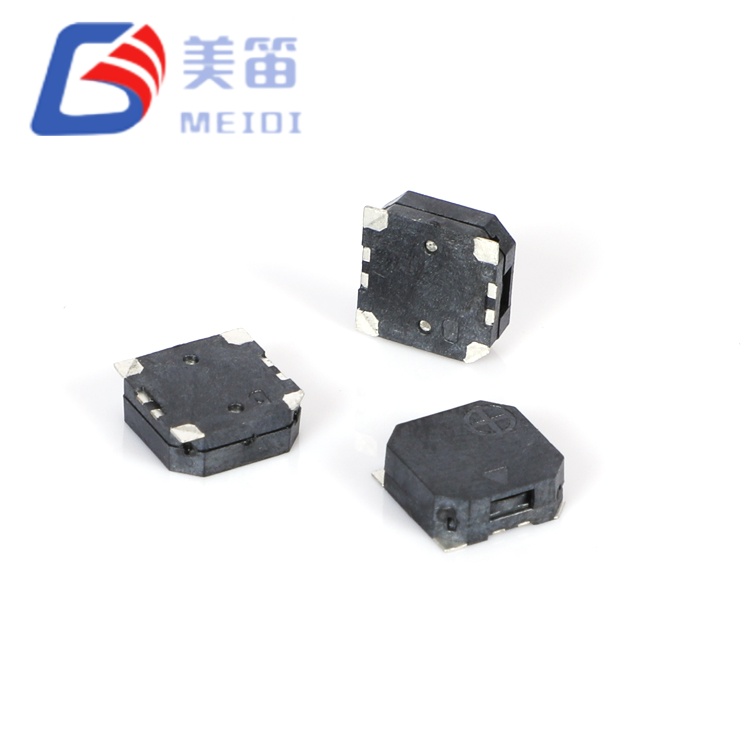

Bộ rung thụ động từ tính MLT-7525-16R 7,5 * 7,5 * 2,5 mm SMD thể hiện một bước tiến trong danh mục bộ rung MLT SMD, giải quyết các ứng dụng trong đó dòng 5 mm nhỏ gọn chứng tỏ không đủ về mặt âm thanh hoặc điện. Với kích thước 7,5 × 7,5 mm và chiều cao 2,5 mm, bộ rung thụ động điện từ 16Ω 3,6V SMD này chiếm 2,25× diện tích PCB của các thiết bị tương tự 5 mm, đồng thời mang lại áp suất âm thanh cao hơn đáng kể và khả năng tương thích điện áp rộng hơn.
Điểm khác biệt quan trọng nhất so với dòng 5 mm nằm ở khả năng điều chỉnh điện và âm thanh của nó. Điện áp định mức tăng lên 3,6 V với khoảng hoạt động 2,5–4,5 V, cung cấp trực tiếp pin Li-ion đơn cell (danh nghĩa 3,0–4,2 V) và hệ thống logic 5 V không điều chỉnh điện áp. Tần số cộng hưởng giảm xuống 2700 ± 300 Hz — phạm vi mà thính giác của con người vẫn nhạy cảm trong khi tiếng ồn cơ và điện xung quanh thường giảm đi, cải thiện tỷ lệ tín hiệu trên tạp âm trong môi trường công nghiệp.
Điện trở cuộn dây 16 ± 3 Ω thể hiện sự lựa chọn thiết kế có chủ ý cho hoạt động ở điện áp cao hơn. Ở mức 3,6 V, dòng điện rút ra vẫn duy trì ở mức 100 mA trong khi cuộn dây tăng vòng quay và diện tích màng ngăn lớn hơn tạo ra đầu ra ≥ 85 dB. Mức trở kháng này phù hợp với các ứng dụng trong đó mạch điều khiển hoạt động từ đường ray 5 V hoặc khi mức tiêu thụ dòng điện giảm được ưu tiên hơn số lượng thành phần tối thiểu.
Do MEIDI sản xuất, MLT-7525-16R có phạm vi nhiệt độ rộng hơn dòng 5 mm — hoạt động từ -30 °C đến +70 °C và bảo quản từ -40 °C đến +85 °C. Phạm vi mở rộng này hỗ trợ triển khai trong các thiết bị ngoài trời, vỏ không được sưởi ấm và các ứng dụng nội thất ô tô, nơi độ lệch nhiệt vượt quá giới hạn tiêu chuẩn ở cấp độ người tiêu dùng. Liên hệ với chúng tôi để yêu cầu báo giá hoặc gửi RFQ để định giá theo số lượng.
Kích thước 7,5 × 7,5 mm được mở rộng với cấu hình 2,5 mm cho âm thanh phát ra vượt trội ở dạng SMD nhỏ gọn
Điện áp định mức cao hơn 3,6 V với phạm vi hoạt động 2,5–4,5 V — tương thích với hệ thống logic Li-ion 3,7 V và 5 V
Tần số cộng hưởng 2700 ± 300 Hz thấp hơn - xuyên qua tiếng ồn xung quanh hiệu quả hơn các lựa chọn thay thế 4 kHz
Áp suất âm thanh tăng ≥ 85 dB ở 10 cm cho các ứng dụng công nghiệp và an toàn đòi hỏi khắt khe
Điện trở cuộn dây 16 ± 3 Ω được tối ưu hóa cho các mạch điều khiển điện áp cao hơn với nhu cầu dòng điện giảm
Phạm vi nhiệt độ mở rộng: vận hành -30 °C đến +70 °C, bảo quản -40 °C đến +85 °C
Diện tích màng cách âm mở rộng - vỏ hình vuông 7,5 mm chứa màng rung lớn hơn các biến thể 5 mm, tăng hiệu quả tạo áp suất âm thanh ở tần số thấp hơn
Cộng hưởng tần số thấp 2,7 kHz — nhắm vào dải tần 2–3 kHz nơi độ nhạy thính giác của con người giao thoa với mức giảm tiếng ồn xung quanh, cải thiện khả năng cảm nhận trong môi trường công nghiệp và ngoài trời
Điện áp định mức 3,6 V trong phạm vi 2,5–4,5 V — khả năng tương thích tự nhiên với pin Li-ion, logic 5 V và hệ thống 12 V trên ô tô thông qua ổ đĩa điện trở hoặc bóng bán dẫn đơn giản
Trở kháng 16 ± 3 Ω cho hiệu suất điện áp cao hơn — giảm dòng điện tiêu thụ ở điện áp cao so với các giải pháp thay thế 12 Ω, giúp giảm bớt việc quản lý nhiệt trong mạch điều khiển
Phạm vi hoạt động mở rộng -30 °C đến +70 °C — vượt trội so với giới hạn dưới -20 °C tiêu chuẩn, hỗ trợ các kịch bản triển khai khởi động nguội và dưới 0
Vỏ LCP màu đen với độ nghiêng thấp 2,5 mm — duy trì kỷ luật về khoảng trống theo chiều dọc trong khi tối đa hóa thể tích khoang âm thanh bên trong

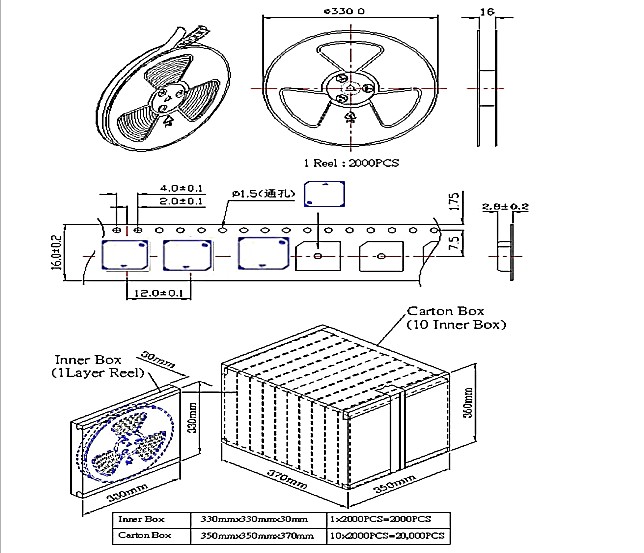

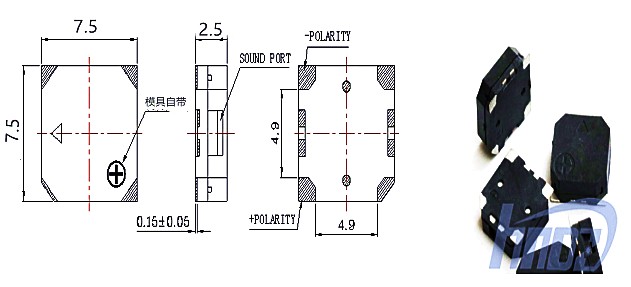

| tham số | Giá trị |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (op) |
| Điện áp hoạt động | 2,5 – 4,5 V (op) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB |
| Hoạt động hiện tại | ≤ 100 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C |
| Kích thước (L×W×H) | 7,5 × 7,5 × 2,5 mm |
| Cân nặng | 0,5 g |
| Vật liệu nhà ở | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Bộ rung thụ động từ tính 7,5 * 7,5 * 2,5mm SMD chiếm một vị trí khác biệt trong bối cảnh bộ rung SMD: nó thu hẹp khoảng cách giữa các thiết bị 5 mm nhỏ gọn và bộ rung từ tính xuyên lỗ cồng kềnh. Đối với các kỹ sư bị hạn chế trong việc lắp ráp gắn trên bề mặt nhưng yêu cầu đầu ra âm thanh vượt quá mức mà gói 5 mm có thể mang lại, bộ rung thụ động điện từ 16Ω 3,6V SMD này cung cấp một giải pháp trung gian khả thi.

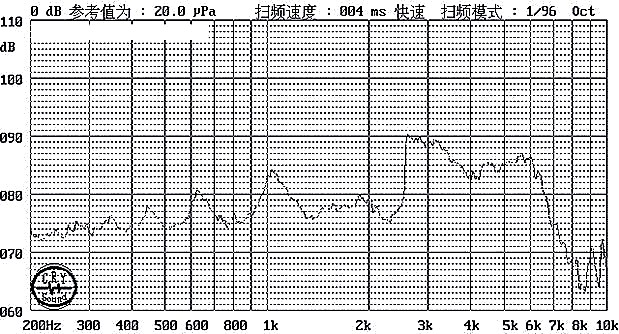

Việc lựa chọn tần số đảm bảo sự chú ý đặc biệt. Ở tần số 2700 Hz, MLT-7525-16R hoạt động dưới cụm 4 kHz nơi tập trung hầu hết các bộ rung nhỏ gọn. Điều này quan trọng trong hai bối cảnh: thứ nhất, tần số thấp hơn lan truyền với độ suy giảm khí quyển ít hơn trong khoảng cách ngắn; thứ hai, môi trường công nghiệp thường có mật độ phổ nhiễu thấp hơn ở dải tần 2–3 kHz so với vùng 4 kHz, nơi quạt làm mát, bộ nguồn chuyển mạch và thiết bị điện tử kỹ thuật số tạo ra nhiễu đáng kể.
Trở kháng 16 Ω giới thiệu một mô hình mạch điều khiển khác với dòng 12 Ω. Mặc dù điều khiển GPIO trực tiếp từ bộ vi điều khiển 3,3 V ít thực tế hơn (dòng điện sẽ vượt quá giới hạn chân 25 mA thông thường), nhưng trở kháng cao hơn sẽ kết hợp tự nhiên với logic 5 V, IC điều khiển chuyên dụng hoặc các giai đoạn bóng bán dẫn đơn giản hoạt động từ Li-ion hoặc nguồn cung cấp được điều chỉnh. Hệ thống thu được thường đạt được khả năng tương thích điện từ tốt hơn do dòng điện chuyển tiếp thấp hơn.
Khối lượng 0,5 g — gấp năm lần so với 0,1 g của các biến thể 5 mm — góp phần tăng cường độ bền cơ học. Quán tính tăng lên chống lại các hiệu ứng microphonic do rung động gây ra và cung cấp đầu ra âm thanh ổn định hơn trong điều kiện sốc cơ học. Yêu cầu một mẫu để đánh giá mức độ thâm nhập tần số thấp trong môi trường mục tiêu của bạn.
Hệ thống báo động máy móc công nghiệp - cảnh báo dừng khẩn cấp, lỗi và quá tải trong máy CNC, máy ép và thiết bị xử lý vật liệu khi tiếng ồn xung quanh vượt quá 70 dB
Cơ sở hạ tầng viễn thông ngoài trời - cảnh báo xâm nhập tủ, mất điện và chênh lệch nhiệt trong các trạm cơ sở, bộ lặp và nút mạng
Hệ thống nội thất xe thương mại - cảnh báo lùi, nhắc nhở thắt dây an toàn và cảnh báo cửa hàng trong xe tải, xe tải và thiết bị xây dựng
Máy nông nghiệp và xây dựng - tình trạng vận hành và cảnh báo ranh giới an toàn trong máy kéo, máy xúc và máy gặt tiếp xúc với rung động và bụi
Nguồn cung cấp điện liên tục (UPS) - chế độ pin, cảnh báo quá tải và bảo trì trong trung tâm dữ liệu và hệ thống điện dự phòng cấp y tế
Thiết bị hậu cần chuỗi lạnh - cảnh báo vi phạm nhiệt độ và cửa mở trong các container vận chuyển lạnh và tủ đông không cửa ngăn
MEIDI áp dụng các giao thức có độ tin cậy nhất quán trên tất cả các dòng sản phẩm MLT, với MLT-7525-16R phải chịu sự xác minh ứng suất toàn diện tương tự:
•Xác nhận độ bền khí hậu — bảo quản ở nhiệt độ cao trong 48 giờ ở +80 ± 2 °C, bảo quản ở nhiệt độ thấp trong 48 giờ ở -30 ± 2 °C và sốc nhiệt 5 chu kỳ (-30 °C ↔ +80 °C, dừng trong 30 phút)
•Thử nghiệm ứng suất cơ học — rung hình sin (10–55 Hz, biên độ 1,0 mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75 cm xuống gỗ cứng 10 mm (3 lần va chạm)
•Xác minh khả năng chống ẩm — điều hòa trong 48 giờ ở nhiệt độ 50 ± 5 °C / 90–95% RH, sau đó phục hồi môi trường xung quanh trong 2 giờ và xác định đặc tính điện đầy đủ
•Xác nhận tính toàn vẹn của mối hàn — khả năng chịu nhiệt của chất hàn ở 250 ± 5 °C trong 10 ± 0,5 giây (khe hở từ thân đến vật hàn là 2,0 mm), cùng với việc tuân thủ đầy đủ cấu hình phản xạ lại

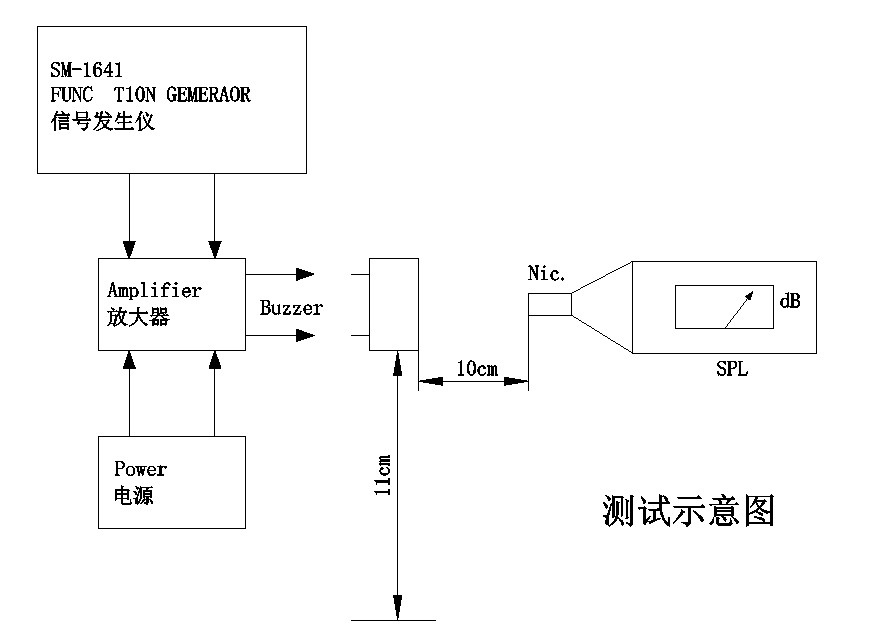

Dữ liệu kiểm tra hàng loạt mẫu (10 đơn vị, ổ đĩa tiêu chuẩn 3,6 V, 10 cm) xác nhận: áp suất âm thanh 87,3--89,5 dB, dòng điện 71,0--72,7 mA, tần số 2705--2735 Hz, trở kháng 16,0--16,7 Ω --- tất cả đều nằm trong dung sai thông số kỹ thuật.
1. Tại sao MLT-7525-16R sử dụng 16 Ω thay vì 12 Ω thường thấy trong các bộ rung SMD nhỏ hơn?
Cuộn dây 16 Ω được tối ưu hóa cho điện áp định mức 3,6 V và phạm vi hoạt động 2,5–4,5 V. Ở những điện áp này, cuộn dây 12 Ω sẽ tiêu thụ dòng điện quá mức (lên tới 300 mA ở 3,6 V), vượt quá khả năng tiêu chuẩn của trình điều khiển và tạo ra nhiệt không mong muốn. Trở kháng 16 Ω duy trì dòng điện ≤ 100 mA trong khi cho phép cuộn dây quay đủ để điều khiển màng loa lớn hơn ở tần số 2,7 kHz. Điều này thể hiện sự tối ưu hóa ở cấp độ hệ thống chứ không phải là một lựa chọn kháng cự đơn giản.
2. MLT-7525-16R có thể được điều khiển trực tiếp từ GPIO vi điều khiển 3,3 V không?

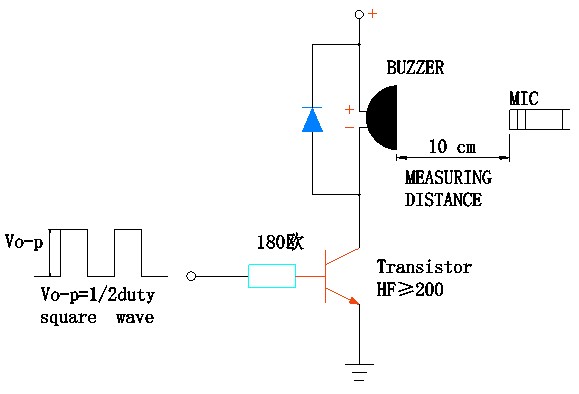

Không được khuyến khích. Ở điện áp 3,3 V, cuộn dây 16 Ω sẽ tiêu thụ khoảng 206 mA — vượt xa giới hạn thông thường 20–25 mA của các chân MCU tiêu chuẩn và có nguy cơ hư hỏng vĩnh viễn. Cần có một bóng bán dẫn NPN hoặc trình điều khiển MOSFET đơn giản. Đối với hệ thống 5 V, điện trở cơ sở 180 Ω với bóng bán dẫn đa năng (HF ≥ 200) cung cấp khả năng điều khiển thích hợp, tương tự như mạch thử nghiệm tiêu chuẩn được sử dụng để mô tả đặc tính.
3. Tần số 2,7 kHz so với bộ rung 4 kHz trong ứng dụng thực tế như thế nào?
Tần số cộng hưởng 2,7 kHz mang lại khả năng xuyên thấu vượt trội trong môi trường ồn ào và giảm chùm tia định hướng so với 4 kHz. Độ nhạy thính giác của con người có thể so sánh được giữa các tần số này (cả hai đều nằm trong dải nhạy nhất 2–5 kHz). Sự cân bằng chính là kích thước vật lý: để đạt được cộng hưởng 2,7 kHz trong một thiết bị nhỏ gọn đòi hỏi phải có màng loa lớn hơn mà vỏ 7,5 mm có thể chứa được. Đối với các ứng dụng không thể nghe thấy bộ rung 4 kHz do tiếng ồn môi trường, MLT-7525-16R cung cấp lộ trình nâng cấp trực tiếp.
4. Tầm quan trọng của mức nhiệt độ bảo quản -40 °C là gì?
Phạm vi bảo quản mở rộng đến -40 °C hỗ trợ hậu cần chuỗi lạnh, thiết bị ở độ cao và máy móc được lưu trữ vào mùa đông, nơi có thể vượt quá giới hạn tiêu chuẩn -30 °C trong quá trình vận chuyển hoặc thời gian không hoạt động. Giới hạn hoạt động vẫn là -30 °C, nghĩa là không nên chủ động điều khiển thiết bị xuống dưới nhiệt độ này nhưng có thể tồn tại sau khi bảo quản đến -40 °C mà không bị suy giảm chất lượng. Sự khác biệt này rất quan trọng đối với các ứng dụng hàng không vũ trụ, Bắc Cực và vùng lân cận đông lạnh.
5. MLT-7525-16R có phù hợp để thay thế cho bộ rung từ xuyên lỗ trong các thiết kế hiện có không?
Có, với bản sửa đổi bố cục PCB. Dấu chân SMD 7,5 mm chiếm diện tích bảng tương đương với nhiều bộ rung xuyên lỗ 9 mm và 12 mm đồng thời loại bỏ nhu cầu khoan lỗ và lắp thủ công. Đảm bảo áp suất âm thanh ≥ 85 dB mang lại biên độ thiết kế cho các ứng dụng cảnh báo công nghiệp. Yếu tố cần cân nhắc chính trong thiết kế là mạch truyền động: bộ rung xuyên lỗ thường hoạt động ở điện áp 12 V với bộ tạo dao động bên trong, trong khi MLT-7525-16R yêu cầu kích thích bên ngoài 2,7 kHz ở 3,6 V. Bộ tạo dao động đơn giản hoặc đầu ra MCU MCU thay thế bộ truyền động tự dao động do bộ rung hoạt động cung cấp trước đây.
Liên hệ với MEIDI để biết báo giá cạnh tranh, mẫu kỹ thuật và tùy chỉnh OEM/ODM. Nhóm ứng dụng của chúng tôi có thể hỗ trợ thiết kế mạch điều khiển cho hệ thống 5 V và Li-ion, lập mô hình vỏ cách âm và tối ưu hóa cấu hình chỉnh lại dòng cho dây chuyền sản xuất của bạn.
