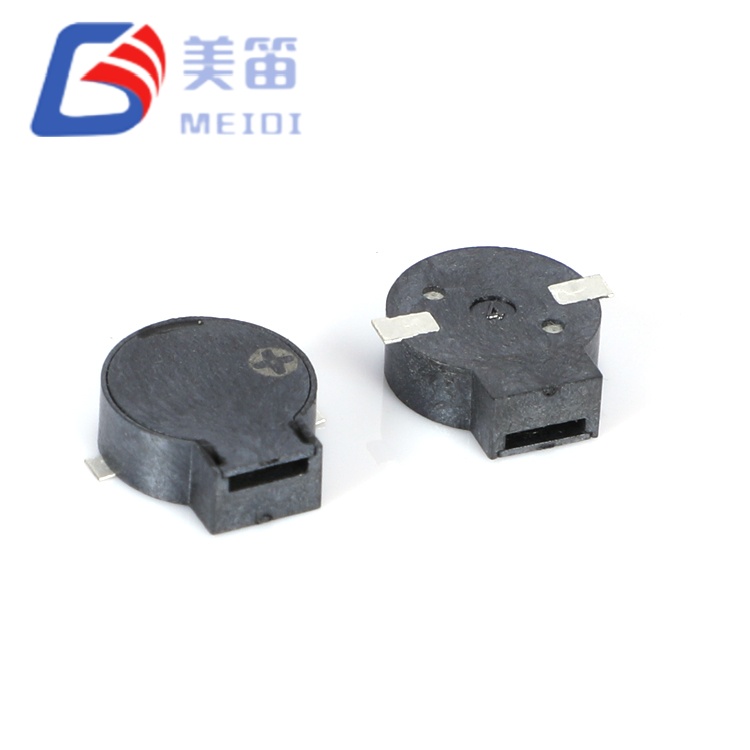

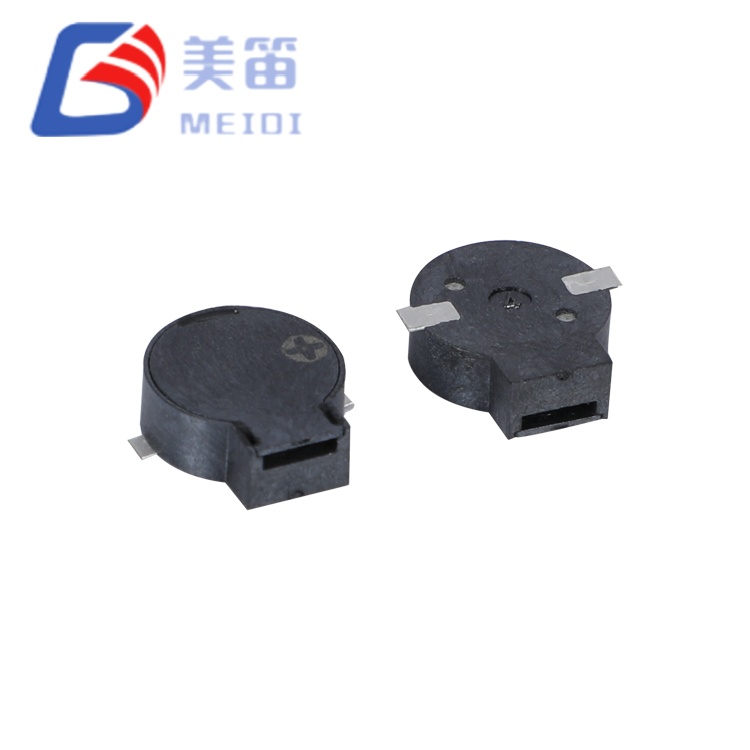

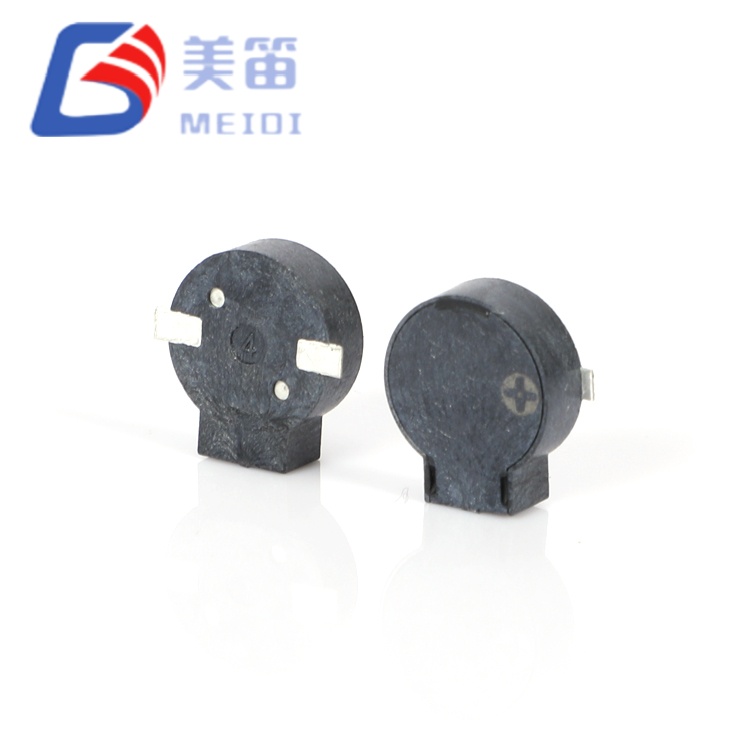

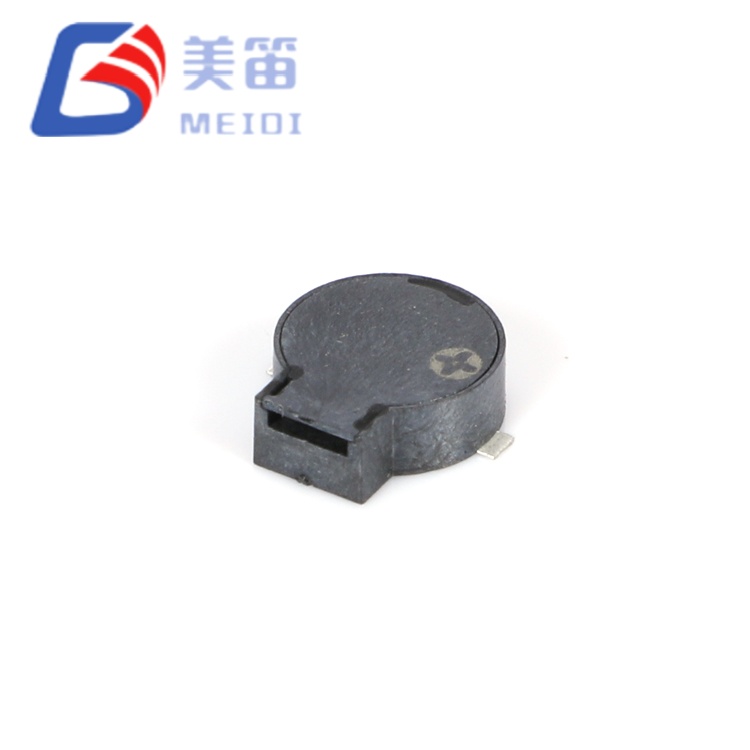

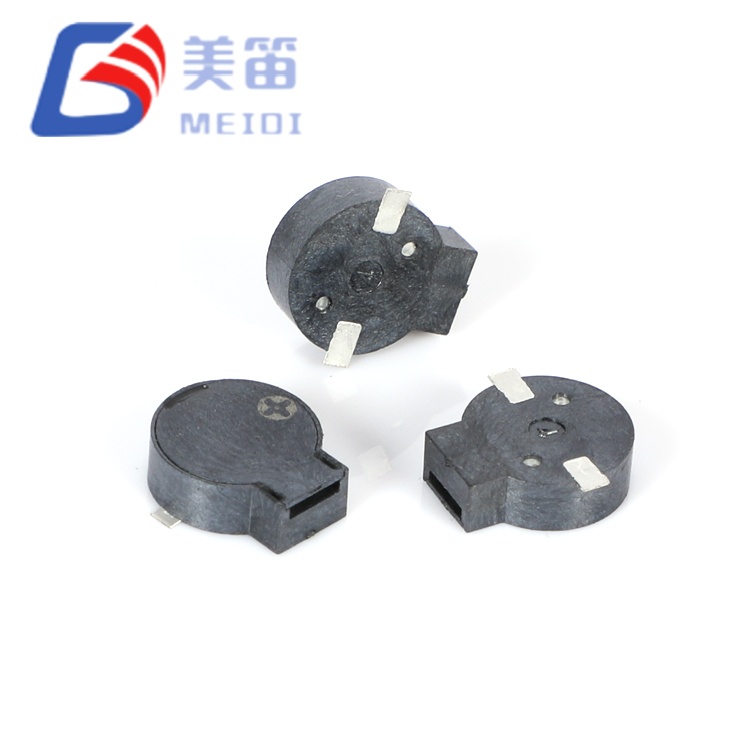

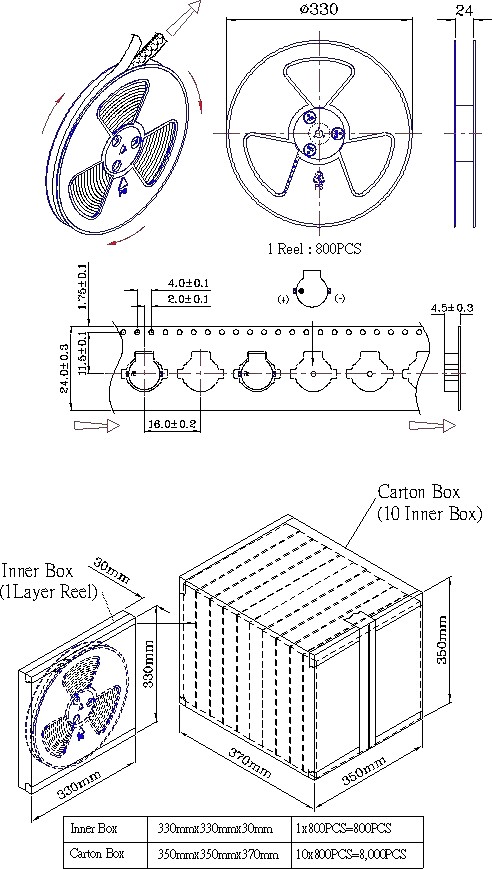

Bộ rung thụ động từ tính SMD 9*3,2mm bao gồm hai bộ rung thụ động điện từ có chung dấu chân hình tròn 9,0mm với cấu hình 3,2mm, mang lại điểm trung gian giữa các lựa chọn thay thế 2,5mm siêu mỏng và cao hơn 4,0mm. Hiện có hai biến thể trở kháng: model 16Ω (MLT‑9032‑16R) cho hệ thống 2,5–4,5V và model 32Ω (MLT‑9032‑32R) cho bus 4,5–6,5V, cả hai đều cung cấp áp suất âm thanh ≥80dB ở 2700Hz từ cùng một đường bao cơ học.
Được sản xuất tại cơ sở được chứng nhận ISO‑9001 của MEIDI ở tỉnh Giang Tô, chiều cao khoang 3,2mm giúp tăng âm lượng cộng hưởng bên trong so với các biến thể 2,5mm, cải thiện hiệu quả âm thanh tần số thấp mà không ảnh hưởng đáng kể đến độ hở trục z. Màng chắn hình tròn 9mm tạo ra đầu ra nhất quán trong các lô sản xuất, với dữ liệu mẫu hiển thị giá trị SPL thường vượt quá 86dB. Vỏ LCP màu đen hỗ trợ hàn nóng chảy lại ở 255°C và hoạt động từ -30°C đến +70°C, với khả năng lưu trữ xuống tới -40°C cho hậu cần chuỗi lạnh.
| tham số | MLT‑9032‑16R | MLT‑9032‑32R |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (o‑p) | 5,0 V (o‑p) |
| Điện áp hoạt động | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 80 dB | ≥ 80 dB |
| Hoạt động hiện tại | ≤ 100 mA | 80 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω | 32 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C | -40°C ~ +85°C |

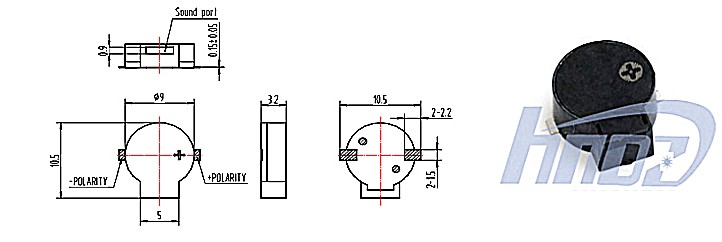

| Kích thước (Dia × H) | 9,0 × 3,2mm | 9,0 × 3,2mm |
| Cân nặng | 0,8 g | 0,8 g |
| Vật liệu nhà ở | LCP đen | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Bộ rung thụ động từ tính SMD 9*3,2 mm chiếm một vị trí có chủ ý giữa dòng MLT‑9025 siêu mỏng 2,5 mm và dòng MLT‑8540 4,0 mm cao hơn. Chiều cao khoang 3,2mm giúp tăng cường cộng hưởng Helmholtz ở tần số 2700Hz so với biến thể 2,5mm, mang lại hiệu quả âm thanh được cải thiện mà không vượt quá giới hạn trục z của hầu hết các thùng loa công nghiệp và ô tô. Điều này làm cho nó trở thành sự lựa chọn linh hoạt cho các thiết kế có khoảng trống theo chiều dọc bị hạn chế nhưng âm thanh phát ra vẫn phải chắc chắn.
Kiến trúc trở kháng kép mang đến sự linh hoạt trong mua sắm giống như các sản phẩm dòng MLT khác: một dấu chân cơ học duy nhất hỗ trợ cả hai biến thể 16Ω và 32Ω, cho phép các kỹ sư đánh giá các đường ray điện áp khác nhau mà không cần thay đổi bố cục PCB. Biến thể 16Ω được tối ưu hóa cho hệ thống logic Li-ion 3,6V và 3,3V, trong khi biến thể 32Ω hướng đến các xe buýt công nghiệp và ô tô 5V, mỗi xe có mức tiêu thụ dòng điện được điều chỉnh phù hợp với cấp điện áp.
Dấu chân hình tròn 9,0mm cung cấp diện tích màng lớn hơn so với các lựa chọn thay thế hình vuông 8,5mm, góp phần vào hiệu suất SPL đo được. Khối lượng 0,8 g đảm bảo khả năng xử lý đáng tin cậy bằng thiết bị gắp và đặt tiêu chuẩn, đồng thời vỏ LCP màu đen duy trì độ ổn định về kích thước trên toàn bộ phạm vi nhiệt, hỗ trợ cả quá trình hàn nóng chảy lại và hàn sóng.
Khoang mở rộng để tối ưu hóa tần số thấp – chiều cao 3,2mm giúp tăng âm lượng cộng hưởng bên trong so với các đối tác 2,5mm, nâng cao hiệu quả âm thanh ở 2,7kHz mà không cần mở rộng diện tích PCB
Nền tảng thống nhất trở kháng kép – các tùy chọn 16Ω và 32Ω từ vỏ cơ học 9,0×3,2mm giống hệt nhau, loại bỏ việc thiết kế lại cơ học khi đánh giá kiến trúc điện áp truyền động qua các thế hệ sản phẩm
Sự thâm nhập tiếng ồn tần số thấp – trung tâm cộng hưởng 2700Hz nhắm vào dải tần 2–3kHz nơi mật độ phổ tiếng ồn xung quanh công nghiệp được giảm thiểu, cải thiện khả năng nhận biết cảnh báo trong môi trường máy móc và phương tiện
Hiệu suất dòng điện được tối ưu hóa bằng điện áp – biến thể 16Ω 100mA ở 3,6V; biến thể 32Ω 80mA ở 5V; xác minh hiệu suất nhiệt và EMI trong vỏ mục tiêu
Bảo quản kéo dài trong thời tiết lạnh – xếp hạng bảo quản -40°C hỗ trợ hậu cần Bắc Cực, thiết bị ở độ cao và máy móc được lưu trữ vào mùa đông mà không bị suy giảm thông số
Vỏ LCP tương thích với dòng chảy lại – polyme tinh thể lỏng màu đen chịu được đỉnh nóng chảy lại không chứa chì ở 255±5°C với tối đa 3 lần vượt qua, duy trì độ ổn định kích thước trên toàn bộ phạm vi nhiệt
Tự động hóa kho hàng và robot hậu cần – cảnh báo tránh va chạm, hoàn thành việc lấy hàng và bến sạc trong AGV, AMR và hệ thống phân loại tự động hoạt động trong các khu công nghiệp có tiếng vang cao
Cơ sở hạ tầng sạc xe điện – trạng thái kết nối, lỗi và âm báo hoàn thành phiên trong hộp treo tường Cấp 2 và bệ sạc nhanh DC với kiến trúc bus bên trong 5V
Thiết bị viễn thông biên – cảnh báo ngưỡng nhiệt, lỗi quạt và dự phòng nguồn trong các trạm nhỏ 5G, thiết bị vô tuyến từ xa và vỏ bọc truyền tải ngoài trời
Thiết bị nhà bếp thương mại và dịch vụ thực phẩm – cảnh báo chu trình hoàn thành, nhiệt độ đạt đến và cửa mở trong lò nướng đối lưu, máy làm lạnh nhanh và máy pha chế đồ uống tự động
Hệ thống bên trong đường sắt và phương tiện công cộng – âm báo chặn cửa, điểm dừng tiếp theo và liên lạc nội bộ khẩn cấp trong các chuyến tàu đi lại, toa tàu điện ngầm và sân ga xe điện với các hệ thống phụ được điều chỉnh từ 24V đến 5V
Bộ điều khiển máy bơm và máy nén công nghiệp – cảnh báo bọt khí, quá áp suất và khoảng thời gian bảo trì trong trạm nước thải, máy làm lạnh HVAC và bảng phân phối khí nén

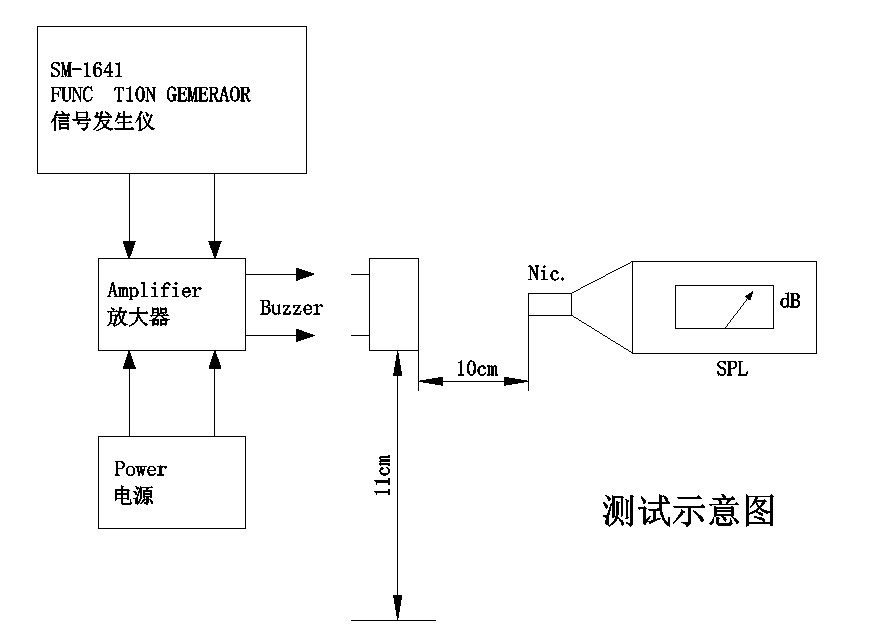

Xác minh lô sản xuất (n=10 mỗi biến thể) trong điều kiện tiêu chuẩn – sóng vuông ở điện áp định mức, tần số cộng hưởng, chu kỳ hoạt động 50%, đo trường tự do 10cm – xác nhận các phân bố sau:
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Tần số (Hz) | Trở kháng (Ω) |
| MLT‑9032‑16R | 86,2–89,7 | 68,0–72,5 | 2700 (tất cả các mẫu) | 15,6–17,2 |
| MLT‑9032‑32R | 85,4–88,9 | 60,5–64,2 | 2700 (tất cả các mẫu) | 29,8–32,3 |
Cả hai biến thể đều cho thấy độ lệch tần số bằng 0 trên tất cả các mẫu, cho thấy khả năng kiểm soát sản xuất đã hoàn thiện. Phạm vi SPL từ 85,4–89,7dB cung cấp khoảng không từ 5,4dB đến 9,7dB trên mức tối thiểu 80dB, phù hợp với độ suy giảm vỏ và độ lão hóa của linh kiện. Biến thể 16Ω thể hiện SPL đỉnh cao hơn một chút do tăng dòng điện phân phối ở điện áp định mức, trong khi biến thể 32Ω mang lại đầu ra tương đương với mức tiêu thụ dòng điện giảm, xác thực mục đích thiết kế tối ưu hóa điện áp.
MEIDI sản xuất cả hai biến thể MLT‑9032 trên dây chuyền lắp ráp SMD chuyên dụng với tính năng cuộn dây, hàn và hiệu chuẩn âm thanh tự động. Cơ sở ở Giang Tô của chúng tôi duy trì chứng nhận ISO 9001:2015, áp dụng biện pháp kiểm soát quy trình thống kê ở mọi giai đoạn sản xuất.
Mỗi lô sản xuất đều trải qua quá trình kiểm tra trình độ thống nhất:
Đặc tính điện - xác minh 100% điện trở cuộn dây, dòng điện hoạt động và tần số cộng hưởng
Xác thực âm thanh – lấy mẫu thống kê xác nhận SPL ≥80dB; kết quả đo được luôn vượt quá 85dB
Độ bền khí hậu – bảo quản ở nhiệt độ cao 48 giờ ở +80°C, bảo quản ở nhiệt độ thấp 48 giờ ở -30°C và sốc nhiệt 5 chu kỳ (-30°C ↔ +80°C, dừng 30 phút cho mỗi mức cực đoan)
Ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tổng thời gian 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50°C / 95% RH với khả năng phục hồi và đặc tính điện trong 2 giờ
Khả năng chịu nhiệt của mối hàn – 250°C trong 10 giây với khoảng cách từ thân đến vật hàn là 2,0mm, cùng với việc tuân thủ cấu hình phản xạ lại
Tài liệu tuân thủ RoHS và REACH có sẵn. Mã nhận dạng lô cung cấp khả năng truy xuất nguồn gốc đầy đủ về ngày sản xuất, kết quả thử nghiệm và chứng chỉ nguyên liệu thô.
Câu hỏi 1: MLT‑9032 3,2 mm so với MLT‑9025 2,5 mm và MLT‑8540 4,0 mm như thế nào?
Chiều cao 3,2mm của MLT‑9032 tượng trưng cho lối đi trung gian giữa dòng MLT‑9025 và MLT‑8540. Đầu ra âm thanh tương đương với cả ba loại ( ≥80dB), nhưng khoang cao hơn mang lại phản hồi cộng hưởng tắt ổn định hơn và giảm độ nhạy đối với tải âm thanh của thùng loa. Chọn MLT‑9025 cho thiết kế siêu mỏng, MLT‑9032 cho khoảng trống cân bằng và MLT‑8540 cho khoảng không âm thanh tối đa khi có không gian theo chiều dọc.
Câu hỏi 2: Mạch truyền động nào được khuyến nghị cho từng biến thể?

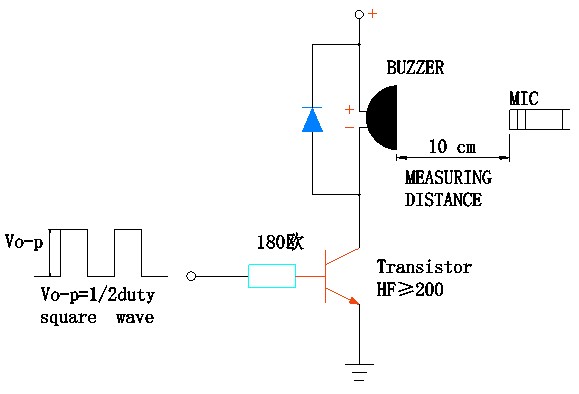

Biến thể 16Ω ở 3,6V rút ra 100mA và có thể được điều khiển trực tiếp từ các chân GPIO MCU có khả năng (xác minh định mức dòng điện của chân ≥100mA) hoặc thông qua một công tắc bóng bán dẫn NPN đơn giản với điện trở cơ sở 180Ω. Biến thể 32Ω ở 5V rút ra 80mA nhưng yêu cầu giai đoạn trình điều khiển khi được điều khiển từ logic 3,3V; từ logic 5V, điện trở cơ sở 330Ω với bóng bán dẫn đa năng (hFE≥ 200) cung cấp động lực thích hợp. Một diode flyback (1N4148 hoặc tương tự) trên cuộn dây là bắt buộc đối với cả hai biến thể để bảo vệ bộ phận dẫn động khỏi hiện tượng giật ngược cảm ứng trong quá trình chuyển mạch.
Câu hỏi 3: MLT‑9032 có thể thay thế bộ rung từ tính xuyên lỗ trong các thiết kế hiện có không?
Có, với bản sửa đổi bố cục PCB từ lỗ xuyên lỗ sang miếng đệm SMD. Dấu chân hình tròn 9,0mm chiếm ít diện tích bảng hơn so với các bộ rung xuyên lỗ 12 mm thông thường đồng thời loại bỏ các lỗ khoan và lắp thủ công. Đầu ra âm thanh ( ≥80dB) đáp ứng hoặc vượt quá nhiều mức tương đương xuyên lỗ 12mm. Vấn đề cần cân nhắc chính trong thiết kế là di chuyển mạch truyền động: bộ rung xuyên lỗ thường hoạt động ở điện áp 12V với bộ dao động bên trong, trong khi MLT‑9032 yêu cầu kích thích 2,7kHz bên ngoài ở 3,6V hoặc 5V. Đầu ra bộ vi điều khiển hoặc bộ tạo dao động đơn giản sẽ thay thế bộ truyền động tự dao động.
Câu hỏi 4: Chiều cao 3,2mm có tương thích với vỏ điện thoại thông minh và máy tính bảng tiêu chuẩn không?
Cấu hình 3,2mm vượt quá ngân sách trục z của hầu hết điện thoại thông minh hiện đại (thường cao hơn PCB 2,0–2,5mm) nhưng vừa vặn thoải mái với máy tính bảng, máy tính xách tay, thiết bị cầm tay công nghiệp và vỏ bên trong ô tô, nơi thường có khoảng hở 4,0–6,0mm. Đối với thiết bị điện tử tiêu dùng siêu mỏng, dòng MLT‑9025 (2,5mm) hoặc MLT‑5020 (2,0mm) là phù hợp hơn. MLT‑9032 nhắm đến các ứng dụng có hiệu suất âm thanh vượt trội hơn độ mỏng tuyệt đối.
Câu hỏi 5: Các tần số cộng hưởng hoặc giá trị trở kháng tùy chỉnh có sẵn cho các chương trình OEM không?
Đúng. MEIDI hỗ trợ tùy chỉnh OEM/ODM bao gồm các giá trị trở kháng trung gian, tần số cộng hưởng được sửa đổi (dải 2,0–3,5kHz), màu vỏ thay thế để nhận dạng trực quan và bao bì băng và cuộn tùy chỉnh. Số lượng đặt hàng tối thiểu và thời gian giao hàng được áp dụng. Liên hệ với nhóm bán hàng của chúng tôi để thảo luận về các yêu cầu cụ thể và yêu cầu báo giá cho các cấu hình tùy chỉnh.
Câu hỏi 6: Tuổi thọ âm thanh điển hình khi hoạt động liên tục là bao nhiêu?
Đánh giá tiêu chuẩn bao gồm 96 giờ hoạt động liên tục ở 25°C với sóng vuông chu kỳ hoạt động 50%. Đối với các ứng dụng âm thanh liên tục không xác định, MEIDI khuyến nghị giới hạn chu kỳ hoạt động ở mức 50% hoặc triển khai các kiểu cảnh báo ngắt quãng (ví dụ: bật 1 giây, tắt 3 giây) để giảm hiện tượng nóng cuộn dây và kéo dài tuổi thọ sử dụng. Dữ liệu thử nghiệm kéo dài tuổi thọ cho các điều kiện vận hành cụ thể được cung cấp theo yêu cầu.
Để có tài liệu kỹ thuật đầy đủ, đề xuất về dấu vết PCB, mạch trình điều khiển tham chiếu cho cả hai biến thể trở kháng hoặc định giá theo khối lượng, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật MEIDI. Các mẫu kỹ thuật của cả hai biến thể 16Ω và 32Ω đều có sẵn cho các dự án phát triển đủ điều kiện.
Nhóm kỹ thuật ứng dụng của chúng tôi thường phản hồi trong vòng một ngày làm việc với hướng dẫn về cấu hình chỉnh lại dòng, ghi chú tích hợp vỏ cách âm và hỗ trợ thiết kế phù hợp với yêu cầu hiện tại và điện áp cụ thể của bạn.
