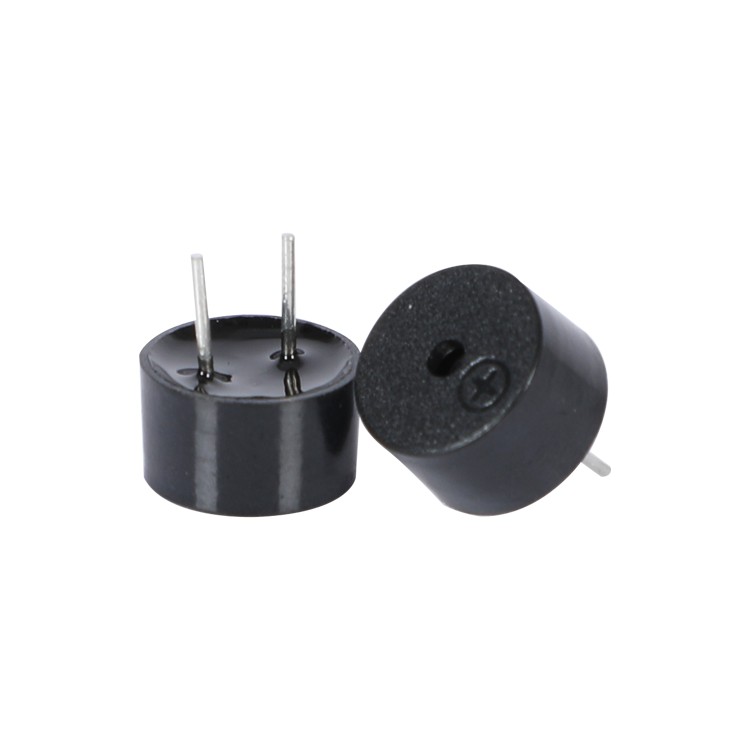

Bộ rung thụ động từ tính giúp loại bỏ thiết kế thành âm thanh thiết yếu thành phần: một cuộn dây, một nam châm vĩnh cửu và một màng sắt từ mỏng. Không có bộ dao động trên tàu. Để tạo ra âm thanh, người dùng phải cung cấp một dòng điện xoay chiều hoặc tín hiệu DC được chuyển đổi phù hợp với tín hiệu cơ học tần số cộng hưởng của cụm màng. Điều này đặt trách nhiệm để tạo âm thanh trên mạch chủ, nhưng bù lại nó cung cấp đầy đủ kiểm soát cao độ, âm lượng và chu kỳ nhiệm vụ. Bởi vì dạng sóng ổ đĩa là được tạo ra bên ngoài, một đầu raPWM của vi điều khiển có thể điều khiển nhiều bộ rung thụ động ở các tần số khác nhau hoặc có thể sử dụng một bộ rung duy nhất để tạo ra một loạt các mẫu cảnh báo.
Cơ hoành bên trong còi thụ động từ tính di chuyển về phía lõi từ tính khi dòng điện chạy qua cuộn dây thì sẽ bật trở lại khi dòng điện dừng lại. Lặp lại điều này ở vùng cộng hưởng cơ học sẽ tạo ra âm thanh lớn nhất. các nhà thiết kế đặt tần số ổ đĩa, có nghĩa là có thể vận hành cùng một bộ rung hơi tắt cộng hưởng để tạo ra cao độ khác ở mức âm lượng thấp hơn, hoặc được điều khiển tại điểm cộng hưởng chính xác để có áp suất âm thanh tối đa. Điện áp biên độ của tín hiệu ổ đĩa ảnh hưởng trực tiếp đến âm lượng và một loạt điện trở có thể được thêm vào để hạn chế dòng điện cực đại trong quá trình chuyển đổi quá độ. So với mộtABộ rung áp điện ctivehoặc mộtBộ rung hoạt động từ tính, khóa tần số ở mức cố định bộ dao động nội, loại thụ động là lựa chọn thích ứng hơn khi hệ thống đã có sẵn mạch tạo âm thanh.
Bộ rung thụ động từ tính được quấn theo trở kháng cuộn dây cụ thể, thông thường 8Ω, 16Ω, 42Ω hoặc cao hơn, xác định mức rút hiện tại ở mức nhất định điện áp ổ đĩa. Cuộn dây có trở kháng thấp hơn có thể mang lại âm thanh phát ra cao hơn nhưng yêu cầu nhiều dòng điện hơn, do đó việc lựa chọn bao gồm sự cân bằng giữa độ ồn và mức tiêu thụ điện năng. Tần số cộng hưởng thường nằm trong khoảng từ 200Hz đến 3kHz, với màng chắn lớn hơn tạo ra âm thanh thấp hơn. Nhà thiết kế thường sử dụng mộtCòi điện từthuộc loại này bên cạnh mộtBộ rung áp điệnhoặc mộtÁp điện thụ động Còitrong hệ thống báo động đa âm, trong đó bộ phận từ tính xử lý dải tần số thấp và phần tử áp điện bao phủ dải tần số cao hơn tần số.
Những bộ rung này có sẵn ở dạng xuyên lỗ, dây dẫn và gắn trên bề mặt. các định dạng. Phiên bản chốt xuyên lỗ phù hợp với bo mạch được hàn bằng sóng, trong khi mẫu có dây dẫn cho phép đặt bộ rung cách xa PCB chính để kết nối âm thanh tốt hơn với bảng điều khiển phía trước. MỘTBộ rung thụ động từ tính SMD cung cấp cùng một ổ đĩa ngoài các đặc tính trong gói tương thích với phản xạ dòng, phù hợp với tự động lắp ráp khối lượng lớn. Khi lắp, màng ngăn lộ ra phải được giữ thông thoáng chất trợ dung, lớp phủ phù hợp và các chất gây ô nhiễm khác có thể tải bề mặt rung và giảm sản lượng.
Bộ rung thụ động từ tính được sử dụng ở bất cứ nơi nào hệ thống đã tạo ra tín hiệu tần số âm thanh. Trong thiết bị điện tử tiêu dùng, chúng cung cấp phím bấm âm phản hồi và cảnh báo trong các thiết bị có bộ vi điều khiển chuyên dụng với đầu ra hẹn giờ dự phòng. Các mô-đun bảng điều khiển ô tô sử dụng chúng cho tiếng tách của đèn xi nhan và chuông cảnh báo do bộ điều khiển thân xe điều khiển. Các bảng báo động an ninh và hệ thống liên lạc nội bộ sử dụng chúng để tạo ra các mẫu cảnh báo đặc biệt giúp phân biệt sự xâm nhập, hỏa hoạn và trạng thái thông báo. PLC công nghiệp và bộ điều khiển nhúng cũng kết hợp những tiếng chuông này để chỉ báo lỗi cục bộ, trong đó âm sắc có thể thay đổi bởi chương trình điều khiển mà không thay đổi phần cứng.
MEIDItạo ra các bộ rung thụ động từ tính trên các đường dây tích hợp tự động cuộn dây, tạo màng ngăn và lắp ráp nam châm. Mỗi lô được lấy mẫu về trở kháng, tần số cộng hưởng và mức áp suất âm thanh, với dữ liệu được ghi lại theo ngày sản xuất để truy xuất nguồn gốc đầy đủ. ISO9001 khuôn khổ chất lượng cũng bao gồm kiểm tra độ tin cậy định kỳ cho nhiệt chống sốc, rung và hàn nhiệt. Đối với các dự án OEM yêu cầu trở kháng cuộn dây cụ thể hoặc hình dạng vỏ tùy chỉnh, kỹ thuật của MEIDI nhóm có thể cung cấp các nguyên mẫu nhanh chóng và các báo cáo đặc tính trước khi cam kết sản xuất số lượng lớn. Điều này cho phép các nhà thiết kế xác minh hiệu suất âm thanh trong vỏ thực tế của chúng trước khi hoàn tất hóa đơn của vật liệu.
Tôi có thể điều khiển bộ rung thụ động từ tính trực tiếp từ chân vi điều khiển không?
Có, miễn là chân cắm có thể cung cấp dòng điện yêu cầu ở mức dự định điện áp ổ đĩa. Nhiều bộ vi điều khiển 3,3V và 5V có thể điều khiển trở kháng cao còi thụ động trực tiếp thông qua điện trở giới hạn dòng điện. Để to hơn đầu ra hoặc đối với cuộn dây có trở kháng thấp, nên sử dụng bộ đệm bóng bán dẫn.
Âm thanh của còi thụ động từ tính khác với còi thụ động áp điện như thế nào?
Loại từ tính tạo ra âm thanh ấm hơn, đầy đủ hơn ở tần số thấp hơn, trong khi bộ rung thụ động áp điện tạo ra âm thanh sắc nét hơn, cao hơn. Phiên bản từ tính cũng có xu hướng tạo ra sự cộng hưởng rộng hơn, khiến cho âm lượng ít nhạy cảm hơn với những thay đổi tần số nhỏ trong tín hiệu truyền động.
Bộ rung thụ động từ tính có cần dùng diode flyback không?
Độ tự cảm của cuộn dây có thể tạo ra các xung điện áp khi tín hiệu biến tần bị ngắt. đã chuyển đổi. Trong hầu hết các ứng dụng điện áp thấp, điện trở trong của cuộn dây và điện áp nguồn thấp giữ cho các mức tăng vọt này nằm trong giới hạn an toàn. Khi nào được điều khiển ở điện áp cao hơn hoặc thông qua một bóng bán dẫn, một diode flyback nhỏ qua các đầu cuối cuộn dây có thể bảo vệ thiết bị chuyển mạch.
Bảng dưới đây liệt kê tất cả các thông số kỹ thuật tiêu chuẩn của sản phẩm trong dòng sản phẩm này. Các giải pháp tùy chỉnh có sẵn theo yêu cầu của bạn; xin vui lòng liên hệ với chúng tôi để biết thêm các yêu cầu tùy chỉnh.
| Người mẫu | Hình ảnh sản phẩm | Điện áp định mức (Vo-p) | Điện áp hoạt động (Vo-p) | Mức áp suất âm thanh @10cm (dB) | Dòng điện hoạt động (mA) | Trở kháng cuộn dây (Ω) | Tần số cộng hưởng (Hz) | Nhiệt độ hoạt động (°C) | Trọng lượng (g) | Kích thước (mm) |

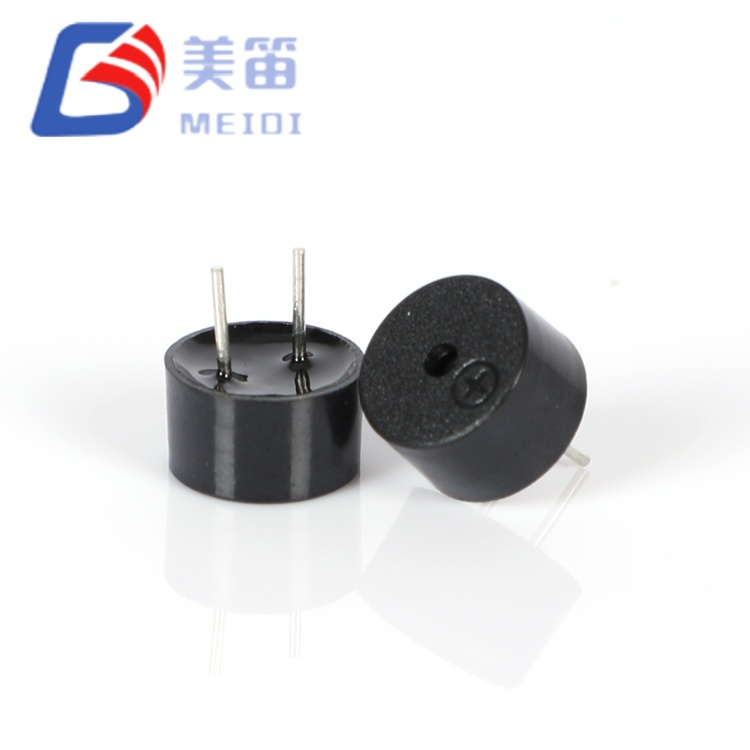

| QMB-09A-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | 80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9.0×4.2 |
| QMB-09A-05 |
|
5 | 3~7 | ≥85 | 60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9.0×4.2 |

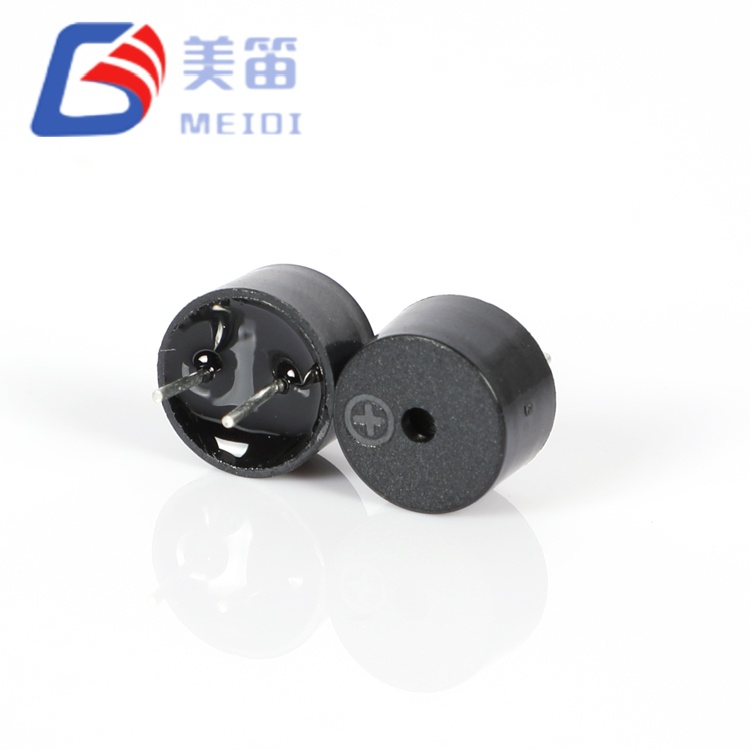

| QMB-09B-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | 80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | 60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
