Ổ đĩa sóng vuông bên ngoài ở 2730Hz cho đầu ra âm thanh ổn định
Trở kháng cuộn dây 16Ω tương thích với mạch điều khiển bóng bán dẫn và MCU tiêu chuẩn
Dấu chân tiêu chuẩn công nghiệp 12 mm dành cho bố cục PCB xuyên lỗ được thiết lập
Tối thiểu. Áp suất âm thanh 85dB ở 10 cm trong điều kiện ổ đĩa định mức
Phạm vi nhiệt độ hoạt động -20oC đến +70oC cho môi trường công nghiệp trong nhà
Vỏ PPO màu đen tương thích với hàn sóng và lắp ráp thủ công

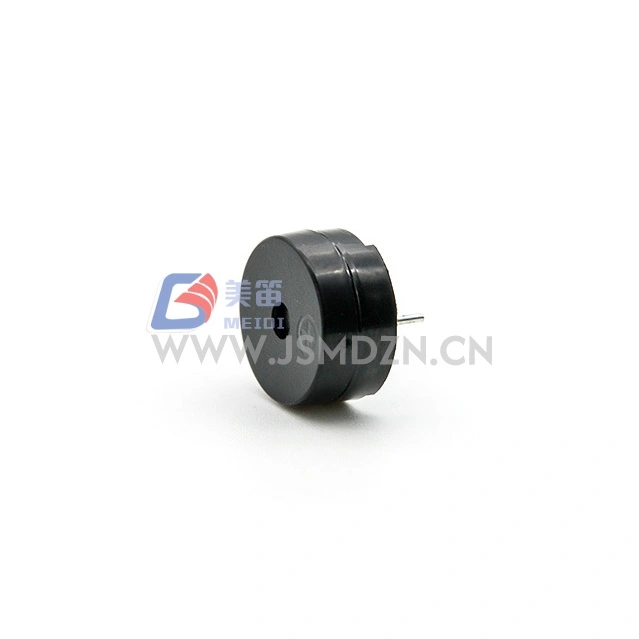

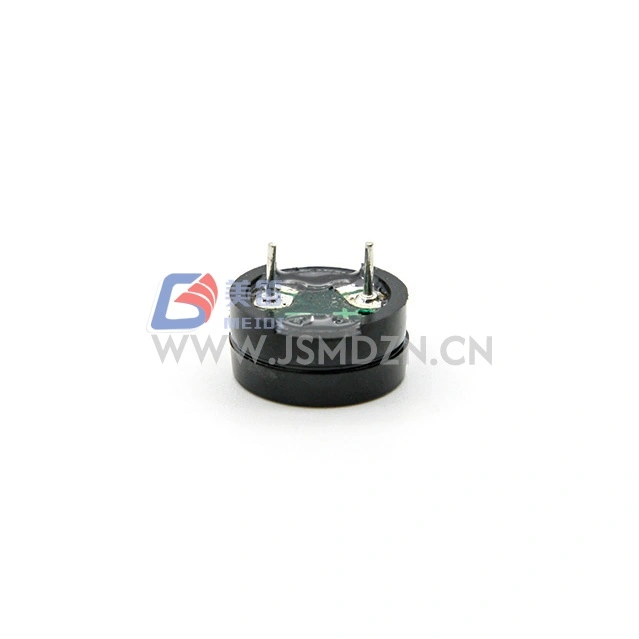

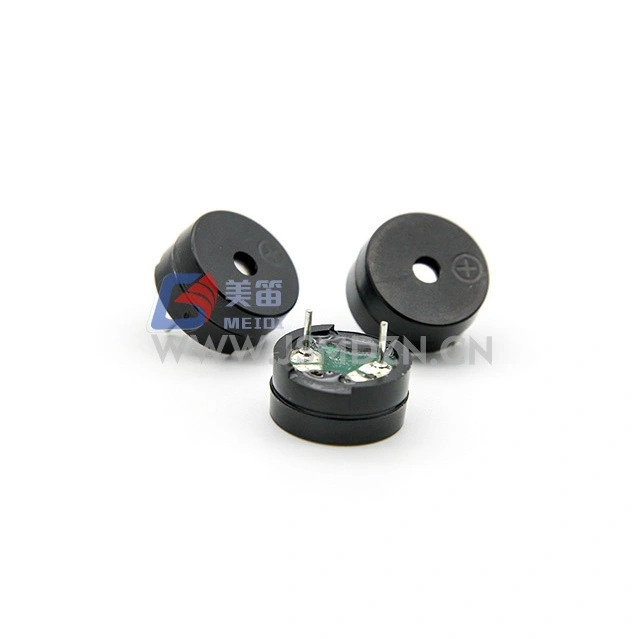

Bộ rung thụ động điện từ xuyên lỗ MEIDI 12mm 2730Hz là bộ rung thụ động điện từ được thiết kế để gắn xuyên lỗ trong các hệ thống điện tử cần tín hiệu ổ đĩa ngoài để tạo ra âm thanh. Với đường kính thân 12 mm, bộ rung này tích hợp vào bố cục PCB tiêu chuẩn được sử dụng rộng rãi trong bảng điều khiển công nghiệp, hệ thống cảnh báo an ninh, thiết bị tiêu dùng và thiết bị chẩn đoán.
Tần số cộng hưởng 2730Hz chấp nhận tín hiệu điều khiển sóng vuông bên ngoài, cho phép phản hồi âm thanh nhất quán khi điều khiển ở hoặc gần tần số định mức. Với điện áp định mức 3Vo-p và phạm vi hoạt động 2--4Vo-p, HN-1260B mang đến sự linh hoạt trong thiết kế mạch điều khiển trên các hệ thống logic 3V và 5V.
Điện trở cuộn dây 16Ω được chọn để phù hợp với cấu hình trình điều khiển GPIO của bộ vi điều khiển và bóng bán dẫn thu mở phổ biến, giảm thiểu nhu cầu về mạch truyền động chuyên dụng. Vỏ PPO màu đen mang lại sự ổn định về cấu trúc cho quá trình hàn sóng xuyên lỗ và quy trình làm lại thủ công.
Kiến trúc ổ đĩa ngoài --- chấp nhận tín hiệu sóng vuông ở tần số 2730Hz để tạo âm có thể lập trình; yêu cầu kích thích AC, chỉ riêng điện áp DC sẽ không tạo ra âm thanh
Hệ số dạng xuyên lỗ tiêu chuẩn --- đường kính 12 mm với bước chốt tiêu chuẩn công nghiệp phù hợp với bố cục PCB hiện có và các đường cắt ở mặt trước
Trở kháng cuộn dây 16Ω --- phù hợp với các mạch điều khiển bóng bán dẫn NPN/PNP thông thường và đầu ra GPIO của vi điều khiển 3,3V/5V với khả năng dòng điện phù hợp

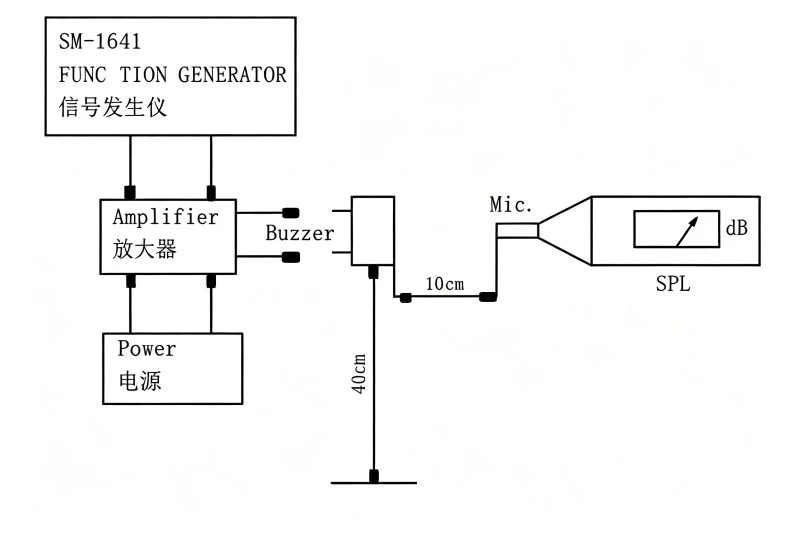

Đầu ra âm thanh ổn định --- Tối thiểu. 85dB ở 10cm khi điều khiển ở 3Vo-p, 2731Hz, sóng vuông chu kỳ nhiệm vụ 50%
Vật liệu vỏ PPO --- vỏ màu đen chịu được hàn sóng và hàn lại bằng tay mà không bị biến dạng
Tuân thủ môi trường RoHS --- đáp ứng các yêu cầu về chất bị hạn chế để phân phối trên thị trường toàn cầu
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | --- |
| Điện áp định mức | 3Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 2--4Vo-p | Đỉnh tín hiệu ổ đĩa |
| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 3Vo-p, 2731Hz, mức thuế 50%, 10cm |
| Tần số cộng hưởng | 2730Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 16 ± 4Ω | DC, 25oC |
| Xếp hạng hiện tại | Tối đa. 60mA | Ở 3Vo-p, 2731Hz, mức thuế 50% |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

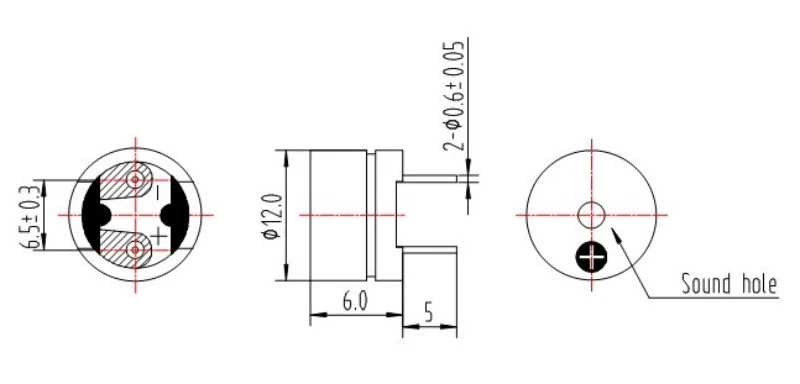

| Kích thước bên ngoài | 12 mm (đường kính) | Thân không bao gồm chân |
| Trọng lượng tịnh | Xấp xỉ. 1,0g | Đặc trưng |
| Vật liệu nhà ở | PPO đen | --- |
| Quy định bảo vệ môi trường | RoHS | --- |
Mô-đun cảnh báo bảng điều khiển công nghiệp yêu cầu cảnh báo âm thanh tần số tiêu chuẩn
Hệ thống phát hiện an ninh và xâm nhập với lỗ gắn còi 12 mm hiện có
Bảng điều khiển thiết bị tiêu dùng sử dụng quy trình lắp ráp xuyên lỗ
Thiết bị chẩn đoán và kiểm tra cần chỉ báo trạng thái bằng âm thanh
Hệ thống PLC và tự động hóa có đầu ra điều khiển mức logic 5V hoặc 3,3V
Bộ cấp nguồn liên tục để cảnh báo tình trạng pin yếu và lỗi
| Yêu cầu thiết kế | Ưu điểm HN-1260B |
| Thiết lập bố trí PCB xuyên lỗ | Đường kính 12 mm phù hợp với dấu chân tiêu chuẩn công nghiệp và các đường cắt ở mặt trước |
| Khả năng tương thích mạch điều khiển tiêu chuẩn | Trở kháng cuộn dây 16Ω hoạt động với cấu hình GPIO bóng bán dẫn và MCU thông thường |
| Tần số âm báo động nhất quán | Tần số cộng hưởng 2730Hz đảm bảo đặc tính âm thanh đồng nhất giữa các lô sản xuất |
| Quá trình lắp ráp linh hoạt | Vỏ PPO màu đen tương thích với hàn sóng và làm lại thủ công |
| Tuân thủ môi trường | Phê duyệt RoHS cho các quy định về phân phối toàn cầu và chất bị hạn chế |
MEIDI sản xuất HN-1260B với sự kiểm soát chất lượng ở từng giai đoạn sản xuất từ thiết kế, mua hàng và thử nghiệm sản phẩm. Cơ sở sản xuất duy trì các chứng chỉ ISO 9001, ISO 14001 và QS 9000. Tất cả các sản phẩm đều mang nhãn hiệu CE và phê duyệt RoHS.
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng các tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được thấp hơn 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%--95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Đóng gói tiêu chuẩn (3 cạnh, 6 mặt hộp), thả từ độ cao 1,2m xuống tấm gỗ dày hoặc tấm gỗ cứng 5cm |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi hướng, 3 bậc tự do |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.
1. Bộ rung này có yêu cầu tín hiệu truyền động bên ngoài hay nó có thể được điều khiển bằng điện áp DC?
Là một bộ rung điện từ thụ động, HN-1260B yêu cầu tín hiệu AC bên ngoài --- thường là sóng vuông ở hoặc gần 2730Hz --- để tạo ra âm thanh đầu ra. Chỉ riêng điện áp DC sẽ không tạo ra âm thanh và có thể làm hỏng cuộn dây khi có dòng điện chạy liên tục.
2. Tần số lái xe nào được khuyến nghị để phát ra áp suất âm thanh tối đa?

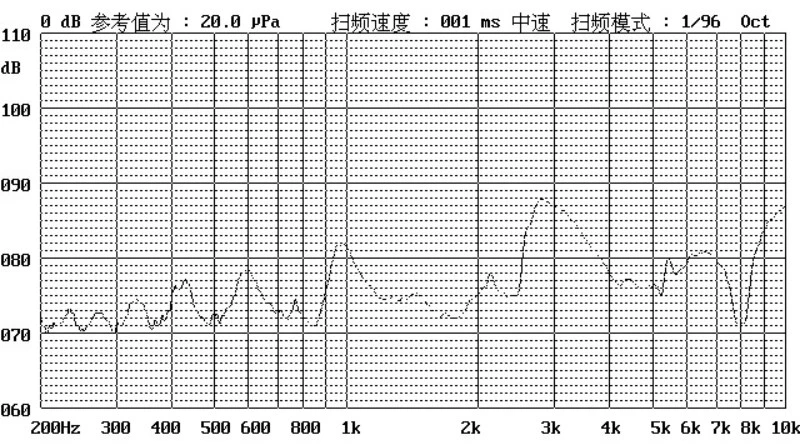

SPL tối đa xảy ra ở tần số cộng hưởng 2730Hz. SPL giảm đáng kể khi tắt cộng hưởng. Để có mức tối thiểu nhất quán. Đầu ra 85dB, truyền động ở tần số 2731Hz với sóng vuông chu kỳ nhiệm vụ 50% ở 3Vo-p.
3. Mạch điều khiển nào phù hợp với trở kháng cuộn dây 16Ω?
Cấu hình bóng bán dẫn NPN/PNP cực thu mở tiêu chuẩn với điện trở kéo lên đều tương thích. Đối với ổ đĩa trực tiếp GPIO của vi điều khiển, hãy xác minh cổng có thể cấp nguồn hoặc cấp nguồn ≥60mA. Nên sử dụng diode flyback khi truyền động với tải cảm ứng hoặc mạch rơle.
4. Phương pháp hàn được khuyến nghị cho bộ rung xuyên lỗ này là gì?
HN-1260B tương thích với các quy trình hàn sóng xuyên lỗ tiêu chuẩn. Để hàn thủ công, hãy liên hệ với MEIDI để biết thông số kỹ thuật về nhiệt độ và thời gian được khuyến nghị nhằm tránh biến dạng vỏ.
5. Có sẵn tần số cộng hưởng tùy chỉnh hoặc điện trở cuộn dây không?
Hãy liên hệ với MEIDI nếu có thắc mắc kỹ thuật về cấu hình tùy chỉnh.
Để biết bảng dữ liệu kỹ thuật, ghi chú ứng dụng mạch ổ đĩa hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
