Tóm lại:Bộ rung điện từ (thường được gọi là bộ rung từ) biến một cuộn dây âm thanh cuộn dây và nam châm nhỏ thành một cảnh báo âm thanh đáng tin cậy cho các thiết bị, báo động, ô tô và các sản phẩm công nghiệp. Hướng dẫn năm 2026 này giải thích cách hoạt động của bộ rung điện từ, so sánh các bản dựng chủ động với thụ động và từ tính với áp điện, liệt kê các thông số kỹ thuật chính cần kiểm tra và cho biết cách MEIDI phát triển các giải pháp bộ rung điện từ OEM và tùy chỉnh cho các kỹ sư thiết kế và nhóm mua sắm.
Bộ rung điện từ là một bộ chuyển đổi điện âm được chế tạo xung quanh một cuộn dây, một nam châm vĩnh cửu và một màng chắn sắt từ (thường là một nắp thép nhỏ). Khi dòng điện chạy qua cuộn dây, nó trở thành nam châm điện kéo màng ngăn về phía nam châm; đảo ngược dòng điện và màng ngăn quay trở lại. Lặp lại hàng nghìn lần mỗi giây và bạn sẽ có được một âm thanh. Không giống như bộ rung áp điện làm uốn cong đĩa gốm, bộ rung điện từ sử dụng cơ chế cuộn dây chuyển động - nguyên lý tương tự như loa, được thu nhỏ đến vài mm. Điều đó làm cho còi điện từ trở thành sự lựa chọn quen thuộc, chi phí thấp cho bất kỳ sản phẩm nào chỉ cần nghe.
Bởi vì cơ chế này là cơ học và khép kín, nên bộ rung điện từ sẽ tiếp tục hoạt động trong điều kiện rung động, thay đổi độ ẩm và nhiều năm chu kỳ chuyển đổi. Đối với bảng điều khiển, đồng hồ đo và hàng tiêu dùng, bộ rung điện từ vẫn là âm thanh mặc định khi âm thanh rõ ràng, có âm vực thấp quan trọng hơn mức tiêu thụ điện năng tối thiểu tuyệt đối.
Cơ chế hoạt động là nguyên lý cuộn dây chuyển động (Voice-coil). Trong bộ rung điện từ thụ động, bạn cung cấp tín hiệu truyền động xoay chiều hoặc xung để cấp điện liên tục cho cuộn dây; màng loa dao động ở tần số ổ đĩa và phát ra âm thanh. Trong bộ rung điện từ đang hoạt động, bộ tạo dao động bên trong sẽ thực hiện việc chuyển đổi đó cho bạn từ nguồn DC. Hai sự thật định hình thiết kế:
Đó là lý do tại sao cùng một bộ rung điện từ lại phát ra âm thanh to hơn ở tần số cộng hưởng định mức so với khi tắt nó. Khi bạn chỉ định bộ rung điện từ, tần số cộng hưởng là con số quyết định độ ồn thực tế bên trong thùng loa của bạn.
Đây là bước phân nhánh đầu tiên trong bất kỳ lựa chọn bộ rung điện từ nào: dao động tồn tại bên trong bộ phận hay bên trong chương trình cơ sở của bạn?
Bộ rung điện từ thụ động chỉ chứa cuộn dây và màng ngăn - không có bộ dao động. Bạn cung cấp cho nó một tín hiệu sóng vuông hoặc AC ở tần số âm và nó phát ra âm thanh ở tần số đó. Ưu điểm là điều khiển cao độ: một bộ rung điện từ thụ động có thể tạo ra giai điệu, báo thức hai âm báo hoặc một tiếng bíp xác nhận duy nhất. Cái giá phải trả là MCU hoặc IC trình điều khiển của bạn phải tạo ra dạng sóng.
Một bộ rung điện từ hoạt động gắn một bộ dao động bên trong. Cấp nguồn DC trong phạm vi định mức và nó sẽ tự phát ra tiếng bíp ở một âm cố định. Đối với một cảnh báo lỗi hoặc kêu "bật nguồn" đơn giản, bộ rung điện từ đang hoạt động là con đường nhanh nhất — không có mã, không có bộ phận bổ sung, chỉ có một đường ray điện áp và một điện trở nối tiếp.
Quy tắc nhanh:cần một âm báo cố định với phần mềm không? Chọn một còi điện từ đang hoạt động. Cần kiểm soát cao độ, âm nhạc hoặc báo thức hai giai điệu? Chọn một còi điện từ thụ động và lái nó.
Cả hai đều tạo ra âm thanh; họ làm điều đó khác đi. Một còi từ (điện từ) làm di chuyển một cuộn dây và nam châm; một còi áp điện làm uốn cong một đĩa gốm. Sự đánh đổi thực tế:
Nếu bạn cần cảnh báo sâu, to, tần số thấp ở mức 3–12 V thì còi điện từ thường là lựa chọn tốt hơn. Nếu ngân sách năng lượng và khoảng nhiệt độ chiếm ưu thế, hãy so sánh cả hai trên băng ghế dự bị trước khi cam kết.
Khi không gian bo mạch chật hẹp, bộ rung điện từ SMD sẽ hàn thẳng lên bo mạch. Các bộ phận trong dòng MEIDI MLT đưa cơ cấu cuộn dây chuyển động vào kích thước 5×5 mm hoặc nhỏ hơn mà không cần dây dẫn. Bộ rung điện từ SMD tồn tại trong quá trình lắp ráp tự động và duy trì âm lượng ổn định — đó là lý do tại sao nó xuất hiện trong ổ khóa thông minh, thiết bị đeo, thiết bị gia dụng và đèn chỉ báo trên bảng điều khiển. Sự đánh đổi so với bộ rung điện từ có chì là âm thanh phát ra tối đa thấp hơn một chút, vì vậy hãy xác nhận dB ở điện áp hoạt động thực tế của bạn trước khi cam kết.
Đối với quá trình lắp ráp chỉnh lại dòng, bộ rung điện từ SMD cũng loại bỏ bước lắp thủ công và giảm lỗi vị trí, điều này sẽ quan trọng khi âm lượng của bạn vượt quá vài nghìn đơn vị mỗi tháng.
Việc đọc bảng dữ liệu còi điện từ có bốn số, cộng với hai số phụ:
Trước tiên, hãy khóa dải điện áp và tần số cộng hưởng vì chúng quyết định xem bộ rung điện từ có phù hợp với bo mạch và vỏ bọc của bạn hay không.
Mạch điều khiển theo loại bạn đã chọn. Bộ rung điện từ thụ động cần có sóng vuông - chân MCU MCU thông qua điện trở giới hạn dòng điện hoặc IC điều khiển bộ rung chuyên dụng, hoạt động tốt. Giữ điện áp ổ đĩa trong phạm vi hoạt động định mức; lái xe quá mức có thể làm bão hòa cuộn dây hoặc làm nó quá nóng. Bộ rung điện từ đang hoạt động chỉ cần nguồn DC sạch và một điện trở nối tiếp; chuyển đổi nó bằng một bóng bán dẫn hoặc MOSFET từ MCU GPIO của bạn. Vì cuộn dây có tính cảm ứng nên hãy đặt một diode flyback ngang qua nó để bảo vệ tầng đầu ra của bạn.
Công ty TNHH Công nghệ Thông minh Jiangsu Meidi (MEIDI) sản xuất bộ rung điện từ trên các dây chuyền thụ động, chủ động và SMD, với cuộn dây cuộn dây nội bộ và điều chỉnh âm thanh — các bước quyết định tính nhất quán của âm thanh từ thiết bị đầu tiên đến sản xuất số lượng lớn. Dưới đây là một lựa chọn đại diện từ phạm vi của chúng tôi. Bản vẽ cơ khí đầy đủ và danh mục hoàn chỉnh có sẵn theo yêu cầu. Mỗi giá trị là một thông số kỹ thuật được đo lường; luôn xác nhận bảng dữ liệu mới nhất trước khi thiết kế.
| Người mẫu | Kiểu | xếp hạng V | Điều hành V | Tần số cộng hưởng | Đầu ra âm thanh | Xếp hạng hiện tại |
|---|---|---|---|---|---|---|
| HN-1295 | Thụ động | 5 V | 3–7 V | 2400 Hz | ≥85 dB | 80 mA |
| HN-2512 | Thụ động | 5/12 V | 3–7/9–14 V | 800 Hz | 85dB | 30 mA |
| HN-9650E | Thụ động | 5 V | 4–6 V | 2700Hz | ≥85 dB | 80 mA |
| HMB1206-05 | Tích cực | 5 V | 3–7 V | 2700±300Hz | ≥85 dB | 30 mA |
| HNB09A05 | Tích cực | 5 V | 3–7 V | 2700±300Hz | ≥85 dB | 30 mA |
| TMB12A05 | Tích cực | 5 V | 3–7 V | 2400±300Hz | ≥85 dB | 30 mA |
| TMB12A12 | Tích cực | 12 V | 8–16 V | 2700±300Hz | ≥88 dB | 30 mA |
| TMB12A24 | Tích cực | 24V | 18–26 V | 2400±300Hz | ≥90 dB | 30 mA |
| MLT-5020 | SMD thụ động | 3.0 V | 2–4 V | 4000±300Hz | ≥80 dB | 100 mA |
| MLT-8530-16R | SMD thụ động | 3,6 V | 2,5–4,5 V | 2700±200Hz | ≥85 dB | 100 mA |
| MLT-9650Y-5V | SMD hoạt động | 5 V | 4–7 V | 3000±300Hz | ≥85 dB | 30 mA |
Sử dụng bước kiểm tra năm bước này trước khi bạn đưa bộ rung điện từ vào BOM của mình:
Khi nghi ngờ, hãy gửi cho MEIDI âm lượng thùng loa, nguồn cung cấp và âm lượng yêu cầu của bạn - chúng tôi sẽ đề xuất bộ rung điện từ phù hợp với khoang của bạn thay vì đoán mò.

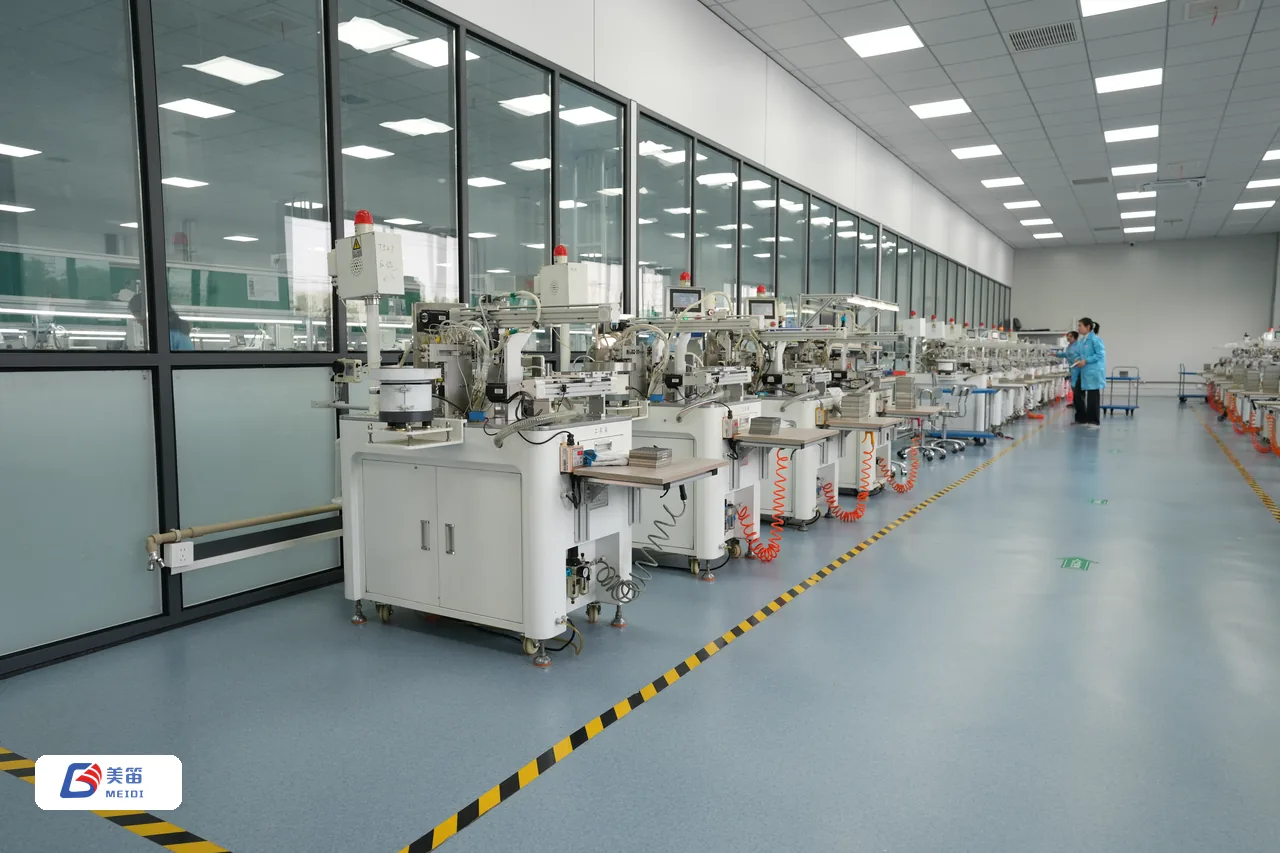

Công ty TNHH Công nghệ Thông minh Jiangsu Meidi (MEIDI) là nhà sản xuất còi và linh kiện âm thanh chuyên dụng, không phải là công ty thương mại. MEIDI là thương hiệu xuất khẩu của cùng một cơ sở sản xuất, được xây dựng cho các chương trình OEM và tùy chỉnh - nếu một bộ phận tiêu chuẩn không đáp ứng được mục tiêu về vỏ, điện áp hoặc SPL của bạn, chúng tôi sẽ điều chỉnh cuộn dây và khoang theo thông số kỹ thuật của bạn. Với dây chuyền sản xuất tự động, phòng thí nghiệm kiểm tra âm thanh nội bộ, hệ thống quản lý ISO 9001 và ISO 14001 cùng với việc tuân thủ RoHS và REACH, chúng tôi hỗ trợ khách hàng từ mẫu nguyên mẫu trong vài ngày cho đến sản xuất hàng loạt ổn định. Nếu bạn đang so sánh một nhà cung cấp còi điện từ, hãy hỏi mỗi người một câu hỏi đơn giản - ai quấn cuộn dây và ai kiểm tra âm báo? Tại MEIDI, câu trả lời vẫn như nhau: chúng tôi có.
Bộ rung điện từ sử dụng một cuộn dây và nam châm để di chuyển một màng thép; một bộ rung áp điện làm uốn cong phần tử gốm dưới tác dụng của điện áp. Bộ rung điện từ chiếm ưu thế nhờ âm lượng tần số thấp và chi phí thấp cho các cảnh báo cơ bản, trong khi loại áp điện chiếm ưu thế về công suất, độ bền và thiết kế SMD mỏng. Chọn bộ rung điện từ khi bạn cần âm trầm hơn ở mức 3–12 V.
Chọn bộ rung điện từ thụ động khi chương trình cơ sở của bạn đã điều khiển đầu raPWM và bạn muốn điều khiển cao độ hoặc phát giai điệu. Chọn bộ rung điện từ hoạt động khi bạn chỉ cần một tiếng bíp cố định từ nguồn DC và muốn tích hợp đơn giản nhất mà không cần thêm mã.
Đúng. MEIDI phát triển các giải pháp còi điện từ tùy chỉnh với khả năng điều chỉnh âm thanh, thiết kế cơ học tùy chỉnh và các mạch truyền động được đồng thiết kế. Các mẫu đánh giá thường được tạo trong vòng vài ngày để bạn có thể xác minh hiệu suất trong phạm vi riêng của mình.
MEIDI sản xuất theo hệ thống quản lý môi trường và chất lượng ISO 9001 và ISO 14001, đồng thời các sản phẩm còi điện từ của chúng tôi đáp ứng các yêu cầu về chất RoHS và REACH. Tài liệu đi cùng với mỗi lô hàng.
Các mẫu tiêu chuẩn thường có thể được giao trong vòng vài ngày làm việc và các mẫu chuông điện từ tùy chỉnh thường được tạo trong vòng vài ngày sau khi thông số kỹ thuật được xác nhận. Hãy liên hệ với nhóm của chúng tôi về điện áp, SPL và dấu chân của bạn để bắt đầu.
Cần một còi điện từ cho thiết kế tiếp theo của bạn?
Hãy cho chúng tôi biết điện áp, SPL và dấu chân của bạn và chúng tôi sẽ đề xuất một mẫu tiêu chuẩn hoặc đề xuất một bộ rung điện từ tùy chỉnh. Bảng dữ liệu và mẫu đánh giá miễn phí có sẵn theo yêu cầu.
Liên hệ:sales067@meidibuzzer.com | Trang web:www.meidibuzzer.com
Bài viết này được cung cấp để tham khảo kỹ thuật. Thông số kỹ thuật phản ánh các mẫu còi điện từ MEIDI tiêu biểu; luôn xác nhận bảng dữ liệu mới nhất trước khi thiết kế. © Công ty TNHH Công nghệ Thông minh Giang Tô Meidi (MEIDI).
