Được thiết kế để hoạt động tự nhiên trên bus 12V DC, HNB09A12 cung cấp âm cảnh báo tối thiểu 85dB ở tần số 2700Hz mà không cần điều chỉnh điện áp hoặc các bộ phận truyền động bên ngoài. Phạm vi hoạt động 8–16V của nó bao gồm độ võng tay quay nguội của ô tô (xuống đến 8V) và quá độ điện áp máy phát điện (lên đến 16V), khiến nó trở thành lựa chọn đáng tin cậy cho các hệ thống phụ kiện xe cộ, máy móc nông nghiệp, bảng điều khiển hàng hải và mô-đun điều khiển công nghiệp.

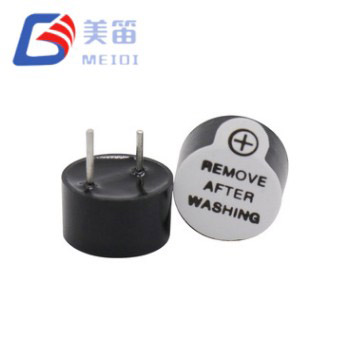

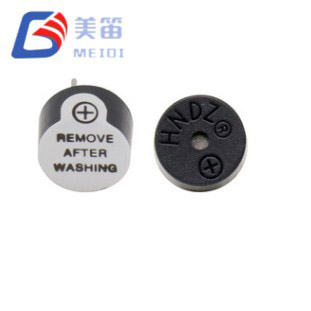

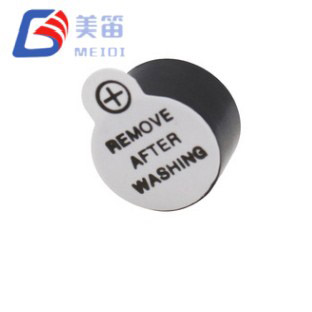

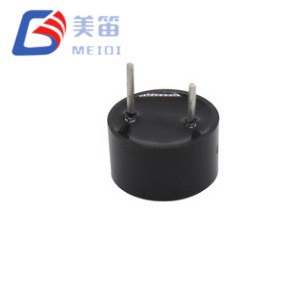

Được sản xuất tại cơ sở Giang Tô của MEIDI, bộ rung hoạt động đường kính 9mm này chỉ nặng 0,75g, giúp giảm tải quán tính lên PCB trong môi trường có độ rung cao. Bộ tạo dao động tích hợp và cấu trúc xuyên lỗ giúp loại bỏ việc tạo ra xung điện xung bên ngoài và cung cấp khả năng neo cơ học chắc chắn. Mỗi đơn vị sản xuất đều trải qua quá trình xác minh điện và âm thanh 100%, với dữ liệu mẫu hiển thị SPL nhất quán trên 87dB và dòng điện giảm xuống dưới 27mA ở 12V.
| tham số | Giá trị |
| Điện áp định mức | 12 VDC |
| Dải điện áp hoạt động | 8 – 16 VDC |
| Mức áp suất âm thanh | ≥ 85 dB |
| Tần số cộng hưởng | 2700 ± 300 Hz |
| Hoạt động hiện tại | 30 mA |
| Nhiệt độ hoạt động | -20oC ~ +70oC |
| Nhiệt độ bảo quản | -30oC ~ +80oC |

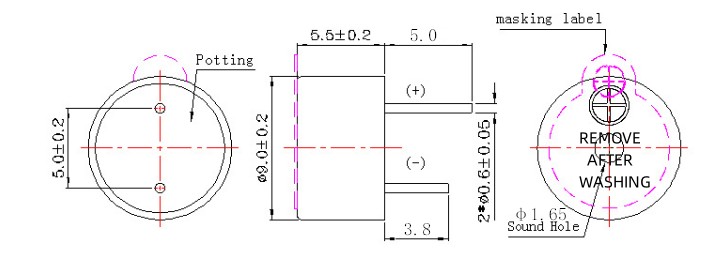

| Kích thước | 9,0 × 5,5 mm (Đường kính × H) |
| Cân nặng | 0,75 g |
| Vật liệu nhà ở | PBT đen |
| Kiểu lắp | Xuyên qua lỗ |
Bộ rung hoạt động điện từ 5V 9mm là bộ rung hoạt động điện từ tự điều khiển được thiết kế cho các kiến trúc công nghiệp 12V và 24V. Không giống như các biến thể điện áp thấp hơn yêu cầu bộ chuyển đổi Buck hoặc bộ chia điện trở từ đường ray công nghiệp tiêu chuẩn, bộ rung hoạt động điện từ xuyên lỗ 12V này kết nối trực tiếp với pin ô tô, mô-đun I/O PLC và phân phối điện hàng hải mà không cần điều chỉnh trung gian.
Ngưỡng vận hành tối thiểu 8V đảm bảo kích hoạt đáng tin cậy trong quá trình khởi động động cơ, khi điện áp ắc quy có thể tạm thời giảm xuống dưới 10V. Giới hạn trên 16V phù hợp với các sự kiện quá điện áp của máy phát điện và cung cấp khoảng trống cho hệ thống 24V với một điện trở nối tiếp đơn giản. Khả năng phục hồi điện áp này giúp loại bỏ nhu cầu sử dụng điốt kẹp hoạt động hoặc điốt TVS trong nhiều hệ thống lắp đặt, đơn giản hóa BOM và giảm các điểm hỏng hóc.
Với đường kính 9,0 mm và chiều cao 5,5 mm, HNB09A12 có kích thước nhỏ gọn vừa với các tấm cắt 9 mm và 12 mm truyền thống. Khối lượng 0,75g của nó — nhẹ hơn khoảng 56% so với các lựa chọn thay thế 12mm × 7,5mm — làm giảm ứng suất mối hàn khi rung và va đập, một lợi thế quan trọng trong các ứng dụng xe cộ và máy móc thường gặp hiện tượng uốn cong PCB.
Bộ tạo dao động tích hợp tạo ra âm thanh 2700Hz cố định khi ứng dụng DC, giải phóng bộ định thờiPWM của vi điều khiển và loại bỏ các tụ điện định thời bên ngoài. Vỏ PBT màu đen chịu được sóng hàn ở 255°C và gia công lại thủ công ở 360°C mà không bị biến dạng, hỗ trợ cả lắp ráp tự động và sửa chữa tại hiện trường.
Khả năng tương thích bus 12V gốc - hoạt động trực tiếp từ các hệ thống DC 12V trong ô tô, công nghiệp và hàng hải mà không cần mạch chuyển đổi điện áp
Phạm vi hoạt động rộng 8–16V – chịu được độ sụt điện áp tay quay khi nguội, quá điện áp máy phát điện và hệ thống 24V không được kiểm soát với hiện tượng sụt điện áp thụ động
Bộ tạo dao động tích hợp với đầu ra 2700Hz cố định – không cần phân bổ chân MCU MCU hoặc các thành phần định thời bên ngoài
Khối lượng siêu nhẹ 0,75g – giảm thiểu tải quán tính lên PCB trong các ứng dụng máy móc và xe cộ dễ bị rung
Neo cơ học xuyên lỗ – khả năng giữ chì xuyên qua bảng chịu được sốc liên tục và chu kỳ nhiệt
Vỏ PBT chịu sửa chữa – được định mức cho hàn sóng 255°C và làm lại thủ công 360°C mà không bị biến dạng kích thước
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 12 VDC | Ở 25oC |
| Điện áp hoạt động | 8 – 16 VDC | liên tục |

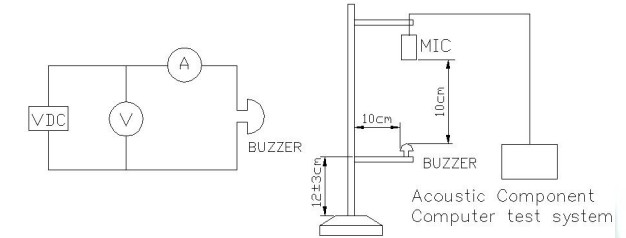

| Đầu ra âm thanh | ≥ 85 dB | Ở 12 VDC, 10 cm, trường tự do |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Hoạt động hiện tại | 30 mA | Ở 12 VDC |
| Điện trở cuộn dây | ~400 Ω (điển hình) | Ở 25oC, DC |
| thời gian tăng | < 50 mili giây | Đến 90% SPL |
| Yêu cầu | Ưu điểm HNB09A12 |
| Loại bỏ bộ điều chỉnh điện áp khỏi bus 12V/24V | Hoạt động tự nhiên 12V; Phạm vi 8–16 V kéo dài quá mức xả pin và quá điện áp máy phát điện |
| Giảm chi phí BOM trong ô tô số lượng lớn | Không cần IC, cuộn cảm hoặc tụ điện; kết nối dây-to-bus trực tiếp |
| Sống sót sau sự sụt giảm điện áp tay quay nguội | Tối thiểu 8 V đảm bảo kích hoạt trong quá trình khởi động động cơ khi pin giảm xuống dưới 10V |
| Phù hợp với các lỗ cắt còi 9 mm/12 mm truyền thống | Đường kính 9,0 mm duy trì khả năng tương thích cơ học với các thiết kế bảng điều khiển hiện có |
| Giảm thiểu khối lượng PCB trong môi trường rung động | 0,75 g — nhẹ hơn khoảng 56% so với các lựa chọn thay thế 12 mm × 7,5 mm |
Model này chiếm một cấp điện áp riêng biệt trong dòng còi hoạt động của MEIDI. Trong đó các biến thể 3V và 5V phục vụ các ứng dụng cấp logic và chạy bằng pin, HNB09A12 kết nối trực tiếp với kiến trúc nguồn điện ô tô và thiết bị nặng 12V. Các nhà thiết kế hệ thống được hưởng lợi từ việc giảm số lượng thành phần, chi phí lắp ráp thấp hơn và độ tin cậy được cải thiện nhờ việc loại bỏ các giai đoạn điều chỉnh hoạt động.
Để lắp đặt bus 24V, một điện trở nối tiếp đơn (470Ω đến 680Ω, tùy thuộc vào dung sai) cung cấp khả năng giới hạn dòng điện đơn giản, duy trì thông số kỹ thuật 30mA của bộ rung mà không cần thêm mạch điện phức tạp.
Hệ thống phụ kiện 12V dành cho ô tô – cảnh báo thắt dây an toàn, cảnh báo mở cửa, âm báo khi lùi và chuông đánh lửa khi bấm chìa khóa trong xe chở khách và đội xe thương mại
Máy móc nông nghiệp và xây dựng – cảnh báo sự hiện diện của người vận hành, chỉ báo lỗi thủy lực và cảnh báo vị trí thực hiện trong máy kéo, máy xúc và máy gặt
Bảng điện hàng hải và RV – cảnh báo bơm đáy tàu, cảnh báo ngắt điện trên bờ và cảnh báo mức pin trong hệ thống thuyền và đoàn lữ hành 12V DC
Mô-đun điều khiển công nghiệp 12V – cảnh báo giao diện cảm biến điện áp thấp, âm báo trạng thái bộ truyền động DC 12V và hệ thống con tự động hóa nhỏ gọn hoạt động từ pin 12V hoặc nguồn cung cấp được điều chỉnh
Hệ thống UPS 12V dạng nhỏ – bộ pin dự phòng nhỏ gọn, trạm điện di động và nguồn điện liên tục 12V DC nơi không gian và trọng lượng bị hạn chế
Bộ điều khiển và bộ biến tần sạc năng lượng mặt trời – âm báo lỗi mảng, cảnh báo ngắt kết nối ắc quy và thông báo sa thải phụ tải khi lắp đặt ngoài lưới điện

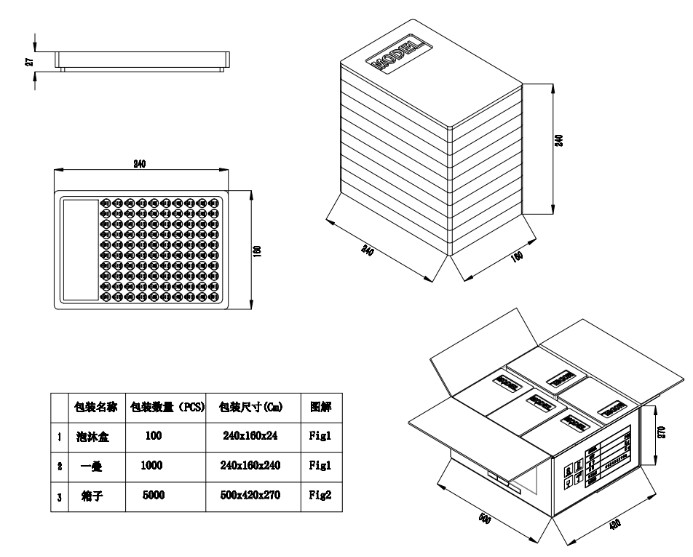

MEIDI sản xuất Bộ rung hoạt động điện từ 5V 9 mm trên dây chuyền lắp ráp xuyên lỗ chuyên dụng với quá trình kiểm tra trong từng giai đoạn – cuộn dây, lắp ráp nam châm, điều chỉnh bộ dao động và đóng gói. Cơ sở sản xuất ở Giang Tô của chúng tôi tuân theo các giao thức ISO 9001, với thiết bị kiểm tra tự động xác minh các thông số điện và đầu ra âm thanh trên mỗi thiết bị.
Trình độ chuyên môn cấp lô bao gồm:
Bảo quản ở nhiệt độ cao – 48 giờ ở +80 ± 2 oC; phục hồi đầy đủ thông số sau 2 giờ ổn định môi trường xung quanh
Bảo quản ở nhiệt độ thấp – 48 giờ ở -30 ± 2 oC; đã xác nhận kích hoạt khởi động nguội ở mức tối thiểu 8 V
Chu kỳ sốc nhiệt – 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị
Xác nhận ứng suất cơ học – rung hình sin (10–55 Hz, biên độ 1,0 mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75 cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50 ± 5 oC / 90–95% RH sau đó phục hồi 2 giờ và xác định đặc tính điện
Khả năng chịu nhiệt của mối hàn – 250 ± 5 oC trong 10 ± 0,5 giây với khoảng cách từ thân đến vật hàn là 2,0 mm

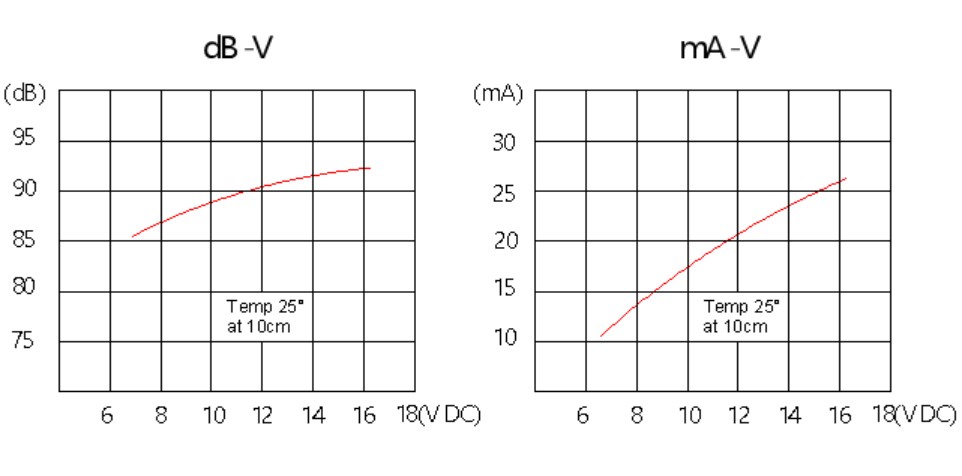

Dữ liệu lô mẫu (n=10) xác nhận hiệu suất nhất quán: áp suất âm thanh 87,3–89,7dB, dòng điện 24,9–26,5mA, tần số 2677–2723Hz – tất cả các thông số được nhóm chặt chẽ trong cửa sổ thông số kỹ thuật. Các chứng nhận bao gồm RoHS, REACH và UL94 V-0 cho vật liệu vỏ.
Câu hỏi 1: HNB09A12 có thể hoạt động từ bus công nghiệp 24V mà không cần các bộ phận bổ sung không?
Có, với một điện trở giảm hàng loạt. Ở điện áp danh định 24V, điện trở 470Ω 1W giới hạn dòng điện ở khoảng 25mA — trong thông số kỹ thuật 30mA. Đối với hệ thống 24V không được kiểm soát (phạm vi 20–28V), điện trở 680Ω sẽ cung cấp biên. Ngoài ra, có thể sử dụng kẹp điốt zener đơn giản hoặc bộ điều chỉnh độ sụt thấp cho các ứng dụng âm liên tục trong đó không mong muốn tiêu tán công suất điện trở. Không được vượt quá mức tối đa tuyệt đối 16V mà không có giới hạn dòng điện.
Câu hỏi 2: Tần số 2700 Hz hoạt động như thế nào trong môi trường khoang động cơ hoặc cabin máy móc?
Tần số cộng hưởng 2,7kHz nằm dưới phổ tiếng ồn chủ yếu của động cơ diesel (thường là sóng cơ bản và sóng hài 3–8kHz) và bơm thủy lực (băng thông rộng trên 4kHz). Việc định vị quang phổ này giúp cải thiện tỷ lệ tín hiệu trên nhiễu trong các khoang động cơ nông nghiệp, xây dựng và hàng hải, nơi các bộ rung tần số cao hơn có thể bị che đi. Âm 2700Hz cũng lan truyền với độ suy giảm khí quyển ít hơn so với các lựa chọn thay thế 4kHz trong khoảng cách ngắn điển hình trong cabin xe.
Câu hỏi 3: Phương pháp vận hành được khuyến nghị cho môi trường nhiệt độ cao là gì?
HNB09A12 được đánh giá để hoạt động liên tục từ -20°C đến +70°C. Ở nhiệt độ đạt đến giới hạn trên +70°C, tổn hao điện trở của cuộn dây tạo ra thêm nhiệt làm tăng thêm ứng suất nhiệt xung quanh. Để triển khai ở nhiệt độ cao liên tục, MEIDI khuyên bạn nên vận hành ở đầu dưới của phạm vi 8–16V để giảm thiểu sự tiêu tán cuộn dây hoặc triển khai mẫu cảnh báo theo chu kỳ nhiệm vụ thay vì âm báo liên tục để giảm tải nhiệt tích lũy. Để biết dữ liệu cụ thể về độ tin cậy ở nhiệt độ cao, hãy liên hệ với bộ phận kỹ thuật ứng dụng của nhà máy.
Câu hỏi 4: Chân cắm HNB09A12 có tương thích với các bộ rung xuyên lỗ 9 mm và 12 mm truyền thống của các nhà sản xuất khác không?
Đường kính thân 9,0mm phù hợp với các đường cắt tiêu chuẩn 9mm ở mặt trước và hầu hết các đường cắt 12mm với khe hở tối thiểu. Khoảng cách và đường kính chốt tuân theo các quy ước về bộ rung xuyên lỗ theo tiêu chuẩn ngành, cho phép thay thế dạng thả vào trong nhiều thiết kế cũ. Để xác minh tham chiếu chéo, MEIDI cung cấp bản vẽ sơ đồ chân và bảng so sánh kích thước theo yêu cầu. Tạo hình chì tùy chỉnh (thẳng, gấp khúc hoặc lệch) có sẵn cho các bố cục PCB không chuẩn.
Câu hỏi 5: Hệ số dạng 9mm nhỏ gọn ảnh hưởng như thế nào đến khả năng sống sót khi rung và sốc?
Khối lượng 0,75g và đường kính giảm 9 mm góp phần giảm tải quán tính trên các mối hàn dưới tác động và rung cơ học so với các lựa chọn thay thế lớn hơn 12 mm. Diện tích màng loa nhỏ hơn và khối lượng chuyển động thấp hơn cũng làm giảm hiệu ứng microphonic – sự kết hợp rung động cơ học không mong muốn với đầu ra âm thanh – giúp duy trì âm sắc rõ ràng trong môi trường dễ bị rung. Đối với các ứng dụng có độ rung vượt quá mức tiêu chuẩn công nghiệp, MEIDI khuyên bạn nên đánh giá hướng lắp đặt và xem xét các vòng đệm cách ly cơ học để tách phần uốn PCB khỏi vỏ bộ rung.
Để biết bảng dữ liệu kỹ thuật, ghi chú ứng dụng mạch điều khiển 12V/24V, xác minh tham chiếu chéo hoặc định giá theo khối lượng cho các chương trình ô tô và công nghiệp, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật MEIDI.
Kỹ thuật ứng dụng MEIDI thường đáp ứng các yêu cầu kỹ thuật trong vòng một ngày làm việc với sơ đồ mạch điều khiển, tính toán điện trở giảm điện áp và tài liệu tuân thủ ô tô.
