Ba biến thể điện áp — 3V (1,5–4,5V), 5V (3–7V) và 12V (8–16V) — có cùng thông số tần số cộng hưởng là 2700 ± 300 Hz
Mạch dao động tích hợp - Ứng dụng DC tạo ra đầu ra âm cố định mà không cần bộ tạo tín hiệu hoặc bộ tạo tín hiệu bên ngoài
Áp suất âm thanh ≥85 dB ở 10 cm - mức tối thiểu được chỉ định trên cả ba biến thể ở điện áp định mức tương ứng
Vỏ PBT màu đen; nhiệt độ hoạt động -20 °C đến +70 °C, nhiệt độ bảo quản -30 °C đến +80 °C

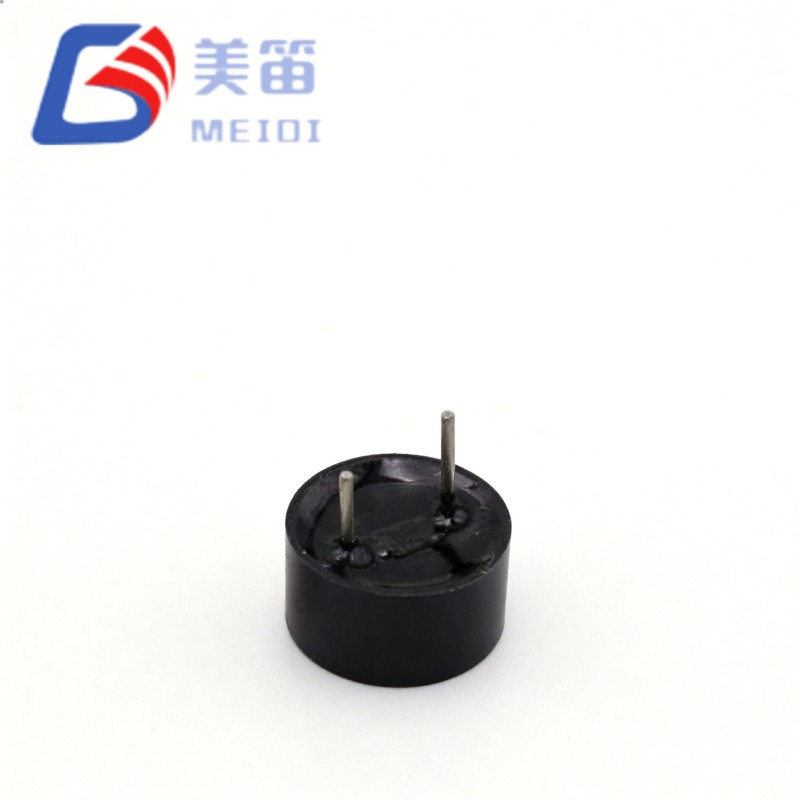

Gắn xuyên lỗ với cấu hình chốt phân cực
| tham số | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Điện áp định mức | 3 V DC | 5 V DC | 12V DC |
| Điện áp hoạt động | 1,5 – 4,5 V DC | 3 – 7V DC | 8 – 16V DC |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | 30 mA | 30 mA | 30 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Nhiệt độ hoạt động | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Nhiệt độ bảo quản | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |

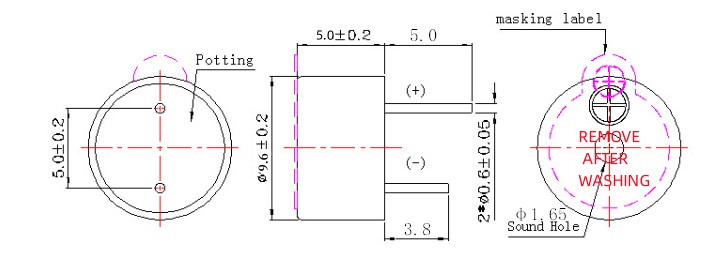

| Kích thước (Dia × H) | 9,6 × 5,0mm | 9,0 × 5,5 mm (mỗi báo cáo thử nghiệm) | 9,6 × 5,0mm |
| Cân nặng | 0,78 gam | 0,78 gam | 0,78 gam |
| Vật liệu nhà ở | PBT đen | PBT đen | PBT đen |
Bộ tạo dao động tích hợp giúp loại bỏ ổ đĩa ngoài - Ứng dụng điện áp DC tạo ra âm 2700 ± 300 Hz cố định mà không cần đến bộ tạo tín hiệu, bộ vi điều khiển hoặc bộ tạo tín hiệu bên ngoài
Ba bậc điện áp — các biến thể 3V, 5V và 12V cho phép lựa chọn dựa trên đường điện áp hệ thống có sẵn

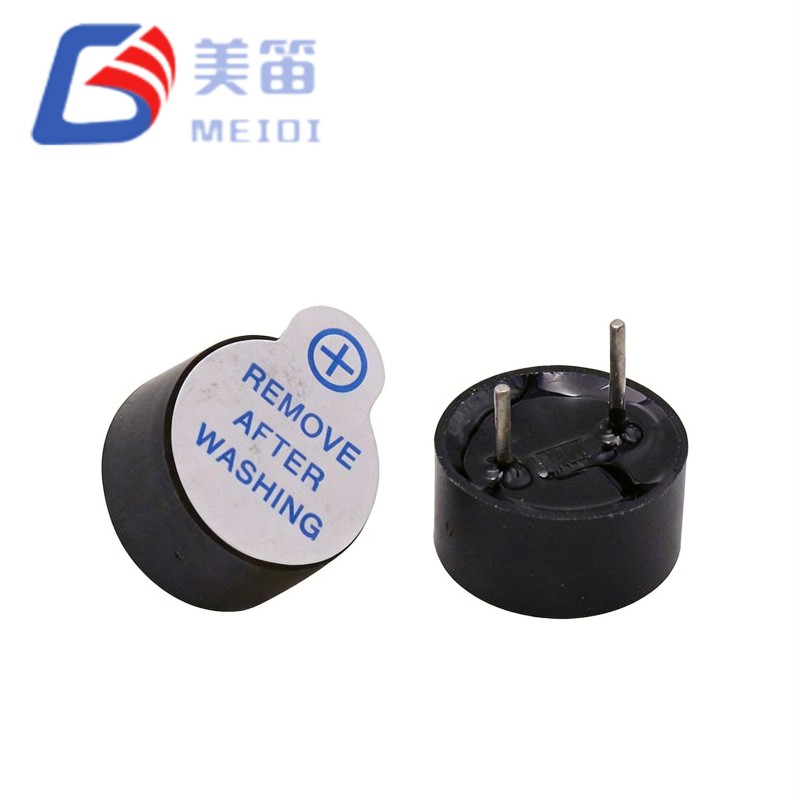

Gắn xuyên lỗ phân cực - đánh dấu phân cực pin cho biết hướng chính xác
Vỏ PBT màu đen để lắp ráp công nghiệp - tương thích với hàn sóng ở 255 ± 15 °C và hàn thủ công ở 360 ± 10 °C theo thông số kỹ thuật
30 mA rút dòng điện ở điện áp định mức - dòng điện hoạt động tối đa được chỉ định
Tần số cộng hưởng 2700 ± 300 Hz - tần số trung tâm được chỉ định với dung sai xác định
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 3 V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 1,5 – 4,5 V DC | Phạm vi liên tục |

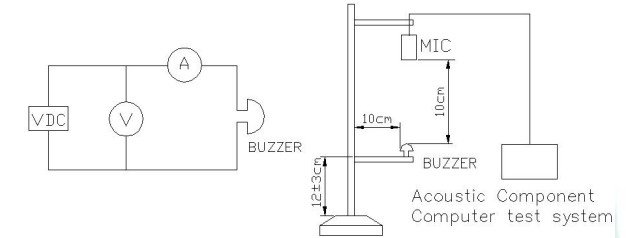

| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 3V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,6 × 5,0mm | Thân không bao gồm chân |
| Cân nặng | 0,78 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 5 V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 3 – 7V DC | Phạm vi liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 5V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 5V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 5,5mm | Mỗi báo cáo thử nghiệm; xác minh cho ứng dụng của bạn |
| Cân nặng | 0,78 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 12V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 8 – 16V DC | Phạm vi liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở mức 12V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 12V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,6 × 5,0mm | Thân không bao gồm chân |
| Cân nặng | 0,78 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
Lưu ý: Dữ liệu sau được trích từ các báo cáo thử nghiệm kèm theo thông số kỹ thuật của sản phẩm. Các giá trị này minh họa sự phân phối điển hình từ các lô sản xuất được lấy mẫu và không đảm bảo thông số kỹ thuật. Báo cáo thử nghiệm HNT-9650-05 tham khảo mẫu HNB09A03; vui lòng xác minh tên model hiện tại với MEIDI.
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Dải tần số (Hz) | Đường kính (mm) | H (mm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9,59 – 9,61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Thông số kỹ thuật được đảm bảo được liệt kê trong bảng Thông số kỹ thuật ở trên. Liên hệ với MEIDI để biết dữ liệu kiểm tra hàng loạt thực tế.
Các ứng dụng sau đây được xác định chỉ dựa trên phân tích sự phù hợp của thông số. Không ngụ ý chứng nhận ô tô, y tế hoặc an toàn. Hãy liên hệ với MEIDI để xác thực và xác nhận tuân thủ dành riêng cho ứng dụng.
Hệ thống báo động bảng điều khiển công nghiệp - chỉ báo lỗi và cảnh báo khẩn cấp trong vỏ PLC, bộ truyền động động cơ và hệ thống điều khiển quá trình nơi có sẵn các đường ray logic 12V, 5V hoặc 3.3V
Bảng điều khiển an ninh và truy cập - phát hiện xâm nhập, phát tín hiệu âm thanh khi cửa buộc mở và báo cháy; Biến thể 3V có thể phù hợp với bảng điều khiển không dây chạy bằng pin, biến thể 12V phù hợp với điện áp bus bảo mật tiêu chuẩn
Phân phối điện và thiết bị điện - cảnh báo ngắt máy cắt, cảnh báo quá tải máy biến áp và chỉ báo trạng thái thiết bị đóng cắt
Máy móc tự động hóa nhà máy - Cảnh báo lỗi CNC, cảnh báo dừng băng tải và báo hiệu trạng thái tế bào robot
Giao diện thiết bị thương mại - chỉ báo cuối chu kỳ trong máy rửa chén công nghiệp, thiết bị giặt là và máy bán hàng tự động
Sửa chữa và tân trang thiết bị cũ - ứng cử viên thay thế tiềm năng cho các bộ rung hoạt động xuyên lỗ hiện có; xác minh tính tương thích của pin và kích thước so với phần gốc trước khi sử dụng

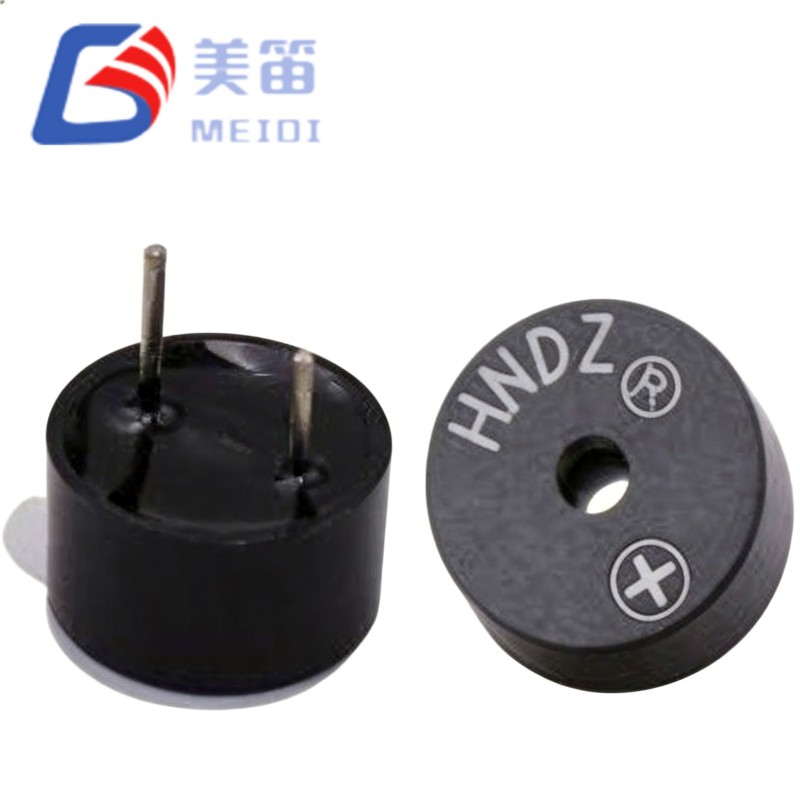

| Xem xét thiết kế | Tính năng còi chủ động điện từ 9650 |
| Nhiều điện áp hệ thống trong dòng sản phẩm | Ba biến thể (3V/5V/12V) có chung thông số tần số cộng hưởng 2700 ± 300 Hz |
| Mạch điều khiển đơn giản hóa | Bộ tạo dao động tích hợp giúp loại bỏ bộ tạo xung điện bên ngoài, bộ hẹn giờ vi điều khiển hoặc IC điều khiển còi chuyên dụng |
| Gắn xuyên lỗ | Việc gắn PCB bằng chì giúp duy trì cơ học |
| Chân phân cực | Đánh dấu cực của pin cho biết hướng chính xác |
| Nhóm sản phẩm điện áp hỗn hợp | Thông số tần số cộng hưởng giống nhau trên các biến thể 3V, 5V và 12V |
| Lắp ráp nhiệt độ cao | Vỏ PBT tương thích với hàn sóng ở 255 ° C và hàn thủ công ở 360 ° C theo thông số kỹ thuật |
Yêu cầu một mẫu để đánh giá áp suất âm thanh, mức tiêu thụ hiện tại và khả năng tương thích của chân cắm trong ứng dụng mục tiêu của bạn.
Thông số kỹ thuật của Bộ rung chủ động điện từ 9650 xác định các bài kiểm tra độ tin cậy sau:
Bảo quản ở nhiệt độ cao - 48 giờ ở +80 ± 2 ° C, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Bảo quản ở nhiệt độ thấp - 48 giờ ở -30 ± 2 ° C, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Chu kỳ nhiệt độ - 5 chu kỳ: phơi sáng -30 °C 30 phút, phơi sáng +80 °C 30 phút; khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Thử nghiệm thả rơi - ở vị trí nằm ngang, rơi tự do từ độ cao 75 cm đến 10 mm tấm gỗ cứng, 3 lần rơi; kiểm tra sự xuất hiện và đo hiệu suất điện
Kiểm tra độ rung - 10–55 Hz, biên độ 1,0 mm, trục XYZ, tổng cộng 0,5 giờ; thời gian quét từ 10 đến 55 Hz và quay lại với biên độ đơn 1,0 mm là 1 phút
Kiểm tra độ ẩm - 48 giờ ở 50 ± 5 °C / 90–95% RH, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Khả năng chịu nhiệt của chất hàn - nhúng dây dẫn vào vật hàn nóng chảy ở 250 ± 5 ° C trong 10 ± 0,5 giây, thân cách vật hàn 2,0 mm
Lưu ý: Tất cả các điều kiện thử nghiệm đều như được chỉ định trong thông số kỹ thuật của sản phẩm Bộ rung chủ động điện từ MEIDI 9650 ngày 2023-11-07. Liên hệ MEIDI để biết chi tiết về quy trình thử nghiệm sản xuất và dữ liệu thử nghiệm lô thực tế.
1. Làm cách nào để chọn giữa HNT-9650-03, HNT-9650-05 và HNT-9650-12?
Lựa chọn phụ thuộc vào điện áp nguồn DC có sẵn của bạn. HNT-9650-03 (1,5–4,5V) phù hợp với hệ thống logic 3,3V và các dự án vi điều khiển điện áp thấp. HNT-9650-05 (3–7V) phù hợp với điện áp điều khiển thiết bị tiêu chuẩn và logic công nghiệp 5V. HNT-9650-12 (8–16V) được thiết kế cho xe buýt điều khiển công nghiệp 12V và nguồn điện cho hệ thống an ninh. Cả ba biến thể đều có chung thông số tần số cộng hưởng là 2700 ± 300 Hz và cùng thông số áp suất âm thanh tối thiểu.
2. Tôi có thể sử dụng HNT-9650-03 trong hệ thống 5V hoặc HNT-9650-12 trong hệ thống 24V không?
Không được khuyến khích. Điện áp hoạt động tối đa của HNT-9650-03 là 4,5V; áp dụng rủi ro 5V vượt quá phạm vi hoạt động được chỉ định. Điện áp hoạt động tối đa của HNT-9650-12 là 16V; áp dụng 24V có nguy cơ làm hỏng cuộn dây. Đối với các hệ thống có điện áp nằm ngoài phạm vi hoạt động được chỉ định, hãy sử dụng bộ điều chỉnh điện áp hoặc điện trở nối tiếp để đưa điện áp đặt vào trong giới hạn định mức của biến thể. Liên hệ với MEIDI để biết các khuyến nghị về mạch cụ thể.
3. Sự khác biệt giữa còi chủ động và thụ động là gì và tại sao lại chọn chủ động?
Bộ rung hoạt động chứa mạch dao động tích hợp tạo ra âm thanh khi đặt điện áp DC. Bộ rung thụ động yêu cầu tín hiệu AC bên ngoài (thường là sóng vuông hoặcPWM) ở tần số cộng hưởng để tạo ra âm thanh. Thiết kế chủ động của MEIDI HNT-9650 Series loại bỏ sự cần thiết của mạch điều khiển bên ngoài, tạo ra xung điện xung hoặc sự tham gia của vi điều khiển.
4. Chân cắm của dòng HNT-9650 có tương thích với các bộ rung xuyên lỗ 9 mm hoặc 12 mm khác không?
HNT-9650-03 và HNT-9650-12 có thân đường kính 9,6 mm; HNT-9650-05 có thân máy có đường kính 9,0 mm. Để thay thế trực tiếp các bộ rung xuyên lỗ hiện có, hãy xác minh đường kính chốt, bước và cực tính so với bố cục PCB ban đầu. Liên hệ với MEIDI để xác minh tham chiếu chéo với các số bộ phận kế thừa cụ thể.
5. Quy trình hàn nào được khuyến nghị cho dòng HNT-9650?
Thông số kỹ thuật của sản phẩm xác định hàn sóng (255 ± 15 °C, 4–6 giây) và hàn thủ công (360 ± 10 °C, 2–5 giây) là các quy trình được đề xuất, được biểu thị bằng ★ ký hiệu. Cho phép hàn nóng chảy lại (đỉnh 245 ± 15 °C, 3 giây, làm nóng trước 180 °C trong 40–70 giây) với tối đa 3 lần hàn. Vật liệu vỏ PBT được chọn để tương thích với các cấu hình nhiệt độ này. Đối với lắp ráp tự động khối lượng lớn, hàn sóng là phương pháp được khuyến nghị. Đối với công việc sửa chữa và tạo nguyên mẫu, hàn thủ công được chấp nhận trong giới hạn nhiệt độ và thời gian quy định.
1. Không sử dụng điện áp vượt quá phạm vi điện áp hoạt động được chỉ định.
2. Sản phẩm này có thiết kế mở và không đáp ứng các yêu cầu về chống thấm nước hoặc rò rỉ keo.
3. Việc sử dụng kéo dài trong môi trường có khí ăn mòn có thể ăn mòn các bộ phận của còi và cản trở hoạt động bình thường.

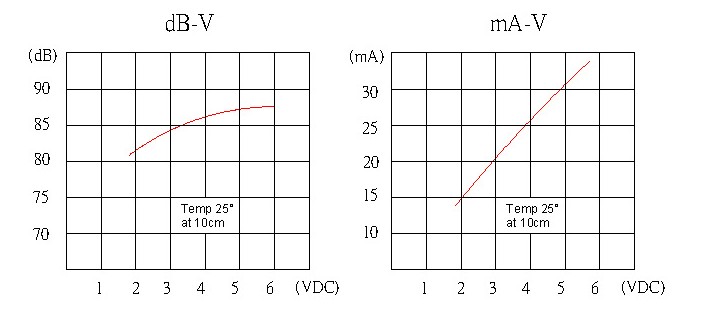

4. Hiệu suất áp suất âm thanh của còi sẽ thay đổi theo điện áp hoặc dòng điện áp dụng; đảm bảo điện áp hoặc dòng điện hoạt động đáp ứng yêu cầu kỹ thuật.
5. Tránh đặt vách ngăn trước lỗ thoát âm hoặc che nó lại vì điều này có thể dẫn đến hoạt động không ổn định.

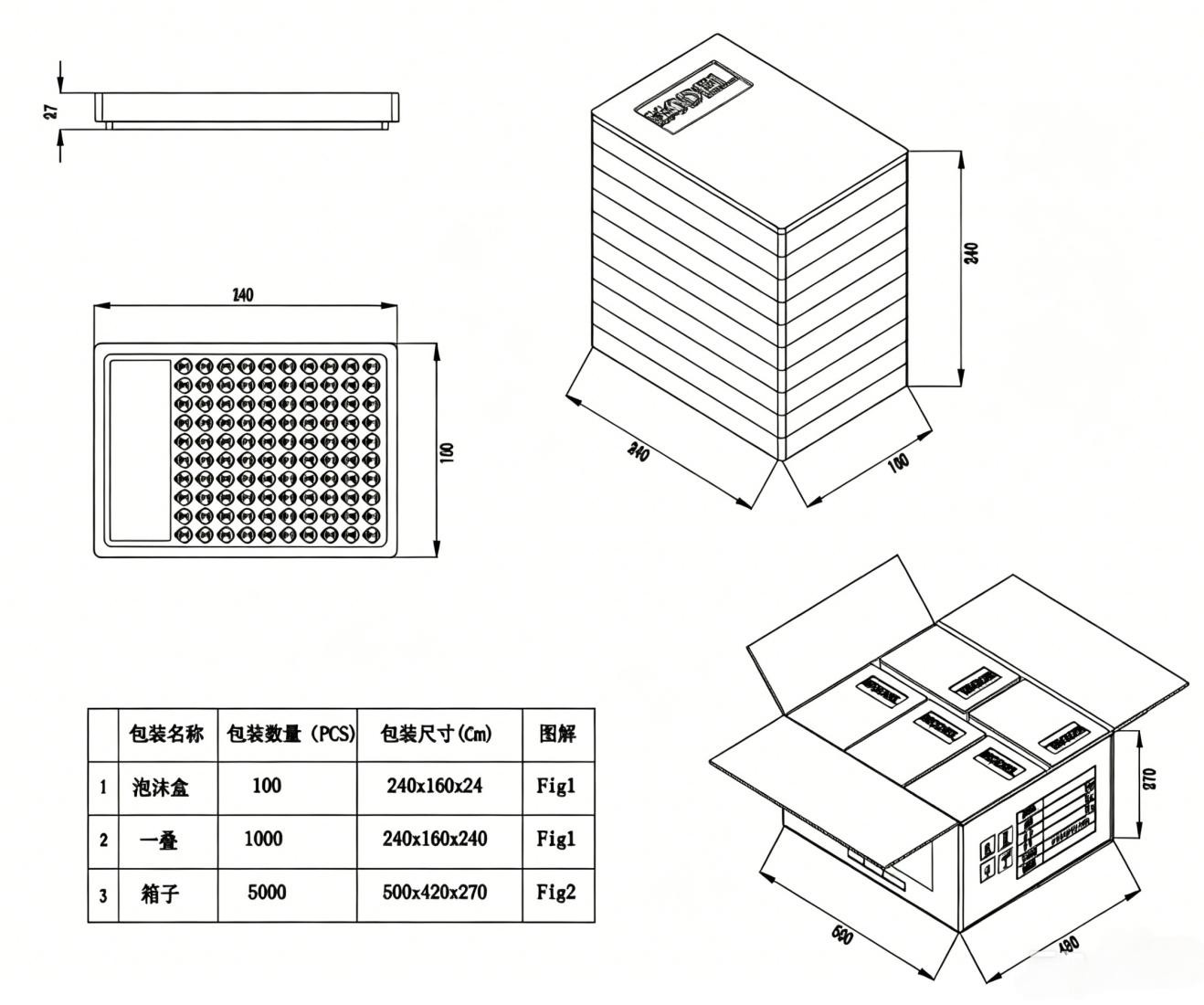

6. Còi nên được bảo quản trong bao bì thích hợp để tránh ẩm, rỉ sét và oxy hóa các cực của pin.
Để xác minh tham chiếu chéo đối với các bộ rung xuyên lỗ cũ, bảng dữ liệu sê-ri, đánh giá mẫu của các biến thể điện áp hoặc cấu hình dây dẫn tùy chỉnh, hãy liên hệ với Bộ phận Kỹ thuật Ứng dụng MEIDI.
