Bộ rung điện từ hoạt động như thế nào và tại sao nó lại cần thiết cho các hệ thống cảnh báo hiện đại?

MỘTcòi điện từlà một thành phần âm thanh điện tử nhỏ gọn giúp biến năng lượng điện thành cảnh báo âm thanh rõ ràng và đáng tin cậy thông qua rung động điện từ. Hiểu cách hoạt động của còi điện từ giúp các kỹ sư, người mua và nhà thiết kế sản phẩm chọn thiết bị báo động phù hợp cho thiết bị công nghiệp, thiết bị gia dụng, hệ thống an ninh, thiết bị y tế và thiết bị điện tử ô tô. Hướng dẫn này giải thích nguyên lý làm việc, cấu trúc bên trong, thông số kỹ thuật chính, thông số thực của sản phẩm, phương pháp lựa chọn, các lỗi thường gặp và ứng dụng thực tế của còi điện từ, được hỗ trợ bởi 15 năm kinh nghiệm sản xuất xuất khẩu tại MEIDI.

Buzzer điện từ là gì?

Bộ rung điện từ là một thiết bị âm thanh điện tử tạo ra âm thanh có thể nghe được bằng cách sử dụng cuộn dây điện từ, nam châm vĩnh cửu và màng rung. Không giống như bộ rung áp điện hoạt động dựa trên biến dạng gốm, bộ rung điện từ tạo ra âm thanh thông qua rung động cơ học được điều khiển bởi từ trường. Bộ rung điện từ được sử dụng rộng rãi ở bất cứ nơi nào cần âm báo thức đơn giản, tức thời và chi phí thấp. Hầu hết các chuông điện từ đều được đặt trong một hộp nhựa nhỏ và có thể gắn trực tiếp lên bảng mạch in. Vì bộ rung điện từ có cấu trúc đơn giản nên nó mang lại hiệu suất ổn định và tuổi thọ lâu dài ngay cả trong những môi trường đòi hỏi khắt khe.

Bộ rung điện từ hiện đại có sẵn trong các gói xuyên lỗ và gắn trên bề mặt (SMD), với điện áp định mức từ 1,5 V đến 24 V. Các nhà sản xuất như MEIDI phát triển các giải pháp bộ rung điện từ tùy chỉnh để đáp ứng các yêu cầu công nghiệp, thương mại và tiêu dùng khác nhau.

Bộ rung điện từ hoạt động như thế nào?

Nguyên lý làm việc của còi điện từ dựa trên cảm ứng điện từ và rung cơ học nhanh. Khi đặt một điện áp định mức, dòng điện chạy qua cuộn dây và tạo ra từ trường. Từ trường này thu hút một phần ứng được nối với màng ngăn. Khi dòng điện được chuyển đổi bằng bộ dao động bên trong hoặc tín hiệu truyền động bên ngoài, phần ứng sẽ di chuyển qua lại và màng ngăn rung để tạo ra sóng áp suất âm thanh trong không khí.

Tần số rung quyết định cao độ của âm thanh, trong khi mức áp suất âm thanh, được đo bằng decibel (dB), quyết định âm lượng của còi điện từ. Trong bộ rung điện từ đang hoạt động, bộ dao động được tích hợp sẵn nên thiết bị sẽ phát ra âm thanh ngay khi cấp nguồn. Trong bộ rung điện từ thụ động, phải cung cấp tín hiệu sóng vuông bên ngoài để đặt tần số. Sự khác biệt này là điều quan trọng nhất cần hiểu trước khi chọn bộ rung điện từ cho một thiết kế mới.

Các thành phần cốt lõi của bộ rung điện từ

Bộ rung điện từ có chứa một số bộ phận phối hợp với nhau để tạo ra âm thanh. Cuộn dây điện từ tạo ra từ trường điều khiển chuyển động. Nam châm vĩnh cửu cung cấp một tham chiếu từ tính cố định cho phần ứng. Cơ hoành, thường là một đĩa kim loại mỏng, chuyển đổi lực từ thành rung động. Phần ứng liên kết mạch từ với màng ngăn. Vỏ bảo vệ các bộ phận bên trong khỏi bụi, hơi ẩm và va đập. Các chân đầu cuối kết nối còi điện từ với mạch ngoài.

Chất lượng của từng bộ phận ảnh hưởng trực tiếp đến mức áp suất âm thanh, độ ổn định tần số và tuổi thọ của còi điện từ. Các nhà sản xuất chuyên nghiệp tập trung vào quy trình sản xuất chính xác để duy trì hiệu suất ổn định trên mỗi lô.

Bộ rung điện từ chủ động và thụ động

Bộ rung điện từ hoạt động có mạch điều khiển tích hợp và tạo ra âm thanh cố định ở tần số đã đặt khi được cấp nguồn. Bộ rung điện từ thụ động không có bộ dao động bên trong; người dùng phải cung cấp tín hiệu xen kẽ để kiểm soát tần số và âm thanh. Bộ rung điện từ hoạt động dễ sử dụng hơn và lý tưởng cho các báo thức và nhắc nhở trạng thái đơn giản. Bộ rung điện từ thụ động cung cấp khả năng điều khiển âm thanh linh hoạt cho các giai điệu hoặc các kiểu cảnh báo khác nhau.

Cả hai loại đều có chung nguyên lý làm việc điện từ cơ bản. Khi chọn giữa bộ rung điện từ chủ động và thụ động, hãy xem xét liệu thiết bị chủ có thể tạo tín hiệu truyền động hay không và ứng dụng cần tùy chỉnh âm thanh đến mức nào.

Thông số kỹ thuật chính bạn phải hiểu

Việc chọn một bộ rung điện từ đòi hỏi phải đọc kỹ bảng dữ liệu của nó. Điện áp định mức và dải điện áp hoạt động thể hiện nguồn điện đầu vào an toàn cho thiết bị. Tần số cộng hưởng, được biểu thị bằng hertz (Hz), là âm mà còi điện từ tạo ra. Mức áp suất âm thanh (SPL), được biểu thị bằng decibel (dB), cho thấy âm lượng ở một khoảng cách cố định, thường là 10 cm. Dòng điện định mức, được đo bằng miliampe (mA), cho biết thiết bị tiêu thụ bao nhiêu năng lượng. Trở kháng, được đo bằng ohm, chủ yếu quan trọng đối với các loại thụ động. Sự hiểu biết rõ ràng về các thông số kỹ thuật này sẽ ngăn ngừa sự không khớp và đảm bảo bộ rung điện từ hoạt động như mong đợi ở sản phẩm cuối cùng.

Thông số sản phẩm Buzzer điện từ

Bảng dưới đây liệt kê các mẫu còi điện từ tiêu biểu của MEIDI và cơ sở sản xuất của nó, với các thông số thực được rút ra từ danh mục sản phẩm thống nhất. Những giá trị này giúp người mua so sánh bộ rung điện từ với nhu cầu của một ứng dụng cụ thể.

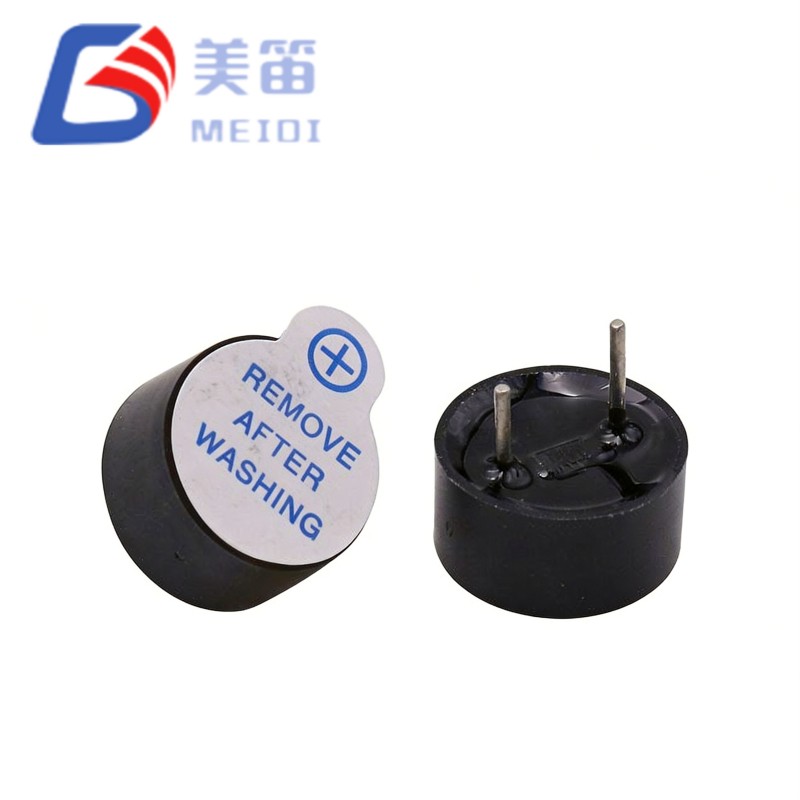

Để có danh mục còi điện từ đầy đủ, bao gồm cả phiên bản SMD và nhiệt độ cao, hãy truy cậpDanh mục sản phẩm còi điện từhoặccòi hoạt động điện từ 9650trang.

Tại sao nên chọn Bộ rung điện từ cho hệ thống cảnh báo

Các nhà sản xuất thiết bị chọn bộ rung điện từ cho hệ thống cảnh báo vì nó mang lại những lợi ích thiết thực mà loa và mô-đun âm thanh phức tạp không thể sánh được ở cùng một mức giá.

Bộ rung điện từ và bộ rung áp điện

Cả còi điện từ và còi áp điện đều là những thiết bị cảnh báo phổ biến nhưng chúng khác nhau về cấu trúc và trường hợp sử dụng tốt nhất. Còi điện từ sử dụng cuộn dây, nam châm vĩnh cửu và màng ngăn. Bộ rung áp điện sử dụng phần tử gốm uốn cong dưới điện áp. Bộ rung điện từ thường cho âm thanh tần số thấp mạnh hơn, trong khi bộ rung áp điện chiến thắng khi tiêu thụ điện năng cực thấp. Việc lựa chọn giữa chúng phụ thuộc vào mức điện áp, độ ồn và không gian bo mạch.

Để so sánh sâu hơn, hãy đọc hướng dẫn của chúng tôi vềcòi áp điệnvà cách nó bổ sung cho bộ rung điện từ trong các thiết kế hỗn hợp.

Các ứng dụng phổ biến của Bộ rung điện từ

Bộ rung điện từ xuất hiện trong nhiều ngành công nghiệp vì độ tin cậy và khả năng thông báo tức thời.

• Kiểm soát công nghiệp:Cảnh báo máy, tín hiệu cảnh báo và lời nhắc vận hành.
• Hệ thống an ninh:Cảnh báo truy cập trái phép và trường hợp khẩn cấp.
• Thiết bị gia dụng:Lò vi sóng, máy giặt và các thiết bị thông minh.
• Điện tử ô tô:Hệ thống cảnh báo và chỉ báo bảng điều khiển.
• Thiết bị y tế:Thông báo âm thanh cho các thiết bị giám sát.
• IoT và thiết bị đeo:Bộ phận còi điện từ SMD nhỏ gọn dành cho các thiết bị nhỏ.

Cách chọn Bộ rung điện từ phù hợp

Việc chọn đúng bộ rung điện từ có nghĩa là cân bằng các nhu cầu về điện, cơ khí và môi trường. Trước tiên hãy xác nhận điện áp định mức và dải điện áp hoạt động. Sau đó, khớp mức áp suất âm thanh tính bằng decibel với mức tiếng ồn của môi trường. Chọn tần số mà người dùng có thể nghe rõ. Quyết định giữa việc lắp xuyên lỗ và lắp SMD dựa trên cách bố trí bảng mạch. Kiểm tra phạm vi nhiệt độ hoạt động và mọi mức độ bảo vệ cần thiết. Cuối cùng, xác minh các chứng nhận như RoHS, REACH và CE.

Làm việc với nhà cung cấp có kinh nghiệm như MEIDI cho phép khách hàng nhận được các đề xuất chuyên nghiệp và bộ rung điện từ tùy chỉnh được thiết kế theo yêu cầu thực tế của dự án.

Mẹo lắp đặt và nối dây điện từ

Việc lắp đặt đúng sẽ giúp bộ rung điện từ hoạt động tốt trong nhiều năm. Đối với bộ rung điện từ đang hoạt động, hãy quan sát cực tính và kết nối điện áp định mức với các chân được đánh dấu. Đối với bộ rung điện từ thụ động, hãy cung cấp tín hiệu sóng vuông sạch trong tần số được chỉ định. Giữ cho ổ cắm âm thanh không bị cản trở bởi vỏ bọc. Đối với các loại SMD, hãy tuân theo cấu hình chỉnh lại dòng chảy và tránh làm cuộn dây quá nóng. Bố cục cẩn thận ngăn ngừa hầu hết các lỗi trường của bộ rung điện từ.

Các vấn đề và giải pháp chung về bộ rung điện từ

Kiểm tra và kiểm soát chất lượng của bộ rung điện từ

Bộ rung điện từ đáng tin cậy phải vượt qua bài kiểm tra có kỷ luật. MEIDI kiểm tra mức áp suất âm thanh, tần số cộng hưởng, dòng điện định mức, hình thức bên ngoài và tuổi thọ sử dụng trên dây chuyền sản xuất. Với 15 năm kinh nghiệm xuất khẩu, cơ sở sản xuất kiểm soát cuộn dây, vị trí nam châm và cân bằng màng ngăn để mọi bộ rung điện từ đều đáp ứng các thông số kỹ thuật đã công bố. Người mua nhận được hiệu suất cảnh báo nhất quán trên các đơn đặt hàng lớn.

Xu hướng: Thu nhỏ và Bộ rung điện từ SMD

Thị trường còi điện từ đang hướng tới các bộ phận nhỏ hơn, gắn trên bề mặt cho các sản phẩm IoT, y tế và thiết bị đeo. Các dòng còi điện từ SMD như dòng MLT đóng gói một cuộn dây, nam châm và màng ngăn vào các gói dưới 10 mm trong khi vẫn duy trì mức áp suất âm thanh mạnh. Xu hướng này cho phép các nhà thiết kế thêm cảnh báo bằng âm thanh vào các thiết bị nơi không gian từng quá chật hẹp đối với bộ rung điện từ xuyên lỗ.

Câu hỏi thường gặp

Câu 1: Mục đích chính của còi điện từ là gì?
Trả lời: Bộ rung điện từ cung cấp các cảnh báo, cảnh báo, lời nhắc và tín hiệu trạng thái bằng âm thanh trong thiết bị điện tử.

Câu 2: Sự khác biệt giữa còi điện từ chủ động và thụ động là gì?
Trả lời: Bộ rung điện từ hoạt động có bộ tạo dao động tích hợp và phát ra âm thanh ở tần số cố định khi được cấp nguồn. Bộ rung điện từ thụ động cần có tín hiệu truyền động bên ngoài để đặt âm báo.

Câu 3: Chuông điện từ có thể hoạt động trong bao lâu?
Trả lời: Tuổi thọ sử dụng phụ thuộc vào chất lượng thiết kế, điều kiện vận hành, độ ổn định điện áp và tần suất sử dụng. Các mô hình chất lượng cao chạy đáng tin cậy trong nhiều năm.

Q4: Chuông điện từ có thể được tùy chỉnh?
Đ: Vâng. MEIDI có thể tùy chỉnh điện áp, mức âm thanh, kích thước, thiết bị đầu cuối và cách lắp đặt theo yêu cầu của khách hàng.

Câu 5: Chuông điện từ có được chứng nhận không?
Trả lời: Sản phẩm tiêu chuẩn đáp ứng các yêu cầu RoHS, REACH và CE để xuất khẩu toàn cầu.

Câu hỏi 6: Còi điện từ SMD có to như còi xuyên lỗ không?
Trả lời: Các bộ phận của còi điện từ SMD hiện đại đạt đến mức áp suất âm thanh tương đương tính bằng decibel trong khi tiết kiệm không gian bảng mạch.

Phần kết luận

Bộ rung điện từ đóng vai trò quan trọng trong các hệ thống điện tử hiện đại bằng cách cung cấp các thông báo âm thanh nhanh chóng, đáng tin cậy và hiệu quả. Cấu trúc đơn giản, khả năng thích ứng mạnh mẽ và phạm vi ứng dụng rộng rãi khiến nó trở thành lựa chọn lý tưởng cho các thiết bị công nghiệp, điện tử tiêu dùng, hệ thống ô tô và thiết bị an toàn. Việc chọn đúng bộ rung điện từ đòi hỏi phải chú ý đến điện áp, âm thanh phát ra, kích thước và môi trường.

MEIDI tiếp tục cung cấp các sản phẩm còi điện từ đáng tin cậy và các giải pháp tùy chỉnh giúp khách hàng cải thiện hiệu suất và độ tin cậy của sản phẩm. Nếu bạn cần hỗ trợ bộ rung điện từ chuyên nghiệp, bảng thông số đầy đủ hoặc mẫu tùy chỉnh, vui lòngliên hệ với chúng tôihôm nay để biết thêm thông tin.
