Giang Tô MeidiĐội ngũ R&D chuyên nghiệp của chúng tôi phát triển các máy rung áp điện thụ động có độ chính xác cao, công suất thấp với khả năng kiểm soát chất lượng toàn diện và khả năng tùy chỉnh hoàn chỉnh về tần số, kích thước, và các thông số kỹ thuật về môi trường. Gia công gốm trong nhà, in điện cực và âm thanh mô tả đặc tính cho phép nhóm kỹ thuật tinh chỉnh hành vi cộng hưởng và giá trị điện dung để phù hợp với yêu cầu mạch điều khiển cụ thể. Đối với các dự án OEM, tạo mẫu nhanh và tiền sản xuất các mẫu được hỗ trợ bởi dữ liệu thử nghiệm cấp lô.
Bộ rung áp điện thụ động tận dụng công nghệ đầu dò gốm tiên tiến để mang lại âm thanh rõ ràng đầu ra âm thanh với mức tiêu thụ năng lượng tối thiểu và kiểm soát thiết kế hoàn toàn đối với đầu ra âm thanh. Những thành phần linh hoạt này được sử dụng rộng rãi trong điện tử ô tô, thiết bị y tế, hệ thống an ninh cao cấp, thiết bị điện tử tiêu dùng di động và điều khiển công nghiệp ngoài trời các ứng dụng yêu cầu các mẫu âm thanh có thể lập trình được.
Phần tử gốm áp điện tạo ra sóng âm thông qua rung động cơ học khi một tín hiệu AC bên ngoài được áp dụng. Nguyên tắc này cung cấp đáp ứng tần số cao và hiệu suất ổn định trong phạm vi nhiệt độ rộng khi so sánh với các lựa chọn thay thế điện từ. Cấu trúc mỏng, nhẹ cho phép tích hợp vào các thiết kế có không gian hạn chế mà không cần làm ảnh hưởng đến hiệu suất âm thanh.
Các kỹ sư có thể điều khiển những chiếc còi này bằng nhiều dạng sóng khác nhau để tạo ra âm báo cảnh báo đặc biệt, trình tự âm nhạc hoặc các mẫu âm thanh phức tạp được điều chỉnh theo yêu cầu sản phẩm cụ thể. Với mức tiêu thụ dòng điện tối thiểu và tuổi thọ hoạt động kéo dài, áp điện thụ động còi là sự lựa chọn thiết thực cho các ứng dụng chạy bằng pin và có yêu cầu cao về môi trường.
Bộ rung áp điện thụ động không chứa bộ dao động. Âm thanh chỉ được phát ra khi Mạch chủ cung cấp một điện áp xoay chiều, thường là tín hiệu sóng vuông hoặc tín hiệuPWM, ở tần số cộng hưởng cơ học của phần tử gốm. Điểm cộng hưởng này thường ở giữa 2kHz và 6kHz, được thiết lập trong quá trình sản xuất bởi độ dày, đường kính và độ cứng của nền. Điều khiển bộ rung chính xác ở mức cộng hưởng sẽ mang lại âm thanh phát ra lớn nhất, nhưng thay đổi tần số một chút có thể tạo ra các hiệu ứng cao độ khác nhau. Biên độ của điện áp ổ đĩa điều khiển âm lượng và có thể bao gồm một điện trở nối tiếp để hạn chế mức đỉnh dòng điện qua tải điện dung.
Vì dạng sóng được tạo ra bên ngoài nên một đầu ra của bộ vi điều khiển có thể điều khiển một số bộ rung áp điện thụ động song song hoặc có thể tạo ra cùng một bộ rung để phát ra trình tự giai điệu khác nhau. Tính linh hoạt này không có sẵn vớiBộ rung áp điện hoạt động, chứa một bộ dao động bên trong cố định và phát ra một âm thanh duy nhất khi được cấp nguồn. cho các thiết kế cần âm cao hơn mức mà bộ rung điện từ có thể cung cấp, Đơn vị áp điện thụ động thường được kết hợp với mộtBộ rung thụ động từ tínhche đậy cả cảnh báo tần số thấp và cao từ cùng một bảng điều khiển.
Cả hai loại còi thụ động áp điện và điện từ đều yêu cầu tín hiệu truyền động bên ngoài, nhưng ký tự âm thanh của chúng khác nhau. Các loại áp điện tự nhiên cộng hưởng ở mức cao hơn tần số, thường là từ 2kHz đến 6kHz và tạo ra âm thanh sắc nét, xuyên thấu với âm lượng thấp trận hòa hiện tại. Bộ rung thụ động điện từ hoạt động ở tần số thấp hơn, thường là 200Hz đến 3kHz và tạo ra âm thanh ấm hơn, đầy đặn hơn. Phiên bản áp điện thường được ưa chuộng hơn trong các thiết bị chạy bằng pin do dòng điện chờ không đáng kể và hiệu suất cao ở mức tần số cao. Khi cần lắp ráp gắn trên bề mặt,Bộ rung thụ động áp điện SMDcung cấp các đặc tính ổ đĩa ngoài tương tự trong gói tương thích với chức năng chỉnh lại dòng.
Bộ rung áp điện thụ động của MEIDI có thể được tùy chỉnh theo tần số cộng hưởng, điện dung, vật liệu nền, và phong cách kết thúc. Đội ngũ kỹ thuật sử dụng gốm sứ trong nhà công thức và tạo mẫu điện cực để điều chỉnh phản ứng âm thanh trong phạm vi thực tế. Đối với sản xuất số lượng lớn, các mẫu được cung cấp báo cáo đặc tính bao gồm tần số phản hồi, mức áp suất âm thanh và trở kháng, do đó hiệu suất có thể được xác minh trong bao vây mục tiêu trước khi hoàn thiện thiết kế. Quá trình được chứng nhận ISO9001 cũng bao gồm kiểm tra độ tin cậy định kỳ như chu kỳ nhiệt, lưu trữ độ ẩm và độ rung sức chịu đựng.
Hỏi: Những loại dạng sóng nào có thể được sử dụng để điều khiển bộ rung áp điện thụ động của bạn?
Trả lời: Các kỹ sư có thể sử dụng chuỗi sóng vuông, sóng hình sin hoặc chuỗi xungPWM. Hình dạng sóng ảnh hưởng đến nội dung hài hòa của âm thanh, nhưng sóng vuông ở tần số cộng hưởng thường tạo ra mức áp suất âm thanh cao nhất. Điện áp đỉnh tới đỉnh phải duy trì trong phạm vi hoạt động định mức của còi để tránh làm hỏng gốm.
Câu hỏi: Bộ rung áp điện thụ động có thể được điều khiển trực tiếp từ chân vi điều khiển không?
Trả lời: Có, miễn là điện áp chân cắm nằm trong phạm vi hoạt động của còi và vi điều khiển có thể cung cấp dòng điện cần thiết. Để có đầu ra to hơn hoặc khi sử dụng điện áp thấp logic, nên sử dụng bộ đệm bóng bán dẫn để tăng biên độ ổ đĩa.
Bảng dưới đây liệt kê tất cả các thông số kỹ thuật tiêu chuẩn của sản phẩm trong dòng sản phẩm này. Các giải pháp tùy chỉnh có sẵn theo yêu cầu của bạn; xin vui lòng liên hệ với chúng tôi để biết thêm các yêu cầu tùy chỉnh.
| Người mẫu | Hình ảnh sản phẩm | Điện áp định mức (Vp-p) | Điện áp hoạt động (Vp-p) | Mức áp suất âm thanh @10cm (dB) | Dòng điện hoạt động (mA) | Tần số cộng hưởng (Hz) | Nhiệt độ hoạt động (°C) | Trọng lượng (g) | Kích thước (mm) |

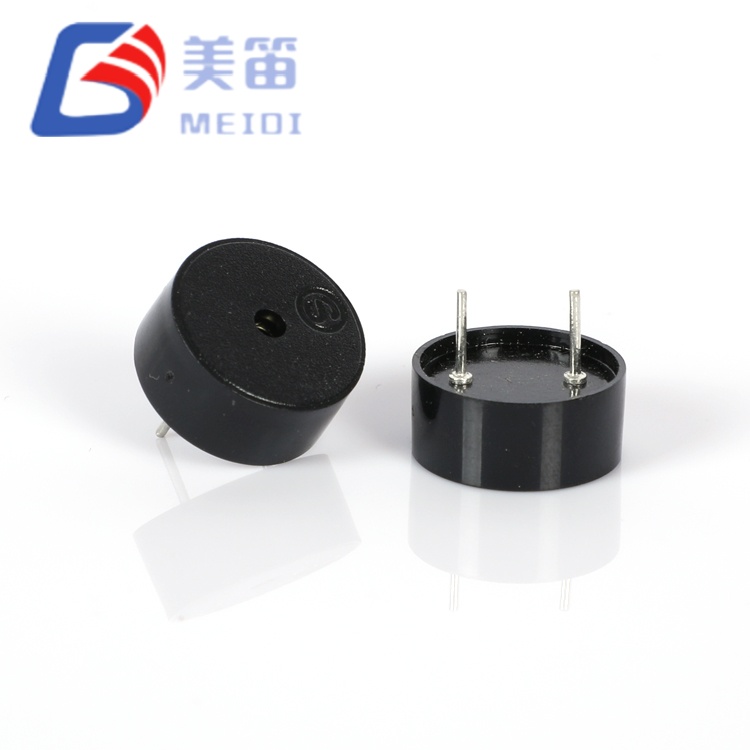

| HNR-1255 PA6.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | 10 @4000Hz 5Vp-p | 4000±500 | -20~+70 | 0,60±0,2 | Ø12,5 × 5,5 |
| HNR-1404 |
|
5 | 1~30 | ≥70 @4000Hz 5Vp-p | 5 @4000Hz 5Vp-p | 4000 | -20~+60 | 0,45±0,1 | Ø13.0×2.5 |

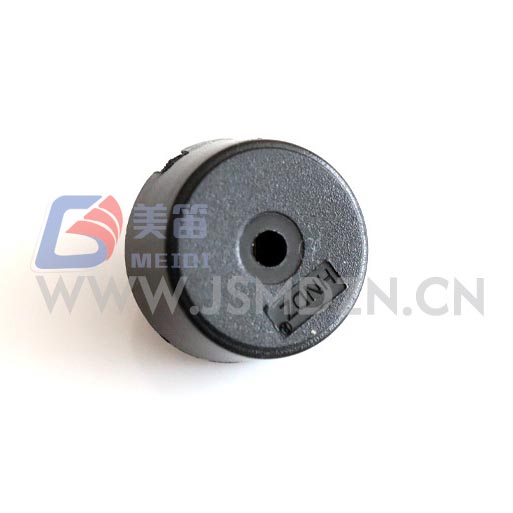

| HNR-1404 PA7.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | 10 @4000Hz 5Vp-p | 4000 | -20~+70 | 0,67±0,1 | Ø13.8×4.0 |

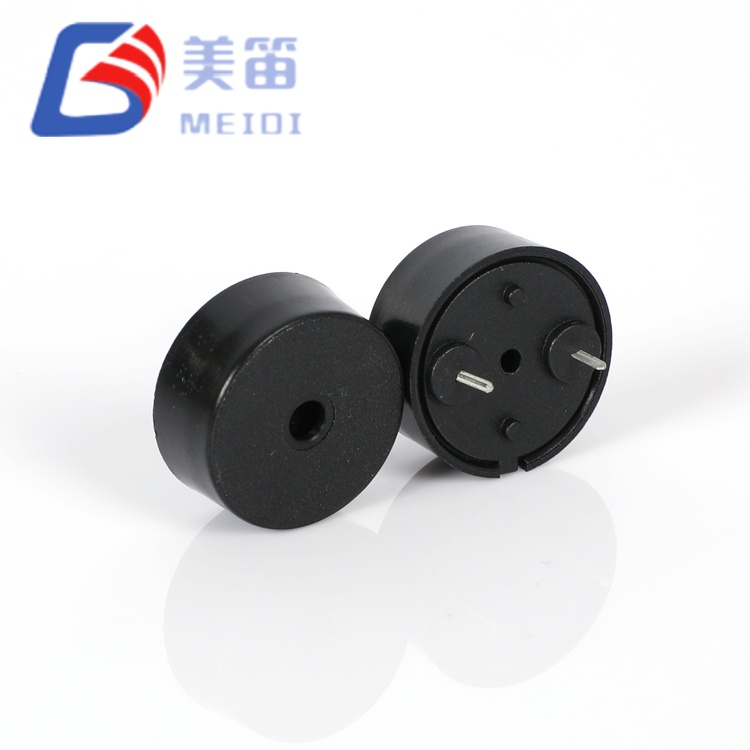

| HNR-1708 PA10 |
|
12 | 1~30 | ≥75 @2000Hz 12Vp-p | 5 @2000Hz 12Vp-p | 2000±500 | -20~+70 | 1.4 | Ø17.0×8.0 |
| HNR-1708 |
|
12 | 1~30 | ≥85 @3000Hz 12Vp-p | 5 @3000Hz 12Vp-p | 3000±500 | -20~+70 | 1 | Ø17.0×8.0 |
| HNR-2207 |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | 8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
| HNR-2310A |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | 8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
