Bộ rung thụ động áp điện 17 * 8 mm

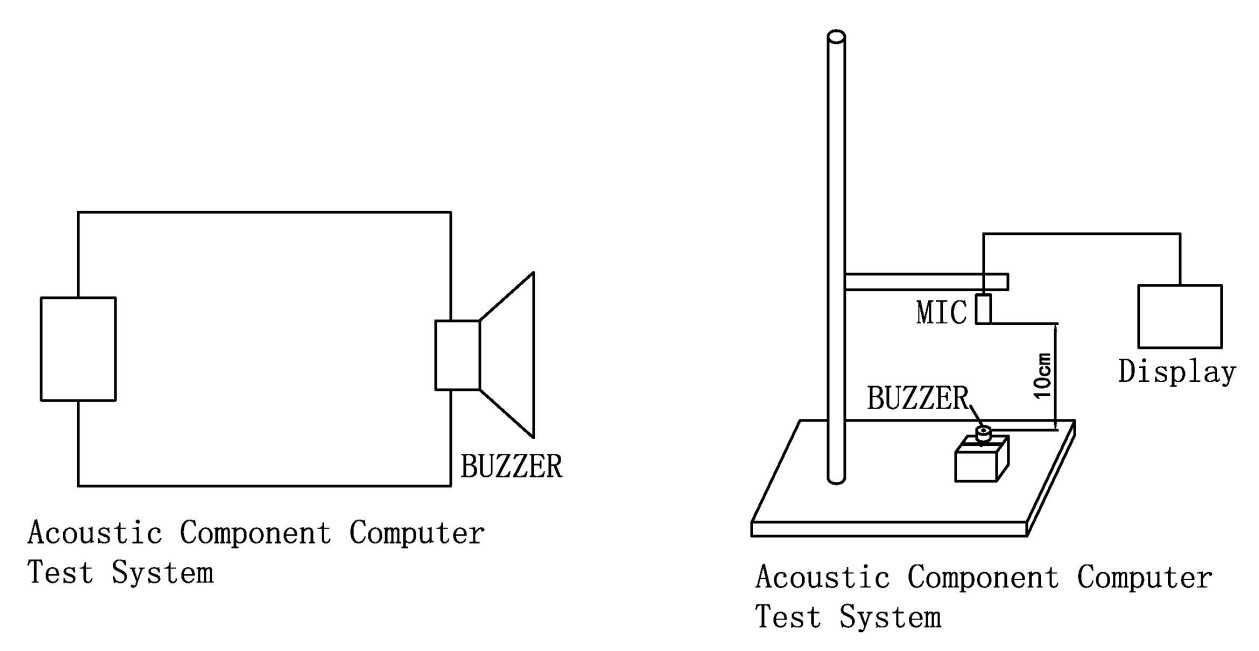

Bộ rung thụ động áp điện 17*8mm cung cấp hai biến thể tần số — 3000Hz và 2000Hz — trong một gói xuyên lỗ Φ17×8 mm giống hệt nhau. Cả hai đều là máy đo áp điện thụ động dựa vào dạng sóng truyền động AC bên ngoài để tạo ra âm thanh có thể nghe được. Bởi vì dấu chân, khoảng cách pin và kích thước vỏ được chia sẻ giữa hai mô hình, một bố cục PCB duy nhất có thể đáp ứng cả hai tần số mà không cần thay đổi cơ học. HNR‑1708 cung cấp ≥85dB ở 3000Hz, trong khi HNR‑1708 PA10 cung cấp ≥75dB ở tần số 2000Hz, cả hai đều được đo ở khoảng cách 10 cm với sóng vuông 12Vp‑p. Mức tiêu thụ hiện tại đối với một trong hai biến thể vẫn ở mức hoặc dưới 5mA. Vỏ PBT màu đen và 1–30Vp‑p phạm vi hoạt động làm cho dòng sản phẩm này phù hợp với nhiều loại thiết bị trong nhà trong đó bộ vi điều khiển chủ hoặc bộ tạo dao động chuyên dụng cung cấp tín hiệu điều khiển.

Hai lựa chọn tần số — 3000Hz (HNR‑1708) hoặc 2000Hz (HNR‑1708 PA10) — từ cùng một vùng phủ sóng

Thiết kế thụ động - yêu cầu ổ đĩa vuông hoặc xung bên ngoài ở tần số cộng hưởng

định mức 12 Vp‑p, phạm vi hoạt động 1–30 Vp‑p; 5 mA rút hiện tại

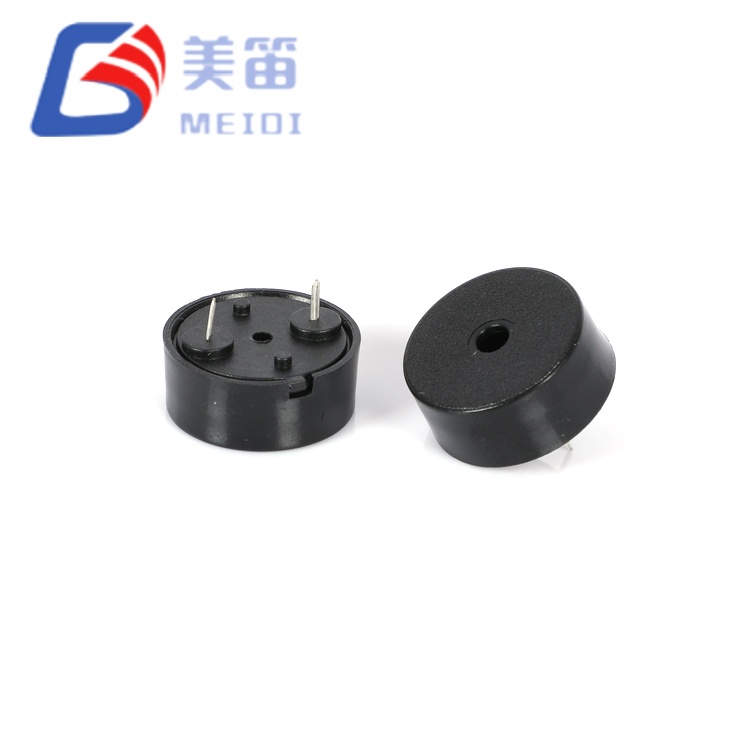

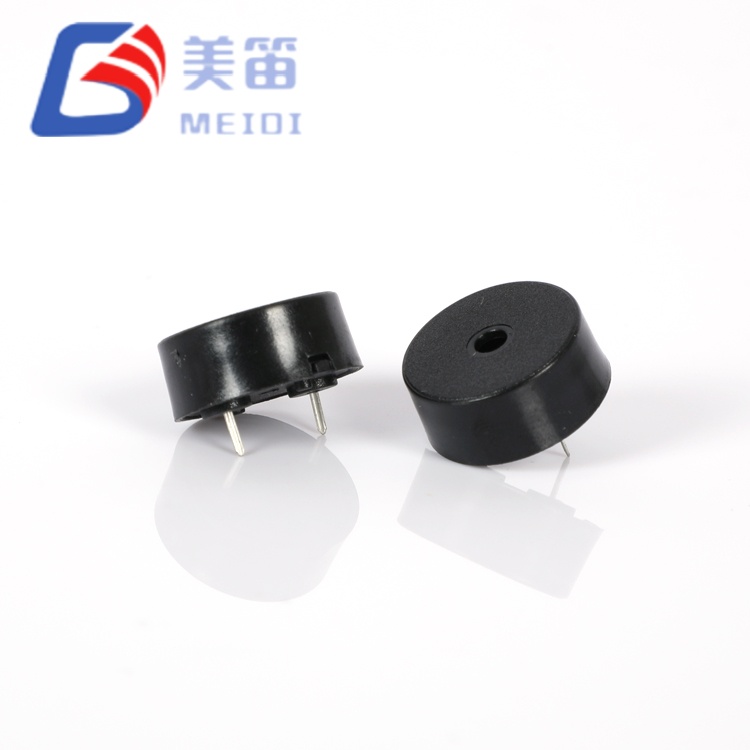

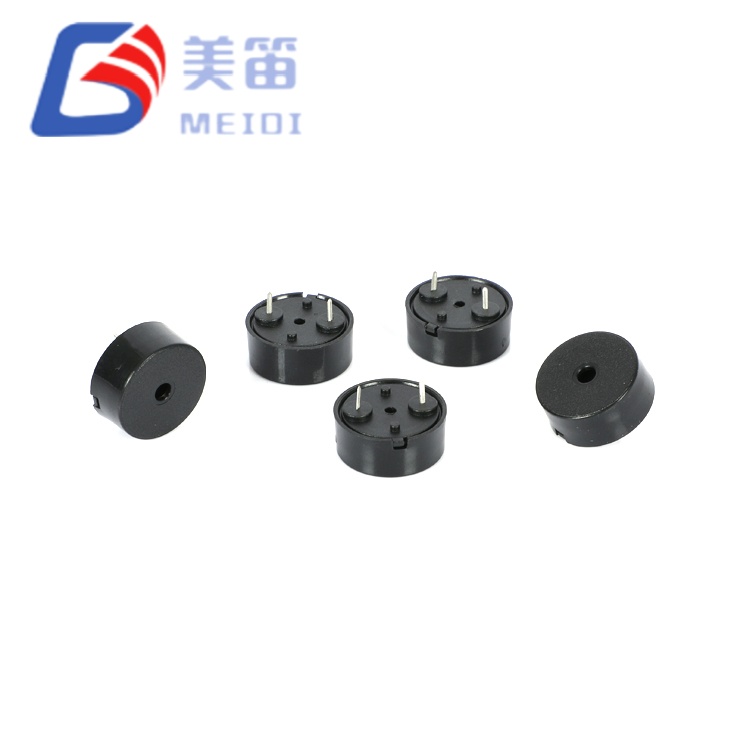

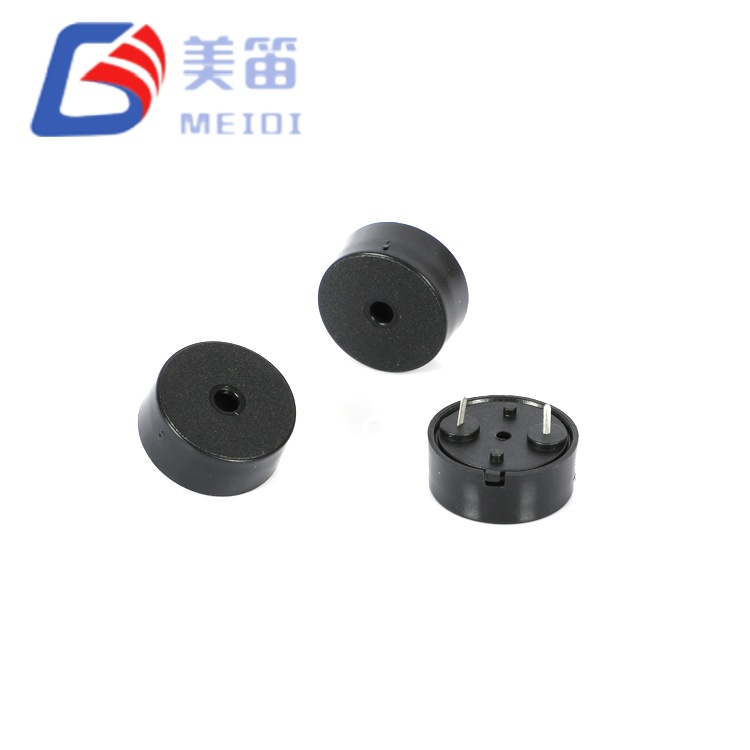

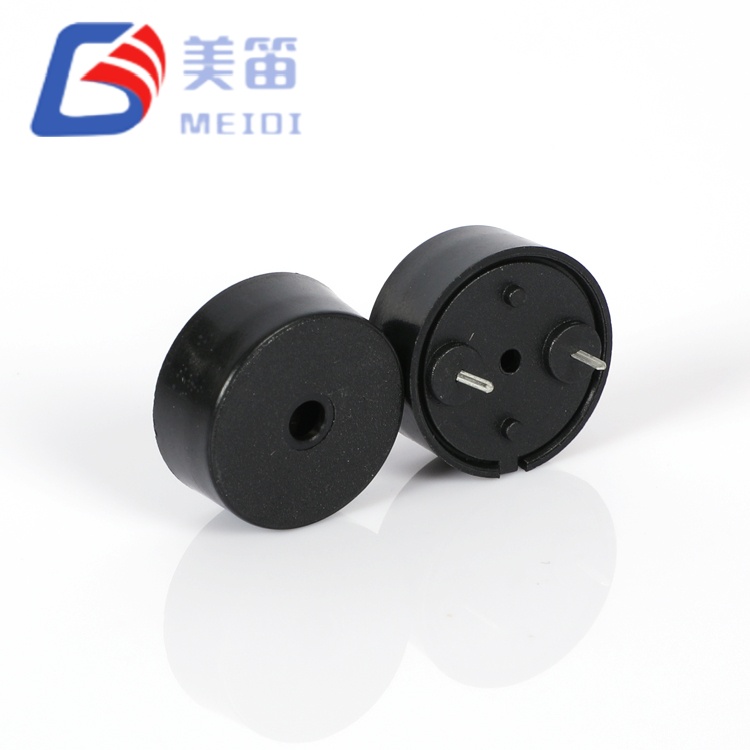

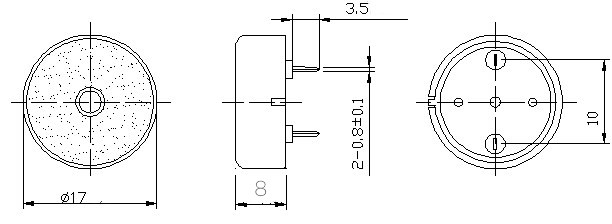

Gói xuyên lỗ PBT đen Φ17,0×8,0mm, tương thích với sóng và hàn thủ công

Nhiệt độ hoạt động: -20oC đến +70oC liên tục

Hướng dẫn lựa chọn mô hình

Việc lựa chọn giữa HNR‑1708 và HNR‑1708 PA10 chủ yếu phụ thuộc vào mong muốn yêu cầu về tần số cảnh báo và áp suất âm thanh. HNR‑1708, với mức cao hơn Âm 3000Hz và đầu ra ≥85dB, phù hợp hơn với các môi trường có âm thanh sắc nét hơn, xuyên thấu hơn sẽ có lợi - chẳng hạn như cảnh báo công nghiệp các bảng điều khiển hoặc thiết bị hoạt động ở khu vực có tiếng ồn nền vừa phải. HNR‑1708 PA10 hoạt động ở tần số 2000Hz thấp hơn với ≥75dB, tạo ra âm thanh giai điệu ít xâm phạm hơn và phù hợp hơn với môi trường yên tĩnh như lời nhắc thiết bị y tế hoặc cảm biến dân cư.

Bởi vì cả hai mẫu đều có chung dấu chân Φ17mm, cách bố trí chốt và 8 mm chiều cao, một thiết kế PCB duy nhất có thể được xác nhận bằng một biến thể và sau đó được triển khai với nhau khi yêu cầu ứng dụng thay đổi. Cả hai đều chấp nhận tín hiệu điều khiển 1–30Vp‑p và rút ra 5mA, do đó, cùng một mạch điều khiển có thể được sử dụng cho một trong hai mô hình. Chênh lệch trọng lượng — 1g đối với HNR‑1708 so với 1,4g của HNR‑1708 PA10 — phản ánh sự khác biệt đôi chút cấu trúc bên trong tạo ra tần số cộng hưởng thấp hơn.

Dành cho các ứng dụng yêu cầu cả hai tần số trong cùng một sản phẩm dòng HNR‑1708 cho phép nhà thiết kế lưu trữ một PCB duy nhất và thiết kế vỏ trong khi cung cấp hai đặc tính âm thanh, giảm chi phí thiết kế cơ khí.

Đề xuất mạch truyền động

Là bộ rung áp điện thụ động, cả hai biến thể HNR‑1708 đều cần nguồn AC bên ngoài hiệu để tạo ra âm thanh. Một GPIO vi điều khiển được cấu hình cho đầu raPWM ở tần số mục tiêu (3000Hz hoặc 2000Hz) với chu kỳ hoạt động 50% là cao nhất cách tiếp cận chung. Đối với hệ thống logic 3,3V hoặc 5V, bộ đệm bóng bán dẫn đơn giản có thể chuyển tín hiệu sang mức định mức 12Vp‑p đầy đủ để có SPL cao hơn.

Bản chất điện dung của tải — khoảng 12nF đối với HNR‑1708 và 25nF đối với HNR‑1708 PA10 — nghĩa là dòng điện xuất hiện đột biến ở mỗi cạnh của dạng sóng điều khiển. Một điện trở nối tiếp nhỏ (thường là 100–330Ω) có thể hạn chế dòng điện cực đại mà không ảnh hưởng đáng kể đến SPL. Dùng cho pin thiết kế, mức rút dòng điện trung bình ≤5mA làm cho các còi này tiết kiệm hoạt động ngay cả từ pin đồng xu hoặc gói Li‑ion nhỏ.

Hàn tương thích với sóng (260oC, 4–6 giây) và thủ công (350oC, 2–5 giây) phương pháp. Duy trì ≥2,0mm giữa vỏ và bể hàn.

Kịch bản ứng dụng

Các chỉ báo cảnh báo công nghiệp được hưởng lợi từ âm thanh 3000Hz của HNR‑1708 cắt giảm tiếng ồn máy móc trên sàn nhà máy.

Lời nhắc về thiết bị y tế (bơm truyền dịch, máy theo dõi dấu hiệu sinh tồn) trong đó Âm thanh 2000Hz của HNR‑1708 PA10 mang đến ít cảnh báo xâm phạm hơn ở những khu vực yên tĩnh.

Cảm biến và chuông cửa nhà thông minh, nơi có thể lắp đặt cùng một PCB một trong hai biến thể tùy thuộc vào ưu tiên khu vực đối với mức độ cảnh báo.

Dụng cụ kiểm tra cầm tay chạy bằng pin 3,7V, sử dụng bóng bán dẫn để tăng điện áp ổ đĩa và mức tiêu thụ 5mA để kéo dài thời gian chạy.

Bảng báo động đa vùng yêu cầu các âm thanh khác nhau cho mỗi vùng — HNR‑1708 cho cảnh báo quan trọng và HNR‑1708 PA10 để thông báo trạng thái — sử dụng thiết kế PCB duy nhất cho cả hai.

Các biện pháp phòng ngừa

1. Không sử dụng điện áp DC trực tiếp. Cả hai biến thể đều yêu cầu tín hiệu ổ đĩa AC để tạo ra âm thanh. DC liên tục có thể làm hỏng phần tử áp điện.

2. Vỏ không kín. Ngăn chặn nước, cặn trợ dung hoặc dung môi làm sạch từ khi vào cổng âm thanh.

3. Trong môi trường ăn mòn, hãy lắp đặt bộ rung trong vỏ được bảo vệ hoặc chỉ áp dụng lớp phủ phù hợp cho các thiết bị đầu cuối.

4. SPL phụ thuộc vào điện áp và dạng sóng của ổ đĩa. Xác minh rằng giai đoạn trình điều khiển đáp ứng sự dao động điện áp cần thiết dưới tải điện dung.

5. Giữ cổng âm thanh không bị cản trở. Ngay cả việc che phủ một phần cũng có thể làm giảm phát ra vài decibel.

6. Bảo quản trong bao bì khô, kín cho đến khi lắp ráp để tránh quá trình oxy hóa chốt.

Câu hỏi thường gặp

1. Làm cách nào để chọn giữa HNR‑1708 và HNR‑1708 PA10?

Chọn HNR‑1708 cho 3000Hz, ≥85dB — phù hợp với môi trường công nghiệp hoặc ồn ào hơn. Chọn HNR‑1708 PA10 cho 2000Hz, ≥75dB — tốt hơn cho môi trường y tế hoặc dân cư. Cả hai đều có chung kích thước và sơ đồ chân, do đó bố cục PCB không thay đổi.

2. Tôi có thể điều khiển các còi này trực tiếp từ chân vi điều khiển không?

Có, nếu chân có thể cung cấp đủ dòng điện và mức logic nằm trong khoảng Phạm vi 1–30Vp‑p. Đối với bộ vi điều khiển 3,3V hoặc 5V, bộ đệm bóng bán dẫn là khuyến nghị để đạt được điện áp xoay cao hơn và đầu ra to hơn.

3. Tôi nên sử dụng tần số nào cho tín hiệu lái xe?

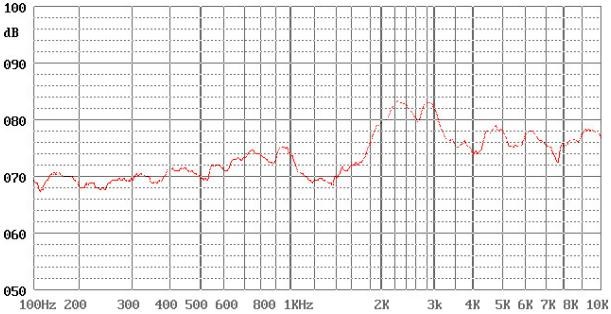

Sử dụng 3000Hz cho HNR‑1708 và 2000Hz cho HNR‑1708 PA10. Do ±500Hz dung sai, việc quét tần số trong quá trình tạo mẫu có thể xác định SPL đỉnh chính xác cho một lô nhất định. MEIDI có thể cung cấp các đường cong đặc tính.

4. Tại sao báo cáo thử nghiệm HNR‑1708 lại dựa trên một mẫu khác?

Báo cáo hiện có sử dụng dữ liệu HNR‑1707 ở 5Vp‑p / 4000Hz làm tham khảo. Hãy liên hệ với MEIDI để biết dữ liệu thử nghiệm dành riêng cho HNR‑1708 ở 12Vp‑p / 3000Hz.

5. Dòng HNR‑1708 có phù hợp với các thiết bị chạy bằng pin không?

Đúng. Dòng điện rút ra ≤5mA và phạm vi hoạt động 1–30Vp‑p khiến nó trở nên thiết thực cho hoạt động của pin. Bộ chuyển đổi tăng cường hoặc bộ đệm bóng bán dẫn có thể nâng cao điện áp ổ đĩa nếu cần SPL cao hơn từ pin điện áp thấp.

yêu cầu kỹ thuật

Đối với bảng dữ liệu, thiết kế tham chiếu mạch ổ đĩa, dữ liệu quét tần số hoặc hỗ trợ lựa chọn biến thể cho dòng HNR‑1708, hãy liên hệ với MEIDI cùng với chi tiết ứng dụng. Phản hồi kỹ thuật thường trong vòng một ngày làm việc.
