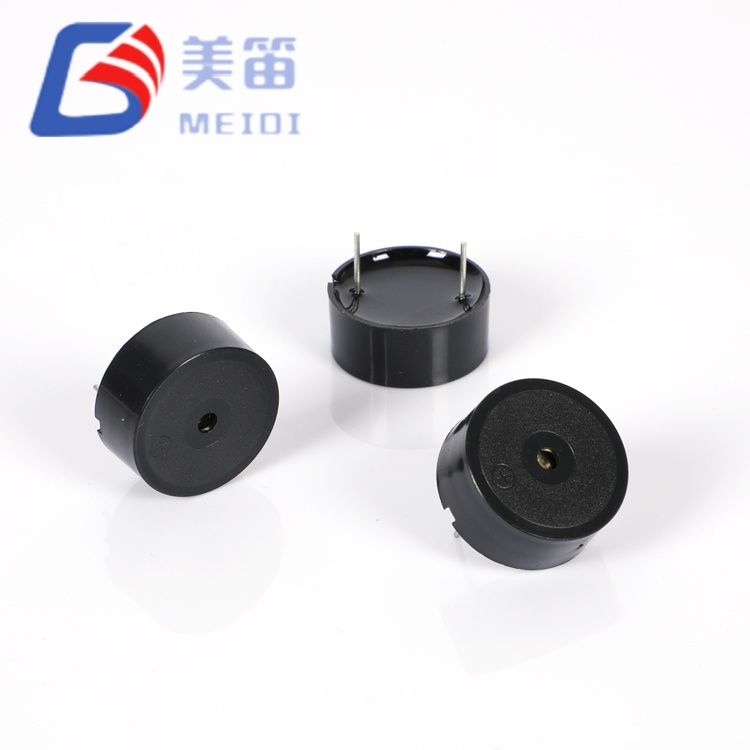

Bộ rung thụ động áp điện 23 * 10 mm

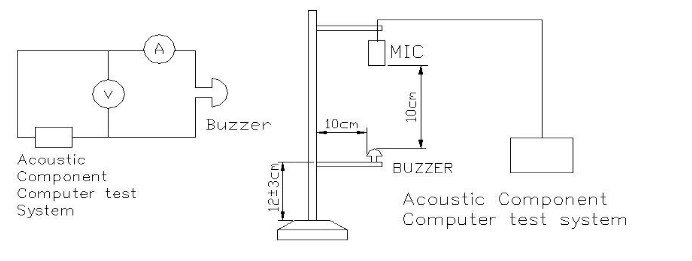

Không giống như các bộ rung hoạt động tạo ra âm thanh riêng, Bộ rung thụ động áp điện 23 * 10mm là một bộ rung áp điện thụ động thiết bị phát âm thanh được thiết kế để được điều khiển bởi dạng sóng AC bên ngoài - thường là sóng vuông hoặc xung tín hiệu được cung cấp bởi bộ vi điều khiển hoặc bộ tạo dao động chuyên dụng. Tần số cộng hưởng 3500Hz của nó cho phép người thiết kế điều chỉnh tần số truyền động để đạt được âm thanh phát ra tối đa, đạt được ≥85dB ở 10cm khi được cấp sóng vuông 12Vp‑p. Các biện pháp nhà ở PBT màu đen Đường kính Φ23mm và chiều cao 9,8mm, khiến nó trở thành một trong những lựa chọn mỏng hơn trong Dòng HNR. Với mức rút dòng điện 8mA trong điều kiện định mức và điện áp hoạt động trong phạm vi 1–30Vp‑p, thành phần xuyên lỗ này phù hợp với các thiết kế hạn chế về không gian trong đó bộ điều khiển máy chủ đã cung cấp chân đầu ra phù hợp.

Thiết kế thụ động - yêu cầu ổ AC ngoài ở tần số 3500Hz

Định mức 12 Vp‑p, phạm vi hoạt động 1–30 Vp‑p

≥85 dB SPL ở 10cm, mức tiêu thụ ≤8 mA ở điều kiện định mức

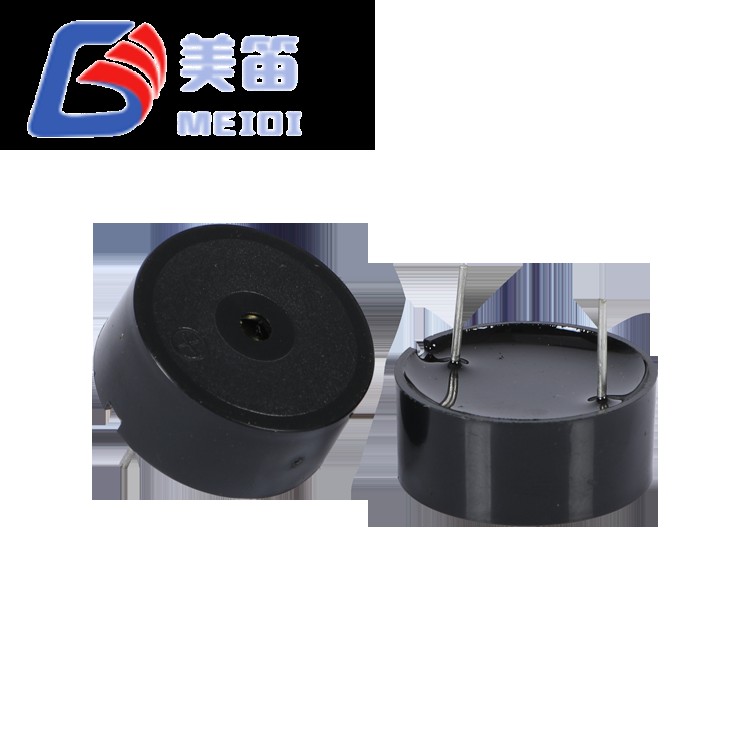

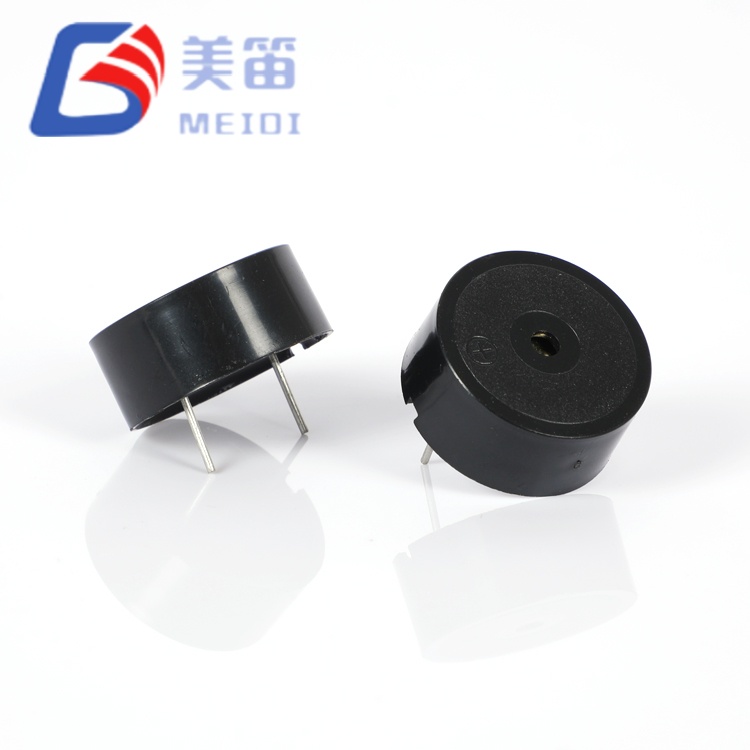

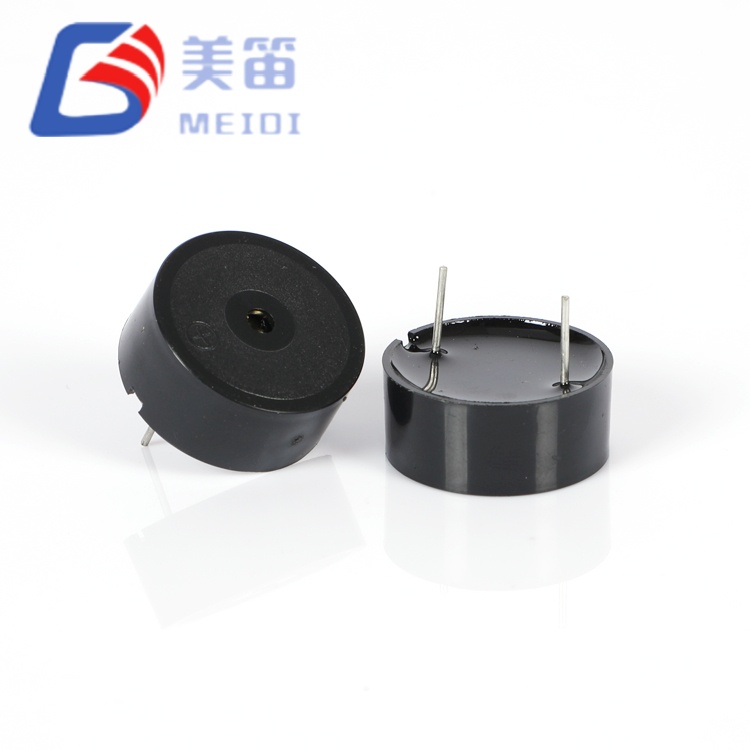

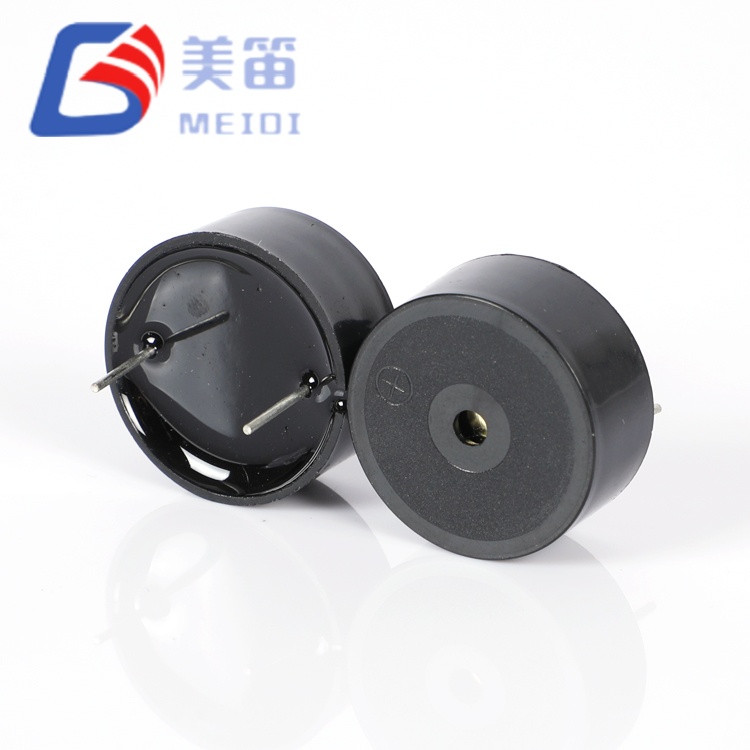

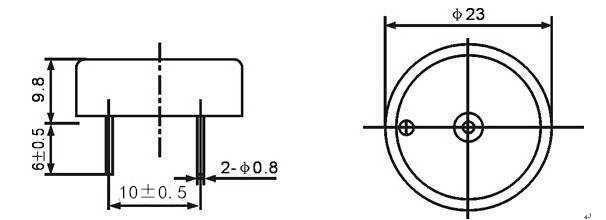

Gói xuyên lỗ PBT màu đen Φ23,0×9,8mm, 3g

Hoạt động liên tục từ -20oC đến +70oC

Các cân nhắc về mạch truyền động

Do Bộ rung thụ động áp điện 23 * 10 mm thiếu bộ dao động bên trong nên phải cung cấp dạng sóng truyền động bên ngoài. Một cách tiếp cận phổ biến là sử dụng chân GPIO của vi điều khiển được định cấu hình cho CPU đầu ra ở tần số 3500Hz với chu kỳ hoạt động 50%, được đệm qua bóng bán dẫn hoặc thiết bị chuyên dụng trình điều khiển nếu pin không thể cung cấp đủ dòng điện. Mức ổ đĩa định mức là 12Vp‑p, nhưng thiết bị hoạt động ổn định từ 1Vp‑p đến 30Vp‑p, cho phép kết nối trực tiếp thành logic 3,3V hoặc 5V sau khi dịch mức khi cần SPL cao hơn.

Điện dung được chỉ định khoảng 12nF (giá trị tham chiếu) phải được tính đến vào thiết kế giai đoạn điều khiển, vì tải phản kháng sẽ hút tức thời cao hơn dòng điện trong mỗi lần chuyển tiếp cạnh. Một điện trở nối tiếp có thể được thêm vào để hạn chế đỉnh hiện tại nếu nguồn cung nhạy cảm, mặc dù điều này có thể làm giảm SPL. Tần số dung sai ±500Hz có nghĩa là đỉnh cộng hưởng chính xác có thể khác nhau đôi chút giữa các đơn vị; để có SPL tối đa, nên quét tần số trong quá trình tạo mẫu để xác định tần số ổ đĩa tối ưu cho một lô nhất định.

Hàn tương thích với cả sóng (260oC, 4–6 giây) và thủ công (350oC, 2–5 giây) các quy trình, với khoảng hở 2,0mm giữa vỏ và bể hàn.

Kịch bản ứng dụng

Mạch báo động dựa trên vi điều khiển trong đó chân GPIO có thể tạo ra hình vuông 3500Hz sóng trực tiếp, loại bỏ sự cần thiết của một mô-đun còi hoạt động riêng biệt.

Các thiết bị y tế cầm tay và máy đo cầm tay được hưởng lợi từ trọng lượng 3g thấp hơn và cấu hình mỏng 9,8mm, trong khi MCU chủ đã cung cấp âm báo.

Bảng chỉ báo công nghiệp có nhiều âm thanh được điều khiển bởi một kênh đa kênh Bộ điều khiển PLC, sử dụng đáp ứng tần số nhất quán của HNR‑2310A để tạo ra sự thống nhất đầu ra âm thanh.

Thiết bị tiêu dùng và cảm biến nhà thông minh chỉ kích hoạt còi không liên tục và thiết kế thụ động góp phần làm giảm dòng điện dự phòng (không có bộ dao động bên trong rút ra không hoạt động).

Bảng hướng dẫn và tạo mẫu bao gồm thiết bị ngoại vi điều khiển từ xa, cho phép sinh viên và kỹ sư thử nghiệm việc tạo ra âm thanh phụ thuộc vào tần số.

Các biện pháp phòng ngừa

1. Không cấp điện áp DC trực tiếp vào HNR‑2310A; nó đòi hỏi một sự thay thế dạng sóng để tạo ra âm thanh. DC liên tục có thể làm phần tử áp điện quá nóng.

2. Vỏ không kín. Ngăn chặn nước, chất trợ dung hoặc dung môi tẩy rửa xâm nhập vào cổng âm thanh.

3. Trong môi trường có khí ăn mòn, hãy bảo vệ còi bằng cách đặt nó ở nơi an toàn. vỏ được thông gió hoặc chỉ phủ một lớp phủ bảo vệ lên các cực.

4. Mức áp suất âm thanh phụ thuộc vào điện áp ổ đĩa và dạng sóng. Xác minh rằng giai đoạn trình điều khiển có thể đạt được SPL mong muốn khi tải.

5. Giữ cho lỗ thoát âm luôn rõ ràng. Những trở ngại làm giảm sản lượng và có thể làm thay đổi tần số cộng hưởng.

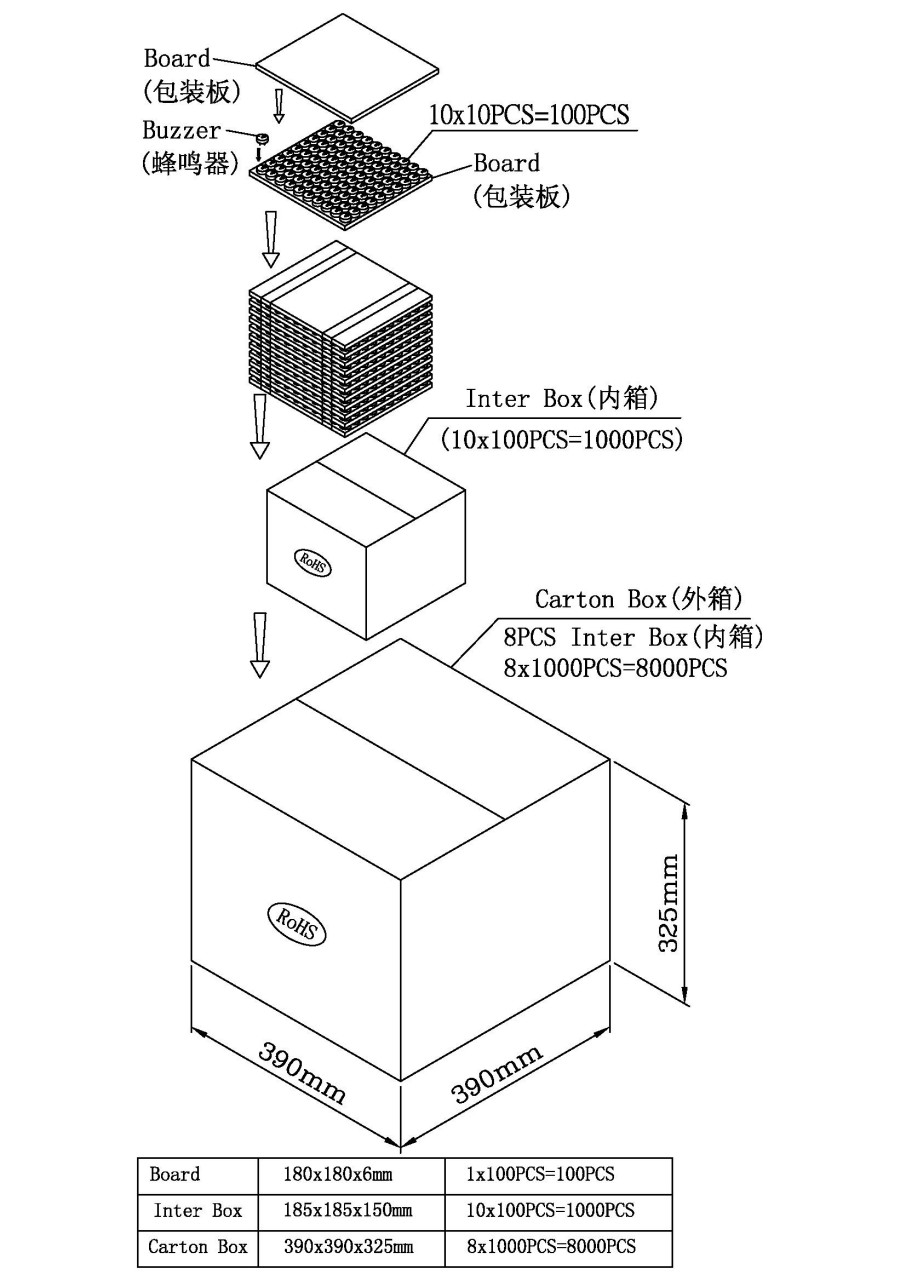

6. Bảo quản trong bao bì khô ráo, kín cho đến khi lắp ráp để tránh quá trình oxy hóa chốt.

Câu hỏi thường gặp

1. Điều gì phân biệt bộ rung thụ động như Bộ rung thụ động áp điện 23 * 10mm với bộ rung chủ động?

Bộ rung thụ động yêu cầu tín hiệu ổ đĩa AC bên ngoài ở tần số cộng hưởng của nó, trong khi bộ rung hoạt động có chứa bộ dao động bên trong và chỉ cần nguồn DC. HNR‑2310A cung cấp cho người thiết kế toàn quyền kiểm soát tần số âm thanh và cho phép cùng một chân vi điều khiển để điều khiển nhiều âm thanh.

2. Tôi có thể điều khiển HNR‑2310A trực tiếp từ chân vi điều khiển 3,3V không?

Có, miễn là tín hiệu đỉnh đến đỉnh 3,3V nằm trong phạm vi hoạt động 1–30Vp‑p phạm vi. Tuy nhiên, SPL thu được sẽ thấp hơn mức 12Vp‑p. Bộ đệm bóng bán dẫn hoặc bộ chuyển mức có thể được sử dụng để đạt được điện áp xoay cao hơn và đầu ra to hơn.

3. Tại sao báo cáo thử nghiệm đôi khi đề cập đến giới hạn hiện tại là 5mA?

Một số tiêu đề báo cáo thử nghiệm tham chiếu 5mA, điều này dẫn đến sự không nhất quán về tài liệu. Bảng thông số sản phẩm chỉ định ≤8mA và các mẫu được đo thường vẽ khoảng 4mA. Hãy liên hệ với MEIDI để xác nhận giới hạn áp dụng cho đơn hàng của bạn.

4. Tần suất lái xe được khuyến nghị để có SPL tối đa là bao nhiêu?

Tần số cộng hưởng danh nghĩa là 3500Hz. Do dung sai ±500Hz nên nên quét tần số lái xe trong khoảng từ 3000Hz đến 4000Hz trong khi tạo mẫu để tìm đỉnh chính xác cho một đơn vị nhất định. MEIDI có thể cung cấp tần số đường cong phản ứng.

5. Có bất kỳ cân nhắc đặc biệt nào về bố cục PCB cho HNR‑2310A không?

Dấu chân xuyên lỗ là tiêu chuẩn. Đảm bảo khoảng cách ít nhất 2,0mm giữa vỏ và bể hàn. Đối với hàn sóng, cấu hình được đề xuất là 260oC trong 4–6 giây.

yêu cầu kỹ thuật

Đối với các bảng dữ liệu, ghi chú ứng dụng mạch điều khiển, dữ liệu quét tần số hoặc báo giá HNR‑2310A, hãy liên hệ với MEIDI nếu có yêu cầu về dự án của bạn. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
