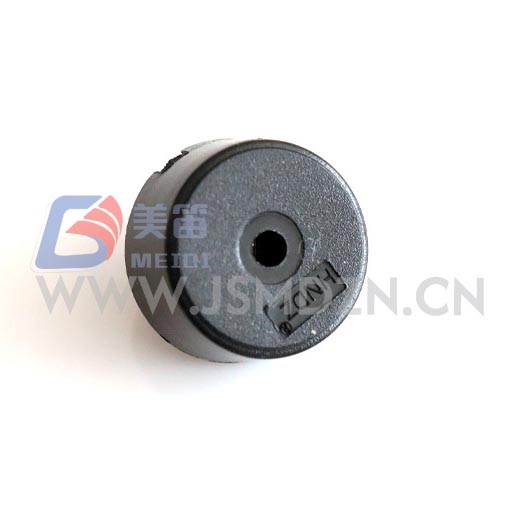

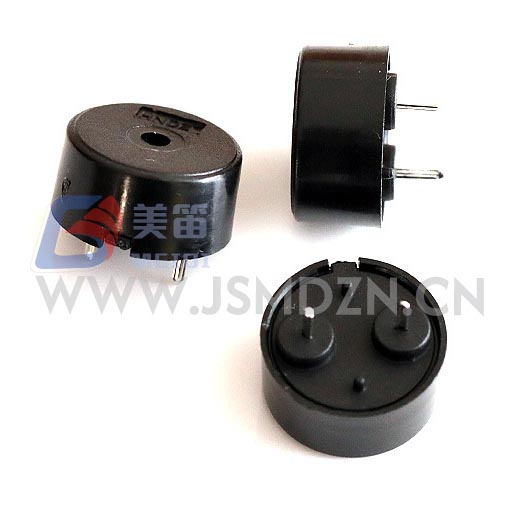

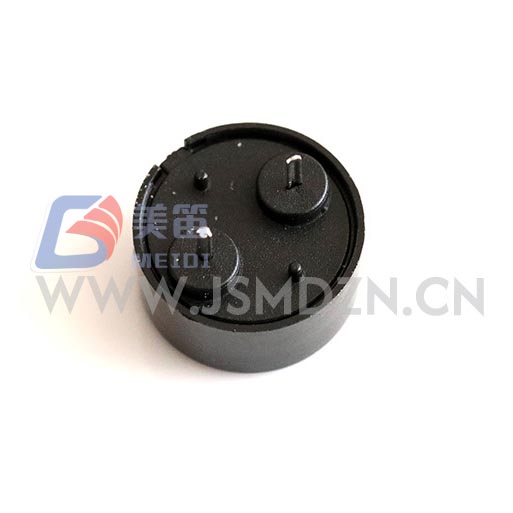

Bộ rung thụ động áp điện 14 * 4mm

Đối với các thiết kế có không gian bảng bị giới hạn nhưng vẫn cần có cảnh báo bằng âm thanh rõ ràng, Bộ rung thụ động áp điện 14*4mm cung cấp bộ rung thụ động 4000Hz trong lỗ xuyên Φ13,8×4,0mm gói. Hai tùy chọn SPL có chung dấu chân: biến thể tiêu chuẩn đầu ra ≥70dB trong khi vẽ ≤5mA và HNR‑1404 PA7.5 tăng mức âm thanh lên ≥80dB tại 10mA. Cả hai mẫu đều chấp nhận tín hiệu truyền động AC 1–30Vp‑p, mang lại cho nhà thiết kế đầy đủ kiểm soát tần số và âm lượng thông qua dạng sóng bên ngoài. Vỏ PBT màu đen và trọng lượng dưới 1 gram phù hợp với các thiết bị cầm tay, cảm biến nhỏ gọn và các thiết bị quan trọng về không gian các chỉ báo công nghiệp trong đó đã có bộ vi điều khiển hoặc bộ tạo dao động chuyên dụng có sẵn để tạo ra âm thanh.

Hai mức SPL từ một dấu chân — ≥70dB (tiêu chuẩn) hoặc ≥80dB (PA7.5)

Thiết kế thụ động - yêu cầu sóng vuông bên ngoài hoặc PLC ở tần số 4000Hz

Định mức 5 Vp‑p, phạm vi hoạt động 1–30 Vp‑p

Lỗ xuyên qua PBT đen Φ13,8×4,0mm, 0,6g (tiêu chuẩn) / 0,67g (PA7.5)

So sánh biến thể

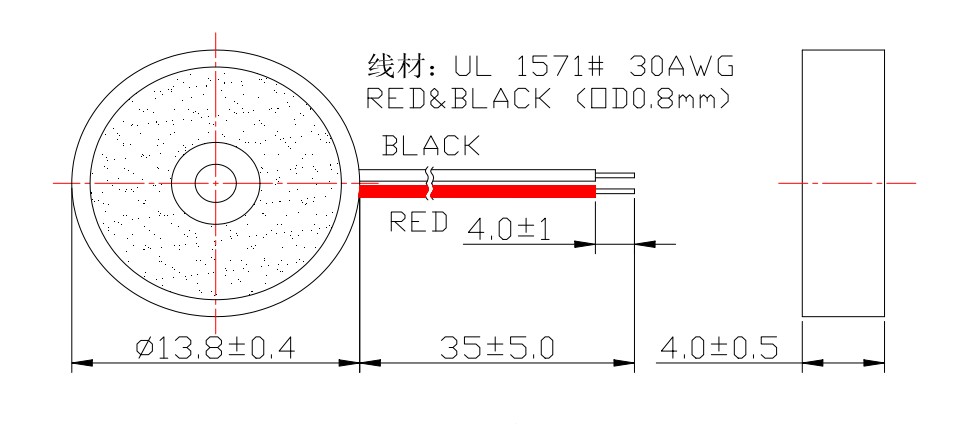

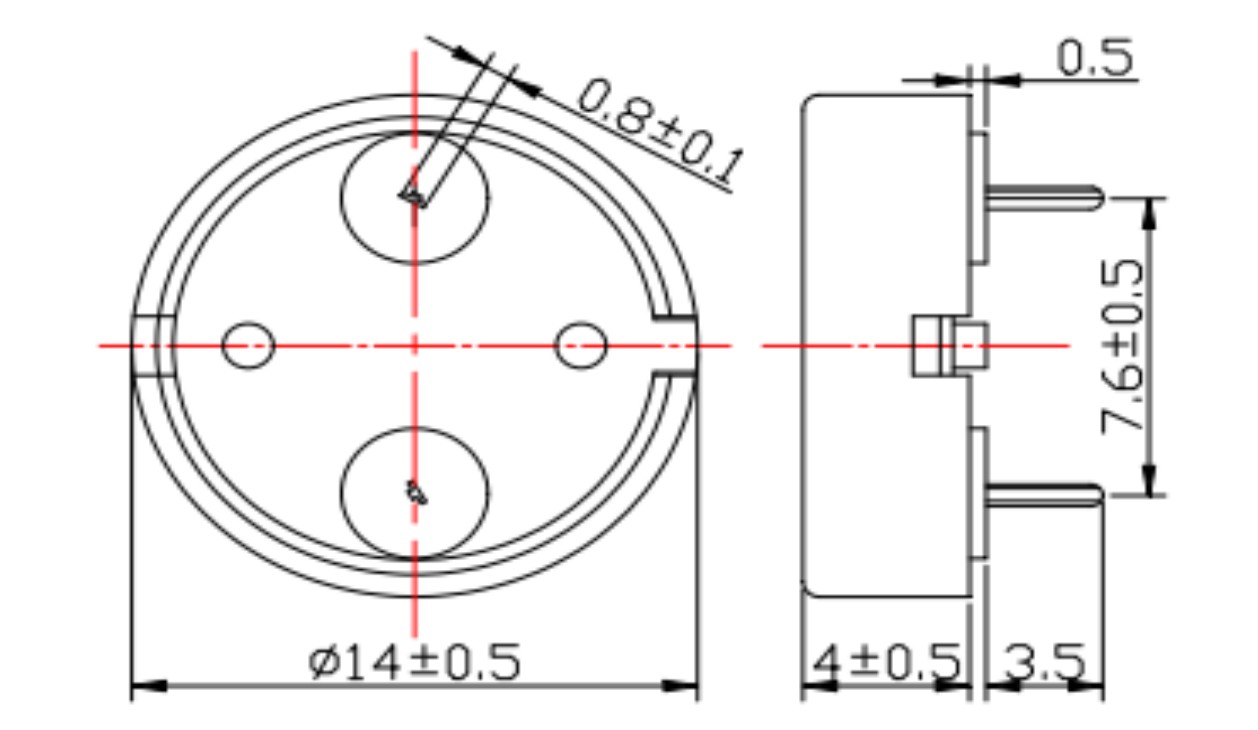

Sự khác biệt cốt lõi giữa hai model nằm ở áp suất âm thanh và phạm vi nhiệt độ. HNR‑1404/L tiêu chuẩn được thiết kế cho các chỉ báo dòng điện thấp (≤5mA, ≥70dB) và hoạt động lên tới + 60oC. HNR‑1404 PA7.5 giao dịch với dòng điện cao hơn (<10mA) cho Tăng 10dB đầu ra và mở rộng nhiệt độ hoạt động lên +70oC, khiến nó phù hợp hơn với những môi trường ưu tiên khả năng nghe hoặc biên nhiệt. Cả hai đều có chung tần số cộng hưởng, sơ đồ chân và kích thước vỏ, do đó sự lựa chọn không ảnh hưởng đến bố trí PCB.

Ghi chú Lái xe & Lắp ráp

Là bộ phát âm thanh thụ động, những bộ rung này cần dạng sóng AC bên ngoài. Một vi điều khiển GPIO tạo ra sóng vuông 4000Hz với chu kỳ hoạt động 50% là cấu hình điển hình. Tải điện dung (≈12nF) tạo ra các xung dòng điện ở mỗi cạnh; một loạt điện trở nhỏ (100–220Ω) có thể hạn chế dòng điện cực đại mà không gây tổn thất SPL đáng kể. Đầu vào 1–30Vp‑p phạm vi cho phép kết nối trực tiếp với logic 3,3V hoặc 5V, mặc dù bộ đệm bóng bán dẫn được khuyên khi cần SPL cao hơn.

Hàn thủ công: nhiệt độ sắt 350 ± 10oC, dừng 2–5 giây, tối đa 2–3 chu kỳ. Duy trì ≥2,0mm từ vỏ đến mối hàn.

Ví dụ ứng dụng

Cảm biến IoT nhỏ gọn và thiết bị đeo trong đó biến thể tiêu chuẩn ≤5mA giảm thiểu tiêu hao điện năng, được dẫn động trực tiếp bằng chân MCU điện áp thấp.

Thiết bị đầu cuối cầm tay công nghiệp và thiết bị y tế di động cần âm thanh to hơn cảnh báo; mô hình PA7.5 mang lại ≥80dB trong khi vẫn vừa vặn trong cùng một Phong bì có chiều cao 4mm.

Bảng báo động nhiều tông màu sử dụng cùng một PCB cho cả hai biến thể để phân biệt mức độ cảnh báo bằng SPL chứ không phải tần số.

Các biện pháp phòng ngừa

1. Chỉ sử dụng bộ truyền động AC. Điện áp DC sẽ không tạo ra âm thanh và có thể làm hỏng linh kiện.

2. Vỏ không kín. Giữ cổng âm thanh khô ráo và không có chất gây ô nhiễm.

3. In corrosive atmospheres, mount inside a protected enclosure.

4. SPL phụ thuộc vào điện áp và dạng sóng của ổ đĩa; xác minh trong điều kiện tải thực tế.

5. Không chặn lỗ thoát âm.

6. Bảo quản trong bao bì khô ráo để tránh bị oxy hóa chốt.

Câu hỏi thường gặp

1. Làm cách nào để chọn giữa HNR‑1404 tiêu chuẩn và PA7.5?

Chọn mô hình tiêu chuẩn cho đầu ra dòng điện thấp hơn (<5mA) và ≥70dB; chọn PA7.5 khi cần thêm áp suất âm thanh 10dB hoặc giới hạn hoạt động +70oC. Cả hai đều phù hợp với cùng một miếng PCB.

2. Tôi có thể điều khiển những chiếc còi này bằng nguồn DC không?

Không. Chúng yêu cầu tín hiệu AC bên ngoài (sóng vuông/PWM) ở tần số 4000Hz để tạo ra âm thanh.

3. Tần số ổ đĩa nào mang lại SPL cao nhất?

Tần số cộng hưởng là 4000Hz. Quét tần số gần giá trị này sẽ xác định đỉnh chính xác cho một lô nhất định.

4. Các cài đặt hàn được khuyến nghị là gì?

Hàn thủ công: sắt 350±10oC, 2–5 giây mỗi khớp, tối đa 2–3 chu kỳ. Giữ vỏ cách điểm hàn ít nhất 2,0mm.

yêu cầu kỹ thuật

Đối với bảng dữ liệu, đường cong đáp ứng tần số hoặc báo cáo thử nghiệm theo lô cụ thể, hãy liên hệ MEIDI với các chi tiết ứng dụng của bạn. Phản ứng kỹ thuật thường trong vòng một ngày làm việc.
