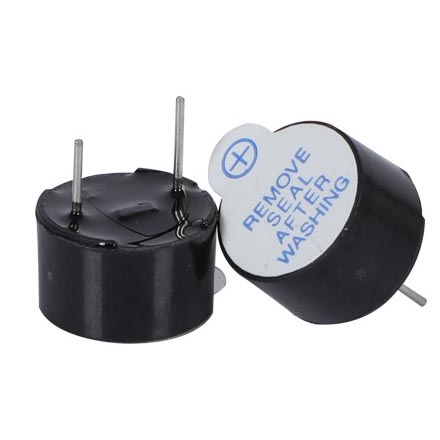

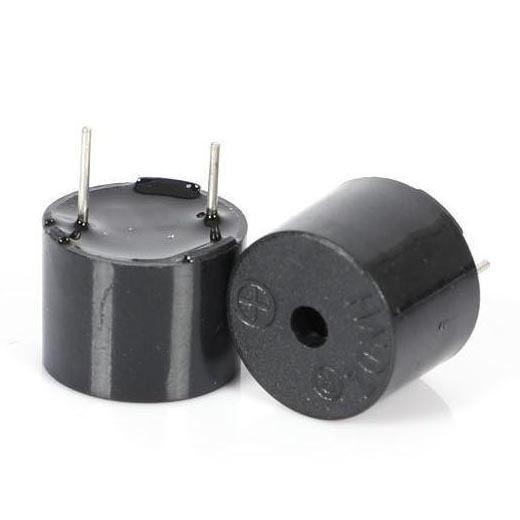

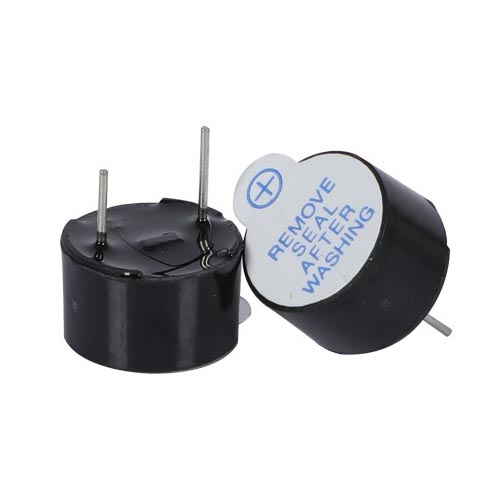

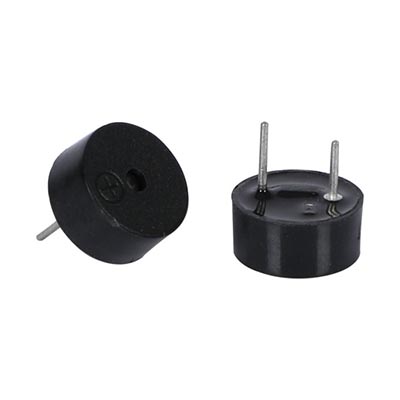

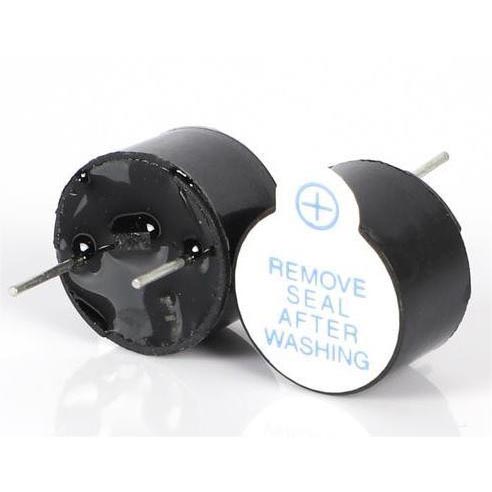

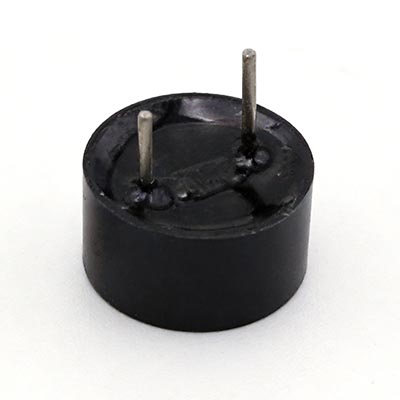

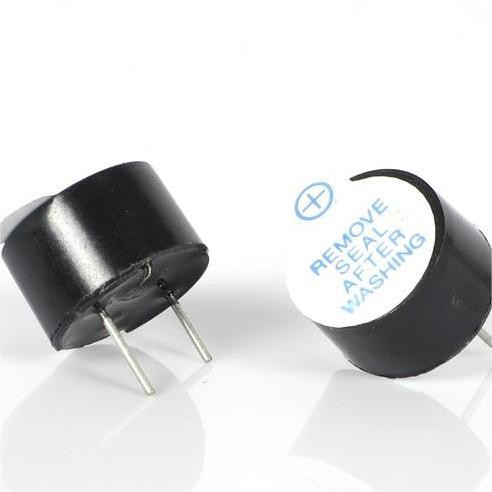

Một còi hoạt động từ tính đóng gói một cuộn dây, một nam châm vĩnh cửu, một màng ngăn sắt từ, và một mạch dao động thành một khối độc lập duy nhất. Khi có điện áp một chiều trong phạm vi của nó phạm vi định mức được áp dụng, thiết bị điện tử trên tàu sẽ tự động ngắt dòng điện cuộn dây ở tần số cộng hưởng cơ học, làm cho màng rung và phát ra âm thanh ổn định giai điệu. Không có bộ tạo tín hiệu bên ngoài, đầu raPWM của vi điều khiển hoặc trình điều khiển bổ sung giai đoạn là cần thiết. Hoạt động cắm và phát âm thanh này làm cho còi hoạt động từ tính trở thành một lựa chọn thường xuyên cho thiết bị trong đó cảnh báo tần số cố định là tất cả những gì cần thiết và sự đơn giản của mạch là ưu tiên hàng đầu.
Bộ dao động tích hợp được điều chỉnh đến điểm cộng hưởng của màng loa và cuộn dây lắp ráp, thường nằm trong khoảng từ 200Hz đến 3kHz. Bởi vì việc chuyển mạch xảy ra trên chính bộ rung, hệ thống máy chủ chỉ cần cung cấp DC sạch cung cấp. Điều này giúp loại bỏ sự cần thiết của thiết bị ngoại vi hẹn giờ trên vi điều khiển và giảm độ phức tạp của phần sụn. Bằng cách so sánh, mộtBộ rung thụ động từ tínhyêu cầu tín hiệu sóng vuông hoặc xung bên ngoài ở tần số cộng hưởng để tạo ra âm thanh, giúp người thiết kế kiểm soát cao độ và âm lượng nhưng phải trả thêm phí mạch điều khiển. Trong trường hợp cùng một đường ray DC đã cấp nguồn cho logic khác, một bộ rung đang hoạt động có thể được kết nối trực tiếp, đôi khi chỉ với một điện trở nối tiếp để hạn chế dòng điện.
Chuông hoạt động từ tính được sản xuất cho điện áp danh định như 1,5V, 3V, 5V, 12V và 24V DC. Điện áp định mức xác định trở kháng cuộn dây và tạo ra mức áp suất âm thanh thường rơi vào khoảng 80dB đến 100dB tại 10cm. Dòng điện rút ra thường nằm trong khoảng từ 10mA đến 50mA, với dòng điện cao hơn dòng điện thường tương ứng với đầu ra lớn hơn. Tần số cộng hưởng được cố định bởi thiết kế cơ khí và không thể thay đổi tại hiện trường, mặc dù có nhiều có thể chỉ định các biến thể của mẫu âm thanh (liên tục, xung hoặc xen kẽ) tại thời điểm đặt hàng. Đối với các ứng dụng yêu cầu dấu chân gắn trên bề mặt, Bộ rung hoạt động từ tính SMDcung cấp sự tự dao động tương tự hành vi trong gói tương thích với reflow.
Những tiếng chuông này xuất hiện trên nhiều loại sản phẩm cần một thiết bị đáng tin cậy, chỉ báo âm thanh chi phí thấp. Các thiết bị gia dụng như điều hòa, lò vi sóng và máy giặt sử dụng chúng để phản hồi khi nhấn phím và cảnh báo cuối chu kỳ. Bảng báo động an ninh và thiết bị báo khói phụ thuộc vào âm thanh to, trực tiếp để báo hiệu nguy hiểm. Trong môi trường ô tô, cửa mở cảnh báo và nhắc nhở thắt dây an toàn thường sử dụng còi hoạt động từ tính vì chúng có thể hoạt động trực tiếp từ đường ray ắc quy 12V mà không cần thêm tín hiệu điều hòa. Thiết bị công nghiệp, bao gồm cả nguồn điện và thiết bị lập trình bộ điều khiển logic cũng tích hợp các thành phần này để cung cấp lỗi cục bộ chỉ dẫn.
MEIDI sản xuất còi hoạt động từ tính trên dây chuyền lắp ráp chuyên dụng. kết hợp cuộn dây tự động, chèn nam châm, hàn màng và đính kèm PCB dao động. Mỗi thiết bị đều vượt qua quá trình kiểm tra âm thanh cuối dây chuyền ghi lại mức áp suất âm thanh, tần số cộng hưởng và mức tiêu thụ hiện tại, với dữ liệu được giữ lại để truy xuất nguồn gốc hàng loạt. Hệ thống chất lượng ISO9001 cũng yêu cầu lấy mẫu định kỳ để đo chu kỳ nhiệt độ, khả năng chống ẩm, và độ bền nhiệt hàn, đảm bảo hiệu suất trường ổn định trên khối lượng sản xuất. Đối với những khách hàng cần một mẫu tông màu tùy chỉnh, một mẫu khác chiều dài dây dẫn hoặc trở kháng cuộn dây cụ thể, nhóm kỹ thuật có thể điều chỉnh thiết kế và cung cấp các mẫu đặc tính trước khi chạy sản xuất chính.
Tôi có thể thay đổi tần số của bộ rung hoạt động từ tính sau khi nó được chế tạo không?
Không. Tần số cộng hưởng được xác định cơ học bởi màng ngăn và cuộn dây lắp ráp và không thể điều chỉnh bên ngoài. Nếu đầu ra có tần số thay đổi được bắt buộc, mộtBộ rung thụ động từ tínhđược điều khiển bởi một vi điều khiển Tín hiệu PLC sẽ là lựa chọn phù hợp hơn.
Bộ rung hoạt động từ tính có hoạt động với nguồn điện DC dao động không?
Bộ dao động bên trong mong đợi một điện áp DC tương đối ổn định trong phạm vi hoạt động quy định. Điện áp dao động lớn, gợn sóng hoặc phân cực ngược có thể gây ra hoạt động thất thường hoặc hư hỏng vĩnh viễn. Một tụ điện tách đơn giản và một điốt nối tiếp để bảo vệ phân cực ngược là những bổ sung phổ biến cho đầu vào nguồn điện.
Sự khác biệt giữa bộ rung hoạt động từ tính và bộ rung áp điện hoạt động là gì?
Cả hai đều tự dao động và chỉ cần nguồn DC, nhưng chúng sử dụng các nguồn khác nhau các công nghệ chuyển đổi. Còi hoạt động từ tính tạo ra tần số thấp hơn, tông ấm hơn và có thể hoạt động ở điện áp rất thấp. MỘTBộ rung áp điện hoạt độngtạo ra âm vực cao hơn, sắc nét hơn âm thanh và thường tiêu thụ ít dòng điện hơn. Sự lựa chọn phụ thuộc vào giai điệu mong muốn đặc tính, ngân sách năng lượng và âm thanh bao vây.
Bảng dưới đây liệt kê tất cả các thông số kỹ thuật tiêu chuẩn của sản phẩm trong dòng sản phẩm này. Các giải pháp tùy chỉnh có sẵn theo yêu cầu của bạn; xin vui lòng liên hệ với chúng tôi để biết thêm các yêu cầu tùy chỉnh.
| Người mẫu | Hình ảnh sản phẩm | Điện áp định mức (VDC) | Điện áp hoạt động (VDC) | Mức áp suất âm thanh @10cm (dB) | Dòng điện hoạt động (mA) | Tần số cộng hưởng (Hz) | Nhiệt độ hoạt động (°C) | Trọng lượng (g) | Kích thước (mm) |
| HMB1206-03 |
|
3 | 2~5 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×6.5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×6.5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | 30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×7.5 |
| HNB09A12 |
|
12 | 8~16 | ≥85 | 30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |
| HNT-9042-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | 30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | 30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | 30 | 2700±300 | -20~+70 | 0.71 | Ø9.0×4.2 |
| HNT-9650-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | 30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | 30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | 30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| TMB12A03 |
|
3 | 2~5 | ≥85 | 30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |

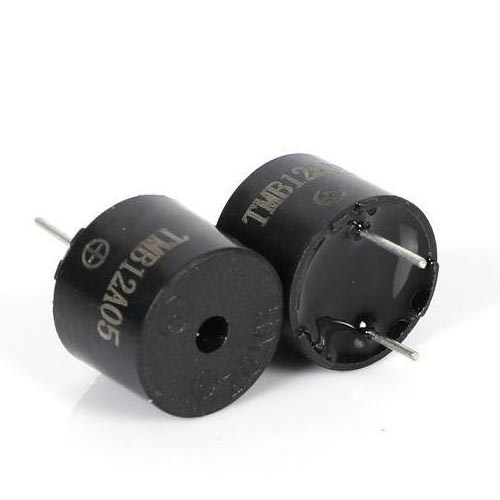

| TMB12A05 |
|
5 | 3~7 | ≥85 | 30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |

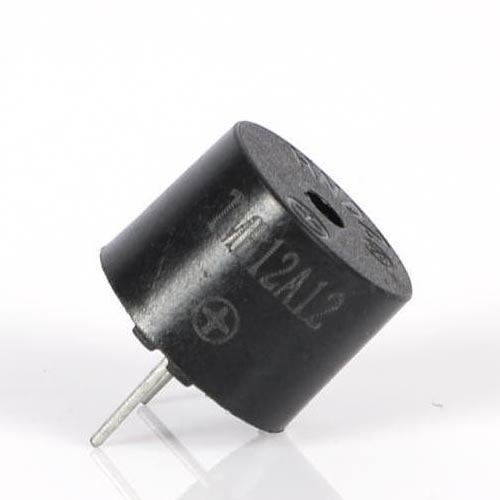

| TMB12A12 |
|
12 | 8~16 | ≥88 | 30 | 2700±300 | -20~+70 | 1.7 | Ø12.0×9.5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | 30 | 2400±300 | -20~+70 | 1.7 | Ø12.0×9.5 |
