Máy tạo âm thanh điều khiển từ trường: Bộ rung điện từ hoạt động như thế nào

MỘTcòi điện từthường được mô tả như một thiết bị tạo âm thanh được điều khiển từ trường vì âm thanh có thể nghe được đến từ một cuộn dây, một nam châm và một màng rung hoạt động cùng nhau bên trong một hộp kín nhỏ. Đối với các kỹ sư sản phẩm và nhóm tìm nguồn cung ứng, việc biết cách hoạt động của bộ rung này sẽ giải thích lý do tại sao nó phản ứng khác với bộ rung Piezo trong cùng một nguồn cung cấp và tại sao nó vẫn là lựa chọn mặc định trong báo thức, máy in và thiết bị gia dụng.

Hướng dẫn này trình bày về nguyên lý còi điện từ, các thành phần cốt lõi của nó, sự khác biệt giữa truyền động chủ động và thụ động cũng như các con số điện và âm thanh quan trọng khi người mua so sánh một bộ rung này với một bộ rung khác trước khi cam kết sản xuất hàng loạt.

Bộ rung điện từ thực sự là gì

Cái tên đã chỉ vào cơ chế rồi. Bộ rung điện từ biến năng lượng điện thành âm thanh bằng cách sử dụng từ trường để di chuyển màng ngăn mỏng tới lui. Không giống như loa phóng thanh, còi không cần khuếch đại âm thanh; cuộn dây, nam châm và màng ngăn bên trong vỏ thực hiện chuyển đổi trực tiếp. Sự đơn giản đó chính là lý do tại sao còi có chi phí lái rẻ và dễ đặt trên bảng điều khiển.

Cảm ứng điện từ tạo ra âm thanh như thế nào

Bên trong còi, dòng điện tần số âm thanh chạy qua cuộn dây điện từ. Dòng điện đó tạo ra một từ trường thay đổi theo tín hiệu. Từ trường thay đổi tác dụng lên một nam châm vĩnh cửu cố định trên màng loa, do đó màng loa rung theo tần số dẫn động và đẩy âm thanh vào không khí. Toàn bộ bộ rung được điều chỉnh để chuyển động này duy trì ổn định trên cửa sổ nhiệt độ và điện áp hoạt động bình thường.

Đường dẫn cảm ứng này là lý do khiến thiết bị được gắn nhãn là nhà sản xuất âm thanh điều khiển từ trường: đầu ra là kết quả trực tiếp của lực từ làm di chuyển một bộ phận cơ học chứ không phải hiệu ứng biến dạng áp điện.

Các thành phần cốt lõi của Buzzer

Bốn phần quyết định âm thanh của còi và mức độ dễ sử dụng:

• Cuộn dây điện từ: mang dòng điện và tạo ra trường làm việc.
• Nam châm vĩnh cửu: cung cấp trường tĩnh mà trường cuộn dây đẩy vào.
• Màng rung: chuyển đổi lực từ thành âm thanh có thể nghe được.
• Vỏ và thiết bị đầu cuối: bảo vệ các bộ phận và xác định kiểu dây dẫn để lắp ráp.

Những thay đổi về số vòng cuộn dây, cường độ nam châm và độ căng màng ngăn sẽ làm thay đổi tần số cộng hưởng và mức áp suất âm thanh mà còi có thể đạt tới. Bộ rung được thiết kế tốt sẽ giữ chặt các giá trị này trong các lô lặp lại. Một số thiết kế cũng sử dụng một phần ứng nhỏ để tập trung lực kéo từ lên màng ngăn, đó là một lý do khiến bộ rung có thể đạt được SPL hữu ích từ một gói chỉ dày vài mm.

Bộ rung điện từ chủ động và thụ động

Bộ rung điện từ giống nhau có hai kiểu truyền động. Bộ rung tự lái hoặc đang hoạt động mang mạch dao động tích hợp và phát ra âm có tần số cố định ngay khi cấp nguồn. Bộ rung truyền động ngoài hoặc thụ động không có bộ tạo dao động và dựa vào sóng vuông từ bộ điều khiển máy chủ để đặt cao độ và kiểu. Lựa chọn phù hợp tùy thuộc vào mức độ kiểm soát âm thanh mà sản phẩm cần và lượng chương trình cơ sở mà nhóm muốn viết.

Đặc điểm điện chính người mua nên đọc

Hai con số quyết định xem còi có phù hợp với bảng hay không. Điện áp hoạt động thường thấp, thường là 1,5 V đến 12 V, trong khi dòng điện tiêu thụ tương đối cao bên cạnh bộ rung áp điện vì cuộn dây phải luôn có điện. Tất cả điện áp định mức, dải điện áp hoạt động và dòng điện ở điện áp định mức đều phải được kiểm tra dựa trên mức công suất dự kiến ​​của sản phẩm trước khi chọn bộ rung, vì cả điện áp và dòng điện đều di chuyển mức áp suất âm thanh. Hầu hết các bảng dữ liệu liệt kê những giá trị này là giá trị điển hình và giá trị tối đa, vì vậy người mua nên thiết kế theo trường hợp xấu nhất thay vì trường hợp điển hình.

Mức áp suất âm thanh và hiệu suất âm thanh

Mức áp suất âm thanh, hay SPL, được đo bằng dB ở 10 cm, là giá trị mà QC và dịch vụ hiện trường xác minh thường xuyên nhất. Âm lượng chuông khoảng 85 dB ở 10 cm là đủ lớn cho hầu hết các công việc báo động và thông báo. Vì SPL thay đổi theo điện áp và dòng điện cung cấp, người mua phải xác nhận điều kiện thử nghiệm chính xác chứ không chỉ số tiêu đề được in trong danh mục.

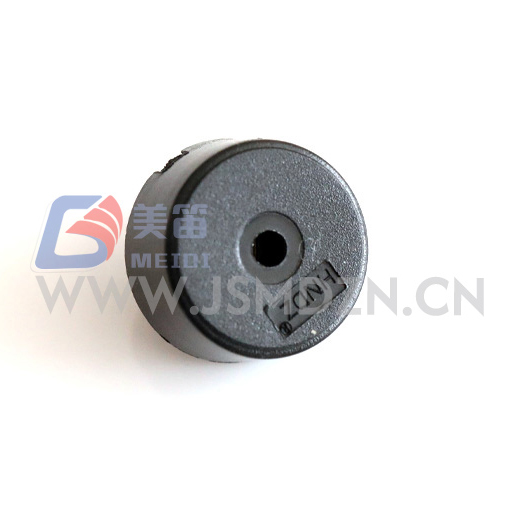

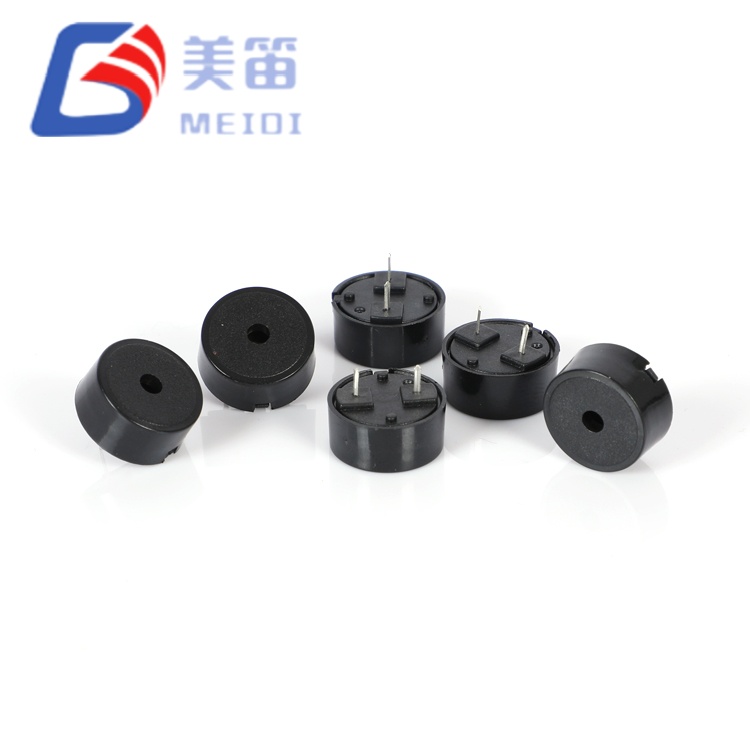

Buzzer điện từ vs Piezo Buzzer

A còi áp điệnsử dụng một màng gốm được điều khiển ở tần số cộng hưởng và thường kéo rất ít dòng điện ở điện áp cao hơn, trong khi bộ rung từ tính kéo dòng điện cao hơn ở điện áp thấp hơn. Loại Piezo phù hợp với các sản phẩm chạy bằng pin; loại điện từ dễ điều khiển theo logic tiêu chuẩn và thường rẻ hơn để tích hợp khi ngân sách hiện tại không eo hẹp. Cả hai dòng đều được cung cấp dưới dạng chuông báo SMD cho dây chuyền lắp ráp tự động.

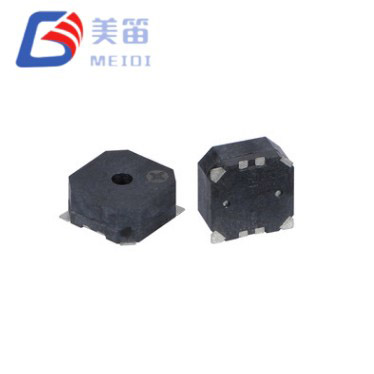

Bao bì SMD và xuyên lỗ

Đối với sản xuất tại chỗ, bộ rung SMD cắt bỏ thao tác chèn thủ công và nâng cao tính nhất quán ở âm lượng. Kiểu xuyên lỗ và dây dẫn vẫn phù hợp với lắp ráp bằng tay hoặc bảng cần giảm sức căng cơ học thêm. Kiểu dẫn đầu phải phù hợp với quy trình của nhà máy để bộ rung không bao giờ trở thành nút thắt cổ chai khi quy mô đơn hàng.

Mạch điều khiển và dạng sóng

Bộ rung hoạt động chỉ yêu cầu nguồn DC. Bộ rung thụ động cần có sóng vuông có tần số đặt âm thanh và phần sụn của bộ điều khiển sở hữu mẫu âm thanh. Người mua nên xác nhận rằng bộ vi điều khiển hiện tại có thể dự phòng bộ hẹn giờ và chân trước khi chọn bộ rung thụ động, nếu không phần tiết kiệm được sẽ bị mất do hoạt động của phần mềm.

Các ứng dụng điển hình của Buzzer

Danh sách kiểm tra lựa chọn trước khi mua

• Điện áp định mức và dải điện áp hoạt động cũng như dòng điện ở điện áp định mức.
• Tần số cộng hưởng và dung sai của nó, vì cao độ âm phải nằm trong cửa sổ âm thanh.
• Mức áp suất âm thanh (SPL) tính bằng dB tại 10 cm dưới điện áp và khoảng cách đã nêu.
• Kiểu dây dẫn: SMD, dây dẫn xuyên lỗ hoặc dây dẫn, phù hợp với cách lắp ráp.
• Không giống như các loại áp điện dựa vào điện dung, còi điện từ được xác định bằng trở kháng cuộn dây nên mạch điều khiển phải phù hợp.
• Nhiệt độ hoạt động và trạng thái tuân thủ RoHS hoặc CE kèm theo tài liệu.

Điểm kiểm tra chung và kiểm soát chất lượng

Khi kiểm tra đầu vào, bộ rung sẽ được kiểm tra tần số, dòng điện và SPL theo dung sai đã thỏa thuận vì ba con số này quyết định những gì người dùng cuối nghe được. Bộ rung ổn định duy trì hành vi âm thanh giống nhau trong các lô lặp lại, đó là lý do tại sao tính nhất quán của lô từ nhà máy quan trọng hơn một mẫu hoàn hảo duy nhất.

Tại sao Buzzer vẫn được ưa chuộng trong các sản phẩm nhạy cảm với chi phí

Bộ rung điện từ giữ nguyên vị trí của nó vì nó rẻ, chắc chắn và có thể dự đoán được. Đối với những sản phẩm chỉ cần tiếng bíp hoặc âm cảnh báo, bộ rung sẽ cung cấp phản hồi bằng âm thanh mà không cần loa, bộ khuếch đại hoặc bộ giải mã. Điều đó giữ cho lượng vật liệu sử dụng nhỏ và độ tin cậy cao, đó là lý do tại sao còi xuất hiện trong mọi thứ, từ mô-đun đồ chơi đến bảng điều khiển công nghiệp và tại sao nhiều nhóm vẫn chỉ định nó là nguồn âm thanh đầu tiên mà họ hướng tới.

Cách kiểm tra bộ rung trên băng ghế

Kiểm tra băng ghế nhanh sử dụng nguồn cung cấp được điều chỉnh ở điện áp định mức, máy đo mức âm thanh ở mức 10 cm và bộ đếm tần số ở đầu ra. Đối với bộ rung thụ động, bộ tạo hàm sẽ cung cấp sóng vuông. Việc ghi lại SPL, dòng điện và tần số cho một số mẫu sẽ xây dựng đường cơ sở kiểm tra sắp tới và cho biết liệu lô bộ rung có ổn định hay không trước khi đến dây chuyền.

Cách chọn đúng nhà máy sản xuất Buzzer

Khi người mua so sánh các đề nghị từ nhiều nhà sản xuất còi, báo giá thấp nhất hiếm khi là an toàn nhất. Một nhà cung cấp có năng lực ghi lại điện áp, dòng điện, SPL và tần số định mức cho từng kiểu máy, gửi các tệp RoHS và CE mà không bị truy đuổi và có thể hiển thị dữ liệu nhất quán về lô lặp lại theo yêu cầu. Đối với các chương trình OEM và nhà phân phối, việc hỗ trợ mẫu, ghi nhãn tùy chỉnh và thời gian giao hàng ổn định báo hiệu liệu nhà máy có được xây dựng để cung cấp dài hạn thay vì đặt hàng một lần hay không.

Chất lượng, Tuân thủ và Cung cấp

Tài liệu RoHS và CE phải đi cùng với bộ rung. Đối với các chương trình OEM, hãy hỏi về tính nhất quán của lô, độ ổn định trong thời gian giao hàng và liệu nhà máy có thể hỗ trợ dán nhãn, đóng gói hoặc cấu hình ghim tùy chỉnh cho bộ rung hay không.

Câu hỏi thường gặp

Hỏi: Chuông điện từ có giống chuông điện từ không?
A: Các điều khoản trùng lặp; còi từ chỉ đơn giản là tên viết tắt của cùng một thiết bị cảm ứng điện từ.

Hỏi: Tôi nên chọn hoạt động hay thụ động cho một báo thức đơn giản?
Trả lời: Hoạt động, vì bộ dao động tích hợp sẽ loại bỏ công việc của phần sụn và rút ngắn chu trình thiết kế.

Hỏi: Tại sao nó lại tiêu thụ nhiều dòng điện hơn còi áp điện?
Trả lời: Cuộn dây phải được cung cấp năng lượng để tạo ra trường, trong khi phần tử áp điện lưu trữ năng lượng trong điện dung và cần dòng điện liên tục ít hơn nhiều.

Hỏi: Chuông Meidi có gửi kèm tài liệu tuân thủ không?
Đ: Vâng. Các sản phẩm của Meidi được hỗ trợ bởi các tài liệu liên quan đến RoHS và CE, đồng thời nhà máy có thể cung cấp mẫu và hỗ trợ xuất khẩu cho các dự án OEM và nhà phân phối đủ tiêu chuẩn.

Nhắc nhở mua sắm

Chọn bộ rung theo ứng dụng và ngân sách điện năng thay vì đơn giá thấp nhất, vì kiểu ổ đĩa sai có thể thêm một chu kỳ chương trình cơ sở và lấy mẫu lại khiến chi phí cao hơn chính bộ phận đó.
