Bộ rung áp điện hoạt động 2316

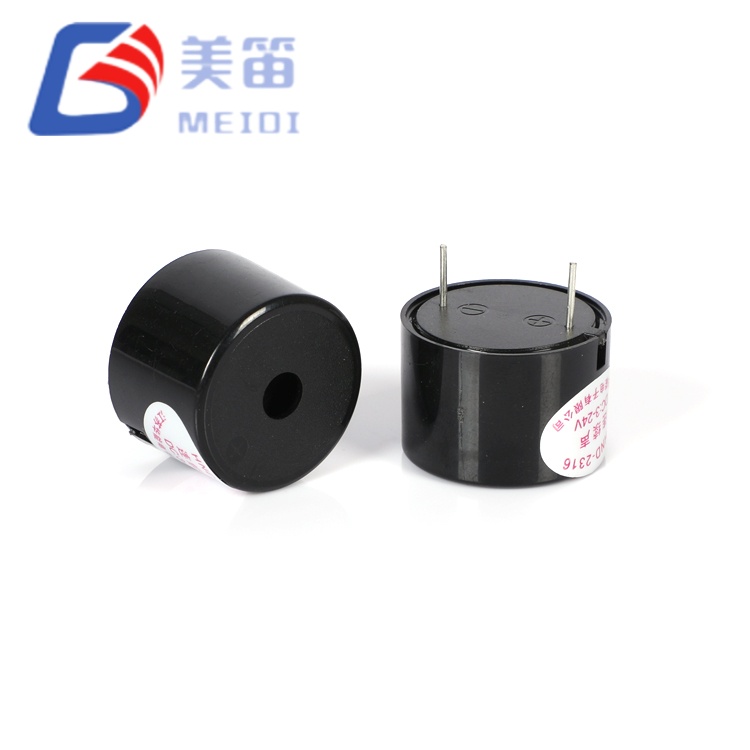

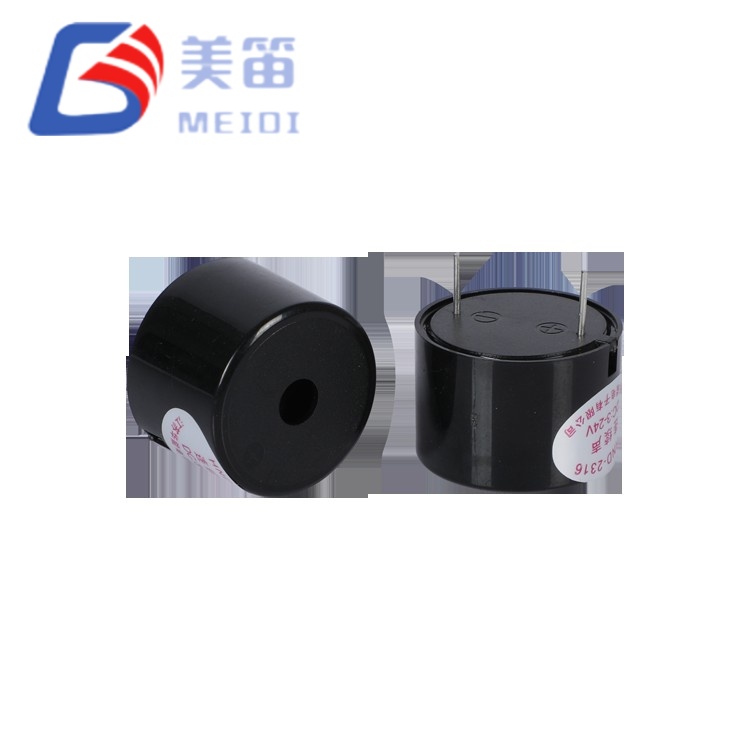

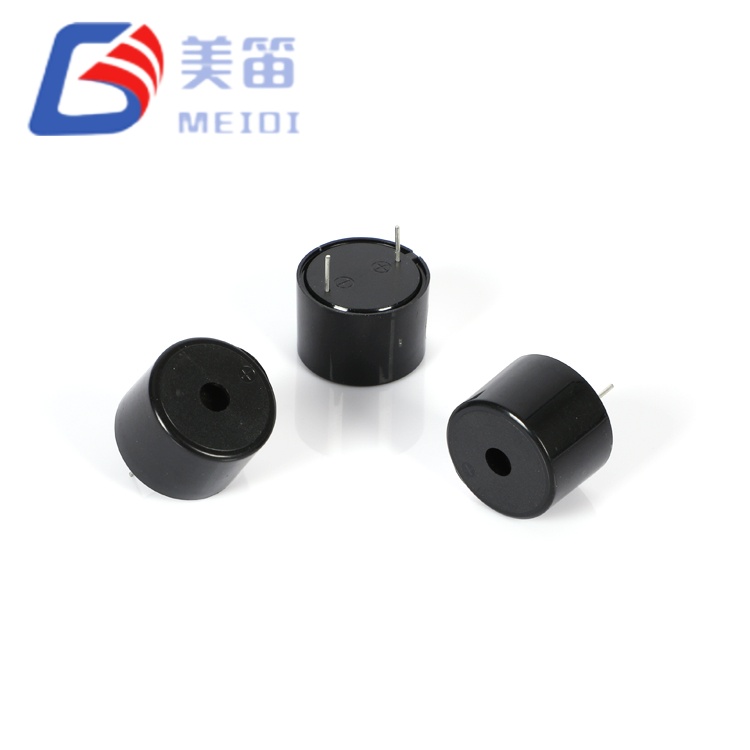

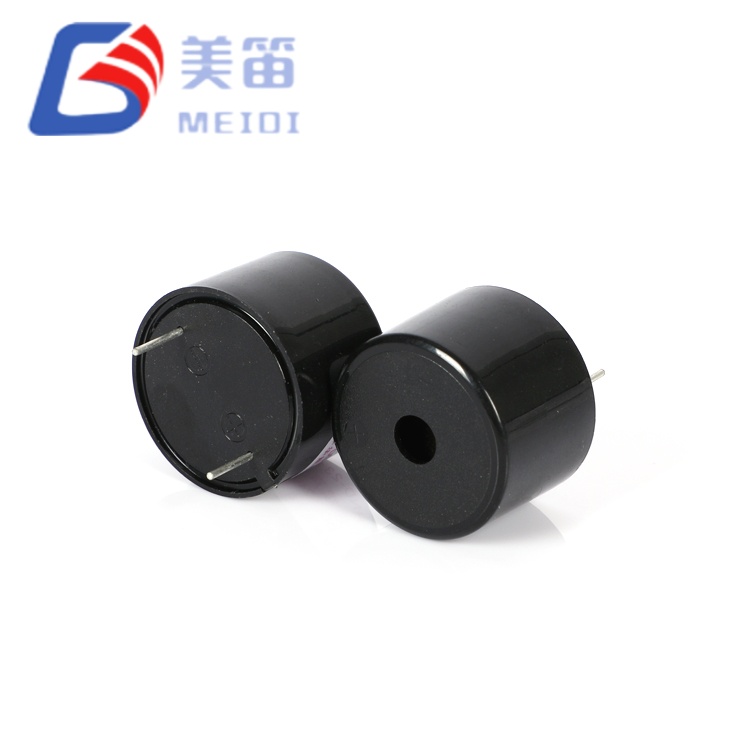

Đối với thiết bị đã cung cấp đường ray nguồn DC, Bộ rung áp điện chủ động 2316 cung cấp giải pháp cảnh báo bằng âm thanh khép kín mà không cần trình điều khiển âm thanh hoặc bộ tạo tín hiệu bên ngoài. Bên trong lớp vỏ ABS màu đen — đường kính 23mm và cao 16mm — một màng áp điện Φ23mm được ghép nối với một mạch dao động tích hợp. Việc áp dụng bất kỳ điện áp nào trong khoảng từ 3V đến 24V DC sẽ ngay lập tức tạo ra âm có tâm ở 3000Hz. Khi cấp nguồn ở mức 12VDC danh nghĩa, mức áp suất âm thanh đạt ít nhất 90dB ở khoảng cách 10cm, trong khi mức tiêu thụ dòng điện vẫn ở mức dưới 10mA. Thiết bị nặng 5g và được lắp đặt thông qua các chốt xuyên lỗ tiêu chuẩn, giúp dễ dàng tích hợp vào các bo mạch được hàn bằng sóng hoặc lắp ráp bằng tay.

Dao động tích hợp — Điện áp DC trực tiếp tạo ra âm 3000Hz

Định mức 12 VDC, phạm vi hoạt động 3–24 VDC

≥90 dB SPL ở 10 cm, mức tiêu thụ 10 mA trong các điều kiện thử nghiệm được chỉ định

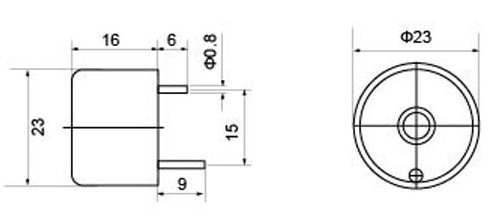

Gói xuyên lỗ Φ23.0×16.0mm, 5g

Hoạt động liên tục từ -20oC đến +80oC

Kiến trúc dao động & hành vi điện

Mạch bên trong của Bộ rung áp điện chủ động 2316 là một cấu trúc liên kết tự dao động kích thích Màng áp điện ở mức cộng hưởng cơ học của nó. Người thiết kế chỉ cần cung cấp điện áp DC trong khoảng 3–24V; IC trên bo mạch xử lý việc tạo tần số và định hình dạng sóng điều khiển. Điều này giúp loại bỏ sự cần thiết của nguồn đồng hồ bên ngoài và đơn giản hóa việc bố trí PCB.

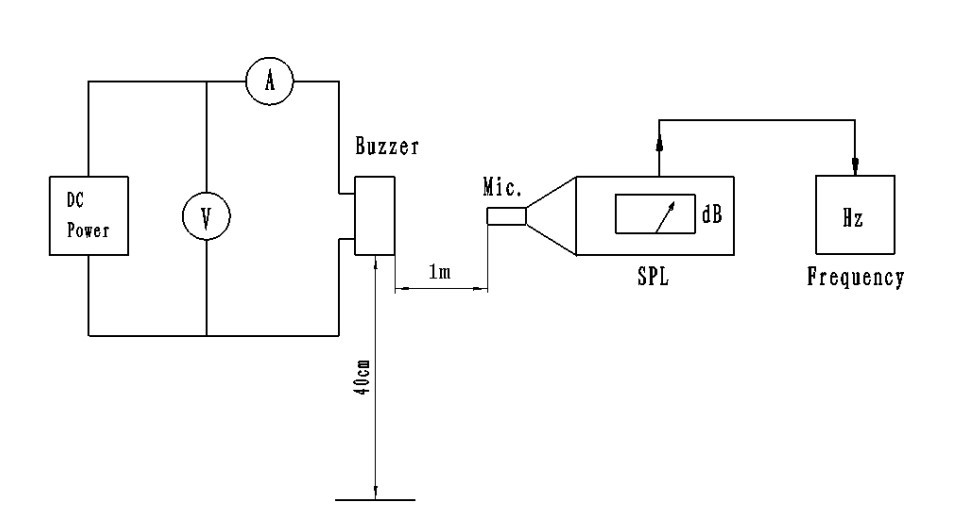

Mức tiêu thụ hiện tại được chỉ định ở mức 10mA khi đo bằng sóng vuông 12Vp‑p ở tần số 3000Hz và mức rút thực tế khi vận hành DC thường giảm xuống dưới 6mA, như được hiển thị trong báo cáo thử nghiệm. Dung sai nguồn cung cấp rộng giúp điều chỉnh sự suy giảm điện áp của pin, bộ điều hợp không được kiểm soát và biến động xe buýt công nghiệp mà không ảnh hưởng đến âm thanh sự ổn định.

Để hàn, cả hai phương pháp sóng (260oC, 4–6 giây) và thủ công (350oC, 2–5 giây) đều được áp dụng. tương thích, với tối đa 2–3 chu kỳ nhiệt. Khe hở khuyến nghị giữa vỏ và bể hàn là 2,0mm.

Ví dụ ứng dụng

Bảng trạng thái máy dùng nguồn DC trong nhà máy, hoạt động trên bus 12V hoặc 24V.

Các thiết bị y tế như máy theo dõi bệnh nhân hoặc máy bơm truyền dịch, trong đó một thao tác đơn giản Cần có âm cảnh báo DC mà không cần thêm đường tín hiệu.

Bàn phím cảnh báo an ninh và bộ điều khiển truy cập có cụm PCB xuyên lỗ.

Đèn báo cabin ô tô (chuông mở cửa, cảnh báo thắt dây an toàn) được cấp nguồn từ một đường ray pin 12V.

Dụng cụ kiểm tra cầm tay chạy từ pin Li-ion 3,7V, sử dụng dải điện áp rộng để duy trì âm thanh khi pin xả.

Ghi chú Xử lý & Vận hành

1. Chỉ cấp điện áp DC trong phạm vi 3–24V. Quá độ hoặc phân cực ngược có thể làm hỏng vĩnh viễn IC bên trong.

2. Vỏ không kín. Ngăn chặn chất lỏng, cặn trợ dung hoặc làm sạch dung môi xâm nhập vào cổng âm thanh.

3. Trong môi trường có khí ăn mòn (ví dụ: H₂S, SO₂), hãy đặt bộ rung trong ngăn được bảo vệ hoặc chỉ sử dụng lớp phủ phù hợp trên các thiết bị đầu cuối.

4. Âm thanh phát ra nhạy cảm với điện áp cung cấp. Xác minh rằng đường ray điện của bạn có thể cung cấp dòng điện cần thiết, đặc biệt khi có nhiều còi chia sẻ cùng một nguồn.

5. Không chặn lỗ thoát âm. Ngay cả sự tắc nghẽn một phần cũng có thể làm giảm SPL bằng vài decibel và thay đổi tần số.

6. Bảo quản trong túi kín có chất hút ẩm cho đến khi lắp ráp. Độ ẩm có thể oxy hóa chân và ảnh hưởng đến khả năng hàn.

Câu hỏi thường gặp

1. HND‑2316 có cần tín hiệu bên ngoài để tạo ra âm thanh không?

Không. Bộ tạo dao động tích hợp tạo ra âm 3000Hz ngay khi có điện áp DC được áp dụng. Không cần bộ vi điều khiển, IC hẹn giờ hoặc tín hiệuPWM.

2. Tại sao báo cáo thử nghiệm sử dụng sóng vuông khi còi chạy trên DC?

Sóng vuông 12Vp‑p là tiêu chuẩn mô tả đặc tính được sử dụng để xác minh âm thanh hiệu suất trong điều kiện điện được kiểm soát. Dưới nguồn cung cấp DC, nội bộ mạch tạo ra dạng sóng điều khiển tương tự. Để biết dữ liệu SPL của ổ đĩa DC, hãy liên hệ với MEIDI.

3. Thông số kỹ thuật đề cập đến 10mA, nhưng tiêu đề báo cáo thử nghiệm đôi khi nêu rõ 15mA. Giá trị nào được áp dụng?

10mA của bảng thông số sản phẩm là thông số kỹ thuật chính. 15mA hình trong một số tiêu đề báo cáo thử nghiệm là tài liệu không nhất quán. thực tế các phép đo mẫu (thường khoảng 5mA) xác nhận giới hạn dưới. MEIDI có thể cung cấp thông số kỹ thuật làm rõ cho đơn đặt hàng của bạn.

4. Tôi có thể sử dụng HND‑2316 với nguồn cấp vi điều khiển 3,3V không?

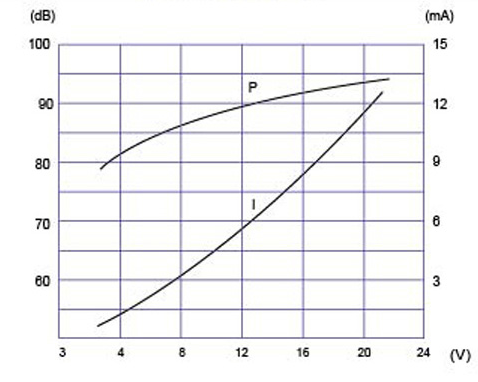

Có, miễn là đường ray 3,3V nằm trong phạm vi hoạt động 3–24V và có thể nguồn dòng điện cần thiết. SPL sẽ thấp hơn ở mức 12V; liên hệ MEIDI để biết đường cong đặc tính điện áp so với SPL.

5. Hồ sơ hàn nào được khuyên dùng cho hàn sóng?

Hàn sóng ở 260±5oC trong 4–6 giây, với vỏ được giữ ít nhất 2.0mm từ sóng hàn. Cho phép tối đa 2–3 lượt. Hàn thủ công tại 350oC trong 2–5 giây cũng có thể chấp nhận được.

6. HND‑2316 có phù hợp để sử dụng ngoài trời không?

Phạm vi nhiệt độ hoạt động hỗ trợ các điều kiện ngoài trời ôn hòa, nhưng nhà ở không chịu được thời tiết. Nếu có thể tiếp xúc với mưa hoặc bụi, hãy đặt còi bên trong vỏ chống nước có thông gió.

yêu cầu kỹ thuật

Đối với bảng dữ liệu, đặc tính ổ đĩa DC, báo cáo độ tin cậy hoặc ứng dụng hỗ trợ cho HND‑2316, hãy liên hệ với MEIDI nếu có yêu cầu của bạn. Kỹ thuật phản hồi thường là trong vòng một ngày làm việc.
