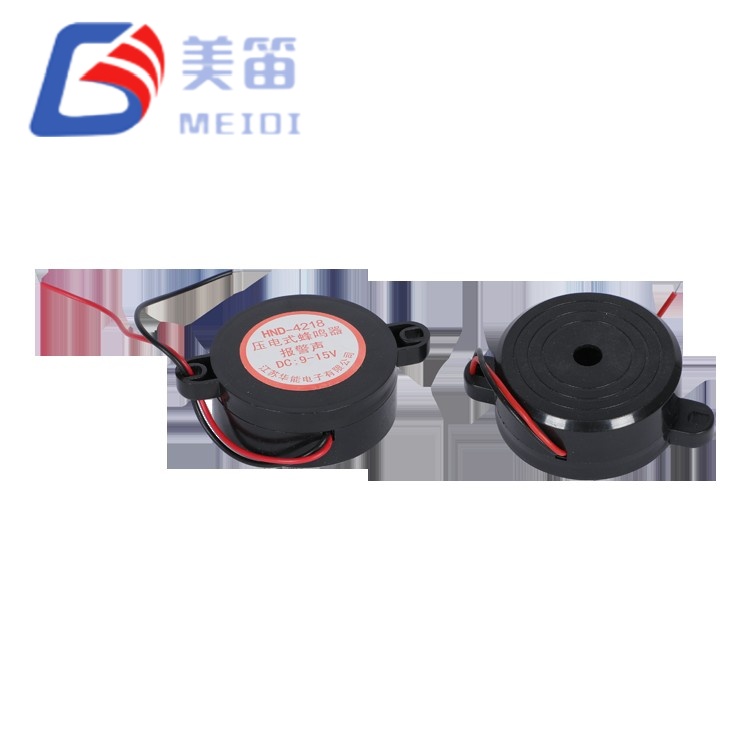

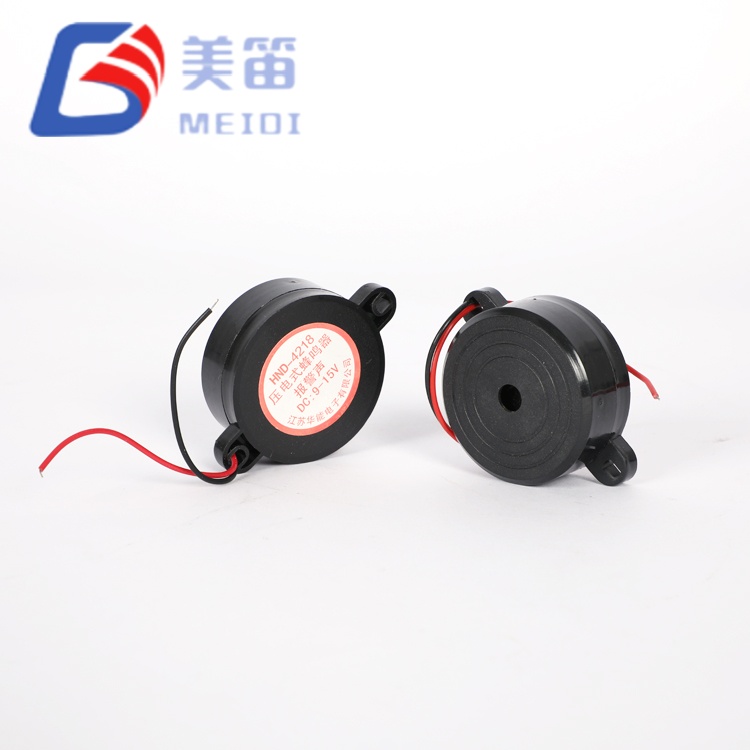

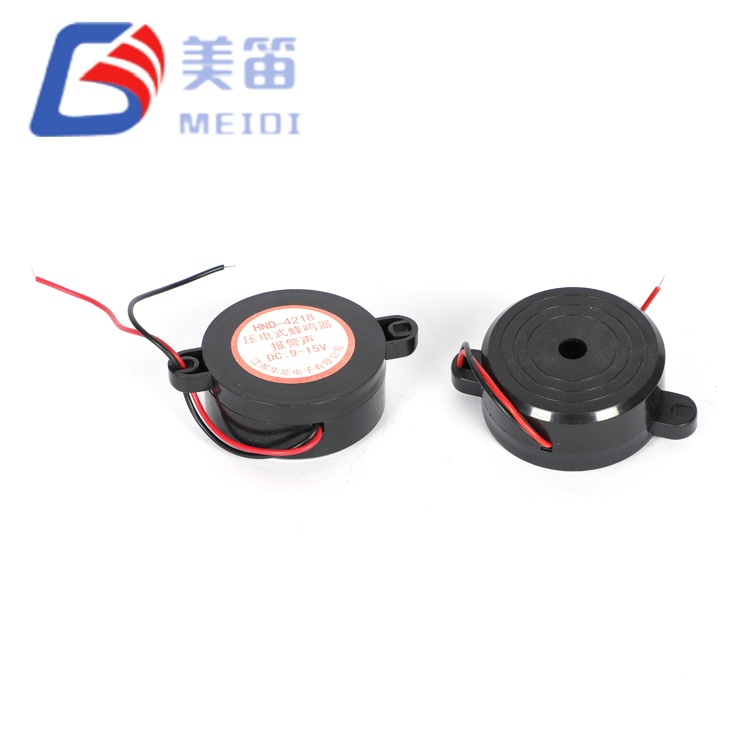

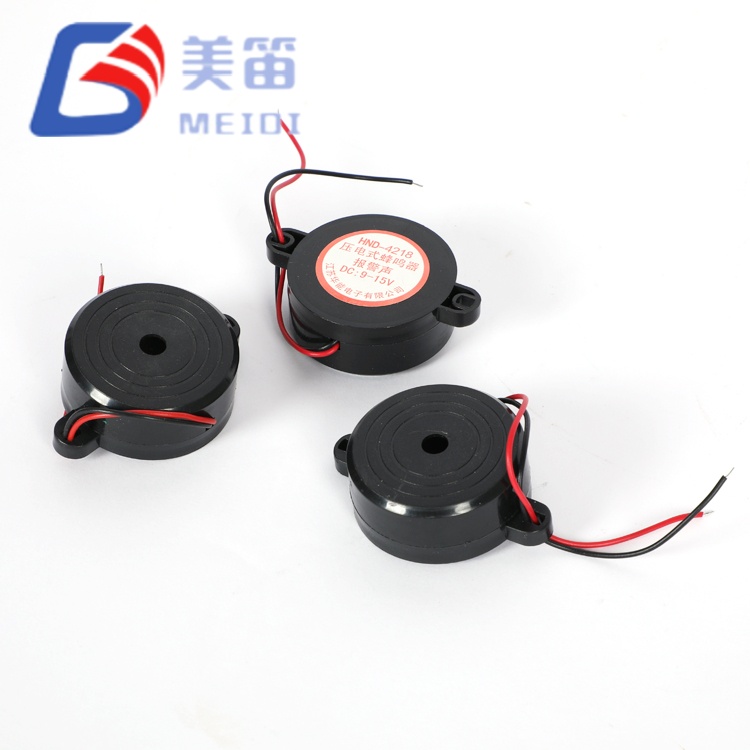

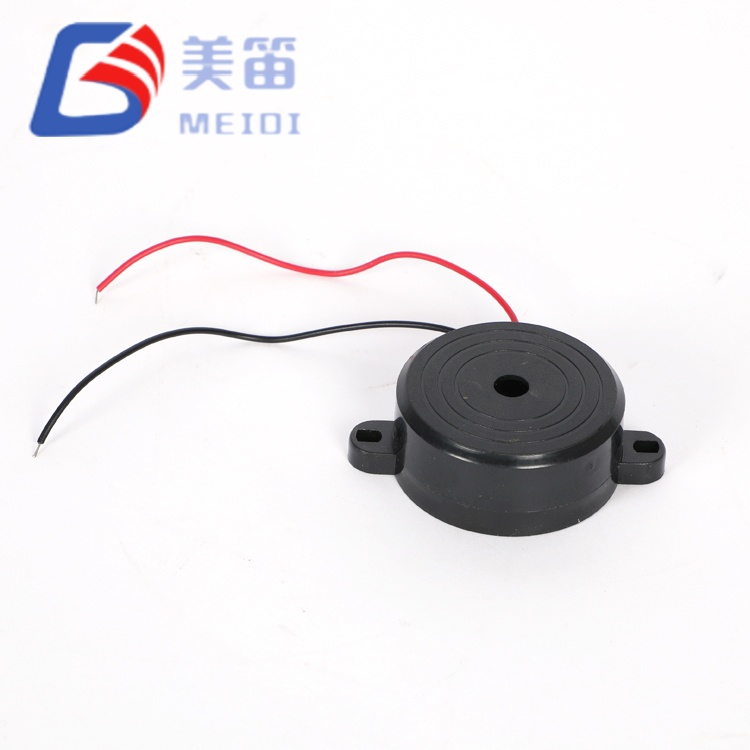

HND-4218 là bộ rung áp điện hoạt động đường kính 42mm có mạch dao động tích hợp, được đặt trong vỏ nhựa ABS màu đen. Cấp trực tiếp điện áp DC trong phạm vi 3V đến 24V tạo ra âm thanh có tần số 2800Hz danh nghĩa, loại bỏ nhu cầu về nguồn tín hiệu bên ngoài. Bề mặt tỏa âm lớn hơn so với các bộ rung loại 23mm, góp phần tạo ra áp suất âm thanh mức tối thiểu 90dB ở 10cm trong điều kiện truyền động định mức. Thành phần xuyên lỗ này được thường được lựa chọn cho bảng điều khiển công nghiệp, đèn cảnh báo ô tô, thiết bị y tế cảnh báo và công cụ thông báo hệ thống an ninh cần có âm thanh lớn và nhất quán.
Mạch dao động tích hợp — Điện áp DC cấp trực tiếp tạo ra đầu ra âm thanh
Định mức 12 VDC, phạm vi hoạt động 3–24 VDC
Mức tiêu thụ hiện tại 8 mA cho mỗi thông số kỹ thuật
Tần số cộng hưởng 2800 ± 500 Hz
Vỏ ABS 42 × 18 mm, lắp xuyên lỗ
Mạch điều khiển tích hợp - chấp nhận điện áp DC trực tiếp và phát ra âm 2800Hz mà không cần thành phần dao động bên ngoài
Màng chắn 42mm được đặt trong thân nhựa ABS cứng - mang lại diện tích bức xạ hiệu quả lớn hơn Bộ rung 23mm điển hình, hỗ trợ âm thanh phát ra cao hơn khi lắp mặt mở
Phạm vi cung cấp rộng — hoạt động từ 3V đến 24V DC, phù hợp cho cả nguồn điện chạy bằng pin và thiết kế đường sắt điện áp công nghiệp
Tương thích với hàn sóng (260°C) và hàn thủ công (350°C), nhiệt độ lên tới 2-3 chu kỳ theo đặc điểm kỹ thuật
| tham số | Giá trị | Điều kiện kiểm tra/Lưu ý |
| Loại sản phẩm | Bộ rung hoạt động áp điện | — |
| Điện áp định mức | 12 VDC | — |
| Điện áp hoạt động | 3–24 VDC | — |
| Tần số cộng hưởng | 2800 ± 500 Hz | — |
| Âm thanh phát ra ở 10 cm | Tối thiểu 90 dB | Sóng vuông 12 Vp‑p, 2800 Hz, 10 cm (mỗi quy trình thử nghiệm); Giá trị SPL của ổ đĩa DC có sẵn theo yêu cầu |
| Mức tiêu thụ hiện tại | 8 mA (điển hình) | Đã thử nghiệm ở điện áp định mức; báo cáo thử nghiệm riêng lẻ có thể chỉ ra 8mA |
| Nhiệt độ hoạt động | -20oC ~ +80oC | Hoạt động liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |

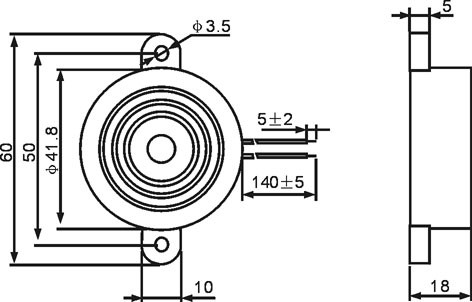

| Kích thước (Dia × H) | 42 × 18 mm | Chỉ cơ thể; dung sai bản vẽ ± 0,5mm trừ khi có quy định khác |
| Cân nặng | 12 g | — |
| Vật liệu nhà ở | ABS màu đen | — |
| Kiểu lắp | Xuyên qua lỗ | Hàn sóng hoặc hàn thủ công |
| Phương pháp | Nhiệt độ | Thời gian | Chu kỳ tối đa |
| Hàn sóng ★ | 260 ± 5oC | 4–6 giây | 2–3 |
| Hàn thủ công | 350 ± 10oC | 2–5 giây | 2–3 |
★ Quy trình được đề xuất để sản xuất số lượng lớn
Bảng điều khiển công nghiệp và đèn báo trạng thái máy
Cảnh báo bằng âm thanh trên ô tô (nhắc nhở thắt dây an toàn, cảnh báo cảm biến đỗ xe)
Báo động thiết bị y tế (máy theo dõi bệnh nhân, bơm truyền)
Thiết bị cảnh báo hệ thống an ninh và thiết bị báo cháy
Chỉ báo lỗi nguồn điện liên tục (UPS)
Hiển thị thông tin công cộng và tín hiệu âm thanh kiosk
MEIDI sản xuất Bộ rung áp điện chủ động 4218 tại cơ sở sản xuất ở Giang Tô, nơi lắp ráp tự động dây chuyền cho còi áp điện, dây chuyền ép phun trong nhà cho vỏ ABS và các dây chuyền chuyên dụng trạm kiểm tra âm thanh. Mỗi lô sản xuất đều trải qua một quy trình xác minh độ tin cậy bao gồm tiếp xúc với độ ẩm, bảo quản ở nhiệt độ cao/thấp, chu kỳ nhiệt, thử nghiệm thả rơi, độ bền rung và khả năng chịu nhiệt hàn — tất cả đều được tiến hành ở mức thông số kỹ thuật HND‑4218.
Hệ thống quản lý chất lượng của chúng tôi hoạt động theo ISO 9001, với việc kiểm tra nguyên liệu đầu vào, giám sát trong quá trình và kiểm tra âm thanh cuối cùng 100% trước khi giao hàng. Đối với việc mua sắm khối lượng, chúng tôi có thể cung cấp dữ liệu thử nghiệm theo từng đợt cụ thể, bao gồm đường cong đáp ứng tần số SPL và dòng điện hồ sơ tiêu thụ.

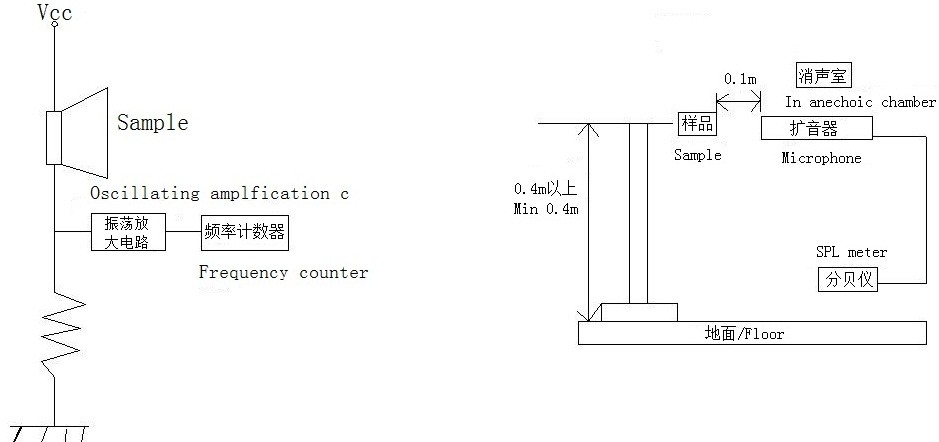

Dữ liệu sau đây phản ánh thông số kỹ thuật HND‑4218. Báo cáo thử nghiệm dành riêng cho sản phẩm có dữ liệu đo mẫu có sẵn theo yêu cầu. Quy trình kiểm tra áp dụng điện áp vuông 12Vp‑p sóng có tần số 2800Hz, đo ở bước sóng 10cm. Để biết đặc tính của ổ đĩa DC, vui lòng liên hệ với MEIDI hỗ trợ kỹ thuật.
| Mục | Đặc điểm kỹ thuật |
| Mức áp suất âm thanh | Tối thiểu 90 dB |
| Tính thường xuyên | 2800 ± 500 Hz |
| Hiện hành | 8 mA (điển hình) |
| Kích thước | 42 × 18 mm |
Để có báo cáo thử nghiệm HND‑4218 hoàn chỉnh hoặc dữ liệu thử nghiệm độ tin cậy, hãy gửi yêu cầu kỹ thuật.
1. Chỉ hoạt động trong phạm vi 3–24 VDC. Điện áp ngoài phạm vi này có thể làm hỏng bên trong bộ dao động hoặc phần tử áp điện.
2. Bộ rung này không được niêm phong. Tránh nước, chất trợ dung hoặc chất kết dính xâm nhập qua âm thanh cổng, có thể thay đổi tần số và giảm đầu ra.
3. Tiếp xúc kéo dài với các khí ăn mòn (ví dụ: H₂S, SO₂) hoặc độ ẩm cao có thể làm suy giảm chất lượng chất nền đồng thau và kết nối điện cực.

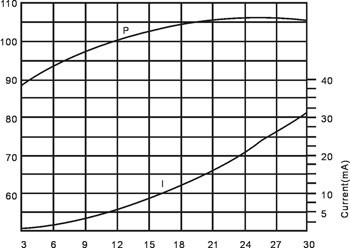

4. Mức áp suất âm thanh phụ thuộc vào điện áp nguồn và khả năng dòng điện của nguồn. Xác minh rằng mạch lái xe của bạn có thể cung cấp đủ dòng điện khi tải.
5. Giữ cổng âm thanh phía trước không có vật cản. Ngay cả việc tắc nghẽn một phần cũng sẽ làm giảm SPL và thay đổi tần số cảm nhận được.
6. Bảo quản trong bao bì hút ẩm ban đầu để ngăn chặn sự hấp thụ độ ẩm và quá trình oxy hóa pin trước khi hàn.
1. HND-4218 có cần mạch dao động ngoài không?
Không. Bộ rung áp điện chủ động 4218 là bộ rung áp điện chủ động có mạch dao động tích hợp. Việc áp dụng điện áp DC trong phạm vi định mức sẽ tạo ra âm thanh 2800Hz có thể nghe được trực tiếp.
2. Điện áp tối thiểu mà còi sẽ hoạt động đáng tin cậy là bao nhiêu?
Dải điện áp hoạt động được chỉ định là 3VDC đến 24VDC. Thiết bị sẽ hoạt động ở mức 3VDC; tuy nhiên, mức áp suất âm thanh tăng theo điện áp đặt vào. Để có hiệu suất điện áp thấp đường cong, hãy liên hệ với MEIDI để biết dữ liệu đặc tính ứng dụng.
3. Bộ rung này có thể được sử dụng trong môi trường ngoài trời hoặc có độ ẩm cao không?
HND-4218 có cấu trúc mở và không được thiết kế để chống nước hoặc chịu độ ẩm cao ứng dụng. Tiếp xúc với độ ẩm, ngưng tụ hoặc không khí ăn mòn có thể gây ra trôi dạt hiệu suất. Đối với các cài đặt được bảo vệ môi trường, hãy xem lại ghi chú ứng dụng hoặc tham khảo MEIDI để có các lựa chọn niêm phong thay thế.
4. Nên sử dụng phương pháp hàn nào cho bộ rung xuyên lỗ này?
Hàn sóng ở 260°C trong 4–6 giây là phương pháp được khuyến nghị để sản xuất hàng loạt. Hàn thủ công ở 350°C trong 2–5 giây cũng được chấp nhận. Hạn chế tiếp xúc với nhiệt 2–3 chu kỳ theo quy định để tránh biến dạng vỏ.
5. Tần số đầu ra có cố định hay thay đổi theo điện áp?
Bộ dao động bên trong duy trì tần số ổn định gần 2800Hz trong suốt quá trình hoạt động dải điện áp. Trong khi SPL thay đổi theo điện áp và tải thì sự thay đổi tần số là tối thiểu trong phạm vi cung cấp được chỉ định.
6. Tại sao quy trình kiểm tra sử dụng sóng vuông 12Vp‑p cho bộ rung đang hoạt động?
Sóng vuông 12Vp‑p ở 2800Hz là điều kiện mô tả tiêu chuẩn cho tính nhất quán của đặc tả. HND-4218 được đánh giá cho hoạt động 12VDC với bộ điều khiển bên trong lái xe; Dữ liệu hiệu suất DC có sẵn theo yêu cầu.
Để yêu cầu bảng dữ liệu đầy đủ, bản vẽ cơ khí, đường cong đáp ứng tần số SPL, hoặc dữ liệu kiểm tra độ tin cậy cho HND‑4218, hãy liên hệ với MEIDI kèm theo đơn đăng ký của bạn yêu cầu. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
