Hoạt động bằng nguồn 12VDC nguyên bản với phạm vi tồn tại 3–24V — trải rộng trên các kiến trúc ô tô, công nghiệp và pin dự phòng mà không cần chuyển đổi điện áp
Mạch dao động tích hợp - cố định âm 3500 Hz khi ứng dụng DC; không cần tài nguyên MCU MCU hoặc các thành phần ổ đĩa ngoài
Hiệu suất âm thanh vượt trội — lô mẫu đo được 91–94 dB, 6–9 dB trên ngưỡng thông số kỹ thuật ≥85 dB
Dòng điện tiêu thụ cực thấp 4 mA ở mức 12V — gánh nặng điện năng thấp hơn 96% so với các lựa chọn thay thế hoạt động điện từ có đầu ra tương đương

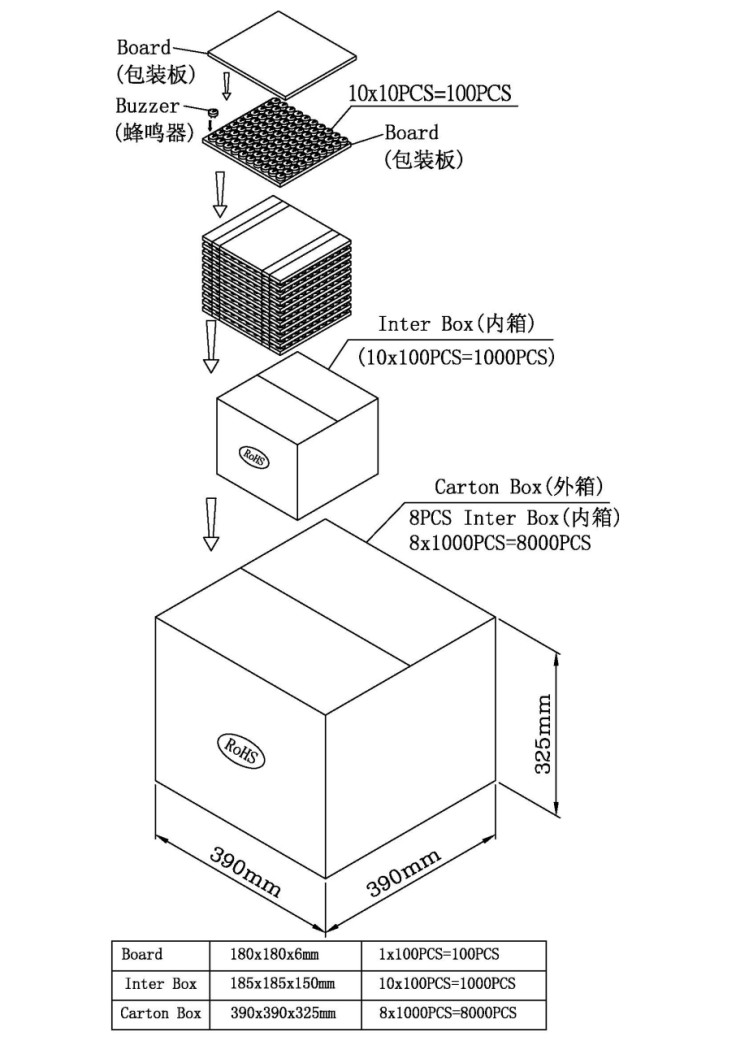

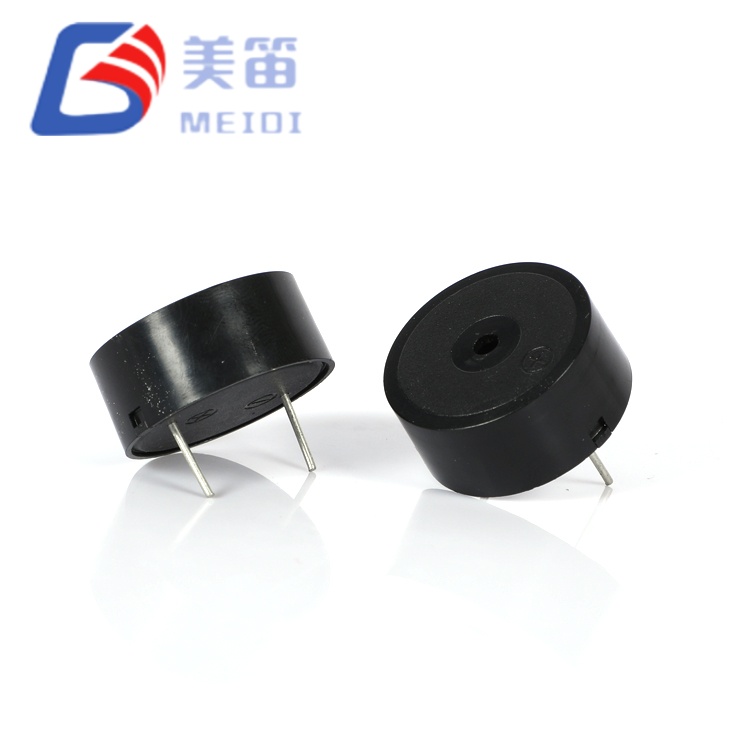

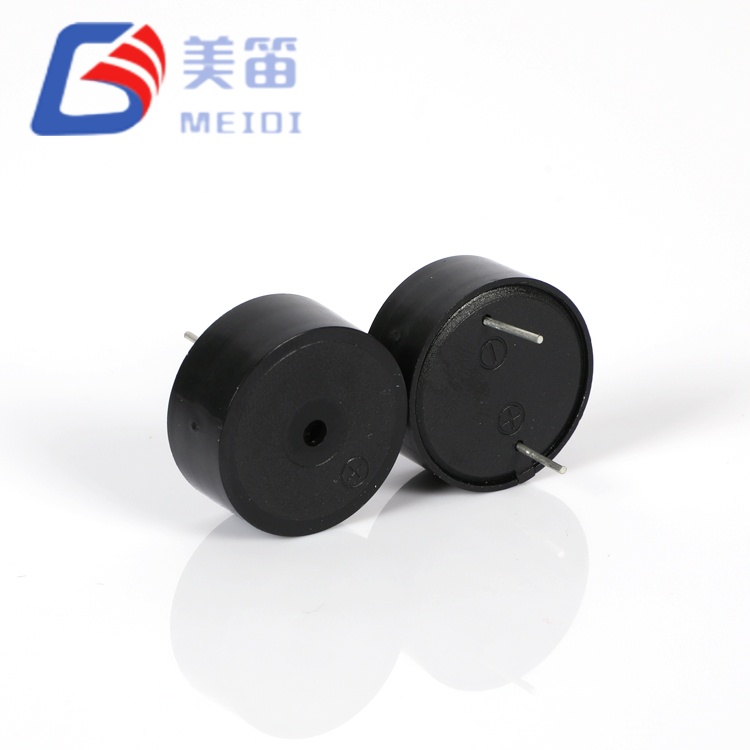

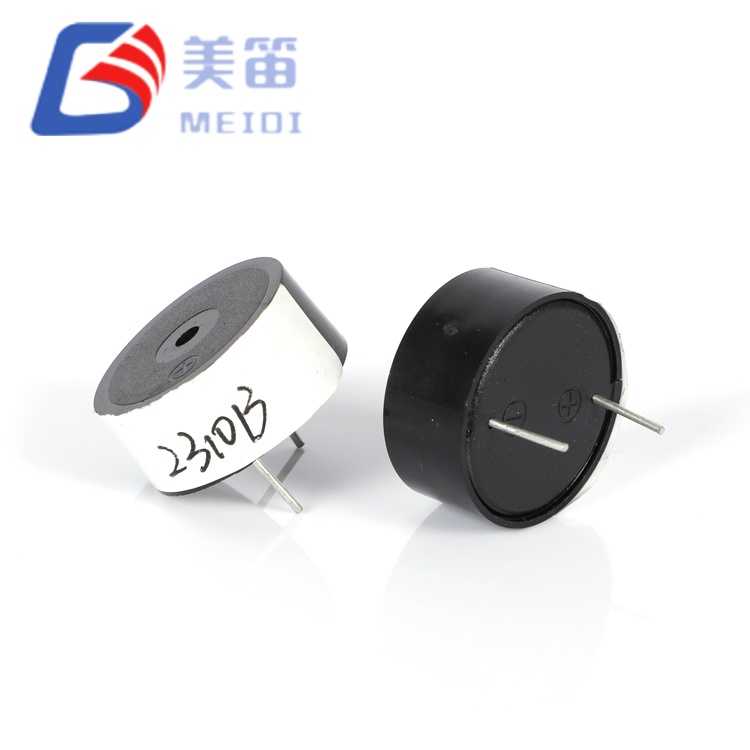

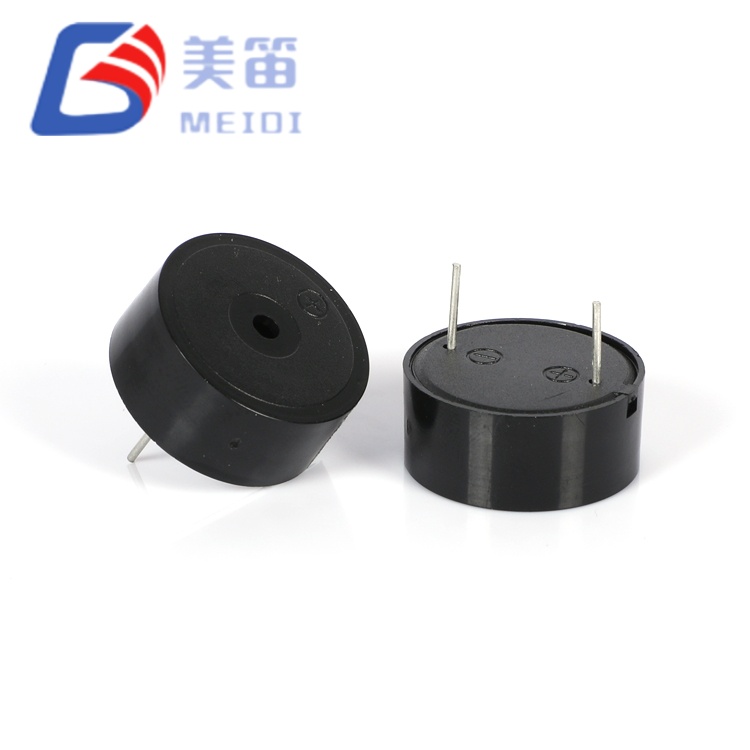

Màng áp điện đường kính 23 mm có dây dẫn và tai gắn - lắp đặt linh hoạt cho các ứng dụng gắn bảng và khung gầm
Vỏ ABS màu đen với hàn sóng 260oC và dung sai làm lại thủ công 350oC
Dao động khép kín - mạch điều khiển tích hợp tạo ra âm 3500 Hz khi ứng dụng DC; không cần tạo ra xung điện xung, bộ đệm bóng bán dẫn hoặc các thành phần định thời
Phạm vi tồn tại cực rộng 3–24V — hoạt động ở mức điện áp danh nghĩa 12V; Chịu được độ võng tay quay nguội của ô tô (xuống tới 3V) và quá điện áp bus công nghiệp 24V mà không cần điều chỉnh bên ngoài
Mức tiêu thụ dòng điện dưới 4 mA — ở 12VDC, 3500 Hz; cho phép chuyển đổi mức logic trực tiếp và tiêu hao pin không đáng kể trong các ứng dụng cảnh báo ở chế độ chờ
Phần tử áp điện 23 mm có đầu cuối dây dẫn — dây dẫn linh hoạt và tai gắn cho phép lắp đặt bảng điều khiển, khung gầm và lắp đặt liền kề PCB
Không phát thải EMI - không có từ trường hoặc nhiễu chuyển mạch cảm ứng; tương thích với các thiết bị đo lường, y tế và RF nhạy cảm
Vỏ ABS có khả năng chịu sửa chữa - được xếp hạng cho hàn sóng 260oC và làm lại thủ công 350oC; dây dẫn có tai gắn giúp lắp đặt linh hoạt cho các ứng dụng PCB gắn bảng, gắn khung và xuyên lỗ
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động áp điện | — |
| Điện áp định mức | 12 VDC | Ở 25oC |
| Điện áp hoạt động | 3 – 24 VDC | liên tục |

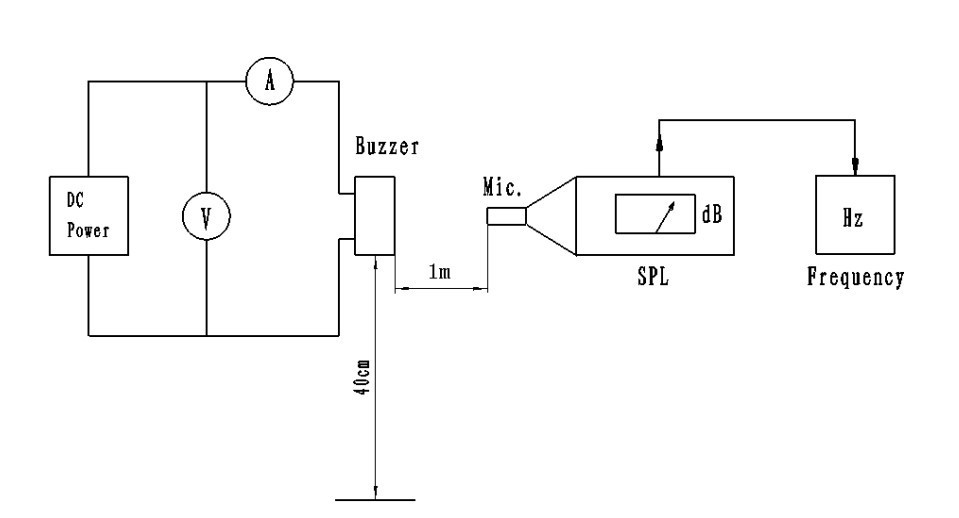

| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 12VDC, 3500 Hz, trường tự do |
| Phạm vi SPL mẫu | 91 – 94 dB | Lô 10 chiếc, 12Vp-p, 10 cm |
| Tần số cộng hưởng | 3500 ± 500 Hz | Bộ dao động tích hợp |
| Hoạt động hiện tại | 4 mA | Ở 12VDC, 3500 Hz |
| điện dung | 12 ± 40% nF | Ở 1 kHz, 25oC |
| Nhiệt độ hoạt động | -20oC ~ +75oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |

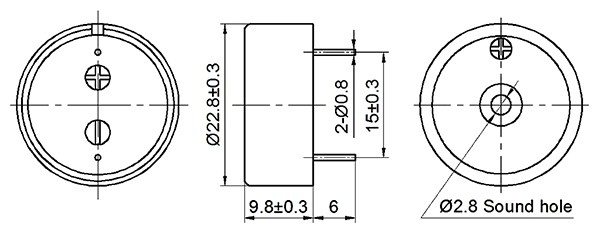

| Kích thước (Dia × H) | 23 × 10mm | Thân không bao gồm khách hàng tiềm năng |
| Cân nặng | 4 g | Đặc trưng |
| Vật liệu nhà ở | ABS màu đen | — |
| Kiểu lắp | Dây dẫn có tai gắn | Gắn bảng điều khiển hoặc khung gầm |
| Hàn (Sóng) | 260 ± 5oC, 4–6 giây | Tối đa 2–3 lượt |
| Hàn (thủ công) | 350 ± 10oC, 2–5 giây | Tối đa 2–3 lượt |
•Áp suất âm thanh: 91 – 94 dB (trung bình 92,8 dB)
•Dòng điện: 3,87 – 4,00 mA (trung bình 3,95 mA)
•Tần số: 3486 – 3600 Hz (tất cả đều nằm trong dung sai ±500 Hz)
•Đường kính: 22,88 – 23,05 mm
•Chiều cao: 9,89 – 10,01 mm
Mô-đun cảnh báo PLC và HMI công nghiệp - chỉ báo lỗi, hoàn thành chu trình và phản hồi bằng âm thanh khi dừng khẩn cấp trên xe buýt điều khiển 12V/24V; zero EMI duy trì độ chính xác của cảm biến analog
Hệ thống phụ kiện 12V dành cho ô tô — cảnh báo thắt dây an toàn, cảnh báo mở cửa và chuông đánh lửa khi chìa khóa khởi động; Khả năng sống sót của tay quay nguội 3V đảm bảo kích hoạt đáng tin cậy trong quá trình khởi động động cơ
Bộ cấp nguồn liên tục (UPS) — kích hoạt chế độ ắc quy, cảnh báo quá tải và cảnh báo bảo trì; Rút 4 mA duy trì dung lượng pin dự phòng
Bộ điều khiển và bộ biến tần sạc năng lượng mặt trời - âm báo lỗi mảng, cảnh báo ngắt kết nối pin và thông báo sa thải phụ tải trong hệ thống lắp đặt ngoài lưới điện 12V/24V
Máy móc nông nghiệp và xây dựng - cảnh báo sự hiện diện của người vận hành và chỉ báo lỗi thủy lực; Giới hạn hoạt động 75oC phù hợp với khoảng cách giữa khoang động cơ
Thiết bị y tế và phòng thí nghiệm - hoàn thành chu trình khử trùng, hết thời gian hiệu chuẩn và cảnh báo tình trạng lỗi; Cấu trúc áp điện loại bỏ nhiễu từ với thiết bị đo nhạy cảm
| Yêu cầu thiết kế | Ưu điểm HND-2310E |
| Loại bỏ sự phức tạp của mạch truyền động | Bộ dao động tích hợp; cấp điện áp DC, nhận âm 3500 Hz - không có chân MCU, không có bóng bán dẫn, không có cuộn cảm |
| Giảm thiểu mức tiêu thụ điện năng trong các hệ thống sử dụng pin | 4 mA ở 12V so với 20–50 mA điển hình cho bộ rung hoạt động bằng điện từ; mở rộng quyền tự chủ ở chế độ chờ lên 5–12× |
| Hoạt động trên các môi trường điện áp thay đổi | Phạm vi 3–24V trải rộng từ pin đơn Li-ion đến bus công nghiệp 24V mà không cần bộ chuyển đổi Buck hoặc điện trở nối tiếp |
| Giảm nhiễu điện từ | Không phát ra từ tính; không có nguy cơ ghép nối vào máy thu ECG, EEG, RF hoặc mạch đo chính xác |
| Sống sót trong hồ sơ hàn và nhiệt khắc nghiệt | Dung sai làm lại thủ công 350oC; dây dẫn có tai gắn chịu được rung động và chu kỳ nhiệt |
| Đạt được khoảng không âm thanh đã được xác minh | Lô mẫu đo được 91–94 dB, cung cấp biên độ 6–9 dB so với thông số kỹ thuật đối với độ suy giảm lão hóa và vỏ bọc |
| Lắp đặt cơ khí linh hoạt | Dây dẫn có tai gắn giúp lắp đặt linh hoạt cho các ứng dụng PCB gắn bảng, gắn khung và xuyên lỗ |
1. Bộ rung chủ động áp điện 2310E Active có yêu cầu tín hiệu điều khiển bộ tạo dao động bên ngoài hoặc bộ vi điều khiển không?
Không. HND-2310E là một bộ rung hoạt động hoàn toàn khép kín. Mạch dao động bên trong tạo ra tín hiệu điều khiển 3500 Hz khi cấp điện áp DC trong phạm vi 3–24V. Không yêu cầu đầu raPWM, bộ tạo sóng vuông hoặc các thành phần định thời. Chỉ cần kết nối dây dẫn dương với nguồn điện áp của bạn và dây dẫn âm với đất (hoặc bóng bán dẫn chuyển mạch) để tạo ra âm thanh phát ra.
2. Phạm vi hoạt động 3–24V ảnh hưởng như thế nào đến áp suất âm thanh và dòng điện qua các mức điện áp khác nhau?
Áp suất âm thanh tăng gần như tuyến tính với điện áp từ 3V đến 12V, đạt mức ≥85 dB định mức ở 12V. Dưới 6V, đầu ra có thể ở mức cận biên đối với môi trường ồn ào; trên 12V, SPL tiếp tục tăng khiêm tốn nhưng mức tiêu thụ dòng điện vẫn dưới 4 mA do tải điện dung áp điện. Ở 24V, bộ dao động bên trong giới hạn dòng điện để bảo vệ IC truyền động; SPL xấp xỉ 3–4 dB trên định mức 12V. Để có hiệu suất ổn định, MEIDI khuyến nghị phạm vi hoạt động 9–15V.
3. Tôi có thể sử dụng HND-2310E trong hệ thống công nghiệp 24V mà không cần thêm linh kiện không?
Vâng, trực tiếp. Mức tối đa 24V là mức đánh giá hoạt động liên tục, không chỉ đơn thuần là giới hạn tồn tại. Ở 24VDC, mức tiêu thụ dòng điện duy trì 4 mA và bộ dao động bên trong duy trì đầu ra 3500 Hz. Không cần điện trở nối tiếp, kẹp zener hoặc bộ điều chỉnh. Điều này giúp phân biệt HND-2310E với các bộ rung hoạt động bằng điện từ thường yêu cầu điện áp giảm trên mức tối đa 12V hoặc 16V.
4. Tuổi thọ âm thanh thực tế khi hoạt động liên tục ở mức 12V ở 75oC là bao nhiêu?
Dự kiến tối thiểu 5.000 giờ ở môi trường xung quanh 12V và +75oC. Cơ chế mài mòn chính là khử cực gốm áp điện dưới sự phân cực DC kéo dài và ứng suất nhiệt. Đối với nhiệm vụ không liên tục (ví dụ: cảnh báo 2 giây cứ sau 60 giây), tuổi thọ kéo dài tương ứng vượt quá 50.000 giờ. Đối với các ứng dụng cảnh báo liên tục trong môi trường nhiệt độ cao, MEIDI khuyến nghị thực hiện chu kỳ hoạt động 50% (bật 1 giây, tắt 1 giây) để duy trì phân cực gốm và kéo dài tuổi thọ hơn 15.000 giờ.
5. Cấu hình dây dẫn có tai gắn mang lại những lựa chọn lắp đặt nào?
HND-2310E có dây dẫn linh hoạt (thường từ 80–100 mm) với tai gắn được tích hợp vào vỏ ABS. Cấu hình này hỗ trợ:
Gắn bảng điều khiển - cố định bằng vít M2.5 hoặc M3 xuyên qua tai gắn cho các chỉ báo cảnh báo ở bảng mặt trước
Khung gầm - gắn vào khung hoặc giá đỡ kim loại trong các ứng dụng ô tô và máy móc
Lắp đặt liền kề PCB - định tuyến dẫn qua các lỗ khung đến các khối đầu cuối PCB hoặc đầu nối, loại bỏ áp lực hàn PCB trực tiếp
Treo tự do — dây dẫn có đầu nối để thay thế mô-đun trong thiết bị có thể sử dụng được
Tai gắn giúp giảm sức căng cơ học mà không phụ thuộc vào các kết nối điện, giảm mỏi do rung gây ra so với các giá đỡ chốt xuyên lỗ.
Đối với bảng dữ liệu kỹ thuật, ghi chú tích hợp hệ thống 12V/24V, xác minh tham chiếu chéo dựa trên các bộ rung điện từ cũ hoặc thảo luận về cấu hình OEM, hãy gửi yêu cầu của bạn. Kỹ thuật ứng dụng MEIDI thường phản hồi trong vòng một ngày làm việc với dữ liệu đặc tính dao động, ma trận tương thích mạch điều khiển và định giá theo số lượng.
