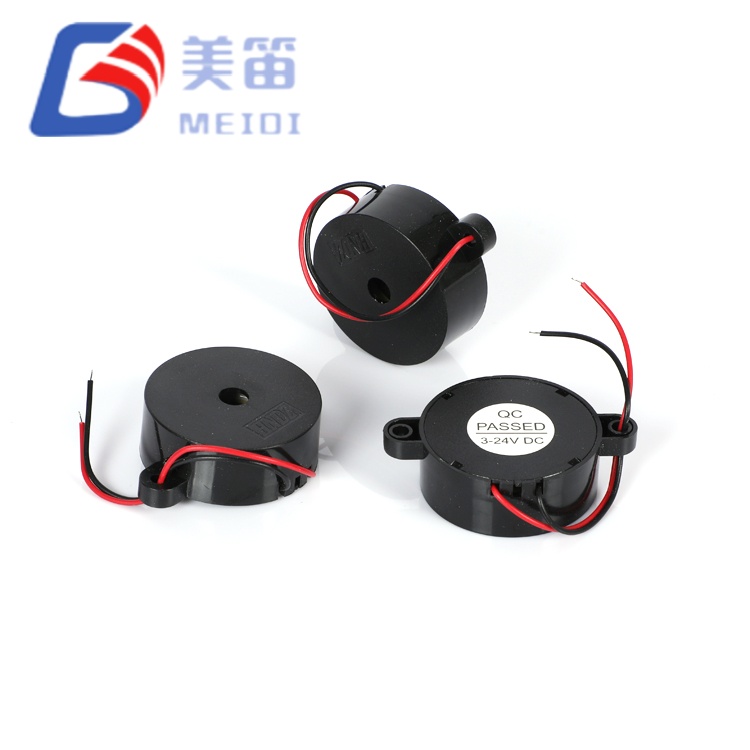

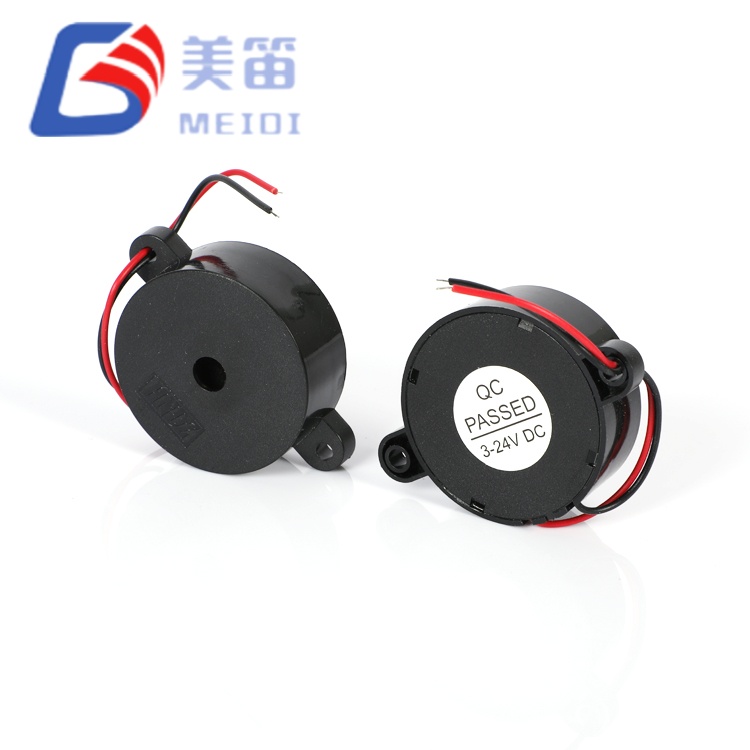

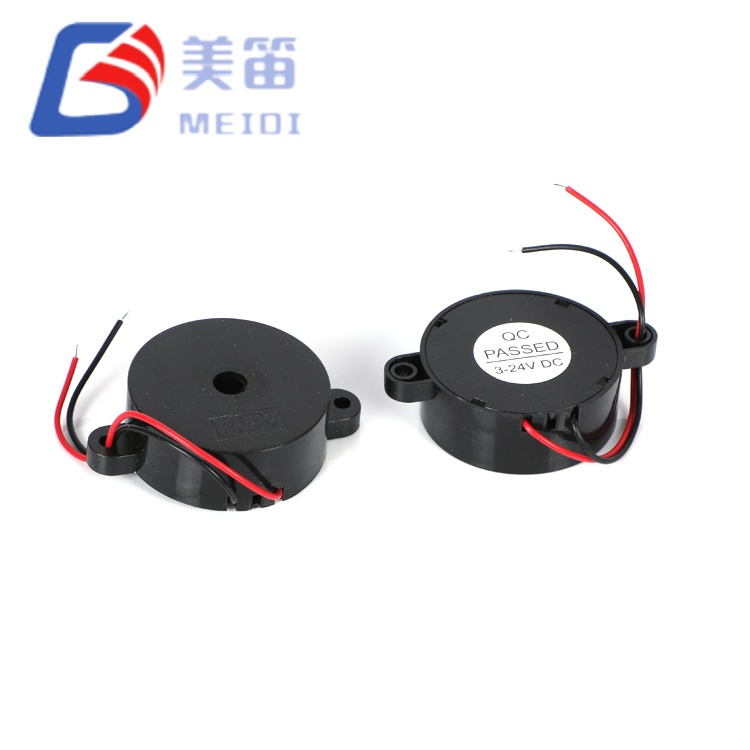

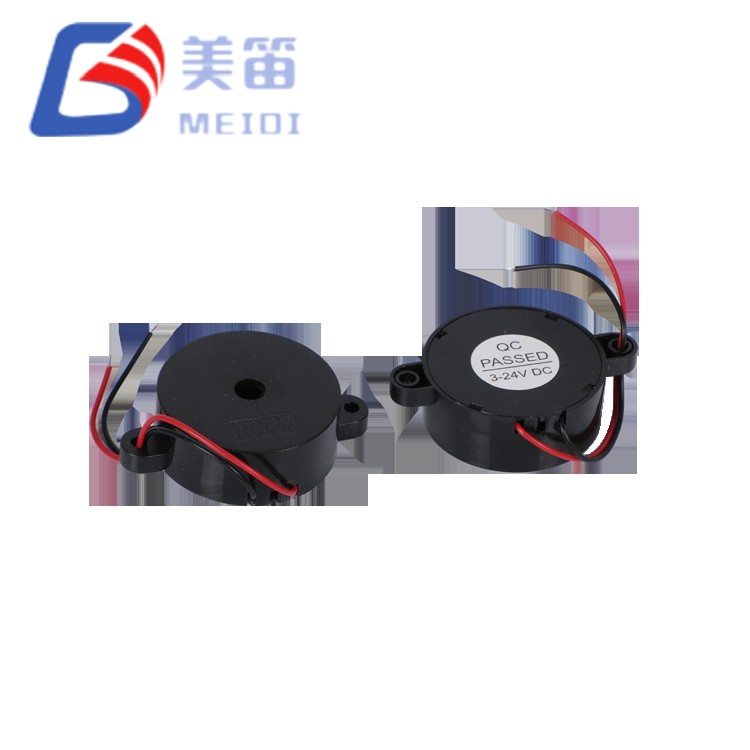

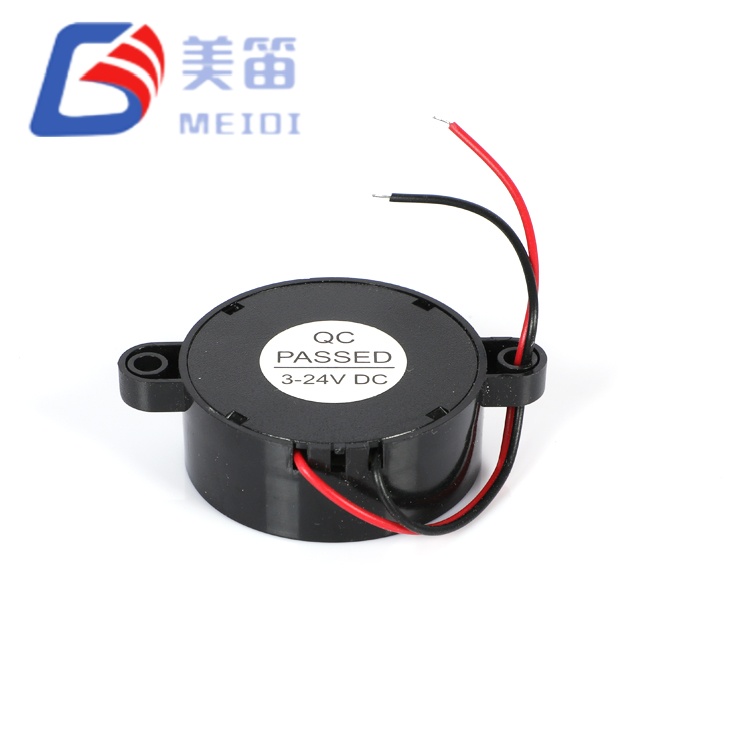

HND-4216 là bộ rung áp điện hoạt động loại 42mm có mạch điều khiển tích hợp, đặt trong một cơ thể ABS màu đen. Bộ rung áp điện chủ động 4216 hoạt động trực tiếp từ nguồn DC trong phạm vi 3V đến 24V và tạo ra âm thanh danh nghĩa 2800Hz mà không cần bộ tạo dao động bên ngoài. Màng chắn Φ41,8mm, kết hợp với cấu hình 16mm, mang lại diện tích bức xạ lớn hơn hơn các mẫu 23mm thông thường, hỗ trợ phân tán âm thanh rộng hơn. Ở mức điện áp định mức 12VDC, mức rút hiện tại được chỉ định ở mức 8mA. Thành phần xuyên lỗ này thường được tích hợp vào các bảng báo động công nghiệp, hệ thống cảnh báo ô tô, cảnh báo thiết bị y tế và thiết bị thông báo công cộng ưu tiên sử dụng tín hiệu âm thanh tần số thấp hơn.
Dao động tích hợp — Điện áp DC trực tiếp tạo ra âm 2800Hz
Định mức 12 VDC, phạm vi hoạt động 3–24 VDC
Tiêu thụ dòng điện 8 mA ở điện áp định mức
Tần số cộng hưởng 2800 ± 500 Hz - cường độ thấp hơn các biến thể 3000Hz+
Khối lượng 12 g, kích thước Φ41,8×16mm, lắp xuyên lỗ
Màng chắn Φ41,8mm — cung cấp vùng bức xạ hiệu quả rộng hơn so với các bộ rung loại 23mm, dẫn đến phạm vi phủ sóng âm thanh rộng hơn khi lắp mặt mở
Tần số trung tâm 2800Hz - ký tự âm thấp hơn các biến thể 3000Hz hoặc 3700Hz, thích hợp cho các ứng dụng mong muốn ít cảnh báo hơn
Đã sửa lỗi mức tiêu thụ hiện tại 8mA ở 12VDC - đơn giản hóa việc lập kế hoạch ngân sách điện năng trong thiết kế đa tải
Phạm vi cung cấp DC rộng 3V đến 24V — tương thích với các thiết bị và thiết bị chạy bằng pin Đường ray điện công nghiệp 12V/24V
Hỗ trợ hàn sóng và hàn thủ công - đáp ứng các quy trình lắp ráp xuyên lỗ tiêu chuẩn
| tham số | Giá trị | Điều kiện kiểm tra/Lưu ý |
| Loại sản phẩm | Bộ rung hoạt động áp điện | — |
| Điện áp định mức | 12 VDC | — |
| Điện áp hoạt động | 3–24 VDC | — |
| Tần số cộng hưởng | 2800 ± 500 Hz | — |
| Âm thanh phát ra ở 10 cm | ≥90 dB (Tối thiểu 90) | Đã thử nghiệm với sóng vuông 12Vp‑p, 2800Hz, 10cm; Dữ liệu hiệu suất ổ đĩa DC có sẵn theo yêu cầu |
| Mức tiêu thụ hiện tại | 8 mA (điển hình) | Ở điện áp định mức; báo cáo thử nghiệm có thể chỉ ra 8mA; liên hệ với MEIDI để biết dữ liệu hàng loạt |
| Nhiệt độ hoạt động | -20oC ~ +80oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |

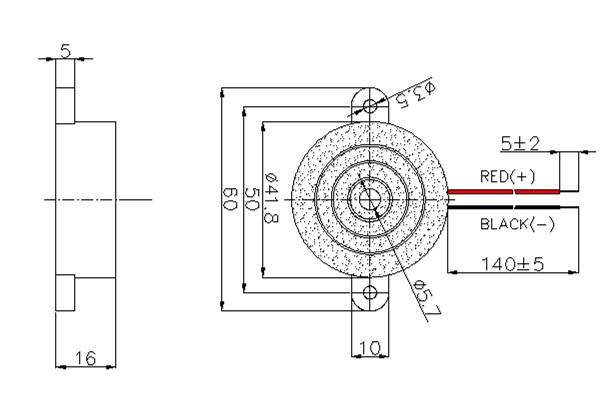

| Kích thước (Dia × H) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Chỉ thân máy |
| Cân nặng | 12 g | — |
| Vật liệu nhà ở | ABS màu đen | — |
| điện dung | 12 ± 40% nF | Giá trị tham chiếu trên mỗi tiêu đề thông số kỹ thuật; không được đo trên từng mẫu riêng lẻ |
| Kiểu lắp | Xuyên qua lỗ | Hàn sóng / thủ công |
Bảng điều khiển công nghiệp và đèn báo trạng thái máy yêu cầu cảnh báo tần số thấp hơn
Tín hiệu âm thanh trên ô tô (nhắc nhở thắt dây an toàn, cảnh báo bật đèn pha, tiếng bíp của cảm biến đỗ xe)
Báo động thiết bị y tế (máy theo dõi bệnh nhân, bơm truyền dịch, thiết bị chẩn đoán)
Máy phát âm thanh an ninh và báo cháy nơi phạm vi phủ sóng âm thanh rộng hơn sẽ có lợi
Bộ cấp nguồn liên tục (UPS) và bộ phân phối điện có điện áp bus DC
Các ki-ốt thông tin công cộng, màn hình quản lý hàng đợi và bảng thông báo giao thông
MEIDI sản xuất Bộ rung áp điện chủ động 4216 tại cơ sở sản xuất ở Giang Tô, được trang bị dây chuyền lắp ráp tự động cho bộ rung áp điện, máy ép phun cho vỏ ABS, và các trạm kiểm tra âm thanh chuyên dụng. Mỗi lô sản xuất phải tuân theo bảy mục giao thức đáng tin cậy bao gồm tiếp xúc với độ ẩm, lưu trữ ở nhiệt độ cao và thấp, chu kỳ nhiệt, thử nghiệm thả rơi, độ bền rung và khả năng chịu nhiệt hàn. Các thông số kiểm tra được đặt ở mức thông số kỹ thuật HND‑4216.
Hệ thống quản lý chất lượng hoạt động theo tiêu chuẩn ISO 9001. Nguyên liệu đầu vào được kiểm tra, áp dụng các biện pháp kiểm soát trong quá trình và thực hiện kiểm tra âm thanh cuối cùng 100%. Mức áp suất âm thanh, tần số cộng hưởng và mức tiêu thụ hiện tại được xác minh để đảm bảo tuân thủ các thông số kỹ thuật đã công bố. Đối với các đơn hàng lặp lại, theo đợt tính nhất quán được duy trì thông qua giám sát quá trình thống kê.

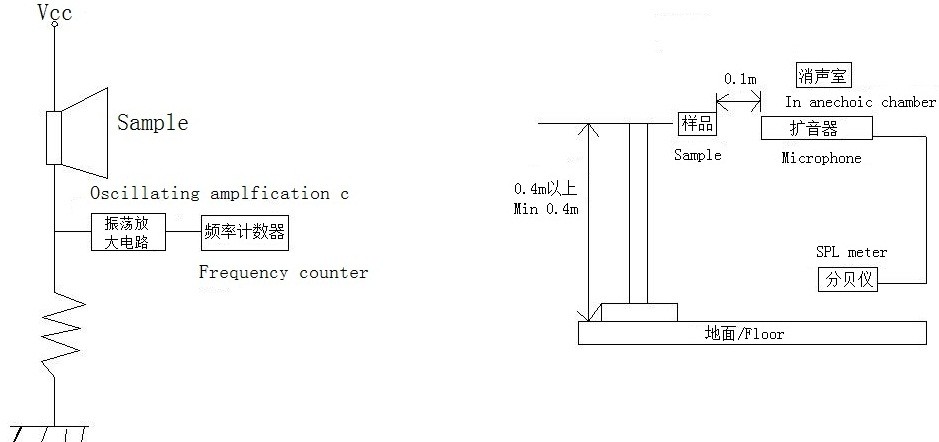

Hiện có sẵn báo cáo thử nghiệm mười mẫu cho mẫu HND-4216. Các phép đo đã được thực hiện với sóng vuông 12Vp‑p ở 2800Hz, ở 10cm. Các giá trị SPL được ghi lại nằm trong khoảng từ 101dB đến 107dB, tất cả đều vượt quá thông số kỹ thuật tối thiểu 90dB. Tần số cộng hưởng nằm trong khoảng 2860Hz và 2950Hz, trong cửa sổ 2800±500Hz. chiều các phép đo xác nhận việc tuân thủ thiết kế Φ41,8×16mm.
| Vật mẫu | SPL (dB) | Tần số (Hz) | Đường kính (mm) | Chiều cao (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Kết luận: ĐẠT. Ngoại hình và độ phân cực có thể chấp nhận được. Dữ liệu tiêu thụ hiện tại không có trong báo cáo thử nghiệm này; tham khảo bảng thông số cho 8mA đặc điểm kỹ thuật. Hãy liên hệ với MEIDI để biết các phép đo dòng điện theo từng đợt cụ thể.
1. Chỉ hoạt động trong phạm vi 3–24 VDC. Điện áp ngoài phạm vi này có thể làm hỏng bộ dao động bên trong hoặc màng áp điện.
2. Vỏ không kín. Ngăn chặn nước, chất trợ dung hoặc chất kết dính khỏi vào cổng âm thanh, có thể thay đổi tần số và giảm đầu ra.
3. Tránh tiếp xúc với khí ăn mòn (H₂S, SO₂, v.v.) và độ ẩm cao. Những điều kiện như vậy có thể oxy hóa các điểm tiếp xúc bên trong và làm giảm hiệu suất.

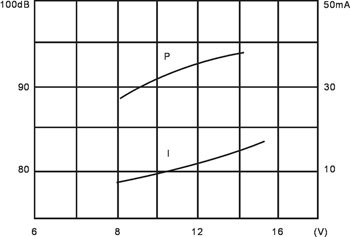

4. Mức áp suất âm thanh bị ảnh hưởng bởi điện áp nguồn và dòng điện nguồn khả năng. Xác minh rằng mạch ổ đĩa của bạn đáp ứng các thông số cần thiết.
5. Đảm bảo cổng âm thanh phía trước không bị cản trở. Sự tắc nghẽn sẽ giảm SPL và thay đổi tần số hiệu dụng.
6. Bảo quản trong bao bì khô ban đầu cho đến khi lắp ráp để tránh ẩm sự hấp thụ và quá trình oxy hóa pin.
1. HND-4216 khác biệt như thế nào so với các mẫu có đường kính nhỏ hơn trong dòng MEIDI?
Bộ rung áp điện chủ động 4216 sử dụng màng loa Φ41,8mm và nặng 12g, so với Φ23,0mm và 5g dành cho dòng HND‑2316. Tần số cộng hưởng của nó là 2800±500Hz, thấp hơn tần số Tùy chọn 3000Hz hoặc 3700Hz. Mức tiêu thụ hiện tại được chỉ định ở mức 8mA, trong khi Dòng 23mm có thể rút tới 10mA.
2. Điều kiện kiểm tra áp suất âm thanh chính xác của HND-4216 là gì?
Danh sách thông số kỹ thuật ≥90dB. Giao thức thử nghiệm sử dụng sóng vuông 12Vp‑p ở 2800Hz, đo được 10 cm. Để biết đường cong SPL của ổ đĩa DC hoặc thiết lập thử nghiệm thay thế, hãy liên hệ với MEIDI với yêu cầu của bạn.
3. Tại sao báo cáo thử nghiệm thiếu dữ liệu tiêu thụ hiện tại?
Báo cáo thử nghiệm tiêu chuẩn bao gồm kiểm tra SPL, tần suất và kích thước. hiện tại mức tiêu thụ được chỉ định là 8mA trong bảng thông số sản phẩm. Hàng loạt hiện tại xác minh có thể được cung cấp theo yêu cầu.
4. HND-4216 cần có khoảng trống PCB như thế nào?
Đường kính thân là Φ41,8±0,3mm. Liên hệ với MEIDI để biết lỗ được đề xuất bản vẽ vùng tránh xa để đảm bảo khoảng trống và hiệu suất âm thanh phù hợp.
5. Khối lượng 12 g ảnh hưởng như thế nào đến độ tin cậy khi lắp đặt?
Khối lượng 12g cao hơn so với các loại còi nhỏ hơn. Trong môi trường có độ rung cao, các mối hàn xuyên lỗ phải được đánh giá về ứng suất cơ học. MEIDI có thể cung cấp hướng dẫn lắp đặt theo yêu cầu.
6. Tại sao báo cáo thử nghiệm sử dụng sóng vuông cho bộ rung đang hoạt động?
HND-4216 được đánh giá cho hoạt động DC với dao động bên trong. 12Vp‑p sóng vuông ở 2800Hz là điều kiện đặc tính tiêu chuẩn. hiệu suất DC dữ liệu có sẵn riêng biệt.
Để có được bảng dữ liệu đầy đủ, bản vẽ cơ khí, sơ đồ đáp ứng tần số SPL, hoặc dữ liệu kiểm tra độ tin cậy của HND-4216, vui lòng liên hệ với MEIDI cùng với chi tiết ứng dụng. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
