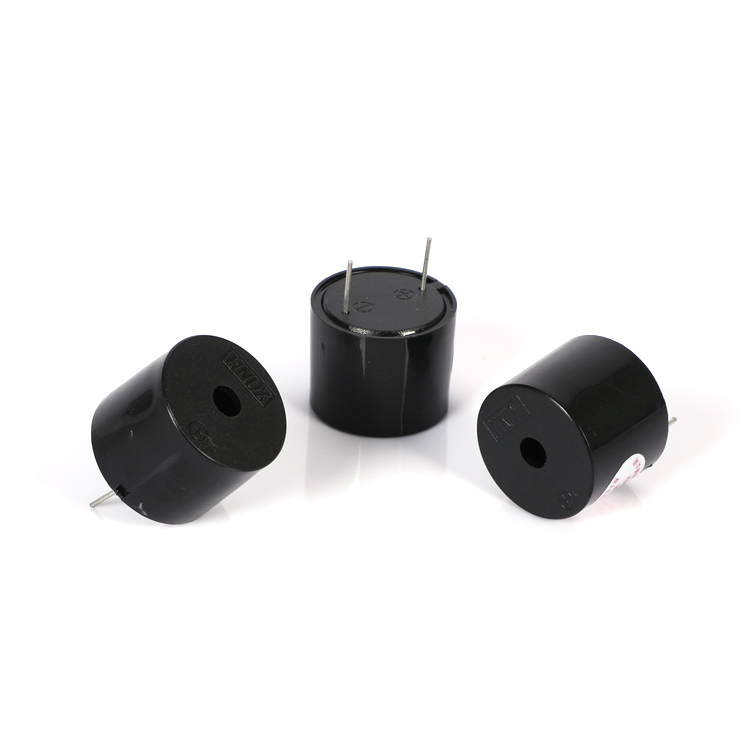

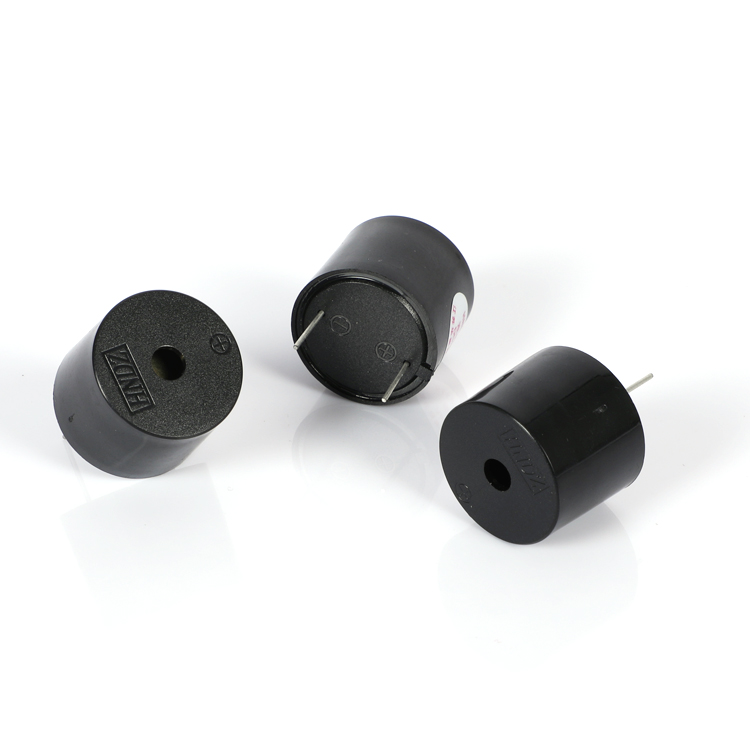

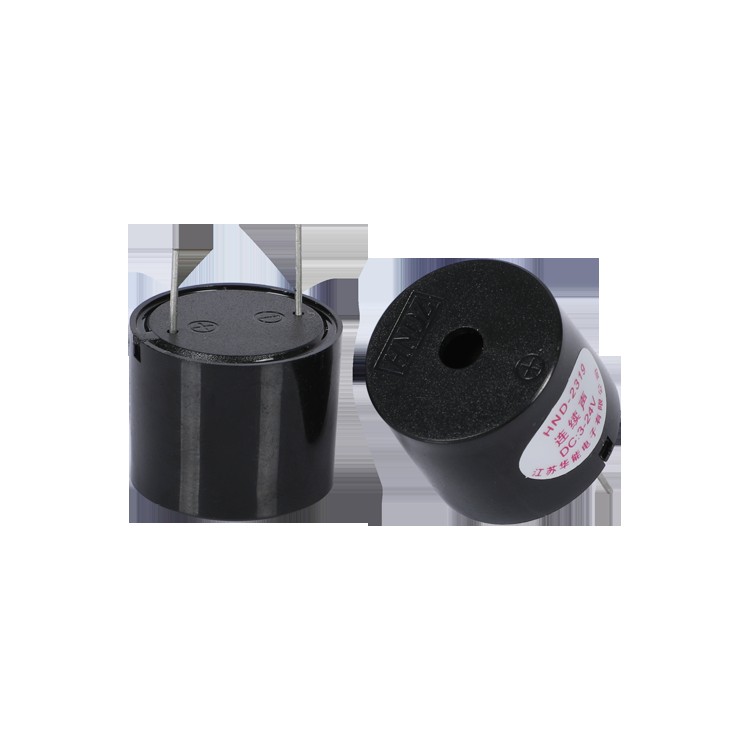

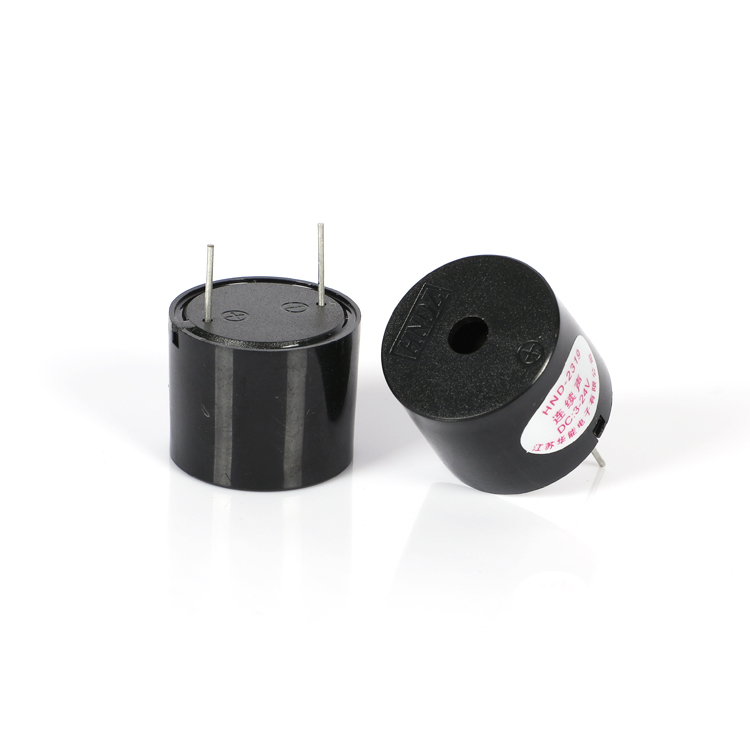

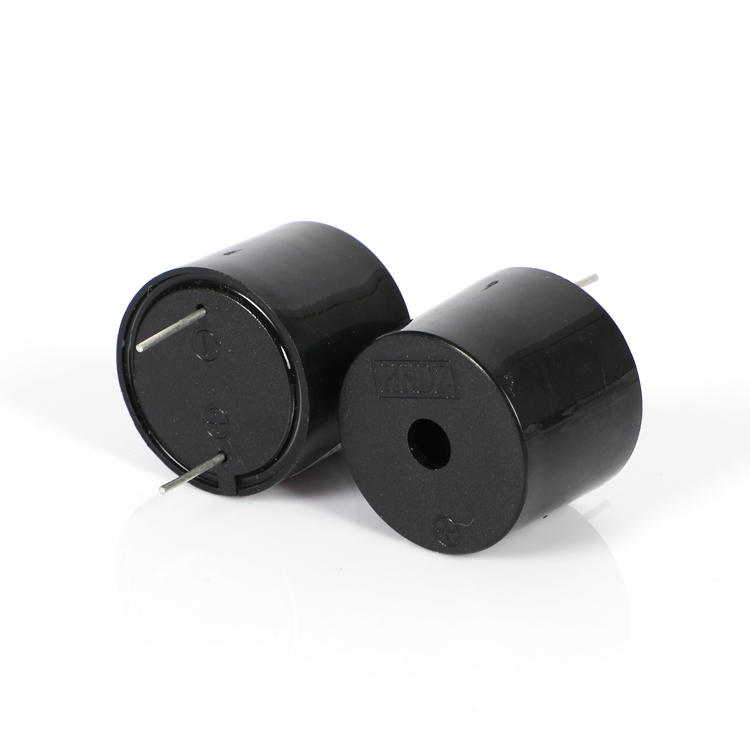

HND-2319 là bộ rung áp điện hoạt động đường kính 23 mm với mạch truyền động tích hợp, đặt trong một cơ thể ABS màu đen. Bộ rung áp điện chủ động 2319 hoạt động trên phạm vi nguồn điện 3V đến 24V DC và tạo ra âm 3700Hz danh nghĩa ở mức 12VDC định mức. Vỏ 19mm cao hơn so với các biến thể 16mm trong cùng một loại đường kính, cung cấp một buồng âm thanh mở rộng góp phần tạo ra đặc điểm âm sắc riêng biệt. Mức tiêu thụ hiện tại được chỉ định ở mức 10mA theo tiêu chuẩn Điều kiện kiểm tra 12Vp‑p, 3700Hz. Với khối lượng 5g và dấu chân xuyên lỗ giống hệt nhau so với dòng HND‑2316, bộ rung này là sự lựa chọn thiết thực cho các thiết kế yêu cầu hiệu suất cao hơn tần số cảnh báo mà không thay đổi bố cục PCB.
Mạch dao động tích hợp — Điện áp DC trực tiếp tạo ra âm 3700Hz
Định mức 12 VDC, phạm vi hoạt động 3–24 VDC
Công suất âm thanh ≥90 dB ở 10 cm dưới 12 Vp‑p, sóng vuông 3700 Hz
Mức tiêu thụ hiện tại 10 mA ở tần số và điện áp định mức
Φ23×19mm vỏ nhựa ABS màu đen, lắp xuyên lỗ, 5 g
Bộ rung áp điện chủ động H2319 được điều chỉnh ở tần số cộng hưởng 3700±500Hz. Điều này đặt đầu ra của nó ở dải âm thanh cao hơn HND‑2316 3000Hz, giúp nó phù hợp hơn với những môi trường ưa thích cảnh báo sắc nét hơn, sâu sắc hơn — chẳng hạn như kế hoạch mở sàn công nghiệp hoặc trạm y tế có tiếng ồn xung quanh. ±500Hz dải dung sai cho phép thay đổi sản xuất bình thường trong khi vẫn giữ âm trong một phạm vi nhận thức nhất quán.
Chiều cao housing 19mm tạo thể tích khoang bên trong lớn hơn 16mm biến thể. Trong thiết kế còi áp điện, thể tích khoang ảnh hưởng đến Helmholtz cộng hưởng của khối không khí kèm theo và có thể ảnh hưởng đến cả mức áp suất âm thanh và định hình tần số. Trong khi HND‑2319 và HND‑2316 có chung 23mm đường kính màng ngăn, thể tích bên trong bổ sung trong HND-2319 sẽ làm thay đổi đặc tính trở kháng âm thanh, góp phần tạo ra âm thanh khác biệt.
Cả hai mẫu đều có khoảng cách chân cắm và diện tích PCB giống hệt nhau, cho phép các nhà thiết kế để đánh giá các tần số khác nhau mà không cần thay đổi bảng. Khối lượng 5g là có thể quản lý được đối với các mối hàn xuyên lỗ tiêu chuẩn trong điều kiện hoạt động bình thường các mức rung động.
| tham số | Giá trị | Điều kiện kiểm tra/Lưu ý |
| Loại sản phẩm | Bộ rung hoạt động áp điện | — |
| Điện áp định mức | 12 VDC | — |
| Điện áp hoạt động | 3–24 VDC | — |
| Tần số cộng hưởng | 3700 ± 500 Hz | — |
| Âm thanh phát ra ở 10 cm | ≥90 dB | Sóng vuông 3700 Hz, 12 Vp‑p |
| Mức tiêu thụ hiện tại | 10 mA | Sóng vuông 3700 Hz, 12 Vp‑p; tiêu đề báo cáo thử nghiệm có thể liệt kê một giá trị tham chiếu khác - xem Tóm tắt báo cáo thử nghiệm |
| Nhiệt độ hoạt động | -20oC ~ +80oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |
| Kích thước (Dia × H) | Φ23 ± 0,5 × 19 ± 0,3 mm | Chỉ cơ thể; dung sai bản vẽ ± 0,5mm trừ khi được chỉ định |
| Cân nặng | 5 g | — |
| Vật liệu nhà ở | ABS màu đen | — |
| điện dung | 12 ± 40% nF | Giá trị tham chiếu trên mỗi tiêu đề thông số kỹ thuật; không được xác minh trên mỗi mẫu |
| Kiểu lắp | Xuyên qua lỗ | Hàn sóng / thủ công |
Các chỉ báo trạng thái máy móc công nghiệp trong đó cảnh báo 3700Hz cắt giảm tiếng ồn nền tần số thấp
Thiết bị theo dõi y tế yêu cầu cảnh báo âm thanh riêng biệt tách biệt với âm thanh thiết bị 3000Hz
Bảng báo động an ninh và hệ thống kiểm soát truy cập với cụm PCB xuyên lỗ
Cảnh báo trên bảng điều khiển ô tô (chuông mở cửa, nhắc nhở đèn pha) sử dụng nguồn điện DC 12V
Bộ nguồn và bộ phân phối điện liên tục hoạt động trên bus 12–24V DC
Thiết bị tiêu dùng và thiết bị bán hàng tự động được hưởng lợi từ âm phản hồi cao hơn
Bộ rung áp điện chủ động 2319 được lắp ráp tại cơ sở sản xuất ở Giang Tô của MEIDI, nơi sản xuất dòng chảy bao gồm ép phun vỏ ABS, liên kết màng áp điện, lắp ráp PCB với mạch truyền động và hàn siêu âm cuối cùng hoặc buộc cơ khí của vỏ. Sau đó, các trạm kiểm tra tự động sẽ đo mức áp suất âm thanh, tần số cộng hưởng và dòng điện mức tiêu thụ cho từng thiết bị trong điều kiện 12Vp‑p, 3700Hz được chỉ định.
Mỗi lô sản xuất được lấy mẫu theo trình tự bảy mục về độ tin cậy: mức độ tiếp xúc với độ ẩm, bảo quản ở nhiệt độ cao, bảo quản ở nhiệt độ thấp, chu trình nhiệt, thử nghiệm thả rơi, độ rung độ bền và khả năng chịu nhiệt hàn. Các thông số kiểm tra được căn chỉnh theo HND‑2319 Tần số 3700Hz và thông số kỹ thuật vỏ 19mm. Những thử nghiệm này là một phần của ISO9001 của MEIDI hệ thống chất lượng và được thiết kế để xác minh tính ổn định của hoạt động trong điều kiện môi trường những căng thẳng thường gặp trong quá trình vận chuyển, lưu kho và sử dụng cuối cùng.
Hiện có sẵn báo cáo thử nghiệm mười mẫu cho mẫu HND‑2319. Cuộc thử nghiệm đã được tiến hành với sóng vuông 12Vp‑p ở tần số 3700Hz. Giá trị SPL đo được nằm trong khoảng từ 99dB đến 105dB, tất cả đều vượt quá mức tối thiểu ≥90dB. Số đọc hiện tại nằm trong khoảng từ 5,00mA đến 5,33mA, thấp hơn thông số kỹ thuật 10mA trong bảng tham số. Các phép đo tần số rơi vào khoảng 3620Hz và 3780Hz, trong phạm vi Cửa sổ 3700±500Hz. Kiểm tra kích thước xác nhận sự tuân thủ với Dung sai thiết kế Φ23×19mm.
Lưu ý: Tiêu đề báo cáo thử nghiệm tham chiếu giới hạn hiện tại là 15mA, khác với từ giá trị 10mA được nêu trong bảng thông số sản phẩm. Để đúng thông số kỹ thuật hiện tại áp dụng cho đơn đặt hàng của bạn, hãy liên hệ với MEIDI với yêu cầu. Dữ liệu mẫu minh họa sự phân bố điển hình và không tạo thành một phạm vi hiệu suất được đảm bảo.
| Vật mẫu | SPL (dB) | Hiện tại (mA) | Tần số (Hz) | Đường kính (mm) | Chiều cao (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Kết luận: ĐẠT. Hình thức, độ phân cực và hướng băng phù hợp với thông số kỹ thuật.
1. Hoạt động nghiêm ngặt trong phạm vi 3–24 VDC. Điện áp vượt quá mức này có thể gây ra hư hỏng vĩnh viễn đối với mạch dao động bên trong.
2. Sản phẩm này không được niêm phong. Tránh nước, chất trợ dung hoặc chất kết dính xâm nhập thông qua cổng âm thanh, có thể thay đổi đáp ứng tần số và giảm đầu ra.
3. Tiếp xúc với khí ăn mòn hoặc độ ẩm cao có thể làm suy giảm phần tử áp điện và các điểm tiếp xúc bằng đồng theo thời gian. Lưu trữ và hoạt động trong môi trường được kiểm soát.
4. Mức áp suất âm thanh phụ thuộc vào điện áp nguồn và khả năng dòng điện của nguồn. Xác minh mạch điều khiển của bạn có thể cung cấp đủ dòng điện khi tải.
5. Giữ cho cổng âm thanh phía trước luôn thông thoáng. Vật cản, vách ngăn hoặc chật hẹp vỏ được trang bị sẽ làm giảm SPL và thay đổi tần số hiệu dụng.
6. Bảo quản trong bao bì khô ban đầu cho đến khi lắp ráp để tránh ẩm hấp thụ và oxy hóa pin.
1. HND-2319 khác HND-2316 trong dòng MEIDI như thế nào?
Bộ rung áp điện chủ động 2319 được điều chỉnh ở tần số 3700±500Hz với chiều cao vỏ 19mm, trong khi HND‑2316 hoạt động ở tần số 3000±500Hz với chiều cao 16mm. Cả hai đều có chung đường kính 23mm, định mức 12VDC, hoạt động 3–24VDC phạm vi và dấu chân xuyên lỗ. Sự khác biệt chính là tần số dải và khe hở dọc.
2. Ý nghĩa của tần số cộng hưởng 3700 Hz là gì?
Âm 3700Hz chiếm dải âm thanh cao hơn 3000Hz, khiến nó về mặt nhận thức sắc nét hơn. Điều này có thể thuận lợi trong môi trường ồn ào hoặc các ứng dụng có nhiều bộ rung cần phân tách tần số riêng biệt. Dữ liệu quét tần số có thể được cung cấp theo yêu cầu.
3. Tại sao báo cáo thử nghiệm hiển thị dòng điện ≤15 mA trong khi bảng thông số lại ghi 10 mA?
Sự khác biệt giữa tiêu đề báo cáo thử nghiệm (<15mA) và sản phẩm bảng tham số (<10mA) là tài liệu không nhất quán. Mẫu đo giá trị luôn ở khoảng 5mA. Liên hệ với MEIDI để xác nhận thông tin chính xác đặc điểm kỹ thuật cho việc mua sắm của bạn.
4. HND-2319 cần có khoảng hở dọc nào?
Chiều cao cơ thể là 19,0 ± 0,3mm. Cần có thêm không gian cho phần chì nhô ra qua lỗ và các miếng hàn phi lê. Cơ khí chi tiết bản vẽ có sẵn từ MEIDI.
5. Tôi có thể hoán đổi HND-2319 thành chân HND-2316 hiện có không?
Đúng. Khoảng cách chốt và kiểu lỗ PCB giống hệt nhau. Vật chất duy nhất thay đổi là chiều cao tăng thêm 3 mm. Xác minh rằng bao vây của bạn phù hợp với cấu hình cao hơn trước khi thay thế.
6. Tại sao báo cáo thử nghiệm sử dụng sóng vuông cho bộ rung đang hoạt động?
HND‑2319 được thiết kế để vận hành DC với dao động tích hợp. Sóng vuông 12Vp‑p là điều kiện mô tả đặc tính được tiêu chuẩn hóa được sử dụng trong báo cáo thử nghiệm. Dữ liệu hiệu suất ổ đĩa DC có sẵn riêng biệt.
Đối với bảng dữ liệu hoàn chỉnh, đường cong đặc tính tần số, dòng điện làm rõ thông số kỹ thuật hoặc bản vẽ dấu chân PCB cho HND‑2319, hãy liên hệ với MEIDI kèm theo thông tin chi tiết về đơn đăng ký của bạn. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
