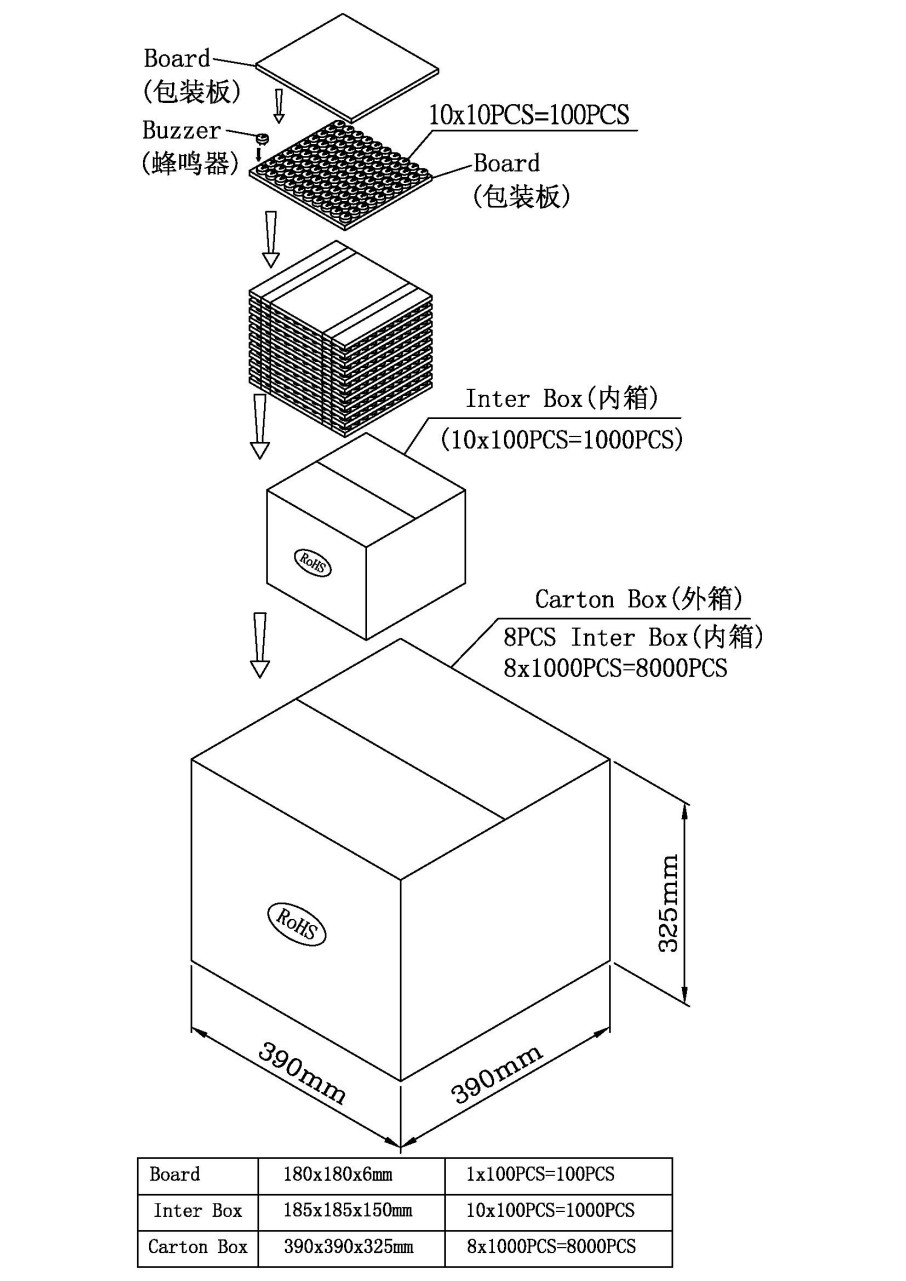

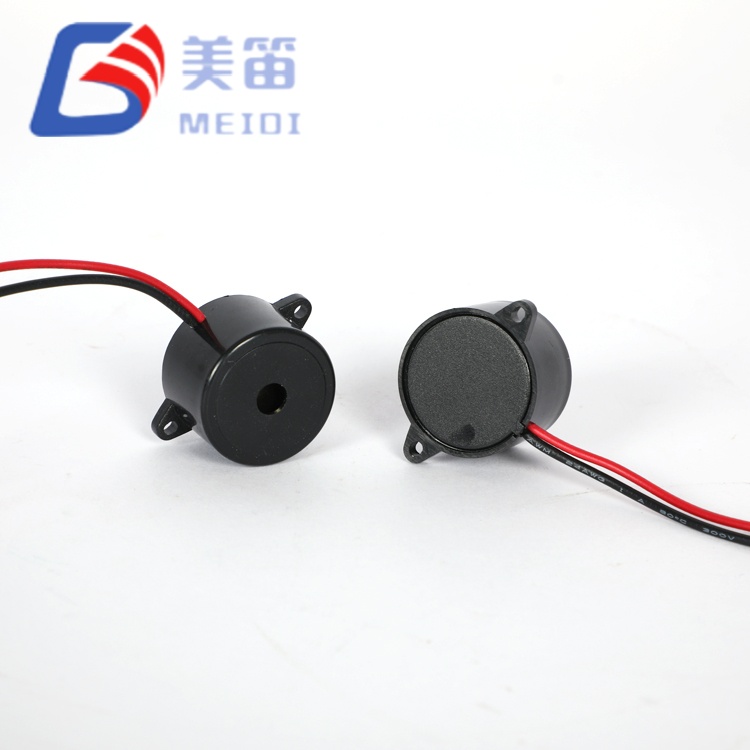

HND‑2316L là cấu hình dây dẫn của bệ còi chủ động 23mm của MEIDI. Nó tích hợp động cơ âm thanh và mạch truyền động tương tự như Bộ rung áp điện chủ động xuyên lỗ 2316 có dây dẫn nhưng thay thế các chân PCB bằng dây dẫn bay, cho phép tách nguồn âm thanh khỏi bảng mạch. Bộ tạo dao động tích hợp đáp ứng mọi nguồn DC từ 3V đến 24V và mang lại âm thanh 3000Hz. Ở mức 12VDC định mức, mức áp suất âm thanh đạt tới ít nhất 90dB đo ở 10cm. Vỏ ABS vẫn giữ nguyên kích thước Φ23×16mm, và toàn bộ khối nặng 5g. Phần này thường được chỉ định khi bộ rung phải được đặt phía sau lưới tản nhiệt phía trước, bên trong cửa có bản lề hoặc ở độ cao khác nhau từ vỏ điện tử chính.

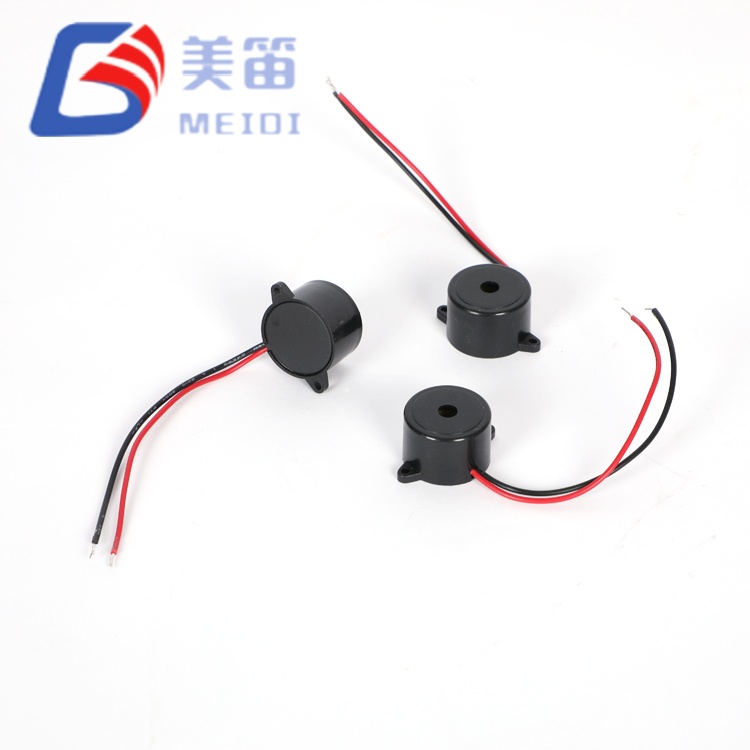

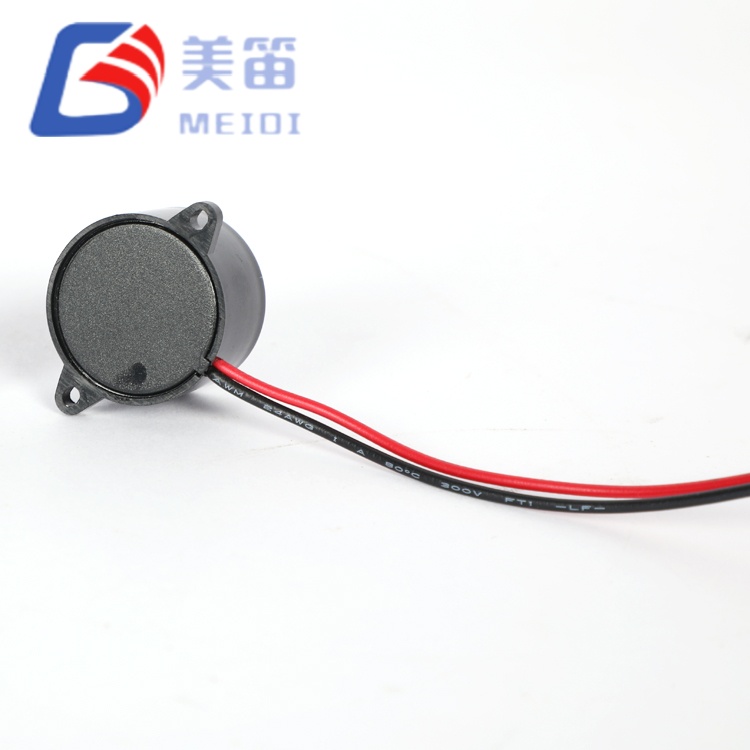

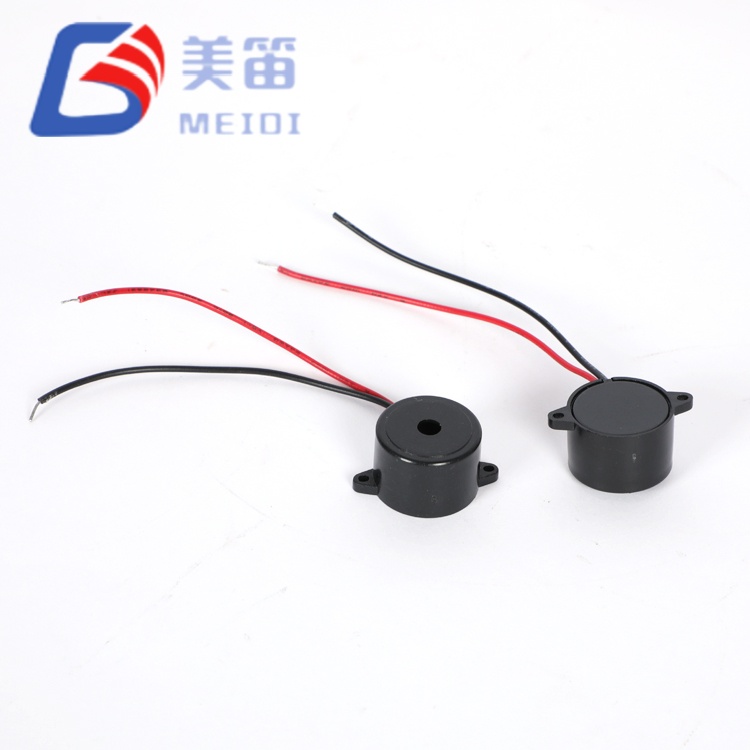

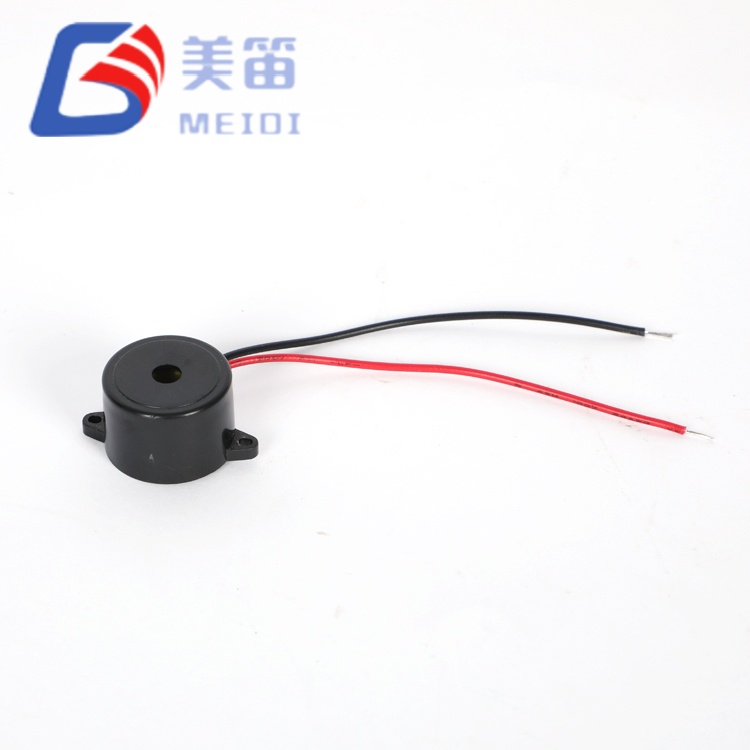

Đầu cuối dây dẫn để đặt từ xa cách xa PCB
Hiệu suất điện và âm thanh giống HND‑2316: ≥90dB, 3000Hz
Mạch điều khiển tích hợp — định mức 12 VDC, phạm vi hoạt động 3–24 VDC
Vỏ ABS màu đen, Φ23×16mm, 5g
MEIDI sản xuất Bộ rung áp điện chủ động 2316 có dây dẫn tại cơ sở ở Giang Tô, nơi trình tự lắp ráp bao gồm liên kết gốm Piezo, chèn PCB, đóng vỏ và một bộ phận chuyên dụng bước hàn dây chì. Dây được tước trước được hàn bằng tay hoặc hàn điện trở đến các cực của còi dưới nhiệt độ và thời gian dừng được theo dõi. Kiểm tra kéo là áp dụng cho một mẫu từ mỗi lô để xác minh tính toàn vẹn cơ học. Dây sau đính kèm, mọi thiết bị đều được sàng lọc âm thanh: SPL, tần số và dòng điện được đo ở 12Vp‑p, 3000Hz bằng trạm kiểm tra tự động. Tỷ lệ truyền qua và phân phối SPL được ghi lại để truy xuất nguồn gốc hàng loạt.
Bộ độ tin cậy bảy mục tương tự được sử dụng cho HND‑2316 (độ ẩm, nhiệt độ cao bảo quản, bảo quản ở nhiệt độ thấp, chu trình nhiệt, rơi, rung, chịu nhiệt hàn) được áp dụng cho các mẫu HND‑2316L. Kết quả kiểm tra có sẵn cho khách hàng yêu cầu dữ liệu trình độ chuyên môn như một phần của quá trình phê duyệt thành phần của họ.
| tham số | Giá trị | Điều kiện kiểm tra/Lưu ý |
| Loại sản phẩm | Bộ rung hoạt động áp điện có dây dẫn | — |
| Điện áp định mức | 12 VDC | — |
| Điện áp hoạt động | 3–24 VDC | — |
| Tần số cộng hưởng | 3000 ± 500 Hz | — |
| Âm thanh phát ra ở 10 cm | ≥90 dB | Sóng vuông 3000 Hz, 12 Vp‑p |
| Mức tiêu thụ hiện tại | 10 mA | Sóng vuông 3000 Hz, 12 Vp‑p; bảng thông số ≤10mA; tiêu đề báo cáo thử nghiệm có thể tham chiếu ≤15mA - xem Tóm tắt báo cáo thử nghiệm |
| Nhiệt độ hoạt động | -20oC ~ +80oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |

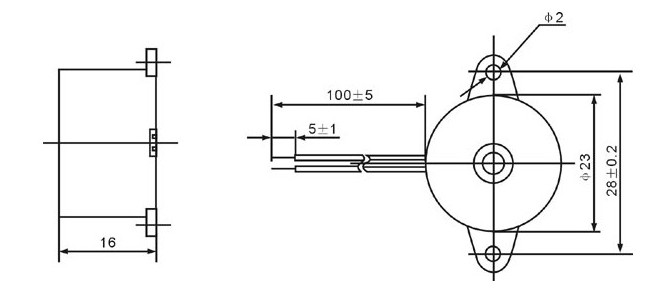

| Kích thước (Dia × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Chỉ cơ thể; dung sai bản vẽ ± 0,5mm trừ khi được chỉ định |
| Cân nặng | 5 g | — |
| Vật liệu nhà ở | ABS màu đen | — |
| điện dung | 12 ± 40% nF | Giá trị tham chiếu trên mỗi tiêu đề thông số kỹ thuật; không được xác minh trên mỗi mẫu |
| Kiểu kết nối | Dây dẫn | Hàn thủ công vào dây dẫn |
Vì Bộ rung áp điện chủ động có dây dẫn 2316 không bị hạn chế bởi dấu chân PCB nên các nhà thiết kế có quyền tự do định vị bộ rung để có khả năng nghe rõ nhất hoặc để vừa với hình dạng vỏ không đều. Một số phương pháp giúp duy trì độ tin cậy lâu dài:
Điểm neo dây:Trong phạm vi bao quanh máy chủ, hãy định tuyến các dây dẫn đến một khối đầu cuối cố định hoặc sử dụng dây buộc cáp được gắn vào giá đỡ trong vòng 20–30 mm tính từ thân còi. Điều này giúp cách ly các mối hàn khỏi bị rung và bị giật do vô tình.
Cân nhắc về độ dài chì:Chiều dài dây tiêu chuẩn được cung cấp; dài hơn tùy chọn tùy chỉnh có thể được cung cấp. Khi chỉ định khách hàng tiềm năng mở rộng, hãy xem xét bổ sung điện trở nối tiếp và ảnh hưởng không đáng kể của nó đến đầu vào áp điện trở kháng cao, nhưng cũng có khả năng phát ra EMI từ bộ dao động bên trong của còi. A sắp xếp cặp xoắn hoặc một hạt ferit nhỏ có thể giảm thiểu hiện tượng này trong các mạch nhạy cảm.
Âm thanh bao vây:Nếu bộ rung được đặt phía sau tấm đục lỗ hoặc lưới, đảm bảo diện tích hở ít nhất bằng đường kính cổng âm thanh. Việc mở bị hạn chế nghiêm trọng có thể làm giảm SPL vài decibel.
Hàn thủ công vào dây dẫn:Nhiệt độ bàn ủi 350±10oC trong 2–5 giây được khuyến nghị, với nhiệt được áp dụng chủ yếu vào dây. Tránh nâng hoặc uốn cong dây ở lối ra nhà ở trong quá trình xử lý.
Bảng thiết bị nơi còi được gắn ở mặt trước và được nối dây trở lại bảng điều khiển nằm sâu hơn trong khung máy.
Máy dò an ninh yêu cầu cảnh báo bằng âm thanh ở độ cao cụ thể, tách biệt từ các thiết bị điện tử cảm biến.
Máy công nghiệp có các điểm báo động phân tán, tất cả được kết nối qua dây điện tới một bộ điều khiển logic duy nhất.
Các tiện ích bổ sung dành cho ô tô hậu mãi (bộ cảm biến đỗ xe, đèn báo điểm mù) trong đó còi được nối vào mạch 12V hiện có.
Dự án trang bị thêm thay thế bộ rung gắn trên PCB bị hỏng bằng dây dẫn tương đương khi việc làm lại bo mạch là không thực tế.

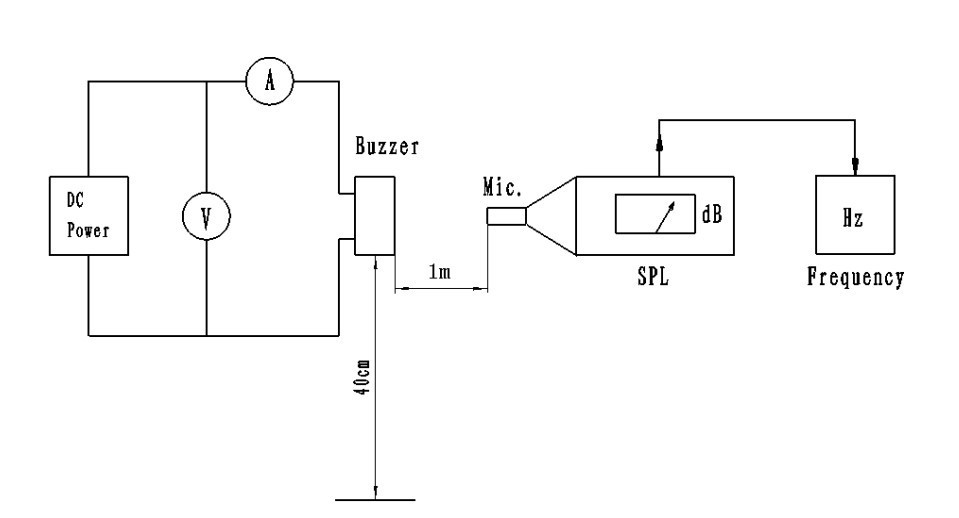

Bộ rung áp điện chủ động 2316 có dây dẫn tuân theo quy trình kiểm tra âm thanh tương tự như HND‑2316: 12Vp‑p vuông sóng có tần số 3000Hz, đo ở bước sóng 10 cm. Dữ liệu mẫu xác nhận SPL ≥90dB và tần số trong vòng 3000±500Hz. Một số tiêu đề báo cáo thử nghiệm liệt kê giới hạn hiện tại là 15mA, trong đó khác với giá trị 10mA trong bảng tham số. Trong thực tế, dòng điện đo được các giá trị luôn ở dưới cả hai giới hạn. Đối với tài liệu kiểm tra tương ứng với một lô hàng giao hàng cụ thể, hãy liên hệ với MEIDI.
Kết luận: ĐẠT. Hình thức, cực tính và phần đính kèm dây đáp ứng các tiêu chuẩn chấp nhận.
1. Chỉ cấp điện áp DC trong khoảng 3–24V. Quá độ ngoài phạm vi này có thể làm hỏng IC dao động.
2. Vỏ mở và không được thiết kế để chống lại sự xâm nhập của chất lỏng. Giữ âm thanh cổng khô và không có cặn thông lượng.
3. Trong môi trường có khí ăn mòn (amoniac, hợp chất lưu huỳnh), hãy đặt còi trong ngăn được bảo vệ hoặc chỉ áp dụng lớp phủ phù hợp cho khu vực thiết bị đầu cuối, tránh màng ngăn âm thanh.
4. SPL phụ thuộc vào nguồn cung. Xác minh rằng điện áp lái xe và dòng điện có sẵn đáp ứng các yêu cầu của còi khi có tải.
5. Không làm tắc nghẽn cổng âm thanh. Ngay cả việc che phủ một phần cũng có thể làm giảm sản lượng 3–6dB và dịch chuyển đỉnh cộng hưởng.
6. Bảo quản kín bằng chất hút ẩm. Sự hấp thụ độ ẩm có thể làm oxy hóa các sợi dây dẫn và giảm khả năng hàn.
7. Sau khi lắp đặt, cố định dây bằng dây giảm lực căng. Dây không bị hạn chế có thể truyền sốc cơ học tới các mối hàn, cuối cùng gây ra liên lạc gián đoạn.
Câu hỏi 1: HND‑2316L về mặt điện có giống với HND‑2316 không?
Đúng. Cả hai đều có chung điện áp định mức, phạm vi hoạt động, tần số, SPL và thông số kỹ thuật hiện tại. Sự khác biệt duy nhất là kiểu kết thúc: dây dẫn so với các chân xuyên lỗ.
Câu hỏi 2: Tôi có thể mua HND‑2316L với chiều dài dây hoặc đầu nối tùy chỉnh không?
Độ dài dây dẫn tùy chỉnh, thước đo dây và đầu nối đầu nối đều có sẵn. Số lượng đặt hàng tối thiểu điển hình được áp dụng. Liên hệ MEIDI với thông tin chính xác của bạn yêu cầu về tính khả thi của phản ứng.
Câu 3: Báo cáo thử nghiệm đôi khi hiển thị 15mA. Tôi nên sử dụng giới hạn hiện tại nào?
Bảng thông số sản phẩm nêu 10mA và các phép đo mẫu thực tế là thường khoảng 5mA. Con số 15mA trong một số tiêu đề báo cáo là tài liệu sự không nhất quán. Đối với đơn hàng cụ thể của bạn, giá trị 10mA sẽ được áp dụng trừ khi có quy định khác được xác nhận bởi MEIDI.
Q4: Khoảng cách tối đa tôi có thể đặt còi từ mạch điều khiển là bao nhiêu?
Không có giới hạn chức năng nghiêm ngặt cho các lần chạy ngắn. Đối với chiều dài dây vượt quá 1 mét, hãy xem xét độ sụt điện áp trên dây (không đáng kể đối với mức thấp của còi hiện tại) và khả năng bức xạ EMI. Một cặp xoắn hoặc hạt ferit được khuyên dùng khi chạy cáp dài trong các hệ thống nhạy cảm với tiếng ồn.
Câu hỏi 5: Dây dẫn có phù hợp để uốn tự động hoặc chấm dứt IDC không?
Dây tiêu chuẩn sử dụng dây dẫn bện có thể được uốn bằng các dụng cụ thích hợp thiết bị đầu cuối. Kết nối dịch chuyển cách điện (IDC) không được khuyến nghị do thước dây và loại cách điện. Liên hệ với MEIDI để có bảng thông số kỹ thuật dây.
Q6: HND‑2316L có thể sử dụng ngoài trời được không?
Phạm vi nhiệt độ hoạt động cho phép sử dụng ngoài trời ở vùng khí hậu ôn hòa, nhưng nhà ở không chịu được thời tiết. Tiếp xúc trực tiếp với mưa, bụi hoặc ngưng tụ nên tránh độ ẩm. Để lắp đặt ngoài trời, hãy đặt còi bên trong một vỏ bọc thông gió, chịu nước.
Để nhận bảng dữ liệu hoàn chỉnh, bản vẽ cấu hình dây hoặc kiểm tra độ tin cậy báo cáo về HND‑2316L, hãy liên hệ với MEIDI để cung cấp thông tin chi tiết về dự án của bạn. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
