Người biểu diễn "Tiết kiệm năng lượng"

A còi áp điệnnổi tiếng là nhà sản xuất âm thanh cảnh báo tiết kiệm năng lượng vì nó tạo ra âm thanh từ phần tử gốm hầu như không cần dòng điện liên tục. Đối với các kỹ sư sản phẩm và nhóm tìm nguồn cung ứng chế tạo các thiết bị chạy bằng pin, thuộc tính duy nhất đó sẽ quyết định liệu một thiết kế có thể chạy trong nhiều tháng hay tiêu hao trong vài tuần. Hướng dẫn này giải thích cách hoạt động của bộ rung áp điện, lý do tại sao mức tiêu thụ hiện tại của nó vẫn gần bằng 0 và cách xác định độ tin cậy của bộ rung trước khi sản xuất hàng loạt.

Không giống như người anh em điện từ của nó, còi áp điện dựa vào hiệu ứng áp điện hơn là cuộn dây và nam châm. Sự khác biệt không chỉ mang tính học thuật: nó thay đổi điện áp, dòng điện và mạch truyền động mà người mua phải lên kế hoạch và nó đặt ra giới hạn về thời gian một sản phẩm có thể phát ra âm thanh báo động trên một ô nhỏ.

Bộ rung áp điện thực sự là gì

Tên mô tả cơ chế. Bộ rung áp điện chuyển đổi năng lượng điện thành âm thanh bằng cách khai thác hiệu ứng áp điện của một số loại gốm sứ. Khi đặt một điện áp lên một tấm gốm phân cực, tấm gốm sẽ thay đổi hình dạng; đảo ngược cực và nó thay đổi trở lại. Lái nó với điện áp xoay chiều ở tần số phù hợp và tấm rung đủ nhanh để đẩy âm thanh nghe được vào không khí. Bởi vì bộ rung áp điện không cần cuộn dây để duy trì năng lượng nên dòng điện tĩnh của nó về cơ bản là sự rò rỉ của tụ điện chứ không phải sự rút ra ổn định của cuộn dây.

Hiệu ứng áp điện biến điện áp thành âm thanh như thế nào

Bên trong còi áp điện, một đĩa gốm mỏng được liên kết với một tấm kim loại. Đặt một điện áp xoay chiều làm cho gốm giãn nở và co lại theo hướng phẳng trong khi tấm kim loại cản trở, do đó phần tử liên kết uốn cong lên xuống. Sự uốn cong đó chính là nguồn âm thanh. Phần tử này được điều chỉnh sao cho cộng hưởng cơ học của nó đạt đến dải âm thanh và vỏ định hình đầu ra thành âm thanh có thể sử dụng được. Đây là lý do tại sao còi áp điện thường được gọi là máy tạo âm thanh gốm: bản thân gốm là bộ phận hoạt động.

Các thành phần cốt lõi của Buzzer

Ba phần quyết định âm thanh của còi áp điện và mức độ dễ lắp đặt:

• Tấm gốm áp điện: phần tử hoạt động uốn cong dưới điện áp.
• Chất nền kim loại: một tấm đồng thau hoặc không gỉ đặt hướng uốn và độ cứng.
• Vỏ và thiết bị đầu cuối: bảo vệ phần tử và xác định dấu chân chì hoặc SMD.

Độ dày và đường kính của gốm, cộng với độ cứng của nền kim loại, sẽ thiết lập tần số cộng hưởng và mức áp suất âm thanh mà còi có thể đạt tới. Bộ rung áp điện được chế tạo tốt sẽ giữ chặt các giá trị này trong các lô lặp lại, điều này quan trọng hơn một mẫu hoàn hảo duy nhất khi quy mô đơn đặt hàng.

Điện dung và trở kháng: Tại sao Piezo Buzzer hầu như không có dòng điện

Thực tế về điện quan trọng nhất của còi áp điện là nó hoạt động giống như một tụ điện. Một phần tử điển hình có điện dung cỡ vài chục nanofarad, do đó khi ở trạng thái nghỉ, nó hầu như không tiêu thụ dòng điện. Mạch điều khiển chỉ cung cấp dòng điện để sạc và xả điện dung đó ở tần số hoạt động. Đó là lý do tại sao bộ rung áp điện có thể phát ra âm thanh báo động từ một tế bào tiền xu sẽ làm bộ rung điện từ ngừng hoạt động trong vòng vài giờ. Đối với các thiết kế chạy bằng pin, dòng điện gần như bằng 0 này là lý do khiến bộ rung áp điện là lựa chọn mặc định.

Bộ rung áp điện chủ động và thụ động

Bộ rung áp điện có hai kiểu truyền động. Phiên bản tự lái hoặc hoạt động có bộ tạo dao động tích hợp và phát ra âm báo cố định ngay khi cấp nguồn. Phiên bản thụ động không có bộ dao động và phụ thuộc vào sóng vuông từ bộ điều khiển máy chủ để đặt cao độ và kiểu. Lựa chọn phù hợp tùy thuộc vào mức độ kiểm soát âm thanh mà sản phẩm cần và lượng chương trình cơ sở mà nhóm muốn viết. Bộ rung áp điện hoạt động giúp rút ngắn chu trình thiết kế; một thiết bị thụ động cho phép sản phẩm phát các giai điệu tùy chỉnh.

Bộ rung áp điện và bộ rung điện từ

MỘTcòi điện từkéo dòng điện cao hơn ở điện áp thấp hơn vì cuộn dây của nó phải duy trì năng lượng, trong khi bộ rung áp điện hầu như không kéo dòng điện ở điện áp cao hơn vì đây là tải điện dung. Kết quả thực tế rất rõ ràng: trong một cảm biến cửa chạy trên một tế bào nút áo, một bộ rung áp điện có thể phát ra âm thanh trong một năm, trong khi một bộ rung điện từ có thể làm cạn kiệt cùng một tế bào đó sau nhiều ngày. Sự đánh đổi là độ phức tạp của ổ đĩa: bộ rung áp điện thường cần đường ray điện áp cao hơn và bộ tạo dao động hoặc bộ điều khiển bên ngoài, trong khi bộ rung điện từ hài lòng với nguồn cung cấp logic. Chọn bộ rung áp điện khi hiệu quả sử dụng năng lượng chiếm ưu thế; chọn loại điện từ khi một tiếng bíp DC điện áp thấp đơn giản là đủ.

Đặc điểm điện chính người mua nên đọc

Bốn con số quyết định xem bộ rung áp điện có phù hợp với bảng mạch hay không. Điện áp định mức thường cao hơn bộ phận điện từ, thường là từ 3 V đến 30 V tùy thuộc vào kích thước phần tử. Cần kiểm tra điện dung ở điện áp định mức vì nó đặt dòng điện và cường độ trình điều khiển cần thiết. Tần số cộng hưởng xác định âm sắc và dòng điện ở điện áp định mức sẽ cho biết mức điện năng. Người mua nên thiết kế theo trường hợp xấu nhất chứ không phải dòng điển hình trong danh mục, vì cả điện áp và điện dung đều di chuyển mức áp suất âm thanh.

Tần số cộng hưởng và mức áp suất âm thanh

Mức áp suất âm thanh, hay SPL, được đo bằng dB ở 10 cm, là giá trị mà QC và dịch vụ hiện trường xác minh thường xuyên nhất. Bộ rung áp điện có mức âm lượng khoảng 85 dB ở 10 cm là đủ lớn cho hầu hết các công việc báo động và thông báo. Vì SPL phụ thuộc vào điện áp ổ đĩa và tần số cộng hưởng nên người mua phải xác nhận điều kiện kiểm tra chính xác chứ không chỉ số tiêu đề. Một thay đổi nhỏ trong điện áp ổ đĩa có thể làm thay đổi SPL vài dB, do đó điểm kiểm tra phải phù hợp với ứng dụng thực tế.

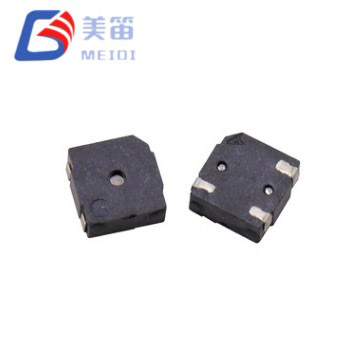

Bao bì SMD và xuyên lỗ

Để sản xuất tại chỗ, bộ rung áp điện SMD cắt bỏ thao tác chèn thủ công và nâng cao tính nhất quán ở âm lượng. Kiểu xuyên lỗ và dây dẫn vẫn phù hợp với lắp ráp bằng tay hoặc bảng cần giảm sức căng cơ học thêm. Kiểu dây dẫn phải phù hợp với quy trình của nhà máy để bộ rung áp điện không bao giờ trở thành nút thắt cổ chai khi các đơn đặt hàng có quy mô từ nguyên mẫu đến sản xuất hàng loạt.

Mạch điều khiển và dạng sóng

Bộ rung áp điện hoạt động chỉ yêu cầu nguồn DC và bộ tạo dao động tích hợp sẽ thực hiện phần còn lại. Bộ rung áp điện thụ động cần một sóng vuông có tần số đặt âm thanh và phần sụn của bộ điều khiển sở hữu mẫu âm thanh. Bởi vì phần tử này có điện dung nên bộ điều khiển phải xử lý dòng điện nạp và xả thay vì tải DC ổn định. Người mua nên xác nhận rằng bộ vi điều khiển hiện tại có thể dự phòng bộ hẹn giờ và chân cắm, nếu không phần tiết kiệm được sẽ bị mất do hoạt động của phần mềm.

Các ứng dụng điển hình của Buzzer

Danh sách kiểm tra lựa chọn trước khi mua

• Điện áp định mức và dải điện áp hoạt động, và điện dung ở điện áp định mức.
• Tần số cộng hưởng và dung sai của nó, vì cao độ âm phải nằm trong cửa sổ âm thanh.
• Mức áp suất âm thanh (SPL) tính bằng dB tại 10 cm dưới điện áp và khoảng cách đã nêu.
• Kiểu dây dẫn: SMD, dây dẫn xuyên lỗ hoặc dây dẫn, phù hợp với cách lắp ráp.
• Khác với loại điện từ được xác định bằng trở kháng cuộn dây, còi áp điện được xác định bằng điện dung nên mạch điều khiển phải phù hợp.
• Nhiệt độ hoạt động và trạng thái tuân thủ RoHS hoặc CE kèm theo tài liệu.

Điểm kiểm tra chung và kiểm soát chất lượng

Khi kiểm tra đầu vào, bộ rung áp điện được kiểm tra tần số cộng hưởng, điện dung và SPL so với dung sai đã thỏa thuận vì ba con số này quyết định những gì người dùng cuối nghe thấy. Bộ rung ổn định duy trì hành vi âm thanh giống nhau trong các lô lặp lại, đó là lý do tại sao tính nhất quán của lô từ nhà máy quan trọng hơn một mẫu hoàn hảo duy nhất được lấy từ lô demo.

Tại sao Bộ rung áp điện lại thắng thế trong các sản phẩm chạy bằng pin

Bộ rung áp điện vẫn giữ được vị trí trong các thiết kế di động vì nó rẻ, chắc chắn và hiệu quả đáng kinh ngạc. Trong khi bộ rung điện từ sẽ tiêu hao pin để duy trì âm thanh, thì bộ rung áp điện sẽ truyền từng ngụm microamp giữa các tiếng bíp và chỉ rút ra trong thời gian sạc và phóng điện ngắn ngủi của gốm. Đối với các sản phẩm phải phát ra âm thanh báo động trong nhiều tháng bằng pin đồng xu, bộ rung áp điện không chỉ là sự lựa chọn hiệu quả mà nó thường là lựa chọn duy nhất đáp ứng được ngân sách về pin.

Cách kiểm tra bộ rung trên băng ghế

Kiểm tra băng ghế nhanh sử dụng nguồn cung cấp được điều chỉnh ở điện áp định mức, máy đo mức âm thanh ở mức 10 cm và bộ đếm tần số ở đầu ra. Đối với bộ rung áp điện thụ động, bộ tạo hàm sẽ cung cấp sóng vuông. Việc ghi lại SPL, điện dung và tần số cộng hưởng cho một số mẫu sẽ xây dựng đường cơ sở kiểm tra đầu vào và cho biết liệu lô bộ rung có ổn định trước khi đến dây chuyền hay không.

Cách chọn đúng nhà máy sản xuất Buzzer

Khi người mua so sánh các đề nghị từ nhiều nhà sản xuất còi, báo giá thấp nhất hiếm khi là an toàn nhất. Một nhà cung cấp có năng lực ghi lại điện áp, điện dung, SPL và tần số cộng hưởng định mức cho từng kiểu máy, gửi các tệp RoHS và CE mà không bị truy đuổi và có thể hiển thị dữ liệu nhất quán về lô lặp lại theo yêu cầu. Đối với các chương trình OEM và nhà phân phối, việc hỗ trợ mẫu, ghi nhãn tùy chỉnh và thời gian giao hàng ổn định báo hiệu liệu nhà máy có được xây dựng để cung cấp dài hạn thay vì đặt hàng một lần hay không.

Chất lượng, Tuân thủ và Cung cấp

Tài liệu RoHS và CE phải đi cùng với bộ rung áp điện. Đối với các chương trình OEM, hãy hỏi về tính nhất quán của lô, độ ổn định trong thời gian giao hàng và liệu nhà máy có thể hỗ trợ dán nhãn, đóng gói hoặc cấu hình ghim tùy chỉnh cho bộ rung hay không. Một nhà cung cấp coi việc tuân thủ là mặc định chứ không phải là một ân huệ sẽ giúp người mua tránh khỏi các vấn đề hải quan và kiểm toán ở khâu cuối.

Câu hỏi thường gặp

Hỏi: Bộ rung áp điện có giống với bộ rung áp điện không?
Đ: Vâng. Piezo buzzer đơn giản là tên viết tắt của cùng một thiết bị áp điện bằng gốm.

Hỏi: Tại sao nó tiêu thụ ít dòng điện hơn còi điện từ?
Trả lời: Phần tử gốm là một tụ điện nên chỉ lấy dòng điện để sạc và xả ở tần số truyền động chứ không để duy trì năng lượng như cuộn dây.

Hỏi: Tôi nên chọn hoạt động hay thụ động cho cảnh báo pin?
A: Hoặc là có tác dụng; bộ rung áp điện chủ động dễ điều khiển hơn, trong khi bộ rung thụ động cho phép điều khiển âm thanh tùy chỉnh nếu phần sụn có thể hỗ trợ nó.

Hỏi: Chuông Meidi có gửi kèm tài liệu tuân thủ không?
Đ: Vâng. Các sản phẩm của Meidi được hỗ trợ bởi các tài liệu liên quan đến RoHS và CE, đồng thời nhà máy có thể cung cấp mẫu và hỗ trợ xuất khẩu cho các dự án OEM và nhà phân phối đủ tiêu chuẩn.

Nhắc nhở mua sắm

Chọn bộ rung áp điện theo ứng dụng và ngân sách điện năng thay vì chọn đơn giá thấp nhất, vì kiểu truyền động sai có thể thêm một chu kỳ chương trình cơ sở và lấy mẫu lại khiến chi phí cao hơn chính bộ phận đó. Khi ưu tiên hiệu quả sử dụng năng lượng, bộ rung áp điện thường mang lại lợi ích nhỏ về tuổi thọ pin và độ tin cậy của trường.
