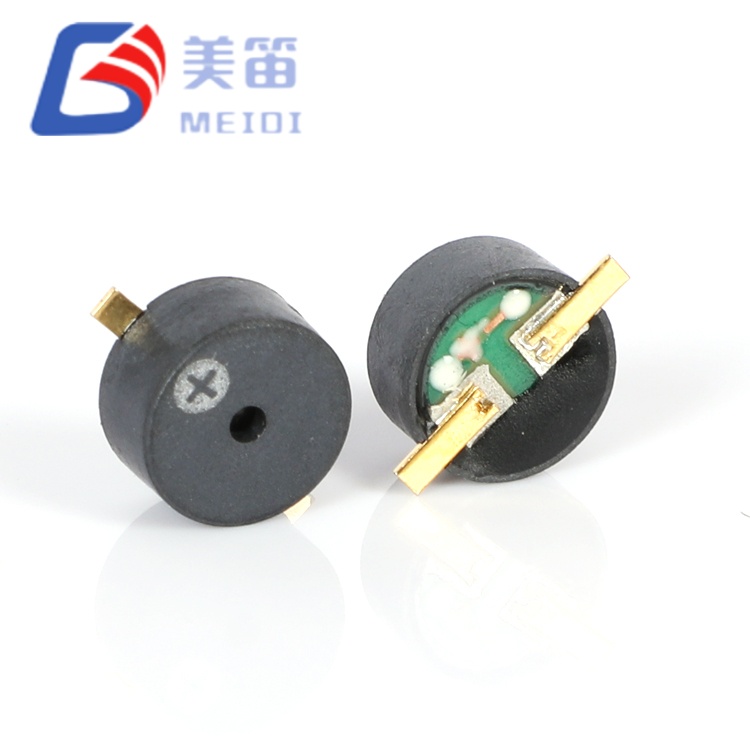

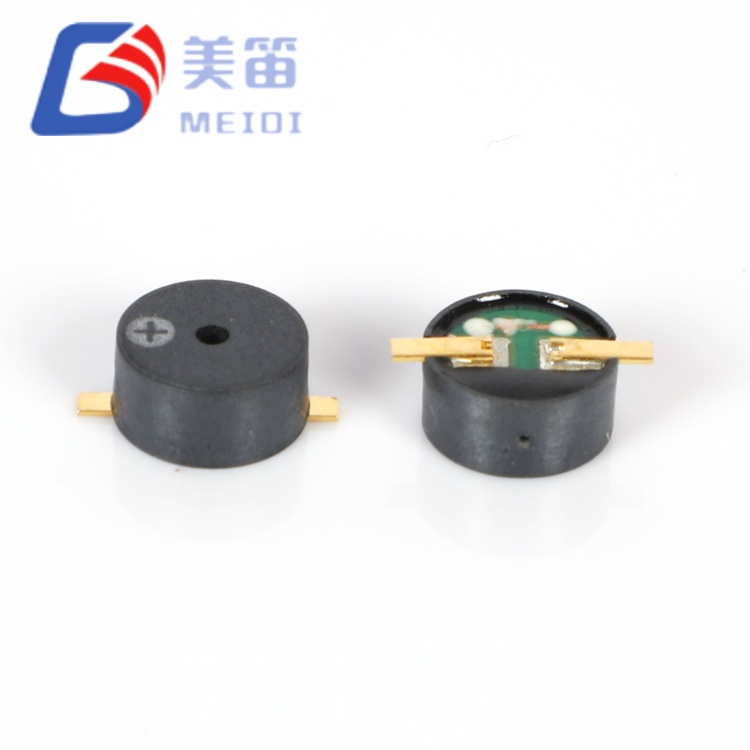

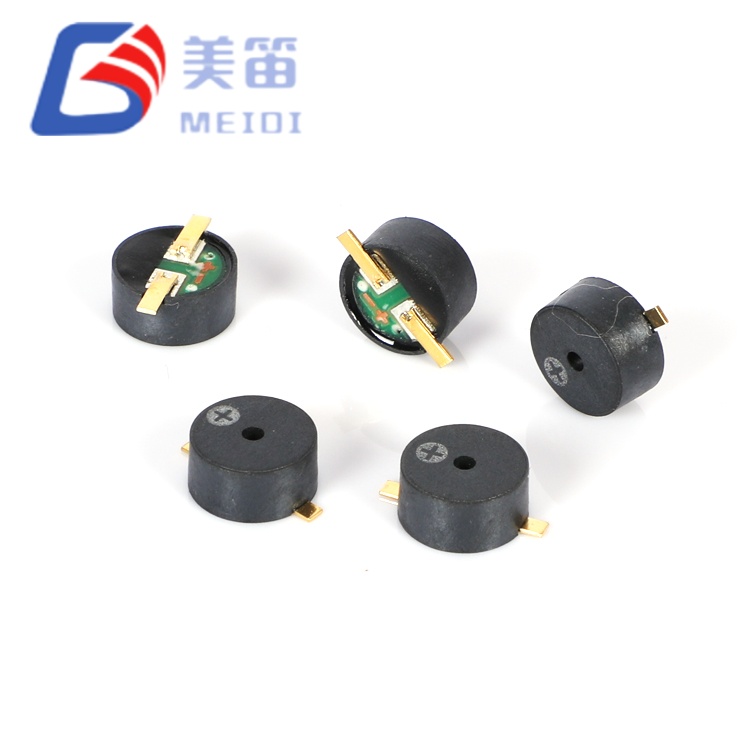

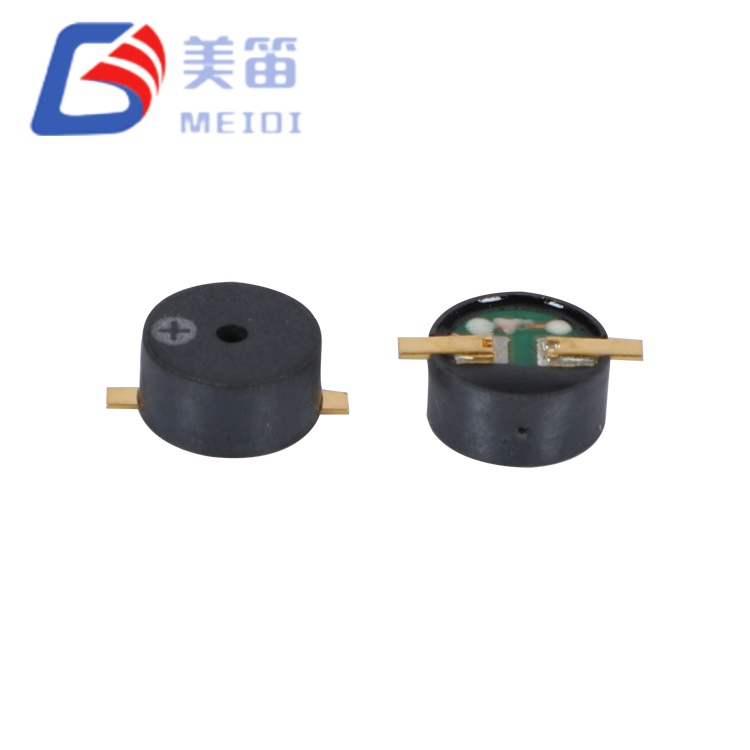

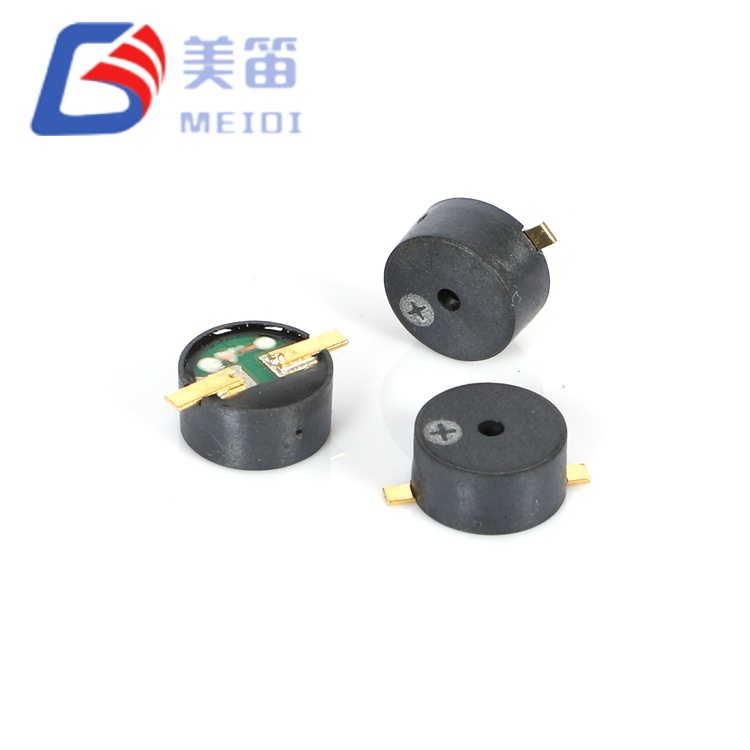

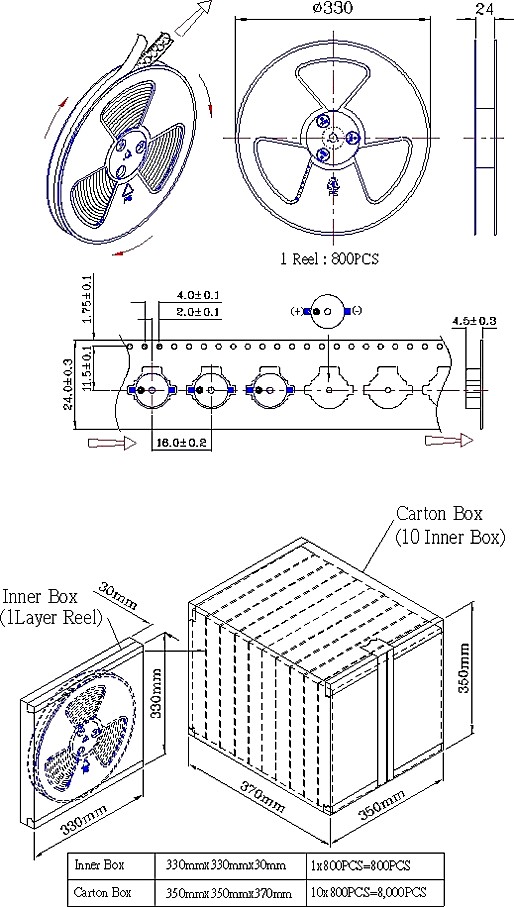

Nhóm Bộ rung thụ động từ tính SMD 9×4,5mm tập hợp ba bộ rung thụ động điện từ trong gói SMD hình tròn 9,0mm với chiều cao khoang 4,5mm, sâu nhất trong phạm vi 9mm của MEIDI. Hai điện trở cuộn dây tiêu chuẩn bao gồm các đường ray 3,6V và 5V, trong khi biến thể F-16R bổ sung một vòng đồng vào mạch từ để mang lại hiệu quả âm thanh cao hơn ở cùng mức truyền động. Cộng hưởng 2700Hz phổ biến giúp loại bỏ tiếng ồn máy móc tần số thấp và vỏ LCP màu đen tương thích với phương pháp hàn nóng chảy lại không chì.
Đường kính tròn 9,0 mm với biên dạng 4,5 mm — khoang cao nhất trong dòng 9,0 mm cho hiệu suất cộng hưởng tần số thấp tối đa
Cấu hình ba: mẫu tiêu chuẩn trở kháng kép (16Ω / 32Ω) cộng với biến thể tăng cường vòng đồng (F-16R) để tăng mật độ từ thông
Cộng hưởng tần số thấp 2700 ± 300 Hz — khả năng thâm nhập tiếng ồn xung quanh vượt trội so với các lựa chọn thay thế 4 kHz
16R: Định mức 3,6V, phạm vi 2,5–4,5V, 80 mA; 32R: Định mức 5V, phạm vi 4,5–6,5V, 80 mA; F-16R: mạch từ tăng cường vòng đồng
Vỏ nhiệt mở rộng: vận hành -30 °C đến +70 °C, bảo quản -40 °C đến +85 °C
Vỏ LCP màu đen tương thích với phản xạ dòng chảy: được định mức ở nhiệt độ cao nhất 255 ± 5 ° C, tối đa 3 lượt
Chiều cao khoang tối đa trong dòng 9,0 mm: cấu hình 4,5 mm cung cấp âm lượng cộng hưởng bên trong lớn hơn so với các lựa chọn thay thế có chiều cao thấp hơn, hỗ trợ đầu ra âm thanh 2,7 kHz hiệu quả.
Tính linh hoạt của ba cấu hình: các biến thể tiêu chuẩn 16Ω và 32Ω để lựa chọn kiến trúc điện áp, cùng với mẫu cải tiến vòng đồng F-16R dành cho các ứng dụng yêu cầu đầu ra âm thanh tối đa từ cùng một diện tích.
Tăng cường từ tính vòng đồng (F-16R): vòng đoản mạch bằng đồng trong mạch từ giúp cải thiện âm thanh phát ra ở điều kiện truyền động tương đương bằng cách giảm tổn thất dòng điện xoáy.
Khả năng thâm nhập tiếng ồn tần số thấp: Trung tâm cộng hưởng 2700 Hz nhắm vào dải tần 2–3 kHz nơi mật độ phổ tiếng ồn xung quanh công nghiệp giảm đi, cải thiện khả năng nhận biết cảnh báo trong môi trường máy móc và phương tiện hạng nặng.
Ghép nối trở kháng được tối ưu hóa về điện áp: 16R cho hệ thống Li-ion/logic 3,6V có dòng điện rút ra ≤80 mA; 32R dành cho xe buýt ô tô/công nghiệp 5V có dòng điện rút ra ≤80 mA; F-16R duy trì trở kháng 16Ω với mạch từ tăng cường cho đầu ra vượt trội ở công suất tương đương.
Bảo quản kéo dài trong thời tiết lạnh: Xếp hạng bảo quản -40 °C hỗ trợ hậu cần Bắc Cực, thiết bị ở độ cao và máy móc được lưu trữ vào mùa đông mà không bị suy giảm thông số.
| tham số | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | Bộ rung thụ động điện từ SMD | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (op) | 5,0 V (op) | 3,6 V (op) |
| Điện áp hoạt động | 2,5 – 4,5 V (op) | 4,5 – 6,5 V (op) | 2,5 – 4,5 V (op) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (tăng cường) |
| Hoạt động hiện tại | 80 mA | 80 mA | ≤ 100 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C | -30°C ~ +70°C | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |

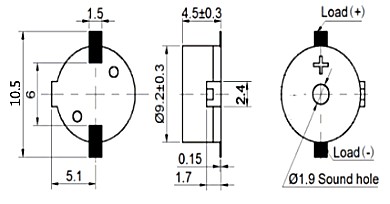

| Kích thước (Dia × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Cân nặng | 0,8 g | 0,8 g | 0,8 g |
| Vật liệu nhà ở | LCP đen | LCP đen | LCP đen |
| Tăng cường từ tính | Tiêu chuẩn | Tiêu chuẩn | Vòng đồng |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Bộ rung thụ động từ tính SMD 9×4,5mm đại diện cho đỉnh cao âm thanh của danh mục bộ rung SMD hình tròn 9,0 mm của MEIDI. Cấu hình 4,5 mm — cao nhất trong dòng — mang lại âm lượng cộng hưởng bên trong cao hơn 80% so với MLT-9025 2,5 mm và nhiều hơn 12,5% so với MLT-8540 4,0 mm, mang lại hiệu suất tần số thấp và tạo áp suất âm thanh vượt trội ở 2700 Hz.
Kiến trúc ba cấu hình giải quyết ba kịch bản mua sắm riêng biệt. MLT-9045-16R (16 ± 3 Ω, 2,5–4,5V) phục vụ các thiết kế chạy bằng pin và dựa trên logic 3,3V trong đó ưu tiên tính khả thi của ổ đĩa GPIO trực tiếp. MLT-9045-32R (32 ± 3 Ω, 4,5–6,5V) hướng đến các bus phụ kiện ô tô 5V và đầu ra PLC công nghiệp trong đó điện áp đường ray cao hơn giúp giảm tổn thất dây dẫn và EMI do dòng điện gây ra. MLT-9045F-16R giới thiệu tính năng tăng cường từ tính vòng đồng — một vòng đoản mạch dẫn điện được tích hợp vào mạch từ giúp ngăn chặn tổn thất dòng điện xoáy trong đoạn cực, tăng mật độ từ thông hiệu quả trong khe hở không khí mà không làm tăng số vòng cuộn dây hoặc điện trở.
Biến thể F-16R cung cấp đầu ra âm thanh nâng cao so với 16R tiêu chuẩn ở mức điện áp và dòng điện tương đương, do hiệu suất mạch từ được cải thiện. Đối với các ứng dụng mà mỗi decibel đều quan trọng — chẳng hạn như hệ thống sơ tán khẩn cấp, tránh va chạm máy móc hạng nặng hoặc cảnh báo an toàn hàng hải — F-16R cung cấp lộ trình nâng cấp mà không cần sửa đổi kiến trúc điện áp hoặc bố cục PCB.
Khối lượng 0,8 g mang lại sự ổn định cơ học trong điều kiện rung và sốc. Độ ổn định này rất quan trọng trong thiết bị khai thác mỏ, máy gặt nông nghiệp và khung gầm xe thương mại, nơi rung động kéo dài sẽ làm giảm tính nhất quán đầu ra trong các bộ chuyển đổi nhẹ hơn. Dấu chân hình tròn giúp đơn giản hóa mô hình âm thanh của vỏ so với các lựa chọn thay thế hình vuông, với các mẫu bức xạ âm thanh xuyên tâm có thể dự đoán được, tạo điều kiện thuận lợi cho việc thiết kế lưới tản nhiệt và cổng. Yêu cầu mẫu của cả ba biến thể để đánh giá khả năng tương thích điện áp và lợi ích tăng cường từ tính trong môi trường âm thanh mục tiêu của bạn.
MEIDI áp dụng các giao thức có độ tin cậy thống nhất trên tất cả các dòng sản phẩm MLT. Tất cả các biến thể MLT-9045 đều trải qua quá trình xác minh ứng suất giống hệt nhau:
Sàng lọc độ bền khí hậu — bảo quản ở nhiệt độ cao trong 48 giờ ở +80 ± 2 °C, bảo quản ở nhiệt độ thấp trong 48 giờ ở -30 ± 2 °C và sốc nhiệt 5 chu kỳ (-30 °C ↔ +80 °C, dừng 30 phút cho mỗi mức cực đoan)
Xác nhận ứng suất cơ học - rung hình sin (10–55 Hz, biên độ 1,0 mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75 cm xuống gỗ cứng 10 mm (3 lần va chạm)
Xác minh khả năng chống ẩm - tiếp xúc trong 48 giờ ở nhiệt độ 50 ± 5 °C / 90–95% RH, sau đó là phục hồi môi trường xung quanh trong 2 giờ và xác định đặc tính điện đầy đủ
Xác nhận tính toàn vẹn của mối hàn - khả năng chịu nhiệt của chất hàn ở 250 ± 5 ° C trong 10 ± 0,5 giây (khe hở từ thân đến vật hàn là 2,0 mm), cộng với việc tuân thủ đầy đủ cấu hình phản xạ lại
Các thử nghiệm này được thực hiện trong phòng thí nghiệm về độ tin cậy của MEIDI, nơi hỗ trợ phát triển và xác nhận tất cả các bộ phận âm thanh được sản xuất từ năm 2011. Nhà máy ở Giang Tô, Trung Quốc, hoạt động theo hệ thống chất lượng được chứng nhận ISO 9001 và tích hợp dây chuyền đúc LCP nội bộ, cuộn dây tự động và dây chuyền lắp ráp SMD. Sự tích hợp theo chiều dọc này cho phép kiểm soát chặt chẽ toàn bộ dây chuyền sản xuất, từ kiểm tra nguyên liệu thô đến kiểm tra âm thanh cuối cùng.

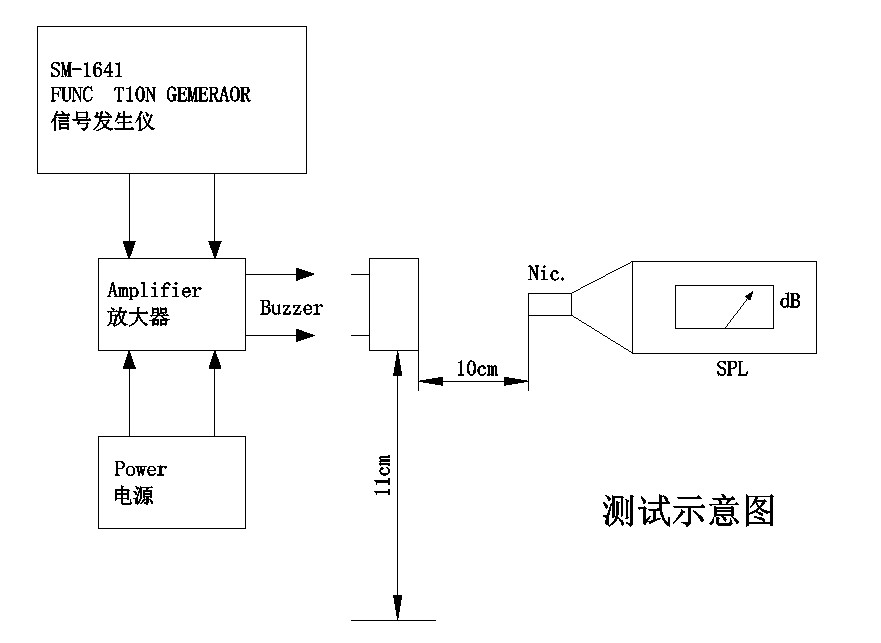

Kết quả kiểm tra hàng loạt mẫu chứng minh tính nhất quán đặc biệt trên tất cả các cấu hình:
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Tần số (Hz) | Trở kháng (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (tất cả các mẫu) | 15,2–16,9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (tất cả các mẫu) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (tất cả các mẫu) | 15,2–16,9 |
Tất cả các thông số được nhóm chặt chẽ trong các cửa sổ thông số kỹ thuật. Báo cáo thử nghiệm hàng loạt riêng lẻ có sẵn theo yêu cầu.
Hệ thống báo động công nghiệp nặng - dừng khẩn cấp, chuyển động của cần cẩu và cảnh báo quá tải trong các nhà máy thép, xưởng đúc và nhà máy rèn nơi tiếng ồn xung quanh vượt quá 90 dB và mức thâm nhập tần số thấp là rất quan trọng
Cabin và khung gầm của xe thương mại - cảnh báo thắt dây an toàn, cảnh báo khi cửa mở và âm báo lùi gần trong xe tải hạng nặng, xe buýt và thiết bị xây dựng với các hệ thống con được điều chỉnh từ 24V đến 5V
Hoạt động khai thác và đào hầm - phát hiện khí, lỗi thông gió và báo động sơ tán trong không gian ngầm hạn chế có tiếng vang và nhiễu máy móc cao
Thiết bị trên boong tàu và phòng máy - vận hành tời, bơm đáy tàu và cảnh báo chữa cháy trong môi trường hàng hải có độ ẩm cao, độ rung cao
Máy móc chế biến nông nghiệp - máy sấy ngũ cốc, mức silo và cảnh báo tắc nghẽn máy gặt trong điều kiện ngoài trời đầy bụi với tiếng ồn nền đáng kể
Truyền thanh công cộng và phát sóng khẩn cấp — thông báo bằng âm thanh dự phòng trong hệ thống PA, hệ thống liên lạc nội bộ của trường học và mạng lưới sơ tán của tòa nhà yêu cầu sự nhất quán về âm thanh đáng tin cậy
1. Sự khác biệt giữa MLT-9045-16R và MLT-9045F-16R là gì?
Cả hai đều có chung thông số điện (16 ± 3 Ω, 2,5--4,5V, 100 mA) và kích thước cơ học (9,0 × 4,5 mm). F-16R kết hợp một vòng ngắn mạch bằng đồng trong mạch từ để cải thiện âm thanh phát ra ở công suất truyền động tương đương. F-16R được khuyên dùng cho các ứng dụng có đầu ra âm thanh tối đa là rất quan trọng và chi phí tăng thêm khiêm tốn được chứng minh bằng các yêu cầu về hiệu suất.
2. MLT-9045 4,5 mm so với MLT-8540 4,0 mm và MLT-9025 2,5 mm như thế nào?
Chiều cao 4,5 mm của MLT-9045 giúp tăng âm lượng cộng hưởng bên trong so với các lựa chọn thay thế có cấu hình thấp hơn trong cùng dòng đường kính, hỗ trợ hiệu suất tần số thấp và đầu ra âm thanh ở tần số 2700 Hz. Sự cân bằng là độ hở trục z: cấu hình 4,5 mm yêu cầu nhiều không gian theo chiều dọc hơn so với các lựa chọn thay thế mỏng hơn. Chọn MLT-9025 cho vỏ loa siêu mỏng, MLT-8540 để có khoảng trống cân bằng và MLT-9045 để có hiệu suất âm thanh tối đa khi chiều cao không bị hạn chế.

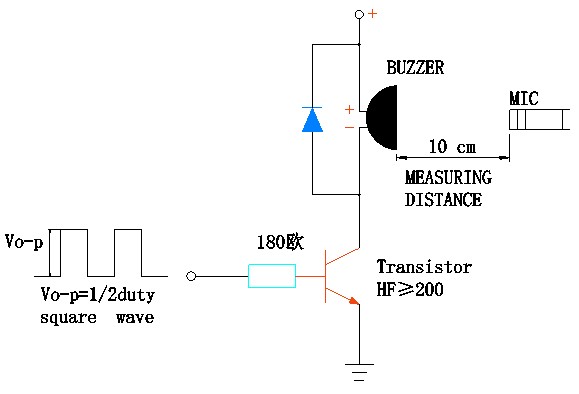

3. Mạch truyền động nào được khuyến nghị cho từng biến thể?
16R và F-16R ở điện áp 3,6V rút ra 100 mA và có thể được điều khiển trực tiếp từ các chân GPIO MCU có khả năng (xác minh định mức dòng điện của chân ≥100 mA) hoặc thông qua một công tắc bóng bán dẫn NPN đơn giản với điện trở cơ sở 180 Ω. 32R ở mức 5V rút ra 80 mA nhưng yêu cầu giai đoạn trình điều khiển từ logic 3,3V; từ logic 5V, điện trở cơ sở 330 Ω với bóng bán dẫn đa năng (HF ≥ 200) cung cấp đủ khả năng điều khiển. Một diode flyback chạy ngang qua cuộn dây là bắt buộc đối với tất cả các biến thể để bảo vệ khỏi hiện tượng giật ngược cảm ứng.
4. MLT-9045 có thể thay thế chuông từ xuyên lỗ trong các thiết kế hiện có không?
Có, với bản sửa đổi bố cục PCB từ lỗ xuyên lỗ sang miếng đệm SMD. Dấu chân hình tròn 9,0 mm chiếm ít diện tích bảng hơn so với các bộ rung xuyên lỗ 12 mm thông thường đồng thời loại bỏ các lỗ khoan và chèn thủ công. Đầu ra âm thanh ( ≥85 dB, với dữ liệu thực nghiệm cho thấy 97–99 dB) vượt xa đáng kể so với nhiều mức tương đương xuyên lỗ 12 mm. Việc cân nhắc thiết kế chính là việc di chuyển mạch truyền động: bộ rung xuyên lỗ thường hoạt động ở điện áp 12V với bộ dao động bên trong, trong khi MLT-9045 yêu cầu kích thích 2,7 kHz bên ngoài ở mức 3,6V hoặc 5V. Đầu ra của bộ vi điều khiển hoặc bộ tạo dao động đơn giản sẽ thay thế bộ truyền động tự dao động.
5. Các cải tiến từ tính hoặc giá trị trở kháng tùy chỉnh có sẵn cho các chương trình OEM không?
Đúng. MEIDI hỗ trợ tùy chỉnh OEM/ODM bao gồm các dạng hình học vòng đồng thay thế để điều chỉnh tần số cụ thể, các giá trị trở kháng trung gian (20–24 Ω đối với cấu trúc điện áp phân chia), tần số cộng hưởng được sửa đổi (dải 2,0–3,5 kHz), màu vỏ thay thế để nhận dạng trực quan và bao bì băng và cuộn tùy chỉnh. Số lượng đặt hàng tối thiểu và thời gian giao hàng được áp dụng. Liên hệ với nhóm bán hàng của chúng tôi để thảo luận về các yêu cầu cụ thể và yêu cầu báo giá cho các cấu hình tùy chỉnh.
Liên hệ với MEIDI để có báo giá cạnh tranh, mẫu kỹ thuật miễn phí của cả ba biến thể MLT-9045 và hỗ trợ OEM/ODM chuyên dụng. Nhóm ứng dụng của chúng tôi có thể hỗ trợ đánh giá mạch từ vòng đồng, tối ưu hóa mạch truyền động 3,3V/5V và tích hợp âm thanh cho cấu hình vỏ xe và công nghiệp nặng.
