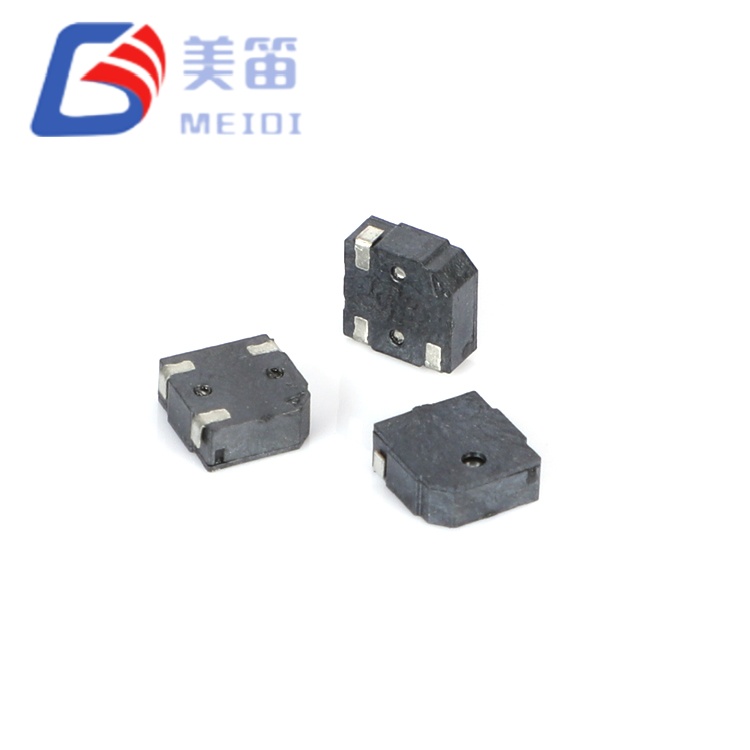

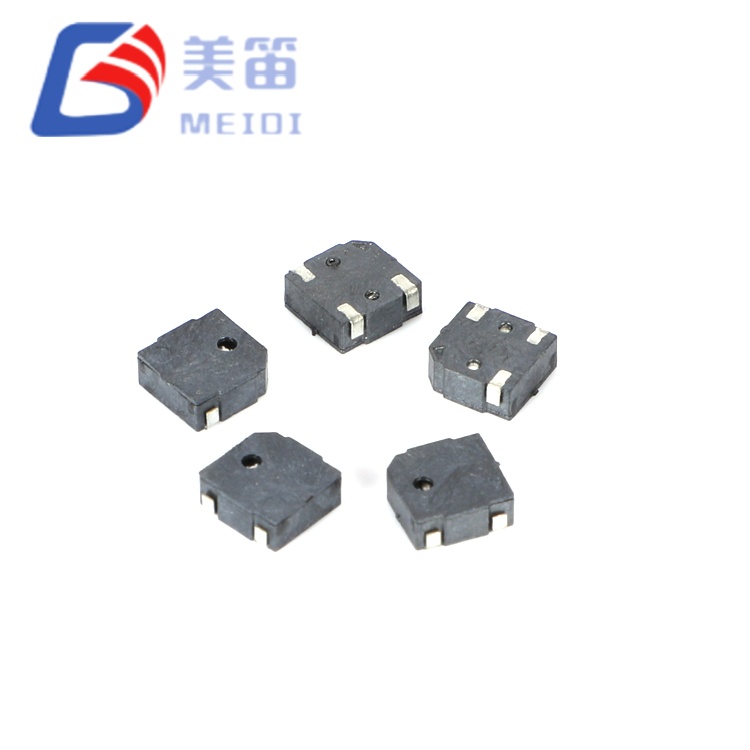

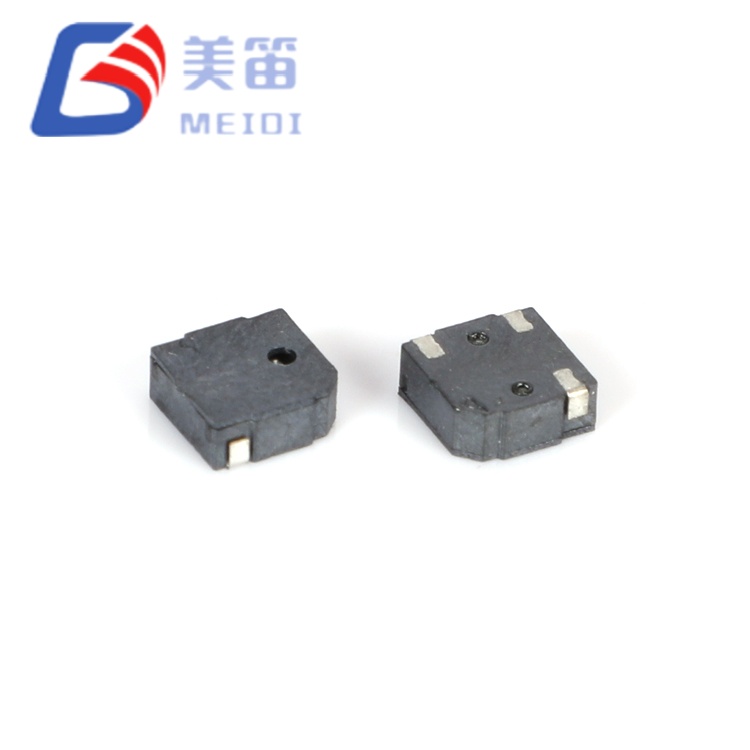

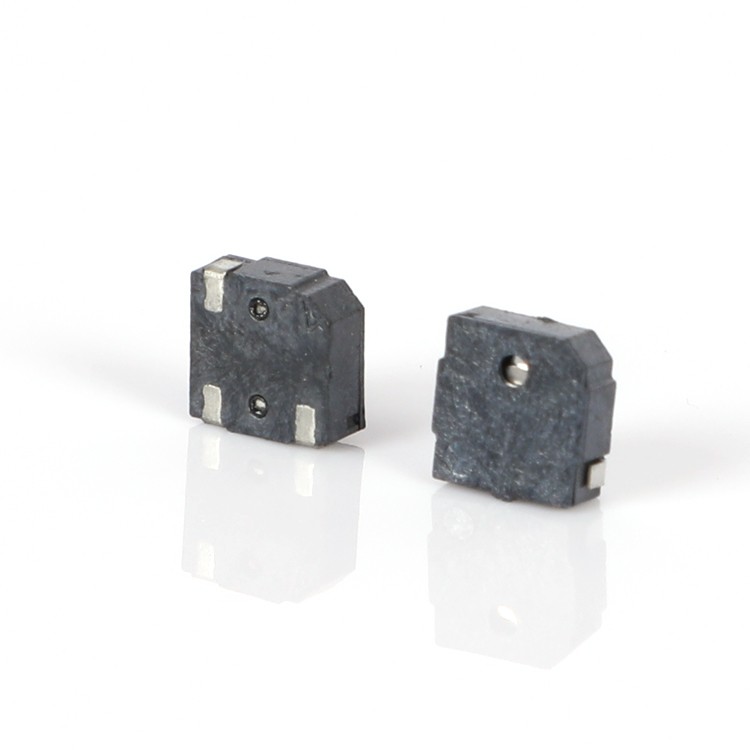

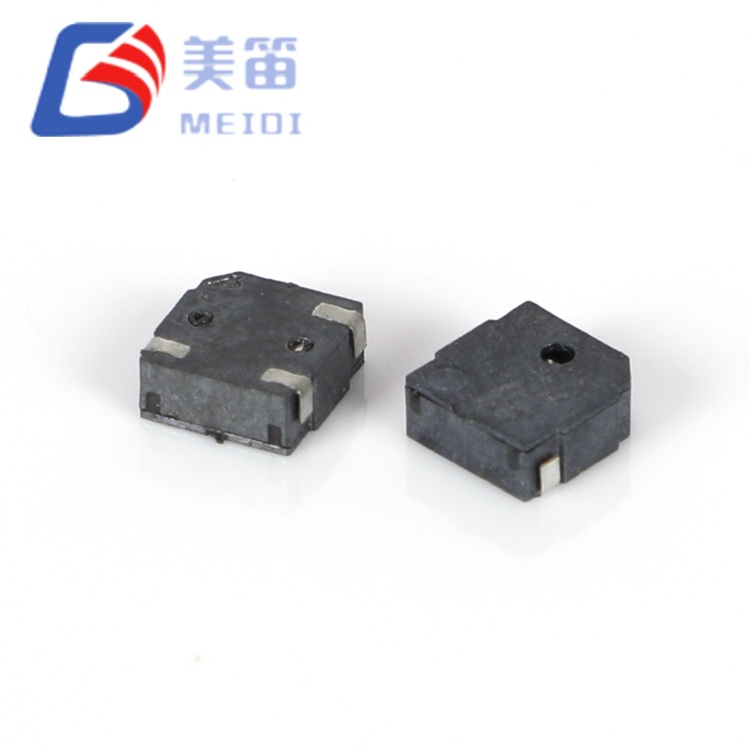

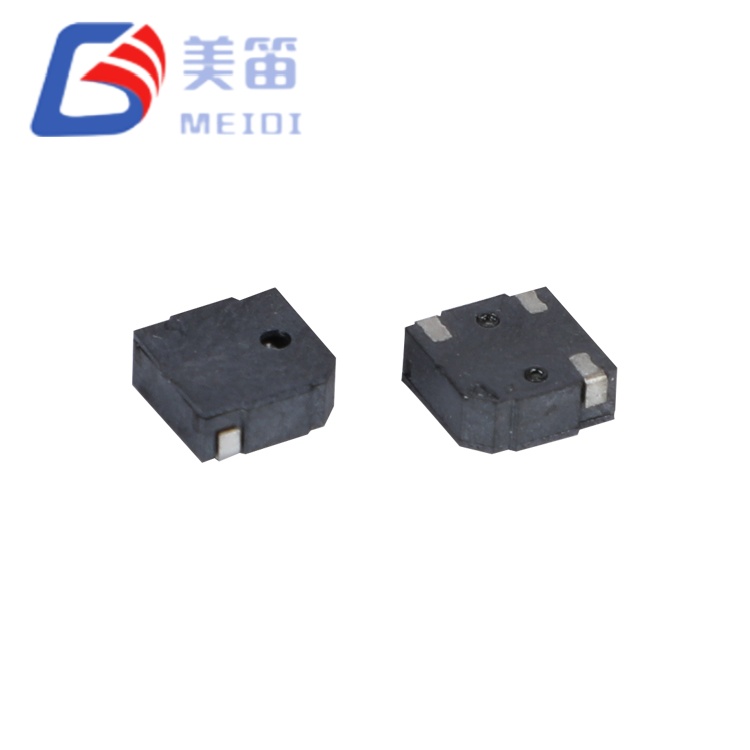

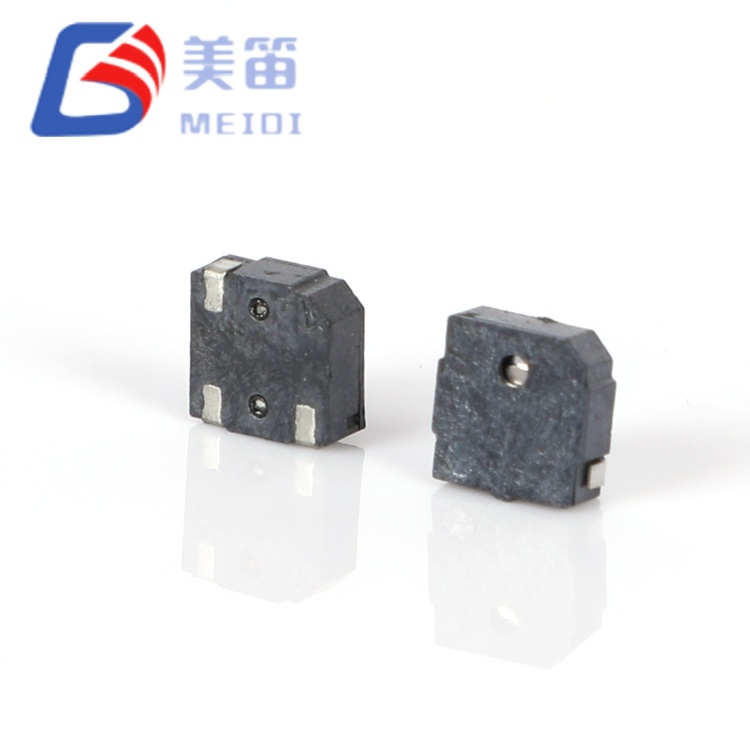

Bộ rung thụ động từ tính 5 * 5 * 2 mm SMD

MLT‑5020 là Bộ rung thụ động từ tính 5*5*2 mm SMD cung cấp áp suất âm thanh tối thiểu 80dB ở mức 10cm dưới mức điện áp 3.0V. Thành phần 5mm này mang lại lợi thế về âm thanh 15dB so với các lựa chọn thay thế 4mm trong khi vẫn duy trì khả năng tương thích của tổ hợp SMD, giúp nó phù hợp với các ứng dụng mà cảnh báo bằng âm thanh phải cạnh tranh với tiếng ồn xung quanh vừa phải – bao gồm bảng điều khiển công nghiệp, hệ thống an ninh và dụng cụ y tế cầm tay.

Được sản xuất bởi MEIDI ở tỉnh Giang Tô, MLT‑5020 kết hợp cuộn dây 12±3Ω và tần số cộng hưởng 4000Hz, chia sẻ các đặc tính điện với các biến thể nhỏ hơn để thiết kế mạch truyền động thống nhất. Vỏ LCP màu đen hỗ trợ phản xạ không chì ở nhiệt độ cao nhất 255°C, cho phép lắp ráp SMT tự động. Xác minh lô mẫu cho thấy các giá trị SPL nằm trong khoảng từ 84,6dB đến 87,1dB, mang lại mức chênh lệch cao hơn thông số kỹ thuật tối thiểu.

Thuộc tính sản phẩm chính

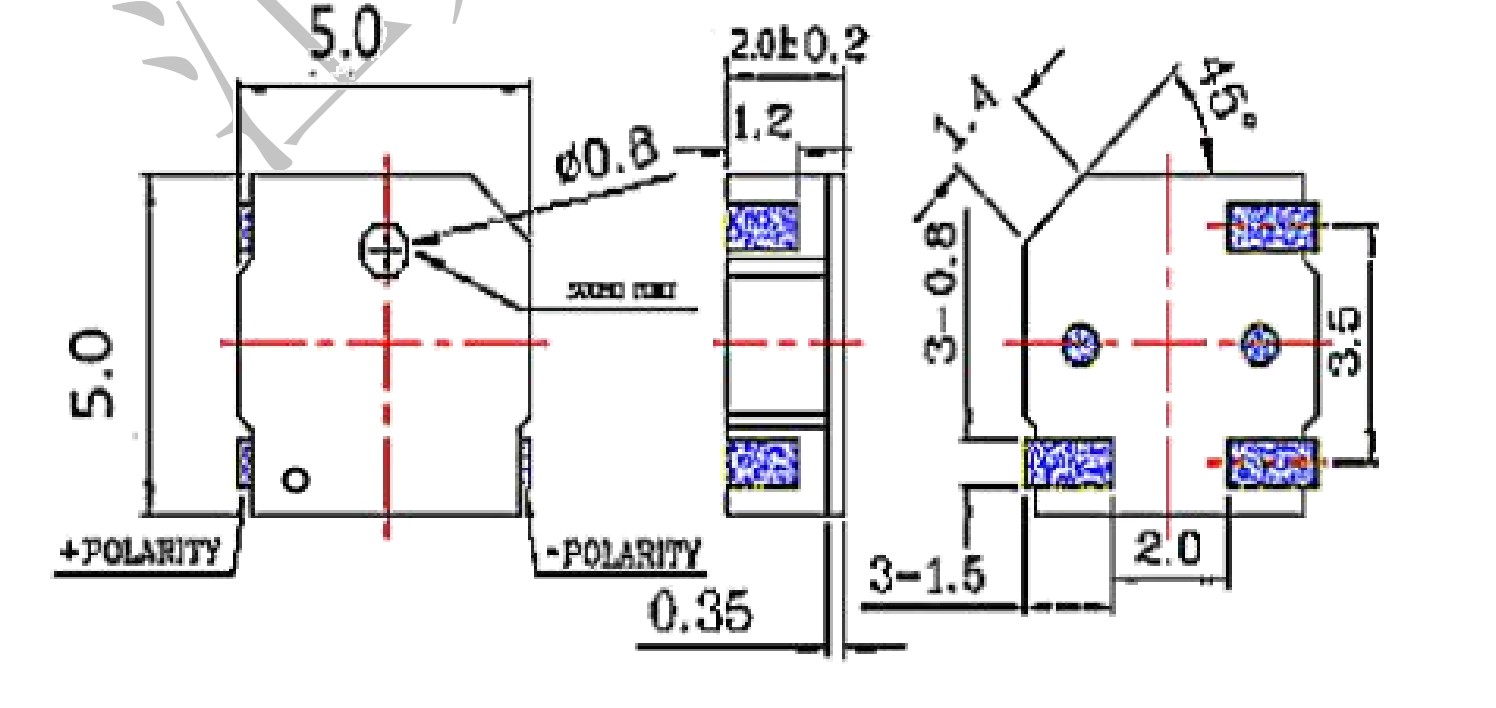

Đầu ra âm thanh được nâng cao – Dấu chân 5,0×5,0mm mang lại ≥80dB SPL, cung cấp cảnh báo bằng âm thanh rõ ràng trong môi trường có độ ồn vừa phải

Tần số cộng hưởng 4kHz - được điều chỉnh cơ học đến 4000±300Hz, phù hợp với độ nhạy thính giác cao nhất của con người để có âm lượng cảm nhận tối đa

Trở kháng tương thích với MCU – Điện trở cuộn dây 12±3Ω cho phép truyền động trực tiếp từ các chân GPIO của bộ vi điều khiển tiêu chuẩn mà không cần bộ đệm bên ngoài

Khả năng tương thích nguồn 2–4V – hỗ trợ các cấu hình đường ray logic Li-ion đơn, 3V coin-cell và 3,3V

Vỏ LCP để xử lý SMT – cấu trúc polymer tinh thể lỏng màu đen được xếp hạng cho đỉnh nóng chảy lại 255°C và hoạt động ổn định từ -20°C đến +70°C

Thiết kế sẵn sàng cho sản xuất – tương thích với cấu hình phản xạ không chì tiêu chuẩn và hỗ trợ tối đa 3 đường hàn để sản xuất khối lượng lớn

Quy trình sản xuất & Xác minh độ tin cậy

MEIDI sản xuất MLT‑5020 bằng dây chuyền lắp ráp SMD tự động có tích hợp cuộn dây, hàn và hiệu chỉnh âm thanh. Cơ sở sản xuất ở Giang Tô của chúng tôi duy trì chứng nhận ISO 9001:2015, áp dụng biện pháp kiểm soát quy trình thống kê ở từng giai đoạn sản xuất.

Mỗi lô sản xuất đều phải trải qua các quy trình xác nhận chất lượng sau:

Đặc tính điện – xác minh 100% điện trở cuộn dây (12±3Ω) và dòng điện hoạt động (100mA) ở điều kiện định mức

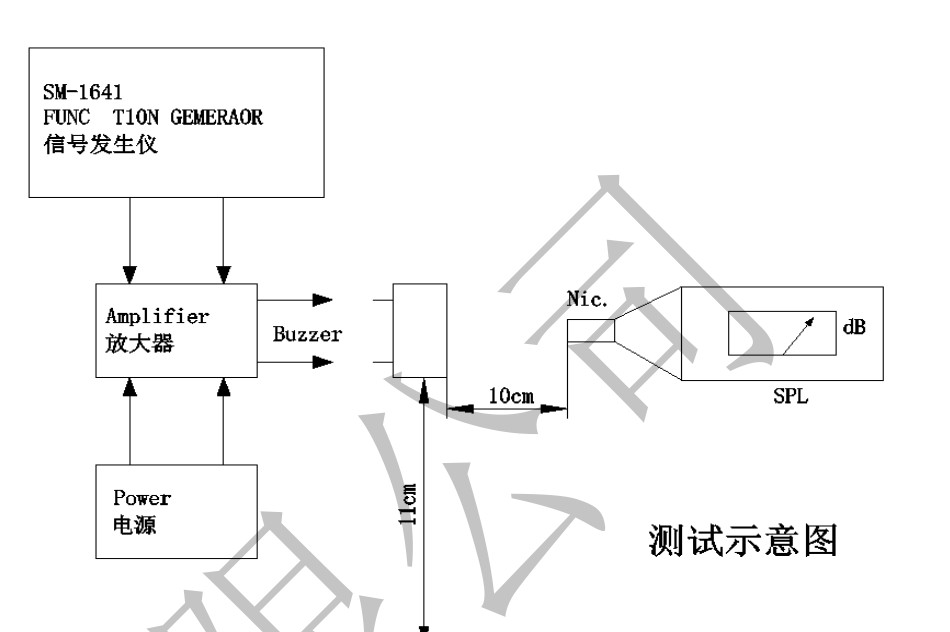

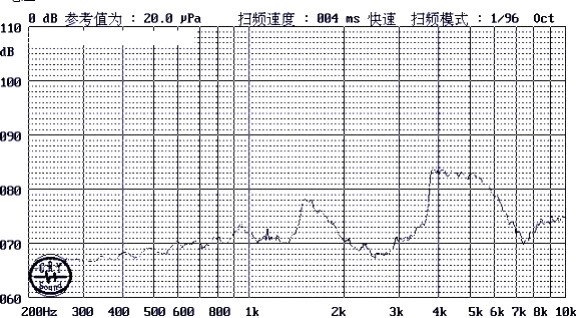

Xác thực âm thanh – lấy mẫu thống kê xác nhận SPL ≥80dB ở 10cm; kết quả điển hình nằm trong khoảng từ 84,6dB đến 87,1dB

Sàng lọc tần số – tần số cộng hưởng đo ở 4000±300Hz; cụm mẫu sản xuất nằm trong khoảng từ 3950Hz đến 4050Hz

Thử nghiệm phơi nhiễm nhiệt – bảo quản 48 giờ ở +80°C với khả năng phục hồi thông số đầy đủ sau khi ổn định môi trường xung quanh và bảo quản 48 giờ ở -30°C với kích hoạt khởi động nguội đã được xác minh

Chu kỳ nhiệt độ – 5 lần chuyển đổi giữa -30°C và +80°C với thời gian dừng 30 phút ở mỗi mức cao nhất

Tính toàn vẹn cơ học – kiểm tra độ rung (10–55Hz, biên độ 1,0mm, trục XYZ, tổng thời gian 0,5 giờ) và kiểm tra thả rơi từ độ cao 75 cm xuống gỗ cứng 10 mm (3 lần va chạm)

Tiếp xúc với độ ẩm – 48 giờ ở 50°C / 95% RH với xác minh điện tiếp theo

Xác thực quy trình hàn – khả năng chịu nhiệt được xác minh ở 250°C trong 10 giây với khoảng cách từ thân đến vật hàn là 2,0mm

Tài liệu tuân thủ RoHS và REACH được cung cấp theo yêu cầu. Mã nhận dạng lô hàng trên vỏ cung cấp khả năng truy xuất nguồn gốc đầy đủ về ngày sản xuất, kết quả kiểm tra và chứng nhận nguyên liệu thô.

Hỏi đáp tích hợp

Câu hỏi 1: MLT‑5020 có thể hoạt động trực tiếp từ chân vi điều khiển 3,3V không?

Có, miễn là chân GPIO có thể cung cấp dòng điện cực đại ít nhất 100mA. Nhiều ARM Cortex‑M và các MCU tương tự cung cấp khả năng này thông qua các chân ổ đĩa cao chuyên dụng hoặc bằng cách song song nhiều đầu ra. Đối với các bộ vi điều khiển có nguồn điện hạn chế, bộ đệm bóng bán dẫn NPN đơn giản (ví dụ: 2N3904) với điện trở cơ sở 1kΩ sẽ mang lại giải pháp tiết kiệm chi phí. Luôn xác minh khả năng hiện tại của GPIO cụ thể trong biểu dữ liệu MCU trước khi hoàn thiện thiết kế.

Câu hỏi 2: Tín hiệu điều khiển tối ưu để phát ra âm thanh tối đa là gì?

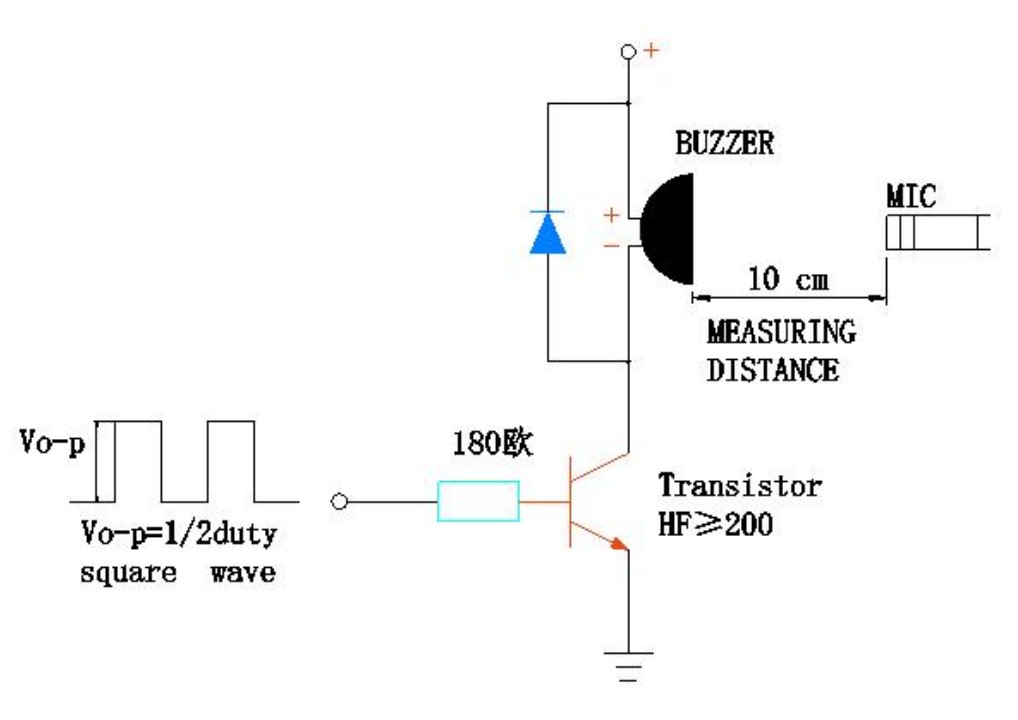

Sóng vuông ở tần số 4000Hz với chu kỳ hoạt động 50% và biên độ 3,0V tạo ra SPL cao nhất. Sự chuyển đổi điện áp nhanh chóng tối đa hóa dòng điện cuộn dây và sự dịch chuyển màng ngăn. Chu kỳ làm việc thấp hơn (ví dụ: 25% hoặc 75%) làm giảm công suất trung bình và do đó giảm SPL khoảng 3–6dB. Đối với các cảnh báo có thể điều chỉnh âm lượng, việc điều chế chu kỳ nhiệm vụ cung cấp một phương pháp đơn giản để thay đổi âm lượng mà không thay đổi tần số.

Câu hỏi 3: MLT‑5020 có tương thích với hệ thống logic 5V không?

MLT‑5020 được định mức hoạt động ở điện áp 2–4V. Việc sử dụng 5V liên tục có nguy cơ khiến cuộn dây quá nóng và có thể vượt quá thông số kỹ thuật hiện tại tối đa. Đối với hệ thống 5V, hãy thêm một điện trở nối tiếp (47–100Ω) để giới hạn dòng điện ở 100mA. Ngoài ra, hãy sử dụng bộ chia điện áp hoặc bộ điều chỉnh 3,3V dành riêng cho mạch còi. MEIDI cũng cung cấp các biến thể định mức 5V với cùng kích thước – hãy liên hệ với nhóm kỹ thuật của chúng tôi để được hướng dẫn lựa chọn.

Câu hỏi 4: MLT‑5020 so sánh với MLT‑4020H 4mm trong thực tế như thế nào?

Cả hai thành phần đều có chung các thông số điện giống nhau (12Ω, 2–4V, 4kHz), cho phép sử dụng cùng một mạch điều khiển và chương trình cơ sở. MLT‑5020 cung cấp SPL cao hơn khoảng 15dB ( ≥80dB so với ≥65dB) trên diện tích lớn hơn 1 mm (hình vuông 5 mm so với 4 mm). Quyết định rất đơn giản: chọn MLT‑4020H khi không gian PCB cực kỳ hạn chế và yêu cầu SPL ở mức khiêm tốn; hãy chọn MLT‑5020 khi khả năng nghe là quan trọng và diện tích bo mạch cho phép chiếm diện tích lớn hơn.

Câu hỏi 5: Những tùy chọn tùy chỉnh nào có sẵn cho các đơn đặt hàng số lượng OEM?

MEIDI cung cấp một số đường dẫn tùy chỉnh cho các dự án đủ điều kiện: tần số cộng hưởng thay thế (2,7kHz, 3,0kHz hoặc 5,0kHz), giá trị trở kháng cuộn dây tùy chỉnh, màu vỏ chuyên dụng để phân biệt thương hiệu và cấu hình đóng gói băng và cuộn được sửa đổi. Số lượng đặt hàng tối thiểu và thời gian giao hàng khác nhau tùy theo phạm vi tùy chỉnh. Hãy liên hệ với nhóm hỗ trợ OEM của chúng tôi về các yêu cầu của bạn để đánh giá tính khả thi và báo giá.

Câu hỏi 6: Thời gian hoạt động dự kiến ​​khi sử dụng liên tục là bao lâu?

Đánh giá tiêu chuẩn bao gồm 96 giờ hoạt động liên tục ở 25°C với sóng vuông chu kỳ hoạt động 50%. Đối với các ứng dụng âm liên tục không xác định, MEIDI khuyến nghị giới hạn chu kỳ hoạt động ở mức 50% hoặc thực hiện các khoảng thời gian tắt định kỳ để giảm hiện tượng nóng cuộn dây. Dữ liệu thử nghiệm kéo dài tuổi thọ được cung cấp theo yêu cầu đối với các điều kiện vận hành cụ thể - vui lòng liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để biết chu kỳ nhiệm vụ mục tiêu và hồ sơ nhiệt độ môi trường xung quanh của bạn.
