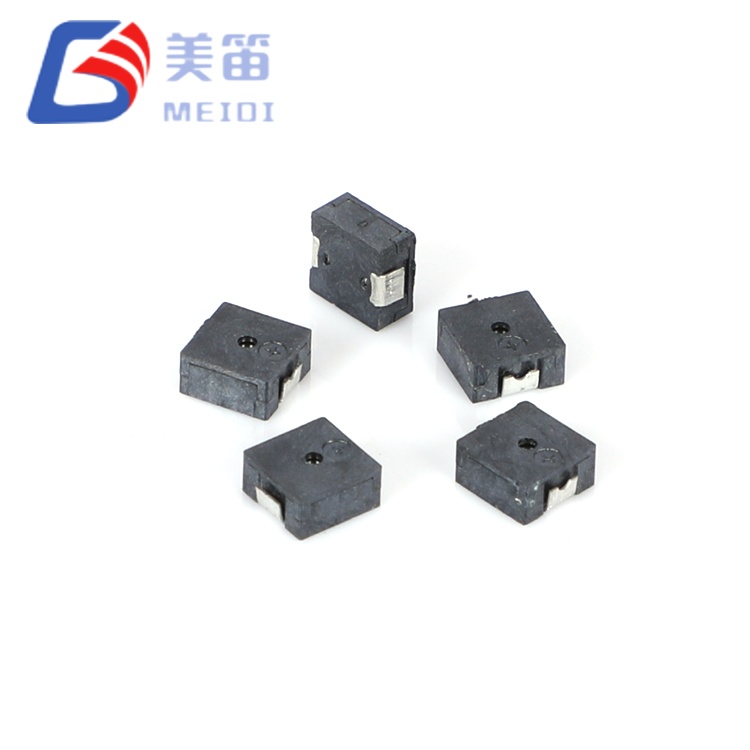

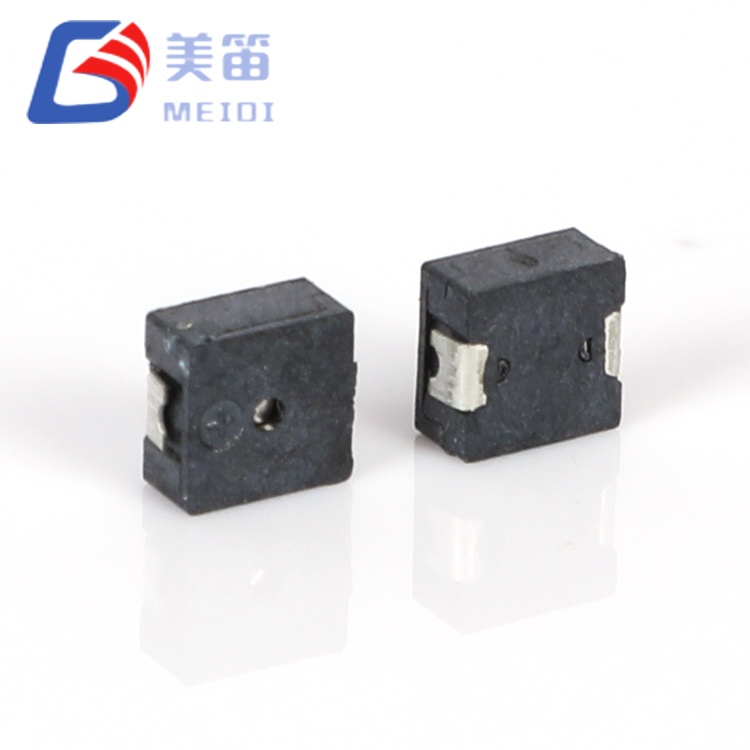

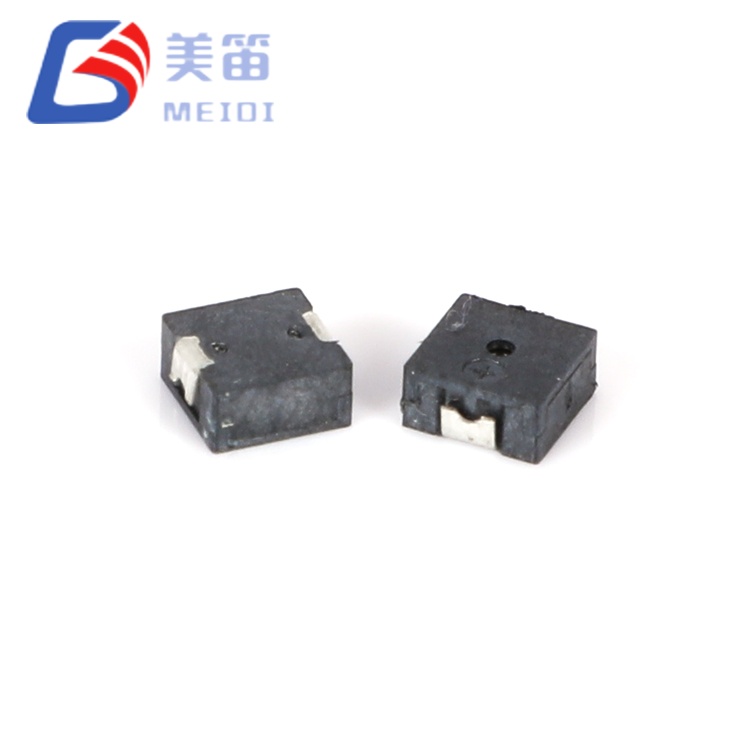

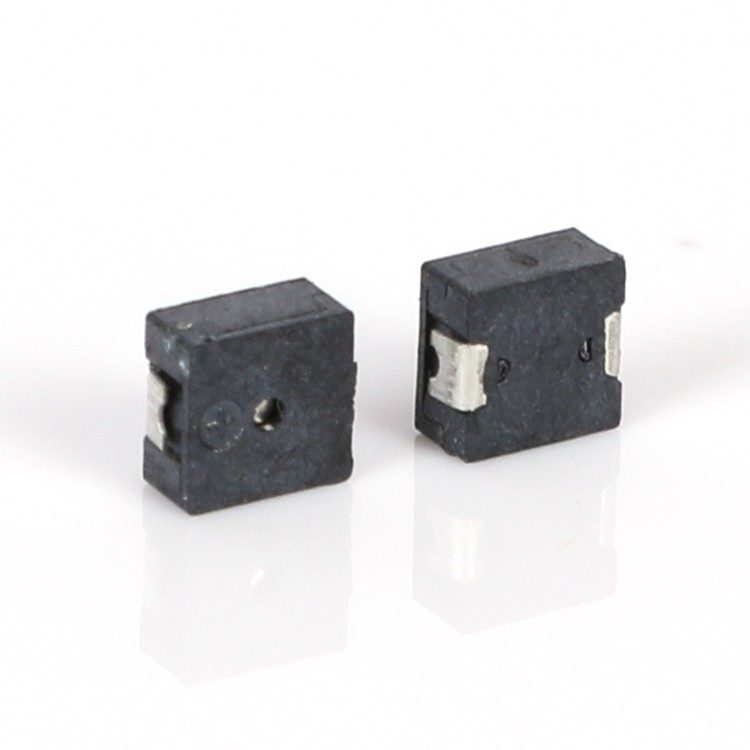

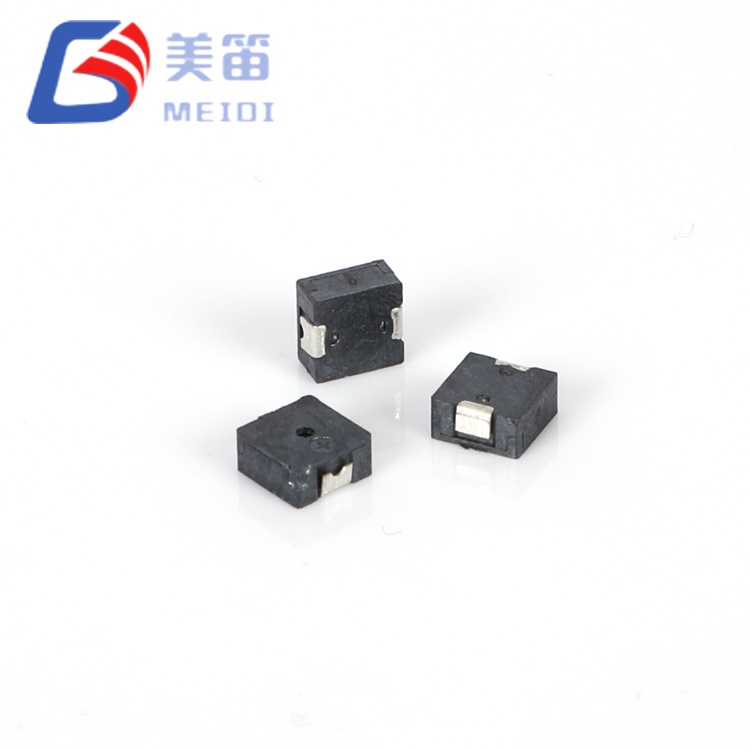

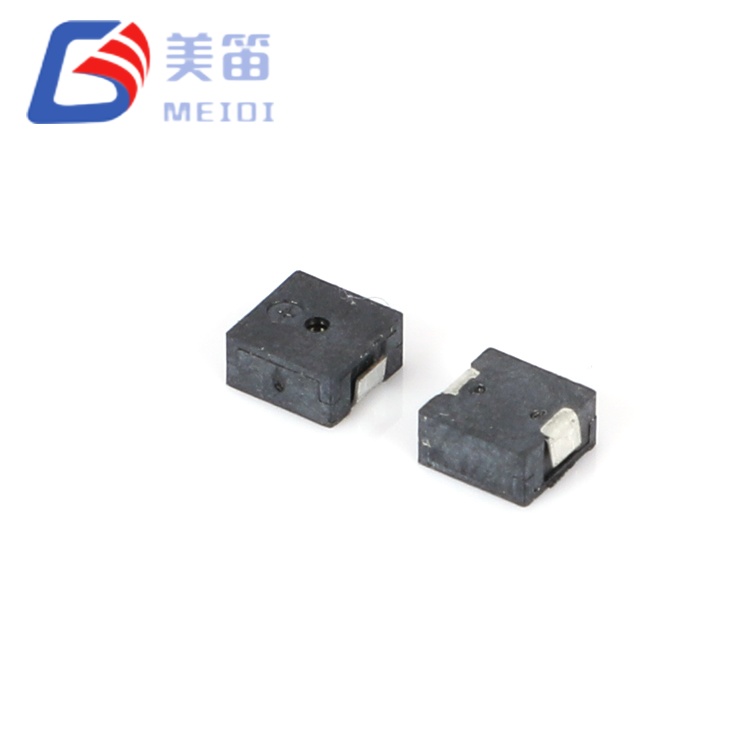

MLT‑4020H là Bộ rung thụ động từ tính SMD 4*4*2 mm được thiết kế cho các tổ hợp PCB mật độ cao trong đó mỗi milimet vuông đều quan trọng. Với trở kháng cuộn dây 12±3Ω và tần số cộng hưởng 4000±300Hz, thành phần này mang lại mức áp suất âm thanh tối thiểu 65dB ở 10 cm dưới kích thích sóng vuông 3,0V, trong khi dòng điện không quá 80mA – sự kết hợp giúp thiết bị này phù hợp với các thiết bị đeo chạy bằng pin, cảm biến IoT và dụng cụ y tế cầm tay.
Được sản xuất tại cơ sở được chứng nhận ISO‑9001 của MEIDI, MLT‑4020H được hưởng lợi từ các quy trình thử nghiệm, lắp ráp và cuộn dây tự động nhằm đảm bảo hiệu suất điện và âm thanh nhất quán trong mọi khối lượng sản xuất. Vỏ LCP màu đen chịu được các cấu hình phản xạ không chì tiêu chuẩn với nhiệt độ cao nhất là 255°C, cho phép tích hợp liền mạch vào dây chuyền lắp ráp SMT. Mỗi thiết bị đều phải được xác minh trở kháng và tần số 100%, với dữ liệu lô mẫu xác nhận mức áp suất âm thanh nhất quán trên 75dB - mang lại mức chênh lệch đáng kể so với thông số kỹ thuật tối thiểu.
Bộ rung thụ động từ tính 4 * 4 * 2 mm SMD là bộ rung điện từ thụ động, yêu cầu tín hiệu ổ đĩa AC bên ngoài - thường là sóng vuông 4kHz hoặc đầu raPWM từ vi điều khiển - để tạo cảnh báo bằng âm thanh. Kiến trúc này cung cấp cho các nhà thiết kế toàn quyền kiểm soát tần số âm, chu kỳ nhiệm vụ và trình tự mẫu, cho phép cảnh báo được mã hóa ưu tiên, tạo giai điệu và điều chế âm lượng thông qua các điều chỉnh phần mềm đơn giản.
Tần số cộng hưởng 4kHz nằm trong dải 2–4kHz nơi độ nhạy thính giác của con người đạt đến đỉnh điểm, đảm bảo rằng ngay cả mức SPL khiêm tốn nhất cũng có thể được cảm nhận được trong môi trường trong nhà thông thường. Trở kháng cuộn dây 12Ω được chọn có chủ ý để cho phép truyền động trực tiếp từ các chân GPIO 3,3V và 5V MCU tiêu chuẩn, loại bỏ nhu cầu về bộ đệm bóng bán dẫn bên ngoài hoặc IC điều khiển chuyên dụng trong nhiều ứng dụng – miễn là chân cắm có thể cấp nguồn dòng điện cực đại ≤80mA.

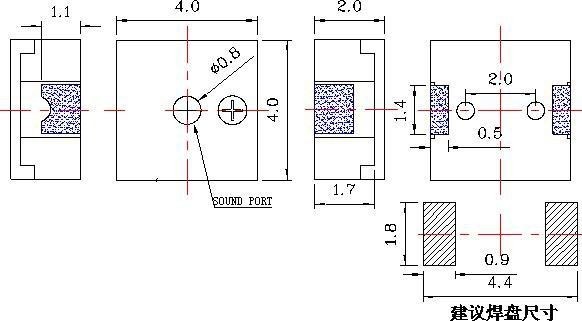

Kích thước siêu nhỏ gọn 4,0×4,0 mm và chiều cao biên dạng 2,0 mm được tối ưu hóa cho các bố cục PCB mật độ cao nơi khoảng trống dọc bị hạn chế. Chỉ với 0,1g, khối lượng thành phần đóng góp tải quán tính không đáng kể, khiến nó phù hợp với các thiết bị di động và thiết bị đeo có thể chịu va đập và rung. Vỏ LCP mang lại sự ổn định về kích thước trong phạm vi hoạt động đầy đủ từ -20°C đến +70°C và chịu được ứng suất nhiệt của hàn nóng chảy lại mà không bị biến dạng hoặc suy giảm âm thanh.
Hệ số dạng SMD siêu nhỏ – 4,0×4,0×2,0mm cho phép tích hợp vào các thiết kế có không gian hạn chế mà không ảnh hưởng đến hiệu suất âm thanh
Tần số cộng hưởng 4kHz được tối ưu hóa – tập trung ở phạm vi nhạy cảm nhất của tai người để có âm lượng cảm nhận được tối đa với mức tiêu thụ năng lượng tối thiểu
Cuộn dây trở kháng thấp (12±3Ω) – tạo điều kiện truyền động trực tiếp từ đầu ra MCU điện áp thấp, giảm chi phí BOM và độ phức tạp của mạch
Cửa sổ vận hành rộng 2–4V – tương thích với nguồn cung cấp Li‑cell đơn, 3V dạng đồng xu và nguồn cung cấp đường ray logic 3,3V tiêu chuẩn
Vỏ LCP nhiệt độ cao – chịu được biên dạng hàn nóng chảy lên đến 255°C và duy trì độ ổn định kích thước trong phạm vi hoạt động -20°C đến +70°C
Tương thích hàn lại và hàn sóng - hỗ trợ lắp ráp SMT tự động với tối đa 3 lần hàn lại, đảm bảo tính linh hoạt trong sản xuất

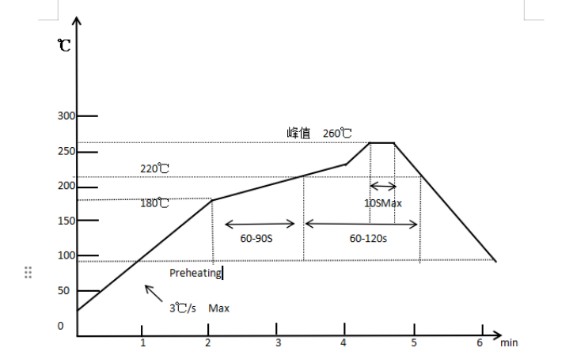

| tham số | Giá trị |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,0 V (o‑p) |
| Điện áp hoạt động | 2 – 4 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 65 dB |
| Hoạt động hiện tại | 80 mA |
| Tần số cộng hưởng | 4000 ± 300 Hz |
| Điện trở cuộn dây | 12 ± 3 Ω |
| Nhiệt độ hoạt động | -20°C ~ +70°C |
| Nhiệt độ bảo quản | -30°C ~ +80°C |
| Kích thước (L×W×H) | 4,0 × 4,0 × 2,0mm |
| Cân nặng | 0,1 g |
| Vật liệu nhà ở | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |
Máy theo dõi sức khỏe có thể đeo – nhắc nhở dùng thuốc và cảnh báo trạng thái trong máy theo dõi sức khỏe và đồng hồ thông minh nhỏ gọn có diện tích PCB cực kỳ hạn chế
Nút cảm biến IoT – phản hồi âm thanh công suất thấp để giám sát môi trường, nông nghiệp thông minh và thiết bị theo dõi tài sản hoạt động từ pin tiền xu hoặc thu hoạch năng lượng
Thiết bị y tế cầm tay - âm thanh xác nhận bằng âm thanh trong máy đo đường huyết, máy đo nồng độ oxy trong mạch và dụng cụ chẩn đoán cầm tay yêu cầu chỉ báo âm thanh nhỏ gọn, đáng tin cậy
Điều khiển nhà thông minh – phản hồi nhấn nút và thông báo cảnh báo trong bộ điều nhiệt, công tắc thông minh và bàn phím bảo mật ở những nơi có không gian hạn chế
Phụ kiện điện tử tiêu dùng – cảnh báo trạng thái sạc và kết nối trong hộp đựng tai nghe, sạc dự phòng và thẻ Bluetooth củaTWS
Thiết bị cầm tay công nghiệp hạng nhẹ – xác nhận quét và cảnh báo lỗi trong máy quét mã vạch nhỏ gọn, đầu đọc RFID di động và thiết bị đầu cuối thu thập dữ liệu di động hoạt động trong môi trường trong nhà được kiểm soát
MLT‑4020H mang lại mức áp suất âm thanh đo được là 75,6–79,7dB (dữ liệu lô mẫu), vượt xa đáng kể thông số kỹ thuật tối thiểu 65dB. Hiệu suất này đạt được trong phạm vi diện tích 4 mm và chiều cao 2 mm, là kết quả của cuộn dây được tối ưu hóa, thiết kế mạch từ và điều chỉnh màng ngăn. Ở mức 0,1g, thành phần này tăng thêm khối lượng không đáng kể cho PCB, một yếu tố quan trọng cần cân nhắc đối với các thiết bị đeo và di động có trọng lượng được kiểm soát chặt chẽ.
Điện trở cuộn dây 12Ω được chọn để cho phép điều khiển trực tiếp từ các chân GPIO tiêu chuẩn mà không cần đệm bên ngoài, miễn là chân cắm có thể cấp nguồn dòng điện cực đại ≤80mA – một khả năng phổ biến cho nhiều ARM Cortex‑M và các MCU công suất thấp khác. Đối với các thiết kế hoạt động ở mức 3,3V, bộ rung vẫn nằm trong phạm vi hoạt động 2–4V, cung cấp khoảng 85% SPL 3,0V trong khi tiêu thụ dòng điện thấp hơn một chút. Độ co giãn điện áp này giúp đơn giản hóa việc thiết kế nguồn điện, vì cùng một thành phần có thể được sử dụng trên các biến thể sản phẩm có điện áp logic khác nhau.
Đối với các nhà thiết kế cần đáp ứng các thông số kỹ thuật âm thanh chặt chẽ trong các ứng dụng bị giới hạn về không gian, MLT‑4020H cung cấp giải pháp đã được xác thực với khả năng truy xuất nguồn gốc sản xuất đầy đủ, dữ liệu thử nghiệm được ghi lại và khả năng tương thích với quy trình lắp ráp SMT tiêu chuẩn.
MEIDI sản xuất MLT‑4020H trên dây chuyền lắp ráp SMD chuyên dụng có tính năng cuộn dây, hàn và điều chỉnh âm thanh tự động. Cơ sở ở Giang Tô của chúng tôi hoạt động theo hệ thống quản lý chất lượng ISO 9001:2015, với các biện pháp kiểm soát trong quy trình ở mọi giai đoạn sản xuất – từ kiểm tra nguyên liệu đến thử nghiệm chức năng cuối cùng.
Mỗi lô sản xuất đều phải trải qua quá trình kiểm tra trình độ chuyên môn toàn diện:
Xác minh âm thanh – đo SPL 100% ở điện áp định mức; dữ liệu lô mẫu hiển thị 75,6–79,7dB, luôn cao hơn mức tối thiểu 65dB
Độ ổn định tần số - lấy mẫu thống kê ở 4000Hz ± 300Hz; phạm vi đo điển hình 3950–4050Hz
Sàng lọc điện trở cuộn dây – xác minh 12±3Ω; giá trị đo được thường là 11,2–12,8Ω
Bảo quản ở nhiệt độ cao – 48 giờ ở +80±2oC; phục hồi đầy đủ thông số sau 2 giờ ổn định môi trường xung quanh
Bảo quản ở nhiệt độ thấp – 48 giờ ở -30±2oC; kích hoạt được xác minh ở mức tối thiểu 2V
Chu kỳ sốc nhiệt – 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị
Xác nhận ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50±5oC / 90–95% RH, sau đó phục hồi 2 giờ và xác định đặc tính điện
Khả năng chịu nhiệt của mối hàn – 250±5oC trong 10±0,5 giây với khe hở giữa thân với vật hàn là 2,0mm, xác minh tính toàn vẹn của vỏ LCP
Tất cả các thành phần đều tuân thủ RoHS và REACH. Việc đánh dấu mã lô trên vỏ cho phép truy xuất nguồn gốc đầy đủ về ngày sản xuất, hồ sơ kiểm tra và lô nguyên liệu.
Câu hỏi 1: MLT‑4020H có cần mạch điều khiển bên ngoài không?
Đúng. Là một bộ rung điện từ thụ động, nó cần có tín hiệu AC bên ngoài - thường là sóng vuông 4kHz hoặc tín hiệu điều khiển từ xa (PWM) - để tạo ra âm thanh. Chỉ sử dụng điện áp DC ổn định sẽ không tạo ra âm thanh phát ra. Một bộ vi điều khiển GPIO tiêu chuẩn có khả năng tạo ra xung điện xung là đủ để điều khiển thiết bị này, miễn là nó có thể cung cấp dòng điện cực đại ít nhất là 80mA. Đối với các thiết kế giới hạn GPIO, có thể thêm bộ đệm bóng bán dẫn NPN nhỏ để xử lý tải hiện tại.
Câu 2: Định dạng tín hiệu và điện áp lái xe được khuyến nghị là gì?
Điện áp định mức là 3,0V (đỉnh đến đỉnh), với phạm vi hoạt động là 2–4V. Sóng vuông 4kHz ở 3,0V mang lại âm thanh phát ra tối ưu. Trở kháng 12±3Ω cho phép điều khiển trực tiếp từ hầu hết các chân MCU 3,3V mà không cần khuếch đại bổ sung, miễn là chân này có thể cấp nguồn ≤80mA. Đối với hệ thống 5V, nên sử dụng điện trở nối tiếp (47–100Ω) để hạn chế dòng điện và tránh quá nhiệt, vì bộ rung không được định mức để hoạt động liên tục ở mức 5V.
Câu hỏi 3: MLT‑4020H có tương thích với quy trình chỉnh lại dòng SMT tiêu chuẩn không?
Đúng. Vỏ LCP màu đen được thiết kế để hàn nóng chảy lại ở nhiệt độ cao nhất 255±5°C trong 3 giây, với giai đoạn làm nóng trước ở 180°C là 40–70 giây. Cho phép tối đa 3 chu kỳ chỉnh lại dòng mà không làm giảm hiệu suất. Đối với hàn sóng, các thông số là 260°C trong 4–6 giây. Hàn thủ công ở 360°C trong 2–5 giây cũng được hỗ trợ. Luôn tuân theo các thông số nhiệt độ được khuyến nghị để tránh biến dạng vỏ hoặc hư hỏng bên trong.
Q4: Tần số âm thanh có thể điều chỉnh được hay cố định ở 4kHz?
Trong khi tần số cộng hưởng được điều chỉnh cơ học ở mức 4000±300Hz để có áp suất âm thanh tối đa, bộ rung sẽ phản hồi các tín hiệu điều khiển trên dải tần số rộng hơn. Tuy nhiên, âm thanh phát ra giảm đáng kể khi ở xa vùng cộng hưởng – độ lệch khoảng 6dB trên mỗi quãng tám. Đối với các ứng dụng có âm sắc thay đổi, nên điều chế tần số khoảng 4kHz (ví dụ: 3,5–4,5kHz) để duy trì đủ SPL trong khi đạt được sự biến đổi âm sắc.
Câu hỏi 5: Thông số kỹ thuật tùy chỉnh có sẵn cho các đơn đặt hàng OEM không?
Đúng. MEIDI hỗ trợ tùy chỉnh OEM/ODM cho các đơn hàng số lượng lớn. Các tùy chọn bao gồm tần số cộng hưởng thay thế (trong vòng 2–6kHz), giá trị trở kháng tùy chỉnh, màu vỏ chuyên dụng và cấu hình cổng âm thanh được sửa đổi. Thời gian thực hiện và số lượng đặt hàng tối thiểu phụ thuộc vào phạm vi tùy chỉnh. Hãy liên hệ với nhóm bán hàng của chúng tôi để thảo luận về các yêu cầu cụ thể của bạn và chúng tôi sẽ đưa ra đánh giá và báo giá tính khả thi.
Câu hỏi 6: Tuổi thọ dự kiến khi hoạt động liên tục ở mức 3V là bao nhiêu?
Điều kiện kiểm tra tuổi thọ được chỉ định là 96 giờ ở 25±10°C với sóng vuông tần số cộng hưởng 1/2 chu kỳ nhiệm vụ. Đối với các ứng dụng có âm báo liên tục, MEIDI khuyến nghị giới hạn chu kỳ hoạt động ở mức 50% hoặc triển khai kiểu cảnh báo ngắt quãng (ví dụ: bật 1 giây, tắt 3 giây) để giảm hiện tượng nóng cuộn dây và kéo dài tuổi thọ linh kiện. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để biết ước tính tuổi thọ trong các điều kiện vận hành cụ thể.
Để biết bảng dữ liệu kỹ thuật, thiết kế tham khảo, ví dụ về mạch điều khiển hoặc định giá theo khối lượng, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật của MEIDI. Chúng tôi cung cấp các mẫu kỹ thuật miễn phí cho các dự án đủ điều kiện và cung cấp hỗ trợ ứng dụng đáp ứng để hợp lý hóa quá trình tích hợp của bạn.
Nhóm kỹ thuật ứng dụng của chúng tôi thường phản hồi trong vòng một ngày làm việc với các đề xuất về dấu vết PCB, hướng dẫn hồ sơ chỉnh lại dòng và hỗ trợ thiết kế cho các yêu cầu sản phẩm cụ thể của bạn.
