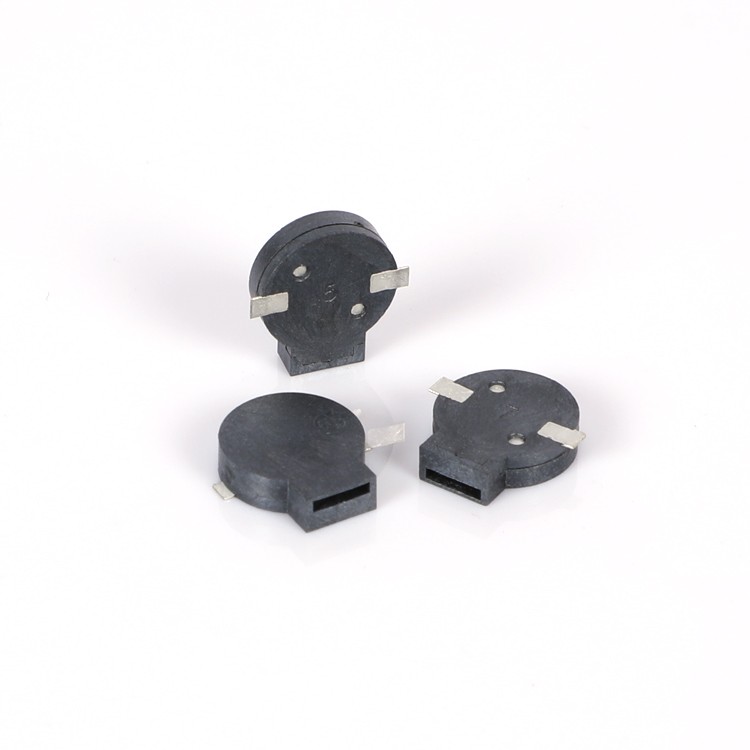

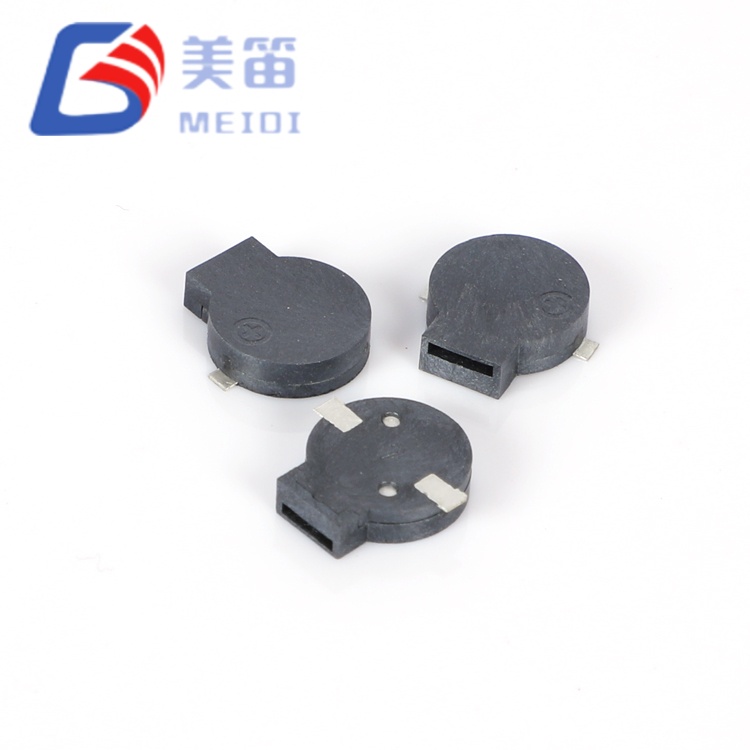

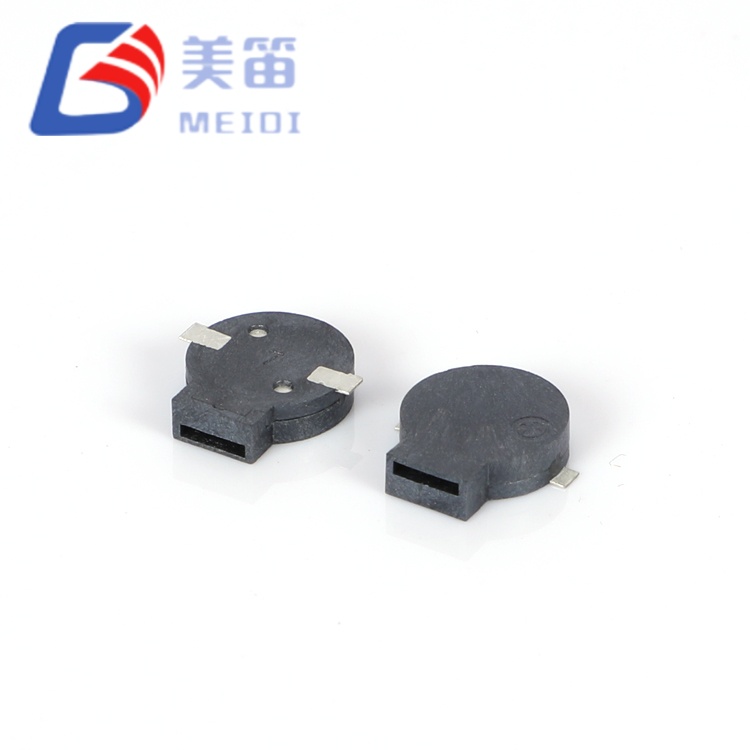

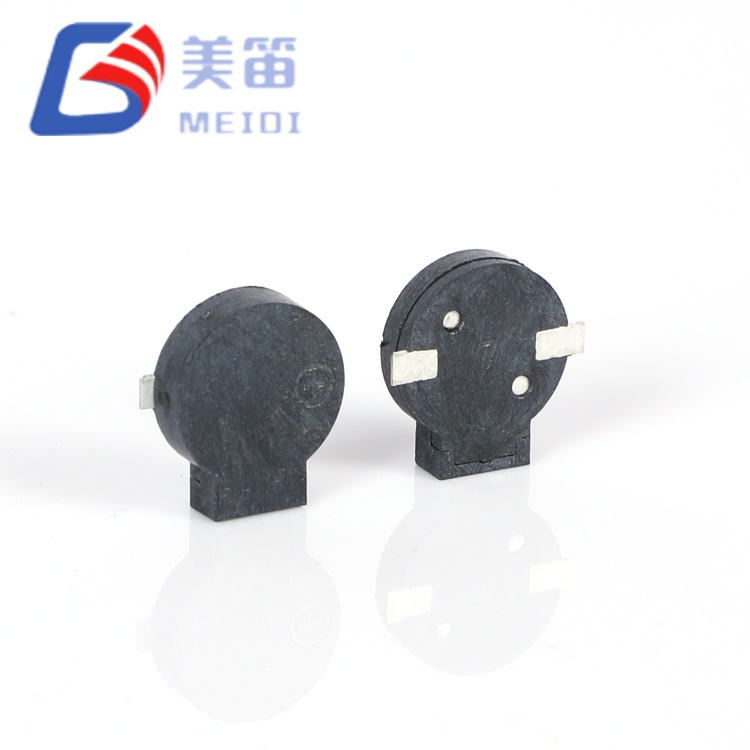

Bộ rung thụ động từ tính SMD 9*2,5mm bao gồm hai bộ rung thụ động điện từ có chung khoảng cách hình tròn 9,0mm với cấu hình cực thấp 2,5mm, được phân biệt bằng trở kháng cuộn dây: biến thể 16Ω (MLT‑9025‑16R) dành cho hệ thống 2,5–4,5V và biến thể 32Ω (MLT‑9025‑32R) dành cho Xe buýt 4,5–6,5V. Nền tảng cơ học hợp nhất này cho phép các kỹ sư đánh giá cả hai kiến trúc ổ đĩa mà không cần thay đổi bố cục PCB, trong khi chiều cao mỏng 2,5mm giải quyết các hạn chế trục z nghiêm trọng trong vỏ siêu mỏng và cụm PCB xếp chồng lên nhau.
Được sản xuất tại cơ sở được chứng nhận ISO‑9001 của MEIDI ở tỉnh Giang Tô, Bộ rung thụ động từ tính SMD 9*2,5mm có màng ngăn tròn giúp tối đa hóa diện tích màng trong phạm vi đường kính 9mm. Việc xác minh lô mẫu xác nhận các giá trị SPL nằm trong khoảng từ 91,8dB đến 98,5dB, vượt xa đáng kể thông số kỹ thuật tối thiểu 85dB. Vỏ LCP màu đen hỗ trợ phản xạ không chì ở nhiệt độ 255°C và hoạt động từ -30°C đến +70°C, với khả năng bảo quản từ -40°C đến +85°C cho các ứng dụng hậu cần chuỗi lạnh và vận tải mùa đông.
| tham số | MLT‑9025‑16R | MLT‑9025‑32R |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (o‑p) | 5,0 V (o‑p) |
| Điện áp hoạt động | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | ≤ 100 mA | 80 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω | 32 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C | -40°C ~ +85°C |
| Kích thước (Dia × H) | 9,0 × 2,5mm | 9,0 × 2,5mm |
| Cân nặng | 0,8 g | 0,8 g |
| Vật liệu nhà ở | LCP đen | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |

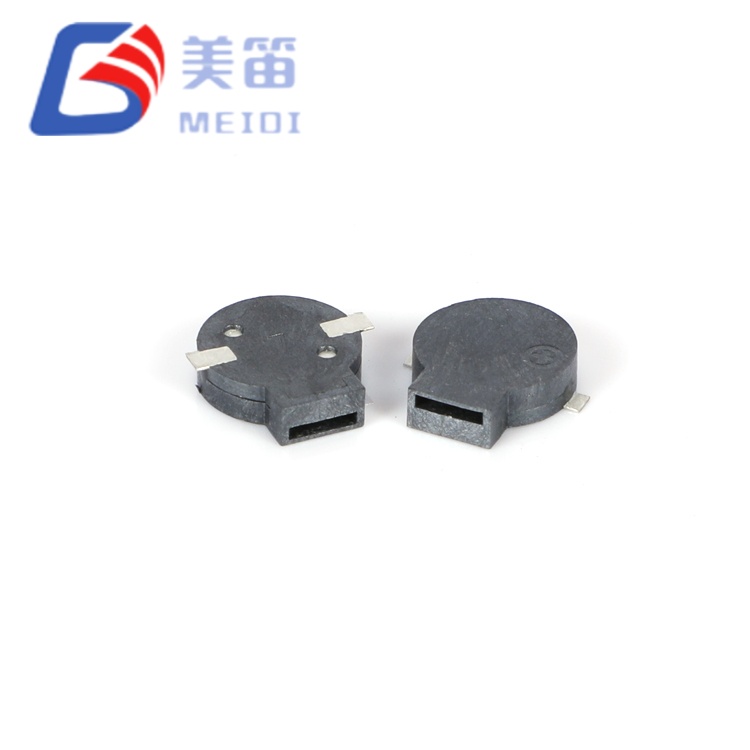

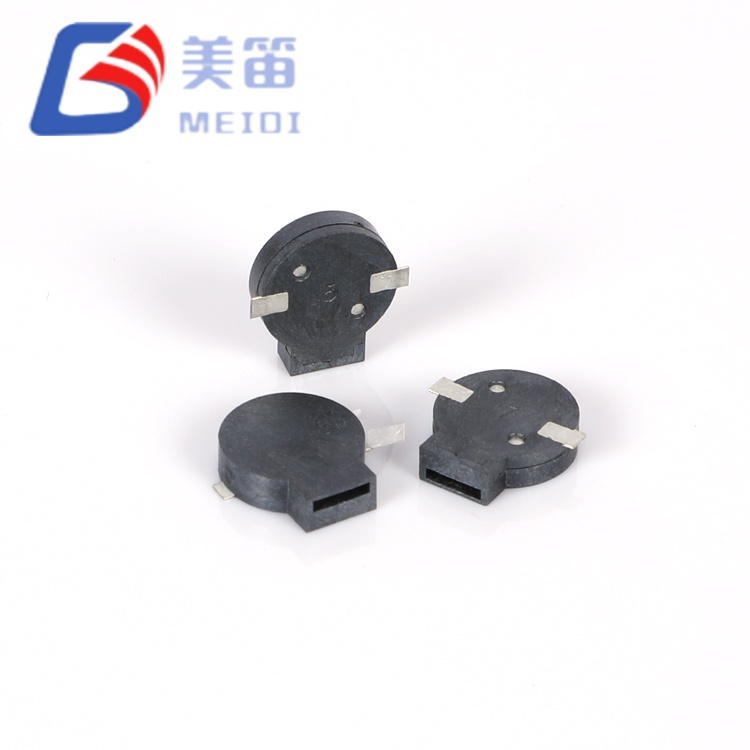

Bộ rung thụ động từ tính SMD 9*2,5mm giới thiệu hệ số dạng hình tròn 9,0mm khác biệt với các dòng MLT‑8540 và MLT‑7525 có dấu chân vuông. Hình dạng hình tròn tối đa hóa diện tích màng cho một diện tích nhất định – một vòng tròn 9,0mm bao quanh 63,6mm2, cung cấp diện tích màng nhiều hơn 30% so với các lựa chọn thay thế hình vuông 8,5mm có chiều cao tương đương. Diện tích màng tăng lên này góp phần vào phép đo SPL cao được quan sát thấy trong quá trình thử nghiệm sản xuất.
Cấu hình 2,5 mm – mỏng hơn 1,5 mm so với dòng MLT‑8540 – giải quyết các hạn chế trục z nghiêm trọng trong vỏ siêu mỏng, cụm PCB xếp chồng lên nhau và các vị trí lắp liền kề ngăn chứa pin. Khối lượng 0,8 g – nặng hơn 60% so với các biến thể 5 mm – góp phần giảm rung và ổn định cơ học trong điều kiện sốc, một yếu tố quan trọng cần cân nhắc đối với các ứng dụng trên xe cộ và thiết bị cầm tay.
Kiến trúc trở kháng kép mang lại tính linh hoạt khi tạo nguyên mẫu và khả năng mở rộng nền tảng tương tự như dòng MLT‑8540 nhưng nằm trong gói có cấu hình thấp hơn. Biến thể 16Ω cho phép đánh giá trực tiếp trên nền tảng logic và Li-ion 3,3V mà không cần phí điều chỉnh điện áp; biến thể 32Ω tích hợp hoàn toàn vào các bus phụ kiện ô tô 5V, mô-đun I/O PLC công nghiệp và các thiết bị đầu cuối được cấp nguồn PoE nơi điện áp đường ray cao hơn làm giảm EMI do dòng điện gây ra và tổn thất dây dẫn.
Tỷ lệ màng loa trên chiều cao tối đa – vỏ tròn 9,0mm mang lại diện tích màng rung lớn nhất trong lớp chiều cao 2,5mm, tối ưu hóa đầu ra âm thanh trên mỗi đơn vị độ hở trục z
Nền tảng thống nhất trở kháng kép – các tùy chọn 16Ω và 32Ω từ vỏ cơ học 9,0×2,5mm giống hệt nhau, loại bỏ việc thiết kế lại bố cục PCB khi đánh giá kiến trúc điện áp ổ đĩa
Sự thâm nhập tiếng ồn tần số thấp – trung tâm cộng hưởng 2700Hz nhắm vào dải tần 2–3kHz nơi mật độ phổ tiếng ồn xung quanh công nghiệp được giảm thiểu, cải thiện khả năng nhận biết cảnh báo trong môi trường máy móc
Hiệu suất dòng điện được tối ưu hóa bằng điện áp – 16Ω rút ra 100mA ở mức 3,6V đối với các thiết bị di động chạy bằng pin; 32Ω rút ra 80mA ở 5V để giảm ứng suất nhiệt trong các mô-đun ô tô kèm theo
Bảo quản trong thời tiết lạnh kéo dài – xếp hạng bảo quản -40°C hỗ trợ hậu cần Bắc Cực, thiết bị ở độ cao và máy móc được lưu trữ vào mùa đông mà không bị xuống cấp
Vỏ LCP tương thích với dòng chảy lại – polyme tinh thể lỏng màu đen chịu được đỉnh nóng chảy lại không chứa chì ở 255±5°C với tối đa 3 lần vượt qua, duy trì độ ổn định kích thước trên toàn bộ phạm vi nhiệt
Quản lý đội xe thương mại – cảnh báo lái xe và âm báo trạng thái hàng hóa trong xe tải giao hàng, xe tải đông lạnh và xe moóc đường dài hoạt động trên hệ thống 12V/24V với mạch phụ được điều chỉnh 5V
Đo lường thông minh và điểm cuối tiện ích – phát hiện giả mạo, trạng thái liên lạc và cảnh báo pin yếu trong đồng hồ đo gas, màn hình điện và cảm biến lưu lượng nước được triển khai trong tủ ngoài trời
Chẩn đoán cầm tay công nghiệp – phản hồi bằng âm thanh đạt/không đạt trong máy phân tích độ rung, máy ảnh nhiệt và máy hiện sóng cầm tay được sử dụng để bảo trì tại hiện trường trên các tầng có độ ồn khác nhau
Bộ điều khiển tự động hóa nông nghiệp – cảnh báo ngưỡng tưới tiêu, cảnh báo khí hậu nhà kính và thông báo hệ thống cho vật nuôi ăn trong các hệ thống lắp đặt từ xa chạy bằng năng lượng mặt trời
Phương tiện vận chuyển y tế và cấp cứu – âm thanh sẵn sàng cho thiết bị trong xe cứu thương, phòng khám di động và vận chuyển bệnh nhân trong đó cấu trúc xe buýt 5V chiếm ưu thế
Hệ thống biến tần năng lượng tái tạo – lỗi lưới điện, lỗi nối đất và cảnh báo bảo trì trong bộ biến tần chuỗi quang điện và bộ điều khiển tuabin gió nhỏ

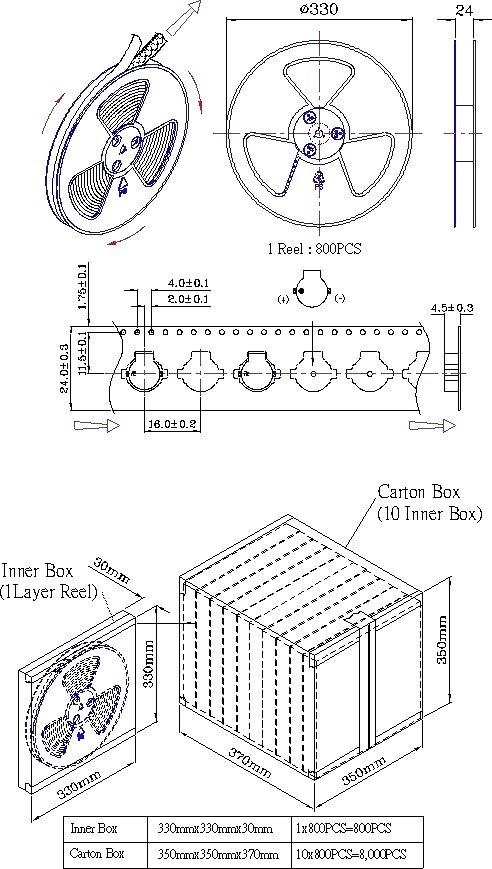

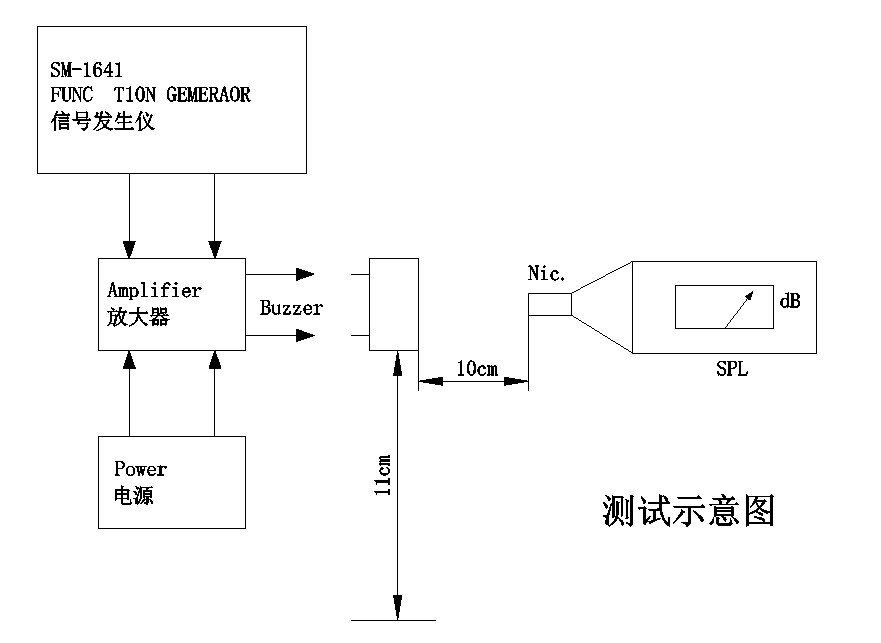

Thử nghiệm sản xuất (n=10 cho mỗi biến thể) trong điều kiện tiêu chuẩn – sóng vuông ở điện áp định mức, tần số cộng hưởng, chu kỳ hoạt động 50%, đo trường tự do 10 cm – xác nhận những phân bố sau:
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Tần số (Hz) | Trở kháng (Ω) |
| MLT‑9025‑16R | 91,8–95,0 | 66,5–71,6 | 2700 (tất cả các mẫu) | 15,4–17,1 |
| MLT‑9025‑32R | 93,9–98,5 | 62,2–65,7 | 2700 (tất cả các mẫu) | 28,1–32,1 |
Tất cả các mẫu trên cả hai biến thể đều được đo ở tần số chính xác 2700Hz, cho thấy khả năng kiểm soát sản xuất đặc biệt đối với các thông số độ căng màng ngăn và khe hở từ tính. Biến thể 16Ω thể hiện SPL là 91,8–95,0dB, trong khi biến thể 32Ω đạt được 93,9–98,5dB – cả hai đều mang lại biên độ đáng kể trên mức tối thiểu 85dB. Khoảng không SPL dao động từ 6,8dB đến 13,5dB, đáp ứng mức suy giảm ở cấp độ hệ thống do vỏ, lưới và độ lão hóa của linh kiện.
MEIDI sản xuất cả hai biến thể MLT‑9025 trên dây chuyền lắp ráp SMD chuyên dụng với tính năng cuộn dây, hàn và hiệu chuẩn âm thanh tự động. Cơ sở ở Giang Tô của chúng tôi duy trì chứng nhận ISO 9001:2015, áp dụng biện pháp kiểm soát quy trình thống kê ở mọi giai đoạn sản xuất.
Mỗi lô sản xuất đều trải qua quá trình kiểm tra trình độ thống nhất:
Đặc tính điện - xác minh 100% điện trở cuộn dây, dòng điện hoạt động và tần số cộng hưởng
Xác thực âm thanh – lấy mẫu thống kê xác nhận SPL ≥85dB; kết quả đo được luôn vượt quá 91dB
Độ bền khí hậu – bảo quản ở nhiệt độ cao 48 giờ ở +80°C, bảo quản ở nhiệt độ thấp 48 giờ ở -30°C và sốc nhiệt 5 chu kỳ (-30°C ↔ +80°C, dừng 30 phút cho mỗi mức cực đoan)
Ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tổng thời gian 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50°C / 95% RH với khả năng phục hồi và đặc tính điện trong 2 giờ
Khả năng chịu nhiệt của mối hàn – 250°C trong 10 giây với khoảng cách từ thân đến vật hàn là 2,0mm, cùng với việc tuân thủ cấu hình phản xạ lại
Tài liệu tuân thủ RoHS và REACH có sẵn. Mã nhận dạng lô cung cấp khả năng truy xuất nguồn gốc đầy đủ về ngày sản xuất, kết quả thử nghiệm và chứng chỉ nguyên liệu thô.
Câu hỏi 1: MLT‑9025 hình tròn 9,0 mm so với các lựa chọn thay thế 8,5 mm vuông như MLT‑8540 như thế nào?
Hình dạng hình tròn của MLT‑9025 tối đa hóa diện tích màng ngăn cho một diện tích nhất định – vòng tròn 9,0mm bao quanh 63,6mm² so với 72,3mm² cho hình vuông 8,5mm. Tuy nhiên, chiều cao 2,5mm (so với 4,0mm của MLT‑8540) khiến MLT‑9025 trở thành lựa chọn ưu tiên khi khe hở trục z bị hạn chế nghiêm trọng. Đầu ra âm thanh tương đương nhau (cả hai đều ≥85dB), nhưng cấu hình thấp hơn của MLT‑9025 sẽ hy sinh một số hiệu quả cộng hưởng tần số thấp. Chọn MLT‑9025 cho vỏ mỏng; chọn MLT‑8540 để có khoảng không âm thanh tối đa khi có sẵn không gian theo chiều dọc.
Câu hỏi 2: Mạch truyền động nào được khuyến nghị cho từng biến thể?

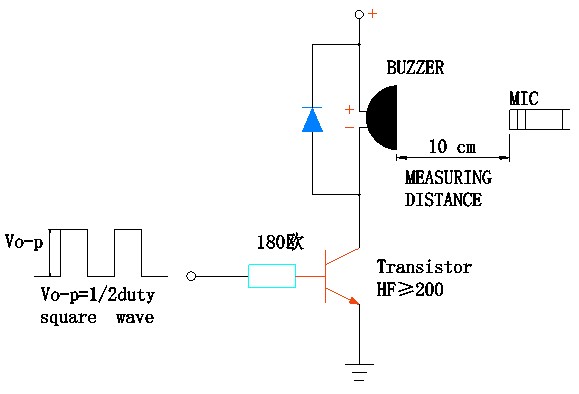

Biến thể 16Ω ở 3,6V có dòng điện 100mA và có thể được điều khiển trực tiếp từ các chân GPIO MCU có khả năng (xác minh định mức dòng điện của chân) hoặc thông qua một công tắc bóng bán dẫn NPN đơn giản với điện trở cơ sở 180Ω. Biến thể 32Ω ở 5V rút ra 80mA nhưng yêu cầu giai đoạn trình điều khiển khi được điều khiển từ logic 3,3V; từ logic 5V, điện trở cơ sở 330Ω với bóng bán dẫn đa năng (hFE≥ 200) cung cấp động lực thích hợp. Một diode flyback (1N4148 hoặc tương tự) trên cuộn dây là bắt buộc đối với cả hai biến thể để bảo vệ bộ phận truyền động khỏi hiện tượng giật ngược cảm ứng trong quá trình chuyển đổi chuyển đổi.
Câu hỏi 3: Chiều cao 2,5 mm có đủ để tạo ra âm thanh đáng tin cậy không?
Đúng. Trong khi các khoang cao hơn (3,0–4,0mm) mang lại hiệu quả cộng hưởng Helmholtz nâng cao, thì cấu hình 2,5mm của MLT‑9025 đạt được ≥85dB thông qua độ căng màng ngăn được tối ưu hóa và hình học khe hở từ tính. Các phép đo mẫu xác nhận SPL trên 91dB, chứng tỏ rằng kiểu dáng mỏng không ảnh hưởng đến hiệu suất âm thanh. Sự cân bằng là băng thông tần số: chiều cao 2,5mm duy trì sự cộng hưởng mạnh mẽ ở 2700Hz nhưng mang lại phản hồi cộng hưởng ít hơn so với các lựa chọn thay thế cao hơn. Đối với các ứng dụng cảnh báo thuần âm, đây không phải là hạn chế.
Câu hỏi 4: Cả hai biến thể có thể chịu đựng được những chuyến du ngoạn về nhiệt độ dưới mui xe của ô tô không?
Phạm vi hoạt động là -30°C đến +70°C, bao gồm hầu hết các ứng dụng trong cabin và nội thất ô tô. Môi trường dưới mui xe vượt quá +70°C yêu cầu quản lý nhiệt hoặc các dòng còi nhiệt độ cao thay thế. Định mức bảo quản -40°C hỗ trợ hoạt động hậu cần khởi động nguội và vận chuyển mùa đông mà không bị suy giảm chất lượng, nhưng không đảm bảo khả năng vận hành liên tục dưới -30°C. Đối với các ứng dụng trong khoang động cơ, hãy liên hệ với MEIDI để biết các đề xuất về biến thể nhiệt độ cao.
Câu hỏi 5: Các tần số cộng hưởng hoặc giá trị trở kháng tùy chỉnh có sẵn cho các chương trình OEM không?
Đúng. MEIDI hỗ trợ tùy chỉnh OEM/ODM bao gồm các giá trị trở kháng trung gian (20–24Ω đối với cấu trúc điện áp chia), tần số cộng hưởng được sửa đổi (dải 2,0–3,5kHz), màu vỏ thay thế để nhận dạng trực quan và bao bì băng và cuộn tùy chỉnh. Số lượng đặt hàng tối thiểu và thời gian giao hàng được áp dụng. Liên hệ với nhóm bán hàng của chúng tôi để thảo luận về các yêu cầu cụ thể và yêu cầu báo giá cho các cấu hình tùy chỉnh.
Câu hỏi 6: Diện tích PCB được khuyến nghị cho gói 9,0mm hình tròn là bao nhiêu?
Nên sử dụng mẫu đệm hình tròn phù hợp với đường kính vỏ 9,0mm với khoảng hở 0,25mm mỗi bên. Các cực SMD được đặt ở mặt dưới của vỏ hình tròn; Diện tích PCB phải bao gồm hai miếng đệm hình chữ nhật bên dưới thành phần, được định vị theo khoảng cách các đầu cuối được chỉ định trong biểu dữ liệu. MEIDI cung cấp các đề xuất về dấu chân tuân thủ IPC và các tệp 3D STEP theo yêu cầu.
Để có tài liệu kỹ thuật đầy đủ, đề xuất về dấu vết PCB, mạch trình điều khiển tham chiếu cho cả hai biến thể trở kháng hoặc định giá theo khối lượng, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật MEIDI. Các mẫu kỹ thuật của cả hai biến thể 16Ω và 32Ω đều có sẵn cho các dự án phát triển đủ điều kiện.
Nhóm kỹ thuật ứng dụng của chúng tôi thường phản hồi trong vòng một ngày làm việc với hướng dẫn về cấu hình chỉnh lại dòng, ghi chú tích hợp vỏ cách âm và hỗ trợ thiết kế phù hợp với yêu cầu hiện tại và điện áp cụ thể của bạn.
