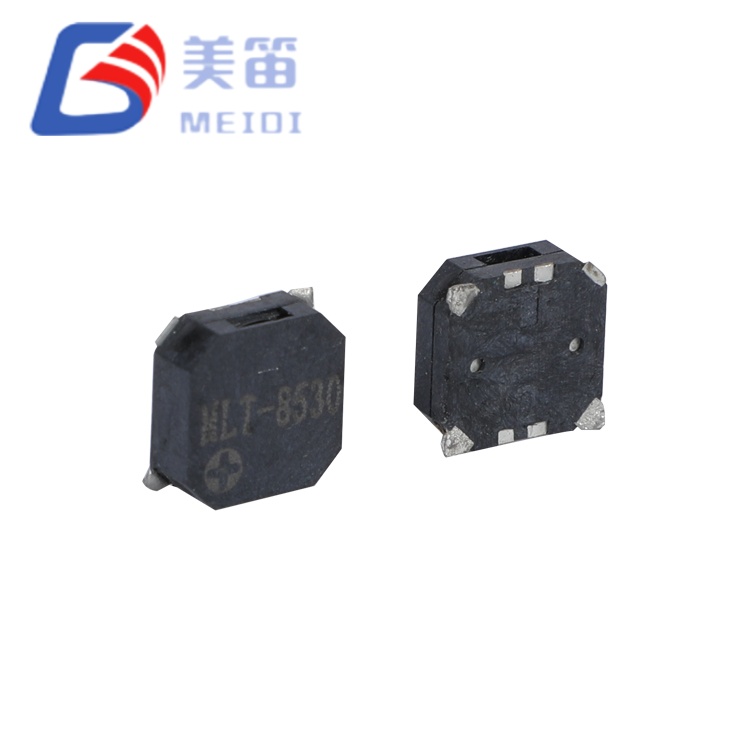

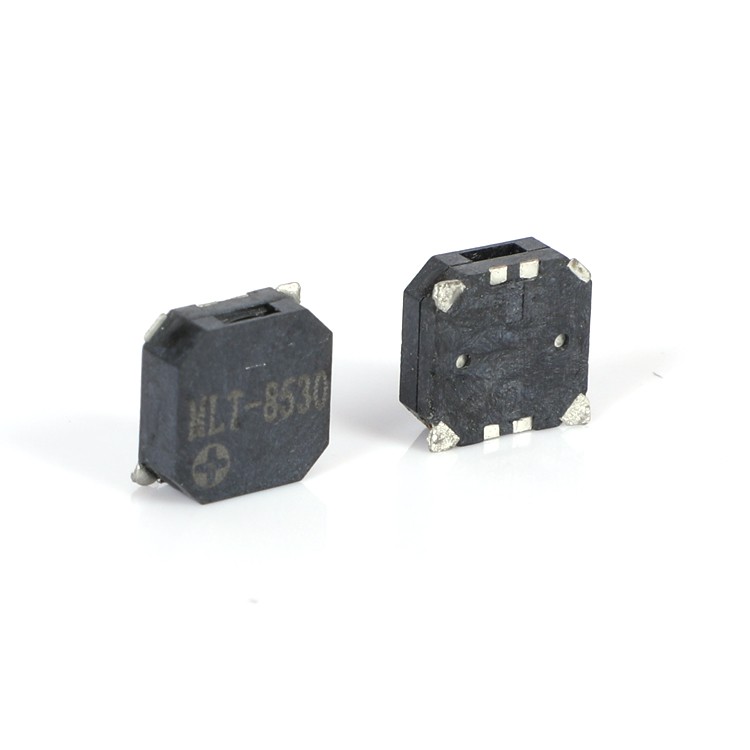

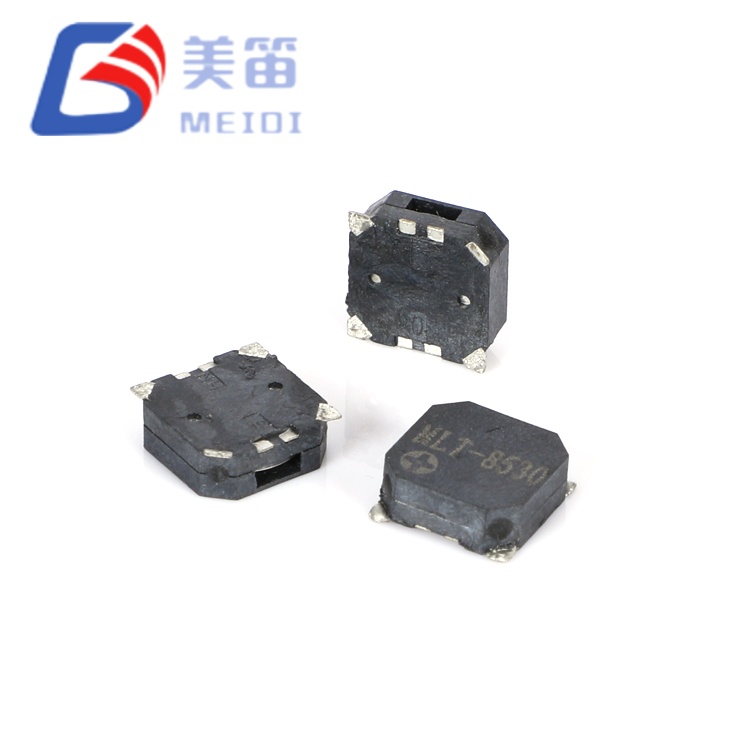

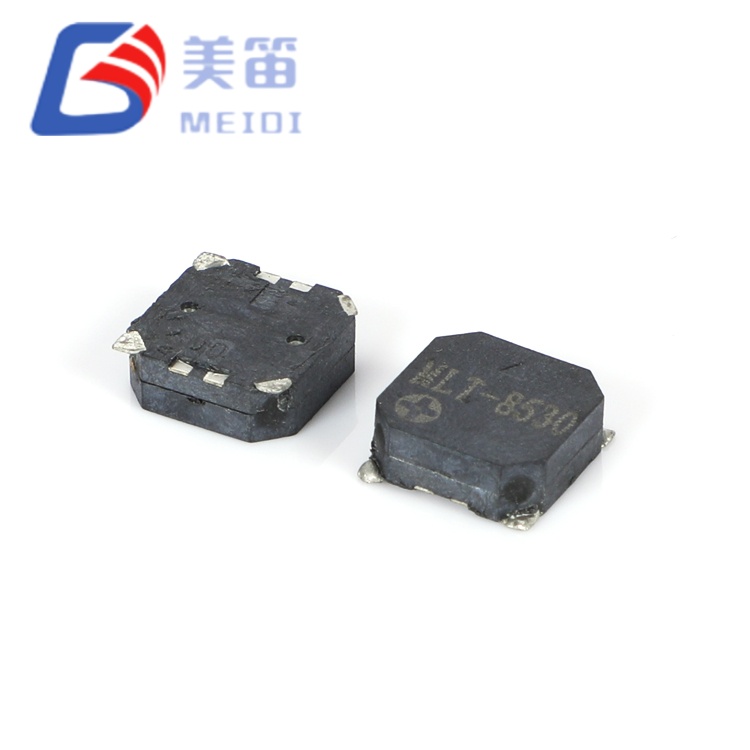

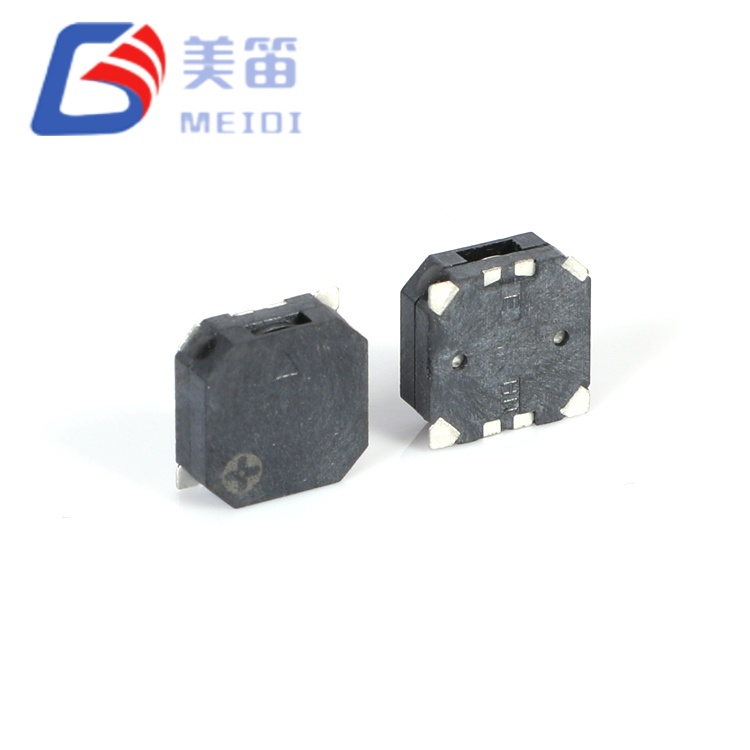

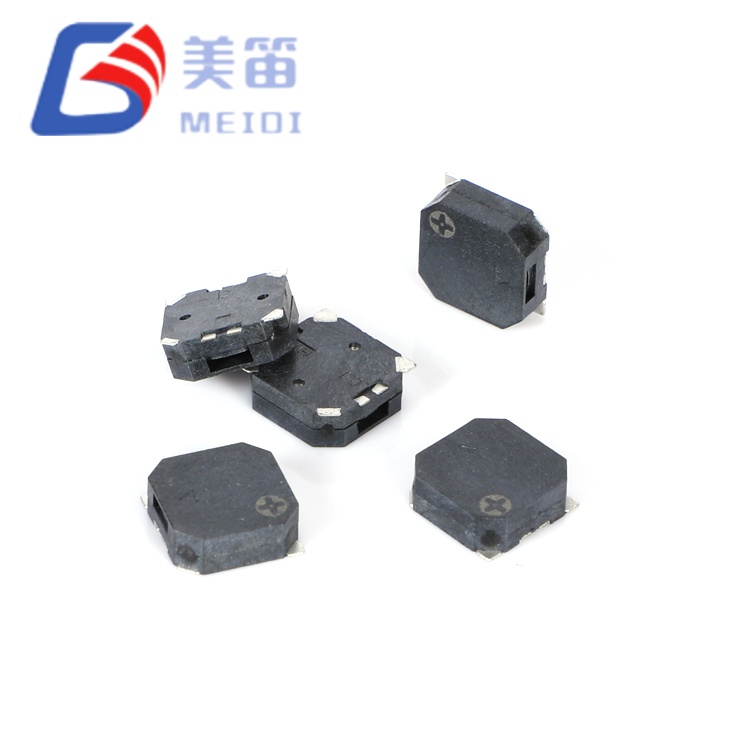

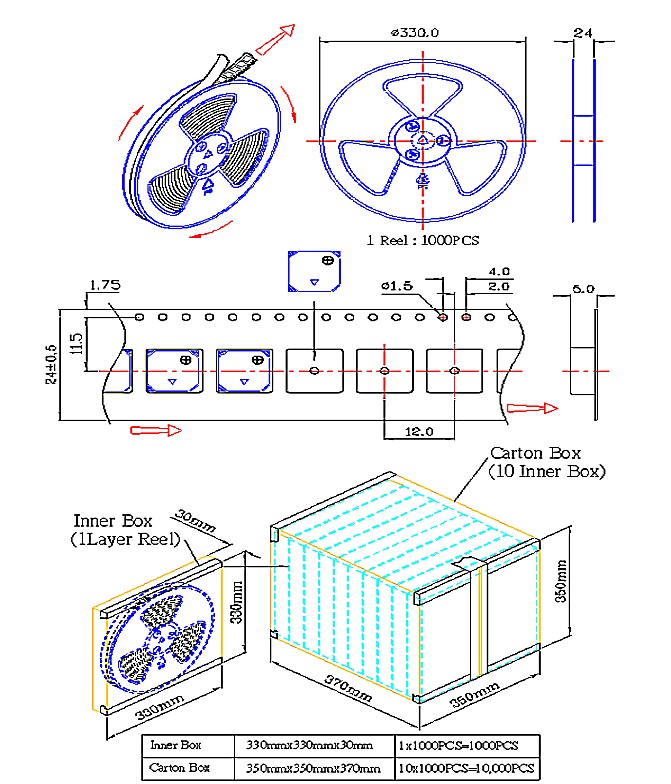

MLT‑8530‑16R là Bộ rung thụ động từ tính gắn trên bề mặt 8,5*8,5*3mm được thiết kế cho các ứng dụng mà đầu ra âm thanh không thể bị ảnh hưởng bởi các ràng buộc lắp ráp gắn trên bề mặt. Với mức áp suất âm thanh đo được là 92,5–95,3dB ở 10cm, thành phần này đạt hiệu suất của các bộ rung từ tính xuyên lỗ lớn hơn nhiều trong khi vẫn duy trì khả năng tương thích hoàn toàn với SMT – khiến nó phù hợp với các hệ thống báo động công nghiệp, cơ sở hạ tầng an toàn công cộng và lắp đặt cảnh báo máy móc hạng nặng.
Được sản xuất tại cơ sở Giang Tô của MEIDI, MLT‑8530‑16R có trở kháng cuộn dây 16±3Ω và tần số cộng hưởng 2700±200Hz với dung sai tần số được thắt chặt để mang lại đặc tính âm sắc nhất quán trong các lô sản xuất. Điện áp định mức 3,6V (dải 2,5–4,5V) hỗ trợ hệ thống pin Li‑ion và đường ray logic 5V, trong khi vỏ LCP màu đen chịu được hàn nóng chảy lại ở 255°C và hoạt động từ -30°C đến +70°C. Mỗi thiết bị đều trải qua quá trình xác minh điện và âm thanh 100%, với dữ liệu lô mẫu xác nhận giá trị SPL luôn vượt quá 92dB - mang lại biên độ đáng kể trên thông số kỹ thuật tối thiểu 85dB.
Bộ rung thụ động từ tính gắn trên bề mặt 8,5 * 8,5 * 3 mm đại diện cho bộ rung điện từ SMD lớn nhất trong dòng MLT của MEIDI, sử dụng màng ngăn vuông 8,5 mm để tối đa hóa hiệu quả bức xạ âm. So với MLT‑7525‑16R 7,5mm, biến thể 8,5mm này tăng diện tích màng loa lên khoảng 28%, dẫn đến mức áp suất âm thanh cao hơn được xác minh thông qua thử nghiệm sản xuất – một lợi thế có ý nghĩa đối với các ứng dụng có giới hạn âm thanh rất quan trọng.
Kiến trúc bộ chuyển đổi thụ động yêu cầu tín hiệu ổ đĩa AC bên ngoài - thường là sóng vuông 2700Hz từ đầu ra của bộ vi điều khiển hoặc bộ tạo dao động chuyên dụng. Lựa chọn thiết kế này cung cấp cho các kỹ sư chương trình cơ sở khả năng kiểm soát hoàn toàn các mẫu cảnh báo, điều chế tần số và chia tỷ lệ âm lượng dựa trên chu kỳ nhiệm vụ. Trở kháng cuộn dây 16Ω được tối ưu hóa cho hoạt động danh nghĩa 3,6V, cân bằng dòng điện rút ra (100mA) với từ thông đủ để kích thích màng ngăn mạnh.
Dung sai tần số 2700±200Hz được thắt chặt – giảm 33% phương sai so với thông số kỹ thuật tiêu chuẩn ±300Hz – đảm bảo đặc tính âm sắc nhất quán giữa các lô sản xuất. Điều này đặc biệt quan trọng trong các hệ thống lắp đặt nhiều thiết bị, nơi việc đập tần số hoặc nhận thức không khớp giữa các thiết bị là không thể chấp nhận được, chẳng hạn như mạng báo động đồng bộ hoặc hệ thống sơ tán khẩn cấp có nhiều âm thanh.
Chiều cao khoang 3,0mm giúp tăng âm lượng bên trong để tối ưu hóa cộng hưởng ở tần số 2,7kHz. Phạm vi nhiệt độ hoạt động mở rộng (-30°C đến +70°C) và phạm vi bảo quản (-40°C đến +85°C) hỗ trợ triển khai trong các môi trường đòi hỏi nhiệt độ cao, từ cơ sở hậu cần đông lạnh đến vỏ thiết bị ngoài trời phơi nắng.
Màng loa SMD lớn nhất trong dòng MLT – vỏ hình vuông 8,5 mm chứa diện tích màng rung tối đa, mang lại áp suất âm thanh SMD cao nhất có thể đạt được
Dung sai tần số ±200Hz được thắt chặt – giảm 33% độ biến thiên theo từng đợt đảm bảo đặc tính âm thanh nhất quán cho việc lắp đặt nhiều thiết bị
Đầu ra đo được 92,5–95,3dB – hiệu suất thực nghiệm vượt quá thông số kỹ thuật 85dB thêm 7,5–10,3dB, mang lại khoảng không âm thanh đáng kể
Chiều cao khoang mở rộng 3,0mm – âm lượng bên trong tăng giúp nâng cao hiệu suất cộng hưởng 2,7kHz mà không cần mở rộng phạm vi phủ sóng
Trở kháng 16±3Ω – được tối ưu hóa cho hệ thống Li-ion 3,6V và đường ray logic 5V có nhu cầu dòng điện vừa phải
Phạm vi nhiệt mở rộng – Phạm vi hoạt động -30°C đến +70°C vượt xa giới hạn cấp độ người tiêu dùng về độ tin cậy công nghiệp
| tham số | Giá trị |
| Loại sản phẩm | Bộ rung thụ động điện từ SMD |
| Điện áp định mức | 3,6 V (o‑p) |
| Điện áp hoạt động | 2,5 – 4,5 V (o‑p) |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB |
| Hoạt động hiện tại | ≤ 100 mA |
| Tần số cộng hưởng | 2700 ± 200 Hz |
| Điện trở cuộn dây | 16 ± 3 Ω |
| Nhiệt độ hoạt động | -30°C ~ +70°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C |
| Kích thước (L×W×H) | 8,5 × 8,5 × 3,0 mm |
| Cân nặng | 0,5 g |
| Vật liệu nhà ở | LCP đen |
| Phương pháp hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây |

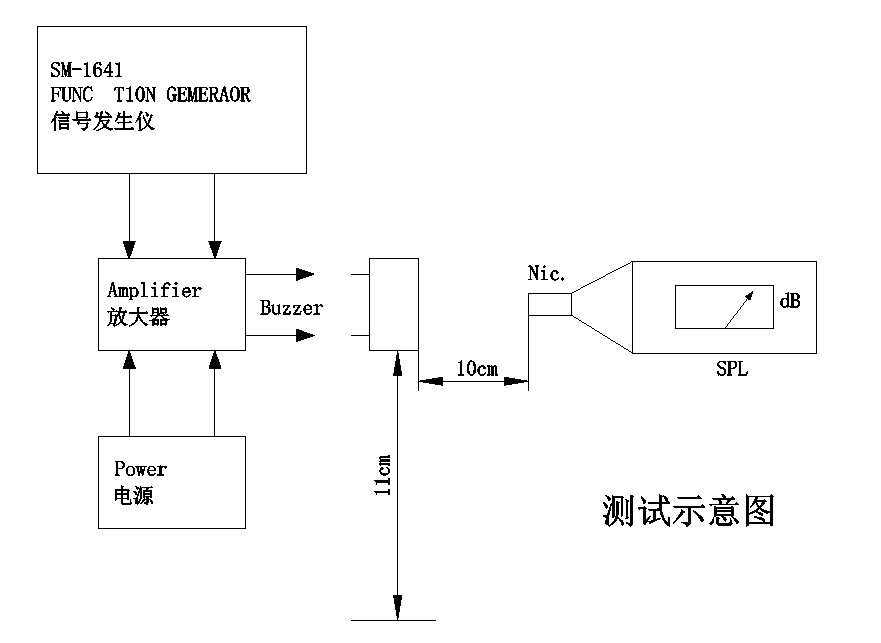

Xác minh lô sản xuất (n=10) trong các điều kiện thử nghiệm tiêu chuẩn – sóng vuông 3,6V, 2700Hz, chu kỳ nhiệm vụ 50%, đo trường tự do 10 cm – xác nhận phân bố hiệu suất sau:
| tham số | tối thiểu | Tối đa | Nghĩa là |
| Mức áp suất âm thanh | 92,5 dB | 95,3 dB | 93,8 dB |
| Hoạt động hiện tại | 70,9 mA | 73,0 mA | 71,9 mA |
| Tần số cộng hưởng | 2700Hz | 2700Hz | 2700Hz |
| Điện trở cuộn dây | 15,7 Ω | 16,4 Ω | 16,1 Ω |
Biên độ đầu ra âm thanh trên thông số kỹ thuật tối thiểu 85dB – 7,5dB đến 10,3dB – thể hiện mức tăng công suất âm thanh từ 2,4× đến 3,4×. Khoảng không gian này giúp điều chỉnh độ võng điện áp, độ suy giảm vỏ, tích tụ bụi trên lưới và tình trạng lão hóa linh kiện trong suốt vòng đời của sản phẩm. Tất cả mười mẫu được thử nghiệm ở tần số chính xác 2700Hz, cho thấy khả năng kiểm soát quy trình sản xuất tốt trong phạm vi dung sai ±200Hz và đạt độ chính xác gần bằng tần số trung tâm.
Hệ thống báo động trong nhà thương mại – thông báo bằng âm thanh trong các tòa nhà văn phòng, không gian bán lẻ và môi trường trong nhà được kiểm soát, nơi yêu cầu ngưỡng SPL tối thiểu; không phù hợp với các ứng dụng an toàn cháy nổ yêu cầu chứng nhận UL/EN 54 nếu không có xác nhận bổ sung ở cấp hệ thống
Máy móc công nghiệp nặng – tránh va chạm, chuyển động của cần cẩu và cảnh báo vận hành máy ép trong môi trường có tiếng ồn xung quanh vượt quá 85dB, nơi không thể nghe thấy tiếng chuông tiêu chuẩn
Cơ sở hạ tầng an toàn và an ninh công cộng – hệ thống xâm nhập vành đai, kiểm soát bạo loạn và thông báo hàng loạt cần có sự chú ý thính giác ngay lập tức
Chỉ báo của bảng điều khiển hàng hải – cảnh báo bằng âm thanh trong bảng điều khiển buồng lái kèm theo, thiết bị định vị và bảng điều khiển bên trong có mức bảo vệ môi trường được xếp hạng IP; không để tiếp xúc trực tiếp với thời tiết
Thiết bị công nghiệp trong không gian hạn chế – cảnh báo xe gần và cảnh báo quy trình trong môi trường nhà kho và nhà máy kín
Thiết bị chế biến nông nghiệp trong nhà - cảnh báo vận hành trong máy xử lý, phân loại và đóng gói ngũ cốc trong các cơ sở khép kín
MLT‑8530‑16R đáp ứng yêu cầu cụ thể của thị trường: đạt được đầu ra âm thanh tương đương xuyên lỗ trong khi vẫn duy trì hiệu quả lắp ráp gắn trên bề mặt. Với kích thước 8,5×8,5mm, thành phần này là một trong những bộ rung điện từ SMD lớn nhất hiện có trên thị trường, nhưng nó vẫn nhỏ hơn đáng kể so với các lựa chọn thay thế xuyên lỗ 12mm hoặc 16mm có khả năng SPL tương tự. Đối với các nhà sản xuất cam kết thực hiện quy trình SMT – dù là để giảm chi phí, hiệu quả tự động hóa hay tối ưu hóa không gian bo mạch trên PCB nhiều lớp phức tạp – thành phần này giúp loại bỏ nhu cầu ảnh hưởng đến khả năng nghe.
Dung sai tần số được thắt chặt giải quyết một sự cân nhắc tinh tế nhưng quan trọng trong các hệ thống báo động chuyên nghiệp. Khi nhiều chuông hoạt động đồng thời, sự khác biệt về tần số sẽ tạo ra các kiểu nhịp đập có thể nghe được có thể được coi là khó chịu hoặc mơ hồ. Phương sai giảm của MLT‑8530‑16R giúp giảm thiểu hiệu ứng này, tạo ra đặc tính âm thanh mạch lạc, chính xác hơn – một thuộc tính quan trọng đối với các hệ thống thông báo khẩn cấp trong đó nhận thức cảnh báo rõ ràng, rõ ràng là rất quan trọng.
Khối lượng 0,5g – giống như MLT‑7525‑16R nhỏ hơn mặc dù có diện tích lớn hơn – cho thấy việc sử dụng vật liệu hiệu quả và gợi ý khả năng chống rung và độ bền cơ học tương đương. Xếp hạng nhiệt độ mở rộng hỗ trợ triển khai trong các môi trường có thách thức về nhiệt, nơi các bộ phận dành cho người tiêu dùng sẽ sớm hỏng hóc.
MEIDI sản xuất MLT‑8530‑16R trên dây chuyền lắp ráp SMD chuyên dụng có tính năng cuộn dây, hàn và điều chỉnh âm thanh tự động. Cơ sở Giang Tô của chúng tôi hoạt động theo tiêu chuẩn quản lý chất lượng ISO 9001:2015, áp dụng kiểm soát quy trình thống kê ở mọi giai đoạn sản xuất.
Mỗi lô sản xuất đều trải qua quá trình đánh giá toàn diện:
Xác minh âm thanh – đo SPL 100% ở điện áp định mức; Lô mẫu xác nhận 92,5–95,3dB, vượt quá mức tối thiểu 85dB
Độ ổn định tần số - lấy mẫu thống kê ở 2700±200Hz; các mẫu sản xuất đo được ở tần số 2700Hz một cách nhất quán, cho thấy độ chính xác ở tần số trung tâm
Sàng lọc điện trở cuộn dây – xác minh 16±3Ω; giá trị đo được thường là 15,7–16,4Ω
Bảo quản ở nhiệt độ cao – 48 giờ ở +80±2oC; phục hồi đầy đủ thông số sau 2 giờ ổn định môi trường xung quanh
Bảo quản ở nhiệt độ thấp – 48 giờ ở -30±2oC; kích hoạt đã được xác minh ở mức tối thiểu 2,5V
Chu kỳ sốc nhiệt – 5 lần chuyển đổi giữa -30°C và +80°C với thời gian dừng 30 phút ở mỗi mức cao nhất
Xác nhận ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50±5oC / 90–95% RH với khả năng phục hồi và đặc tính điện trong 2 giờ
Khả năng chịu nhiệt của mối hàn – 250±5oC trong 10±0,5 giây với khoảng hở từ thân đến vật hàn là 2,0mm
Tài liệu tuân thủ RoHS và REACH được cung cấp theo yêu cầu. Mã nhận dạng lô cho phép truy xuất nguồn gốc đầy đủ về ngày sản xuất, hồ sơ kiểm tra và lô nguyên liệu thô.
Câu hỏi 1: MLT‑8530‑16R so sánh như thế nào với MLT‑7525‑16R 7,5 mm trong cùng dòng?
Cả hai thành phần đều có chung thông số điện (16Ω, 2,5–4,5V, 2700Hz) và cùng chiều cao 3,0mm. MLT‑8530‑16R chiếm diện tích hình vuông lớn hơn 8,5 mm so với 7,5 mm của MLT‑7525‑16R, với công suất âm thanh cao hơn tương ứng – đo được là 92,5–95,3dB so với 86–88dB. Quyết định lựa chọn là sự đánh đổi trực tiếp giữa tính sẵn có của khu vực PCB và SPL cần thiết. Đối với các ứng dụng có thể chấp nhận được diện tích lớn hơn, MLT‑8530‑16R cung cấp khoảng không âm thanh lớn hơn đáng kể. Cả hai thành phần đều có chung khả năng tương thích phản xạ LCP và cùng mức định mức nhiệt độ mở rộng.
Câu hỏi 2: Mạch truyền động được khuyến nghị cho MLT‑8530‑16R là gì?

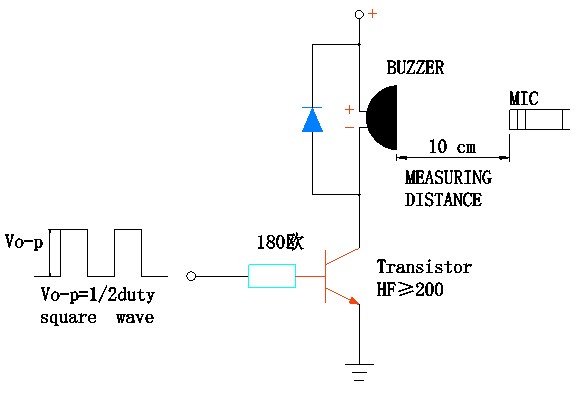

Sóng vuông 2700Hz với chu kỳ hoạt động 50% và biên độ 3,6V tạo ra âm thanh phát ra tối đa. Trở kháng 16Ω cho phép truyền động trực tiếp từ nhiều chân GPIO của MCU, miễn là chúng có thể cấp nguồn dòng điện cực đại ≥100mA. Đối với các ứng dụng mà dòng GPIO bị giới hạn, một bóng bán dẫn NPN nhỏ (ví dụ: 2N3904 hoặc BC547) với điện trở cơ sở 1kΩ và một diode flyback (1N4148) chạy qua cuộn dây sẽ cung cấp một trình điều khiển mạnh mẽ, chi phí thấp. Diode flyback bảo vệ bóng bán dẫn khỏi các xung điện áp cảm ứng được tạo ra trong quá trình chuyển mạch.
Câu hỏi 3: MLT‑8530‑16R có thể được sử dụng trong môi trường ngoài trời hoặc dễ bị ẩm không?
Bản thân thành phần này đã được xếp hạng cho hoạt động không ngưng tụ ở 90–95% RH theo thử nghiệm khả năng chống ẩm (48 giờ ở 50°C / 95% RH). Tuy nhiên, nó không được bịt kín và không được tiếp xúc với độ ẩm hoặc ngâm trực tiếp. Đối với các ứng dụng ngoài trời, bộ rung phải được gắn bên trong vỏ có xếp hạng IP với cổng cách âm thích hợp (ví dụ: màng hoặc mê cung) cho phép truyền âm thanh đồng thời ngăn nước xâm nhập. MEIDI cung cấp lớp phủ phù hợp như một tùy chọn tùy chỉnh cho các đơn đặt hàng số lượng lớn – hãy liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu bảo vệ chống xâm nhập.
Câu hỏi 4: Tầm quan trọng của dung sai tần số ±200Hz so với ±300Hz là gì?
Dung sai được thắt chặt thể hiện mức giảm 33% về chênh lệch tần số giữa các lô sản xuất. Trong các ứng dụng đơn lẻ, sự khác biệt rất khó nhận thấy. Trong các hệ thống lắp đặt nhiều thiết bị – chẳng hạn như bảng báo động có nhiều âm thanh, hệ thống an ninh có bộ báo hiệu phân tán hoặc thiết kế âm thanh mảng pha – sự biến đổi tần số giảm sẽ giảm thiểu các kiểu nhịp đập có thể nghe được xảy ra khi các âm tương tự tương tác. Kết quả là mang lại đặc tính âm thanh mạch lạc, chuyên nghiệp hơn, thể hiện tính nhất quán và độ tin cậy.
Câu hỏi 5: Các biến thể tần số hoặc trở kháng tùy chỉnh có sẵn cho các đơn đặt hàng OEM không?
Đúng. MEIDI hỗ trợ tùy chỉnh OEM cho các đơn đặt hàng số lượng lớn, bao gồm tần số cộng hưởng thay thế (trong vòng 2,0–4,0kHz), giá trị trở kháng cuộn dây tùy chỉnh và vật liệu hoặc màu sắc vỏ bọc chuyên dụng. Số lượng đặt hàng tối thiểu và thời gian giao hàng khác nhau tùy theo phạm vi tùy chỉnh. Hãy liên hệ với nhóm hỗ trợ OEM của chúng tôi về thông số kỹ thuật của bạn để đánh giá tính khả thi và báo giá.
Câu hỏi 6: Thời gian hoạt động dự kiến khi bị kích thích liên tục là bao nhiêu?
Đánh giá tiêu chuẩn bao gồm 96 giờ hoạt động liên tục ở 25°C với sóng vuông chu kỳ làm việc 50% ở điện áp định mức. Đối với các ứng dụng âm thanh liên tục không xác định, MEIDI khuyến nghị giới hạn chu kỳ hoạt động ở mức 50% hoặc triển khai các kiểu cảnh báo ngắt quãng (ví dụ: bật 1 giây, tắt 3 giây) để giảm hiện tượng nóng cuộn dây và kéo dài tuổi thọ sử dụng. Dữ liệu thử nghiệm kéo dài tuổi thọ cho các điều kiện vận hành cụ thể được cung cấp theo yêu cầu – hãy liên hệ với nhóm kỹ thuật ứng dụng của chúng tôi để biết chu kỳ nhiệm vụ mục tiêu và hồ sơ nhiệt độ môi trường xung quanh của bạn.
Để có tài liệu kỹ thuật đầy đủ, đề xuất về dấu chân PCB, mạch trình điều khiển tham chiếu hoặc định giá theo số lượng, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật của MEIDI. Các mẫu kỹ thuật có sẵn cho các dự án phát triển đủ điều kiện.
Nhóm kỹ thuật ứng dụng của chúng tôi thường phản hồi trong vòng một ngày làm việc với hướng dẫn về cấu hình chỉnh lại dòng, ghi chú tích hợp vỏ cách âm và hỗ trợ thiết kế phù hợp với yêu cầu sản phẩm cụ thể của bạn.
