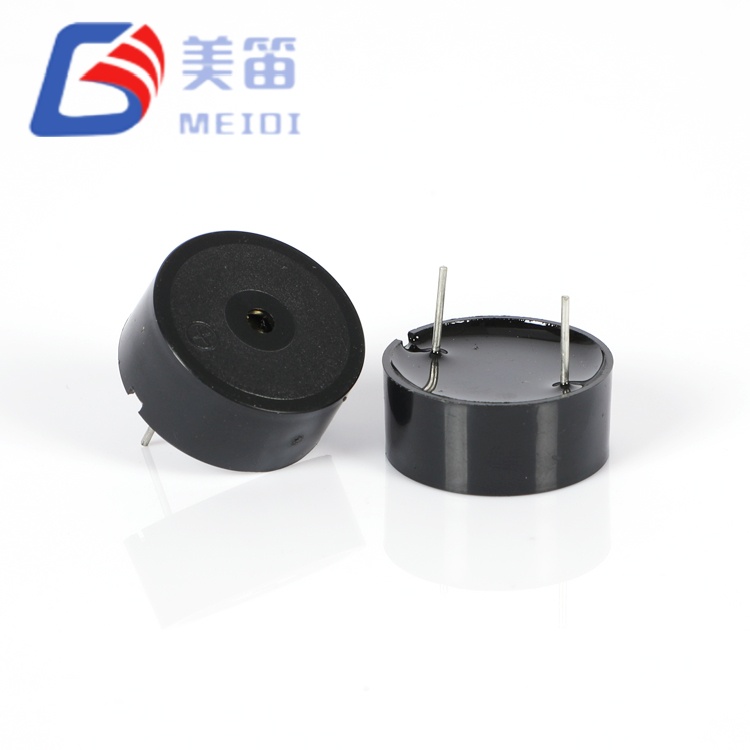

A Bộ rung áp điện thụ độnglà một thành phần âm thanh nhỏ gọn, tiết kiệm năng lượng, biến tín hiệu điện thành âm thanh có thể nghe được thông qua sự rung động của gốm áp điện. Không giống như còi đang hoạt động, nó chứakhông có bộ dao động nội bộ— nó dựa vào tín hiệu điều khiển bên ngoài (sóng vuông hoặc xung điều khiển từ bộ vi điều khiển) để tạo ra âm thanh. Sự khác biệt về kiến trúc duy nhất đó mang lại cho các kỹ sư khả năng kiểm soát chính xác, có thể lập trình đối với tần số, âm thanh và kiểu cảnh báo. Tại Công ty TNHH Công nghệ Thông minh Jiangsu Meidi, chúng tôi đã sản xuất các bộ phận này trong hơn 15 năm và hướng dẫn này giải thích cách hoạt động của bộ rung áp điện thụ động, các đặc tính điện quan trọng, nơi sử dụng và cách chọn kiểu máy phù hợp cho thiết kế của bạn.
Việc chọn thành phần âm thanh chính xác hiếm khi được cân nhắc kỹ lưỡng trong một sản phẩm được thiết kế tốt. Bộ rung quá yên tĩnh, sử dụng quá nhiều dòng điện hoặc không thể điều chỉnh theo cường độ phù hợp sẽ làm giảm trải nghiệm của người dùng — và trong thiết bị an toàn hoặc y tế, nó có thể ảnh hưởng đến toàn bộ chức năng. Bài viết này cung cấp cho bạn khung kỹ thuật để xác định bộ rung Piezo thụ động một cách tự tin, được hỗ trợ bởidữ liệu sản xuất MEIDI thực tếhơn là những tuyên bố tiếp thị chung chung.
A còi áp điện thụ độnglà một bộ chuyển đổi âm thanh điện tử chuyển đổi tín hiệu điện thành âm thanh bằng cách khai thác hiệu ứng áp điện ngược của đĩa gốm. Nó không có mạch dao động tích hợp nên phụ thuộc hoàn toàn vào mạch điều khiển bên ngoài để cung cấp tín hiệu tần số. Thiết kế đó mang lại cho kỹ sư - không phải thành phần - khả năng kiểm soát cao độ, nhịp điệu và kiểu cảnh báo.
Cách nhanh nhất để hiểu bộ rung Piezo thụ động là so sánh nó với người anh em đang hoạt động của nó. MỘTcòi hoạt độngcó bộ dao động bên trong và phát ra âm thanh cố định ngay khi cấp nguồn DC. Bộ rung thụ động giữ im lặng trên DC và chỉ phát ra âm thanh khi được cấp tín hiệu xen kẽ. Sự đánh đổi là có chủ ý: còi hoạt động dễ điều khiển hơn nhưng bị giới hạn ở một âm báo; bộ rung thụ động yêu cầu một mạch truyền động nhưng mang lại cho bạn những giai điệu, tiếng kêu và cảnh báo nhiều cao độ từ một bộ phận duy nhất, chi phí thấp.

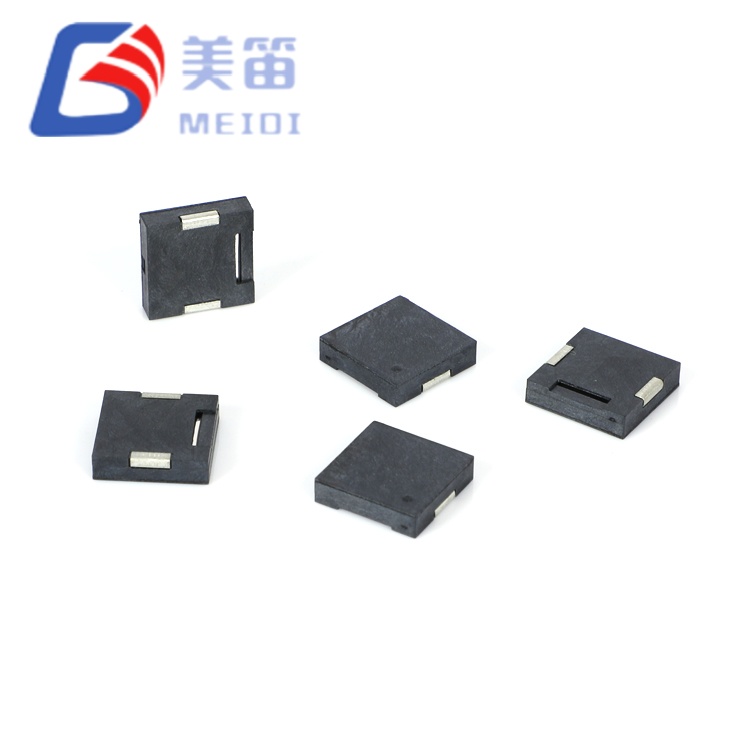

MEIDI phát triển và sản xuất đầy đủ các giải pháp còi áp điện — thụ động, chủ động, SMD và chì — cho thiết bị liên lạc, thiết bị gia dụng, điện tử ô tô, dụng cụ y tế và hệ thống an ninh.
Nguyên lý hoạt động làhiệu ứng áp điện ngược. Khi một tín hiệu điện xoay chiều được truyền qua gốm áp điện bên trong bộ rung, vật liệu sẽ giãn nở và co lại liên tục. Những chuyển động cơ học đó làm rung màng ngăn hoặc bản thân gốm, đẩy không khí và tạo ra sóng âm thanh có thể nghe được.
Tần số của tín hiệu đầu vào trực tiếp thiết lập cường độ đầu ra. Quan trọng hơn, mỗi bộ rung Piezo thụ động đều có mộttần số cộng hưởng cơ học- thông thường trong2–4 kHzphạm vi, nơi tai con người cũng nhạy cảm nhất. Điều khiển phần tử ở hoặc gần cộng hưởng và nó phát ra mức áp suất âm thanh tối đa (SPL); lệch đi thậm chí 10% và SPL có thể giảm 6–10 dB vì hệ số Q của phần tử cao (thường là 20–60). Trong thực tế, điều này có nghĩa là bạn nên điều chỉnh tần số ổ đĩa của mình với tần số cộng hưởng định mức của bộ phận thay vì coi "bất kỳ âm thanh nào" là lớn như nhau.
Vì thiết bị được điều khiển từ bên ngoài nên nó tích hợp hoàn hảo với các bộ vi điều khiển, mạch PCB và hệ thống điều khiển thông minh — đó chính xác là lý do tại sao nó thống trị các sản phẩm cần phản hồi âm thanh có thể tùy chỉnh, có thể lập trình.
Đây là phần mà hầu hết các bài viết chung chung đều bỏ qua, tuy nhiên đó lại là nơi mà các bộ rung Piezo thụ động sống hoặc chết trong các thiết kế thực. Hãy coi còi như mộttải điện dung, không phải là điện trở.
Bộ rung áp điện thụ động được điều khiển bởi dạng sóng xen kẽ - sóng vuông (phổ biến trong các thiết kế nhúng) hoặc tín hiệu điều khiển từ thiết bị ngoại vi hẹn giờ. Mức DC ổn định chỉ tạo ra tối đa một cú nhấp chuột yếu ớt; âm thanh duy trì đòi hỏi sự dao động liên tục. Điện áp điều khiển từ đỉnh đến đỉnh, không phải nguồn DC, xác định âm lượng: tăng gấp đôi Vp-p gần như gấp đôi công suất âm thanh bức xạ (khoảng +6 dB) đến giới hạn cơ học của gốm. Điện áp ổ đĩa điển hình chạy3–25 V trang/p, với 3 V, 5 V và 12 V p-p lần lượt là phổ biến nhất cho các kiểu dáng di động, tiêu dùng và công nghiệp.
Về mặt điện, phần tử áp điện hoạt động giống như một tụ điện nhỏ - thường10–30 nFcho các bộ phận tiêu chuẩn. Dòng điện bị chi phối bởi dòng điện dịch chuyển cần thiết để sạc và xả điện dung đó trên mỗi lần chuyển đổi, chứ không phải bởi dòng DC ổn định. Kết quả thực tế: bộ rung áp điện thụ động cực kỳ hiệu quả (thường là 5–10 mA) và không giống như bộ rung từ tính, chúngkhông cần diode flyback, vì không có cuộn dây cảm ứng nào bị sập. Thậm chí có thể điều khiển một đèn báo nhỏ, yên tĩnh từ chân vi điều khiển; báo động to hơn cần có bóng bán dẫn, MOSFET hoặc IC điều khiển áp điện chuyên dụng.
SPL đo được cho bộ rung áp điện thụ động thường được trích dẫn ở mức 10 cm và ở tần số cộng hưởng (thường là 70–90 dB đối với các bộ phận tiêu chuẩn, cao hơn đối với các phần tử lớn hơn). Bởi vì đầu ra giảm mạnh so với vùng cộng hưởng nên bước thiết kế có giá trị nhất là xác nhận tần số cộng hưởng định mức của bộ phận và điều khiển nó đến đó. Luôn giảm tỷ lệ khoảng cách: áp dụng quy tắc nghịch đảo bình phương (SPL giảm ~6 dB mỗi lần nhân đôi khoảng cách) khi bạn ước tính âm lượng trong tai ở vị trí người nghe.
Các nhóm sản phẩm hiện đại phải đối mặt với không gian lắp đặt chật hẹp, ngân sách năng lượng khắt khe và nhu cầu phản hồi đáng tin cậy của người dùng. Một còi áp điện thụ động trả lời cả ba:
Đối với các thiết bị thông minh, thiết bị y tế, thiết bị điện tử tiêu dùng hoặc bộ điều khiển công nghiệp, bộ rung áp điện thụ động được lựa chọn phù hợp sẽ cải thiện cả khả năng sử dụng và chất lượng sản phẩm được cảm nhận.
Bất kỳ sản phẩm nào cần thông báo bằng âm thanh rõ ràng, có thể lập trình đều là ứng cử viên. Kích thước nhỏ và hiệu quả của chúng phù hợp với nhiều ngành công nghiệp:
| Ngành công nghiệp | Ví dụ ứng dụng |
|---|---|
| Điện tử ô tô | Cảnh báo trên bảng điều khiển, nhắc nhở an toàn, phản hồi của hệ thống điều khiển |
| Thiết bị gia dụng | Lò vi sóng, máy giặt, điều hòa, thiết bị nhà thông minh |
| Thiết bị y tế | Thiết bị theo dõi, dụng cụ xét nghiệm, hệ thống thông báo bệnh nhân |
| Thiết bị liên lạc | Đèn báo tín hiệu, âm thanh xác nhận vận hành |
| Hệ thống an ninh | Thiết bị báo động, kiểm soát truy cập, thiết bị cảnh báo |
Khả năng tạo ra nhiều âm thanh riêng biệt khiến bộ rung Piezo thụ động đặc biệt có giá trị trong các sản phẩm thông minh vốn phải truyền tải các thông điệp khác nhau — tiếng kêu báo trước và tiếng kêu báo động hoàn toàn — thông qua một đầu ra duy nhất.
Chọn đúng bộ rung có nghĩa là cân bằng các hạn chế về điện, âm thanh và cơ học. Kết nối kém sẽ dẫn đến âm lượng không đủ, hoạt động không ổn định hoặc lãng phí điện năng.
MEIDI làm việc với khách hàng để điều chỉnh cấu hình bộ rung — điện áp truyền động, độ cộng hưởng, dấu chân — theo thiết kế chính xác của sản phẩm thay vì buộc phải có một bộ phận chung cho tất cả.
| Tính năng | Bộ rung áp điện thụ động | Bộ rung đang hoạt động |
|---|---|---|
| Tạo âm thanh | Yêu cầu tín hiệu tần số bên ngoài | Chứa bộ dao động bên trong |
| Kiểm soát tính linh hoạt | Cao - hỗ trợ các tông màu và giai điệu khác nhau | Giới hạn ở một âm đặt trước |
| Phương pháp lái xe | Sóng vuông/PWM (Vp-p) | điện áp một chiều |
| Hiệu suất năng lượng | Dòng điện thấp (thường là 5–10 mA) | Cao hơn, phụ thuộc vào mạch bên trong |
| Linh kiện bên ngoài | Không có diode flyback; có thể cần trình điều khiển cho đầu ra lớn | Không có - âm thanh trên DC |
| Ứng dụng tốt nhất | Thiết bị điện tử thông minh, thiết bị lập trình | Sản phẩm báo động và thông báo đơn giản |
Sự lựa chọn phụ thuộc vào sản phẩm. Khi ưu tiên tùy chỉnh âm thanh và điều khiển thông minh, bộ rung áp điện thụ động sẽ mang lại lợi thế rõ ràng.
Bảng dưới đây liệt kê đại diệncòi áp điện thụ độngtừ danh mục sản xuất của chúng tôi (Công ty TNHH Công nghệ Thông minh Giang Tô Meidi). Tất cả đều là các phần tử áp điện truyền động ngoài (loại đầu dò); điện áp ổ đĩa là tín hiệu đỉnh-đỉnh được khuyến nghị. SPL là mức đánh giá tối thiểu của nhà sản xuất được đo ở mức cộng hưởng 10 cm. Điện dung được hiển thị ở nơi được chỉ định trong danh mục.
| Người mẫu | Kiểu | Ổ V (Vp-p) | Tần số cộng hưởng | Tối thiểu. SPL | Kích thước (mm) | Điều hành. Phạm vi | Kho. Phạm vi |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, thụ động | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12,0 × 9,0 | −20 đến +70 °C | −30 đến +80 °C |
| HNR-1207PA5.0 | Piezo, thụ động | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 7,0 | −20 đến +70 °C | −30 đến +80 °C |
| HNR-1255PA6.5 | Piezo, thụ động | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 5,5 | −20 đến +70 °C | −30 đến +80 °C |
| HNR-1360-7.6 | Piezo, thụ động | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13,0 × 6,0 |
−20 đến +70 °C | −30 đến +80 °C |
| HNR-1407PA75 | Piezo, thụ động | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14,0 × 7,0 | −20 đến +70 °C | −30 đến +80 °C |
| HND-2308P | phần tử áp điện | 3.0 | 1650 ±20%Hz |
88 ± 3dB | Φ23,0 × 8,0 | −20 đến +70 °C | −30 đến +80 °C |
Bộ rung chất lượng cao phụ thuộc vào quá trình sản xuất chính xác, lựa chọn vật liệu có kỷ luật và kiểm soát chất lượng nhất quán. MEIDI kết hợp 15 năm kinh nghiệm sản xuất với thiết bị kiểm tra tự động để xác minh SPL và tần suất trên các lô. Từ các thiết bị tiêu dùng nhỏ gọn đến các ứng dụng công nghiệp, các sản phẩm còi của chúng tôi được thiết kế để hoạt động ổn định và có tuổi thọ lâu dài.
Khách hàng chọn MEIDI được hưởng lợi từ hỗ trợ kỹ thuật chuyên nghiệp, các tùy chọn sản phẩm tùy chỉnh và nguồn cung cấp đáng tin cậy — cho dù bạn cần một bộ phận trong danh mục tiêu chuẩn hay một bộ rung được thiết kế theo mức cộng hưởng, điện áp và dấu chân cụ thể.
Câu hỏi 1: Sự khác biệt chính giữa bộ rung áp điện thụ động và bộ rung chủ động là gì?
Trả lời: Bộ rung áp điện thụ động yêu cầu tín hiệu điều khiển bên ngoài (sóng vuông/PWM) để tạo ra âm thanh, trong khi bộ rung hoạt động chứa bộ dao động bên trong và tự động phát ra âm thanh khi cấp nguồn DC. Các loại thụ động mang lại sự linh hoạt về âm sắc; các loại hoạt động đơn giản hơn để lái xe.
Câu hỏi 2: Bộ rung áp điện thụ động có thể tạo ra các âm thanh khác nhau không?
Đ: Vâng. Vì âm thanh được tạo ra bởi tín hiệu tần số bên ngoài nên các nhà thiết kế có thể lập trình các âm sắc, kiểu mẫu và thậm chí cả giai điệu khác nhau — tiếng kêu trước khi báo động so với tiếng rên rỉ báo động liên tục — từ một thành phần duy nhất.
Câu 3: Bộ rung áp điện thụ động có phù hợp với các thiết bị chạy bằng pin không?
Đ: Vâng. Dòng điện rút ra thấp (thường là 5–10 mA) và tính chất điện dung khiến chúng trở nên lý tưởng cho các thiết bị điện tử cầm tay, thiết bị thông minh và các sản phẩm tiết kiệm năng lượng.
Câu hỏi 4: Tôi có cần điốt flyback để điều khiển bộ rung áp điện thụ động không?
Trả lời: Không. Phần tử áp điện có tính điện dung, không có tính cảm ứng, do đó nó không tạo ra xung EMF ngược. Một đèn báo nhỏ thường có thể được điều khiển trực tiếp từ chân vi điều khiển; một cảnh báo to hơn có thể cần một bóng bán dẫn hoặc IC điều khiển, nhưng không cần một diode flyback.
Câu 5: Tôi nên sử dụng điện áp ổ đĩa nào?
A: Nó phụ thuộc vào giai đoạn cung cấp và trình điều khiển của bạn. Các lựa chọn phổ biến là 3 V p-p (di động), 5 V p-p (người tiêu dùng/MCU) và 12 V p-p (công nghiệp). Phù hợp với tần số cộng hưởng định mức và tôn trọng Vp-p tối đa của bộ phận để tránh làm hỏng gốm.
Câu hỏi 6: MEIDI có thể cung cấp các giải pháp còi áp điện thụ động tùy chỉnh không?
Đ: Vâng. MEIDI hỗ trợ các thông số kỹ thuật, điện áp truyền động, tần số cộng hưởng và dấu chân khác nhau, đồng thời có thể phát triển bộ rung phù hợp với ứng dụng của bạn.
Bộ rung áp điện thụ động đóng một vai trò quan trọng trong các sản phẩm điện tử hiện đại bằng cách cung cấp phản hồi âm thanh hiệu quả, linh hoạt và đáng tin cậy. Mức tiêu thụ năng lượng thấp, thiết kế nhỏ gọn và khả năng âm thanh có thể lập trình khiến nó trở thành lựa chọn ưu tiên ở bất cứ nơi nào có vấn đề về âm thanh tùy chỉnh. Tại Công ty TNHH Công nghệ Thông minh Jiangsu Meidi, chúng tôi củng cố khả năng đó bằng 15 năm kỷ luật sản xuất và các thông số kỹ thuật thực tế, có thể kiểm chứng.
Nếu bạn cần một bộ rung áp điện thụ động đáng tin cậy cho dự án tiếp theo của mình,liên hệ với chúng tôiHôm nay. Đội ngũ kỹ thuật của chúng tôi sẽ giúp bạn điều chỉnh điện áp, độ cộng hưởng và dấu chân của ổ đĩa phù hợp với thiết kế của bạn — đồng thời cung cấp các mẫu miễn phí để bạn có thể xác thực hiệu suất trước khi cam kết.
