Ổ đĩa sóng vuông bên ngoài ở 2400Hz cho đầu ra âm thanh ổn định
Trở kháng cuộn dây 42Ω cho bố trí PCB xuyên lỗ
Đường kính 12 mm cho bố trí PCB xuyên lỗ thông thường
Tối thiểu. Áp suất âm thanh 85dB ở 10 cm trong điều kiện ổ đĩa định mức
Phạm vi nhiệt độ hoạt động -20oC đến +70oC
Vỏ PPO màu đen tương thích với quy trình lắp ráp xuyên lỗ

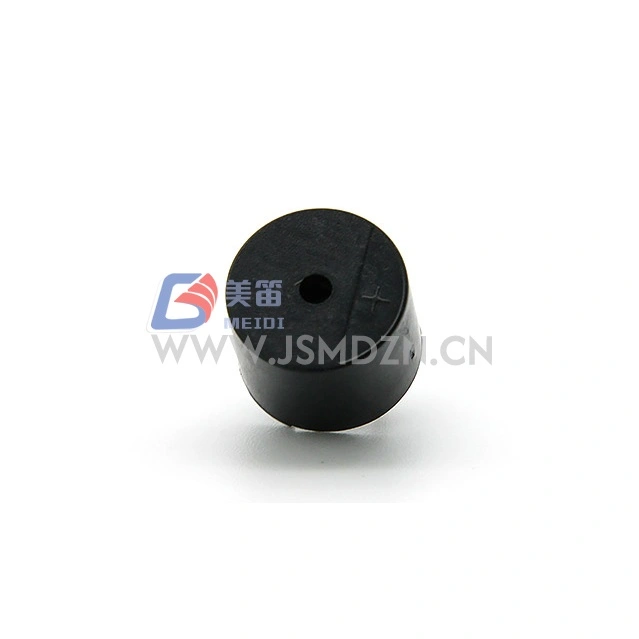

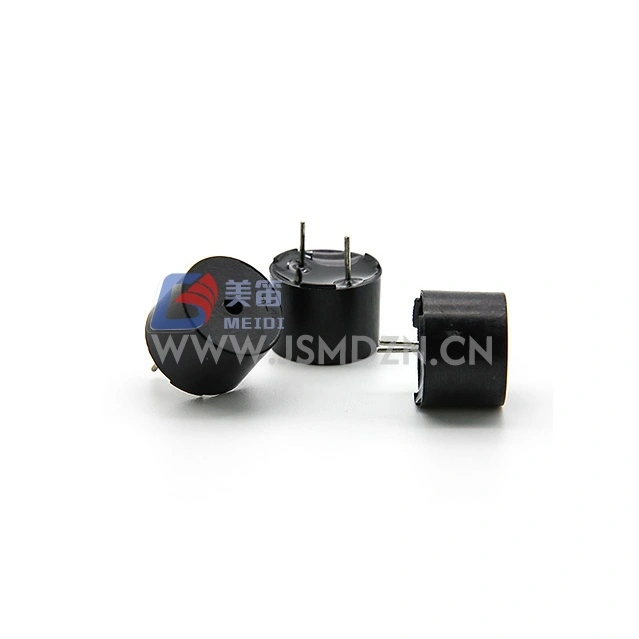

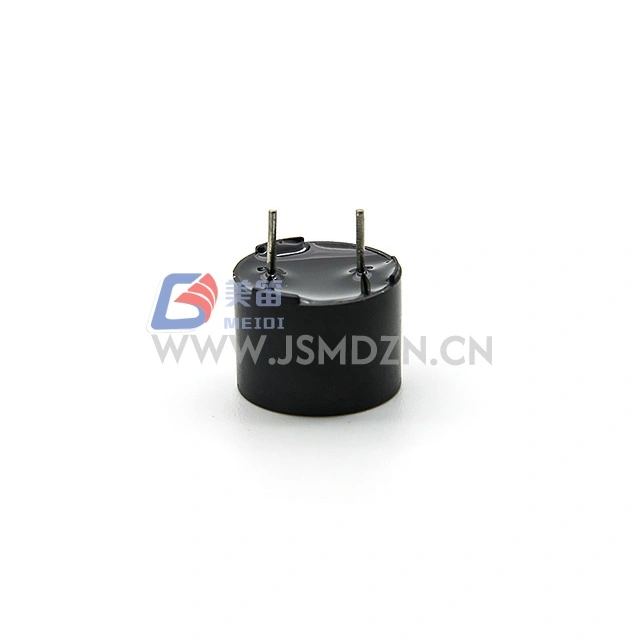

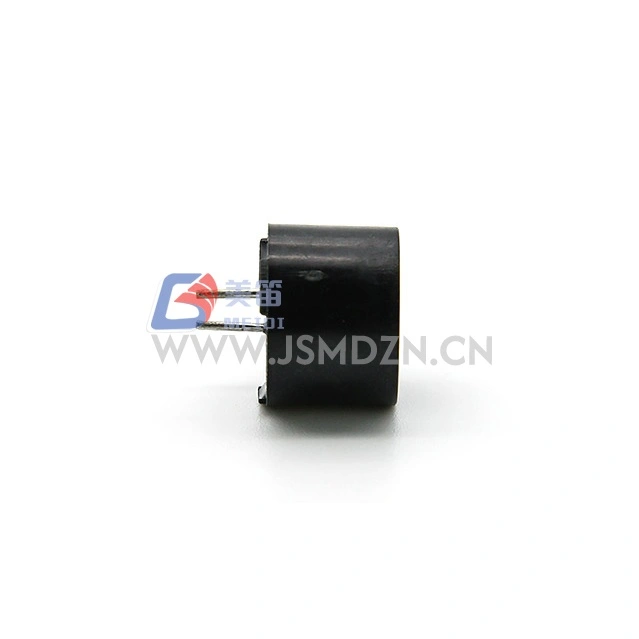

Bộ rung thụ động điện từ xuyên lỗ MEIDI HN-1295 12mm 2400Hz là một bộ rung thụ động điện từ được thiết kế để gắn xuyên lỗ trong các hệ thống điện tử cần tín hiệu ổ đĩa ngoài để tạo ra âm thanh. Với đường kính thân 12 mm, bộ rung này tích hợp vào các bố cục PCB phổ biến được sử dụng trong bảng điều khiển công nghiệp, hệ thống báo động, thiết bị tiêu dùng và thiết bị chẩn đoán.
Tần số cộng hưởng 2400Hz chấp nhận tín hiệu điều khiển sóng vuông bên ngoài, cho phép phản hồi âm thanh nhất quán khi điều khiển ở hoặc gần tần số định mức. Với điện áp định mức 5Vo-p và phạm vi hoạt động 3--7Vo-p, HN-1295 mang đến sự linh hoạt trong thiết kế mạch điều khiển.
Điện trở cuộn dây 42Ω được chọn cho các ứng dụng lắp xuyên lỗ. Vỏ PPO màu đen mang lại sự ổn định về cấu trúc cho quá trình lắp ráp xuyên lỗ.
Kiến trúc ổ đĩa ngoài --- chấp nhận tín hiệu sóng vuông ở tần số 2400Hz để tạo âm; yêu cầu kích thích AC, chỉ riêng điện áp DC sẽ không tạo ra âm thanh
Hệ số dạng xuyên lỗ --- đường kính 12 mm với cấu hình chân cắm cho bố cục PCB tiêu chuẩn
Trở kháng cuộn dây 42Ω --- dành cho bố trí PCB xuyên lỗ
Đầu ra âm thanh ổn định --- Tối thiểu. 85dB ở 10cm khi điều khiển ở tần số 5Vo-p, 2400Hz, sóng vuông chu kỳ nhiệm vụ 50%
Vật liệu vỏ PPO --- vỏ màu đen để tương thích lắp ráp xuyên lỗ
Tuân thủ môi trường RoHS --- Có
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | --- |
| Điện áp định mức | 5Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 3--7Vo-p | Đỉnh tín hiệu ổ đĩa |

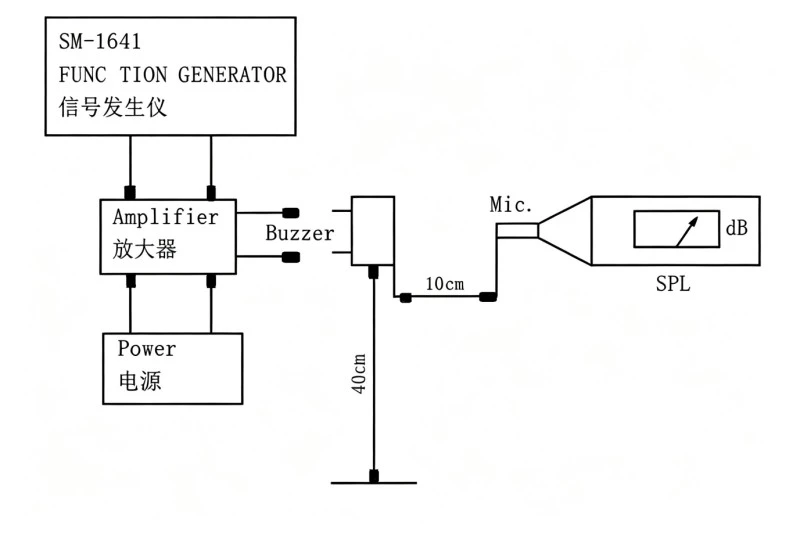

| Mức áp suất âm thanh | Tối thiểu. 85dB | Ở 5Vo-p, 2400Hz, mức thuế 50%, 10cm |
| Tần số cộng hưởng | 2400Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 42 ± 5Ω | --- |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở 5Vo-p, 2400Hz, mức thuế 50% |
| Nhiệt độ hoạt động | -20oC ~ +70oC | --- |
| Nhiệt độ bảo quản | -30oC ~ +80oC | --- |

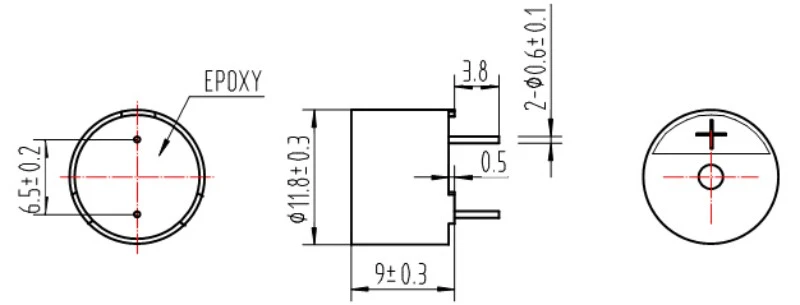

| Kích thước bên ngoài | 12 mm (đường kính) | Thân không bao gồm chân |
| Trọng lượng tịnh | Xấp xỉ. 1,5g | --- |
| Vật liệu nhà ở | PPO đen | --- |
| Quy định bảo vệ môi trường | RoHS | --- |
Mô-đun báo động bảng điều khiển công nghiệp yêu cầu cảnh báo bằng âm thanh
Hệ thống phát hiện an ninh và xâm nhập với thiết kế PCB xuyên lỗ
Bảng điều khiển thiết bị tiêu dùng sử dụng lắp còi tiêu chuẩn
Thiết bị chẩn đoán và kiểm tra cần chỉ báo trạng thái bằng âm thanh
Hệ thống PLC và tự động hóa với đầu ra truyền động
Bộ cấp nguồn liên tục để cảnh báo tình trạng lỗi
| Yêu cầu thiết kế | Ưu điểm HN-1295 |
| Bố trí PCB xuyên lỗ | Đường kính 12 mm để lắp PCB tiêu chuẩn |
| Tần số âm báo động nhất quán | Tần số cộng hưởng 2400Hz cho đặc tính âm thanh đồng nhất |
| Khả năng tương thích quá trình lắp ráp | Vỏ PPO màu đen để lắp ráp xuyên lỗ |
| Tuân thủ môi trường | RoHS |
MEIDI sản xuất HN-1295 với sự kiểm soát chất lượng ở từng giai đoạn sản xuất từ thiết kế, mua hàng và thử nghiệm sản phẩm. Hãy liên hệ với MEIDI để biết chi tiết về chứng nhận.
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng các tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được giảm quá 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%--95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Đóng gói tiêu chuẩn (cả 6 mặt và 3 cạnh), thả từ độ cao 1,2m xuống tấm gỗ dày hoặc tấm gỗ cứng 5cm |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.

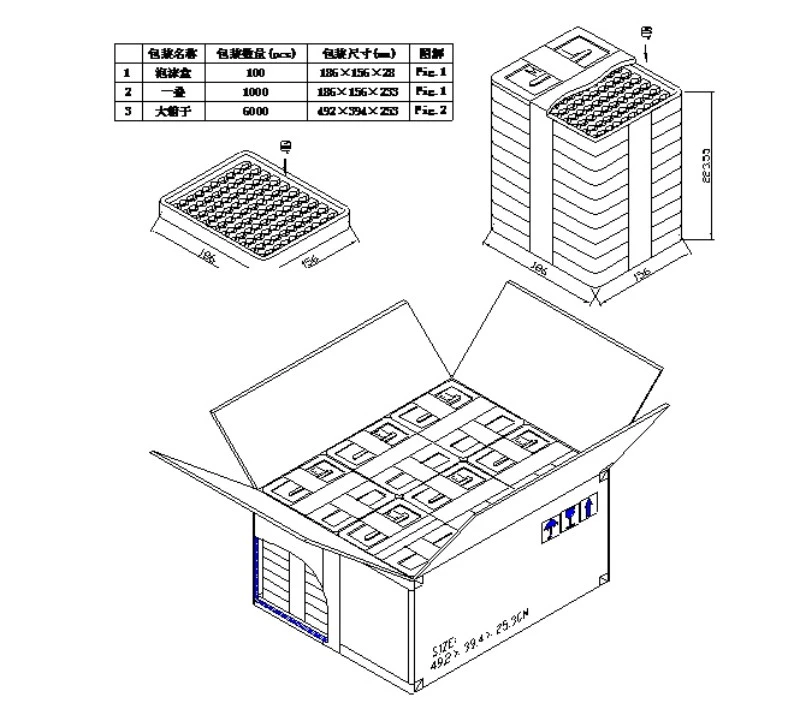

| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Còi ĐIỆN TỪ |
| Số lượng | 6000 chiếc |
| Khối lượng thùng carton | 52×41,5×27 CM |
1. Bộ rung này có yêu cầu tín hiệu truyền động bên ngoài hay nó có thể được điều khiển bằng điện áp DC?
Là một bộ rung điện từ thụ động, HN-1295 yêu cầu tín hiệu AC bên ngoài --- thường là sóng vuông ở hoặc gần 2400Hz --- để tạo ra âm thanh đầu ra. Chỉ riêng điện áp DC sẽ không tạo ra âm thanh và có thể làm hỏng cuộn dây khi có dòng điện chạy liên tục.
2. Tần số lái xe nào được khuyến nghị để phát ra áp suất âm thanh tối đa?

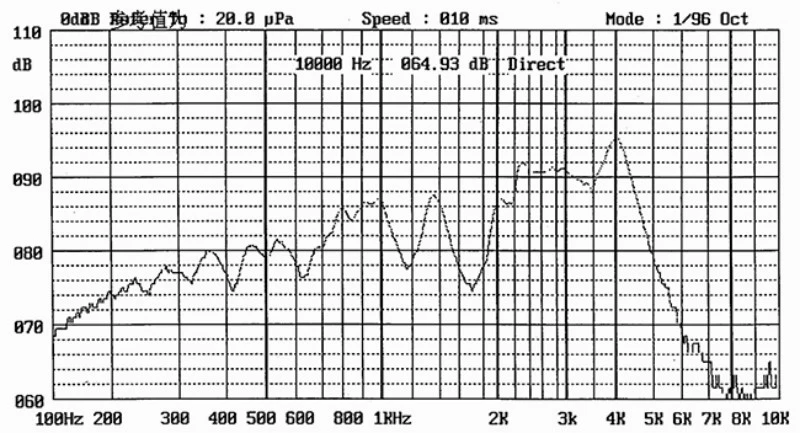

SPL tối đa xảy ra ở tần số cộng hưởng 2400Hz. SPL giảm đáng kể khi tắt cộng hưởng. Để có mức tối thiểu nhất quán. Đầu ra 85dB, truyền động ở tần số 2400Hz với sóng vuông chu kỳ nhiệm vụ 50% ở 5Vo-p.
3. Mạch điều khiển nào phù hợp với trở kháng cuộn dây 42Ω?
Cấu hình bóng bán dẫn NPN/PNP cực thu mở tiêu chuẩn với điện trở kéo lên đều tương thích. Đối với ổ đĩa trực tiếp GPIO của vi điều khiển, hãy xác minh cổng có thể cấp nguồn hoặc cấp nguồn ≥80mA. Nên sử dụng diode flyback khi truyền động với tải cảm ứng hoặc mạch rơle.
4. Phương pháp hàn được khuyến nghị cho bộ rung xuyên lỗ này là gì?
HN-1295 tương thích với các quy trình hàn sóng xuyên lỗ tiêu chuẩn. Để hàn thủ công, hãy liên hệ với MEIDI để biết thông số kỹ thuật về nhiệt độ và thời gian được khuyến nghị.
5. Có sẵn tần số cộng hưởng tùy chỉnh hoặc điện trở cuộn dây không?
Hãy liên hệ với MEIDI nếu có thắc mắc kỹ thuật về cấu hình tùy chỉnh.
Để biết bảng dữ liệu kỹ thuật, ghi chú ứng dụng mạch ổ đĩa hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
