Tùy chọn điện áp kép: 5Vo-p (30Ω) và 12Vo-p (120Ω)
Tần số cộng hưởng 800Hz cho ổ sóng vuông ngoài
Tối thiểu. Áp suất âm thanh 85dB ở 10 cm trong điều kiện ổ đĩa định mức
Vỏ PBT giúp ổn định cấu trúc
Phạm vi nhiệt độ hoạt động -20oC đến +70oC
Hai tùy chọn điện trở cuộn dây để phù hợp với các thiết kế mạch điều khiển khác nhau

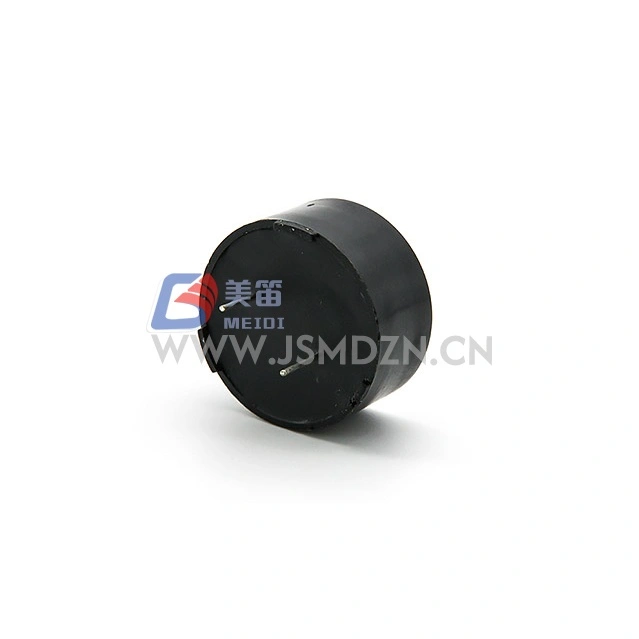

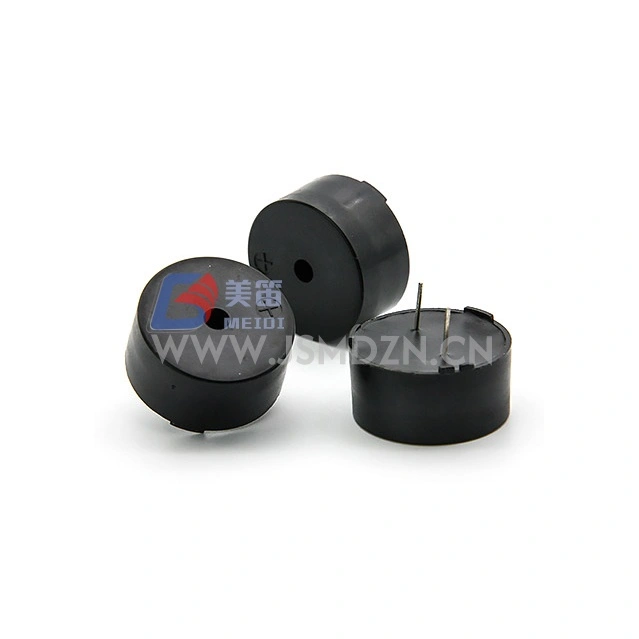

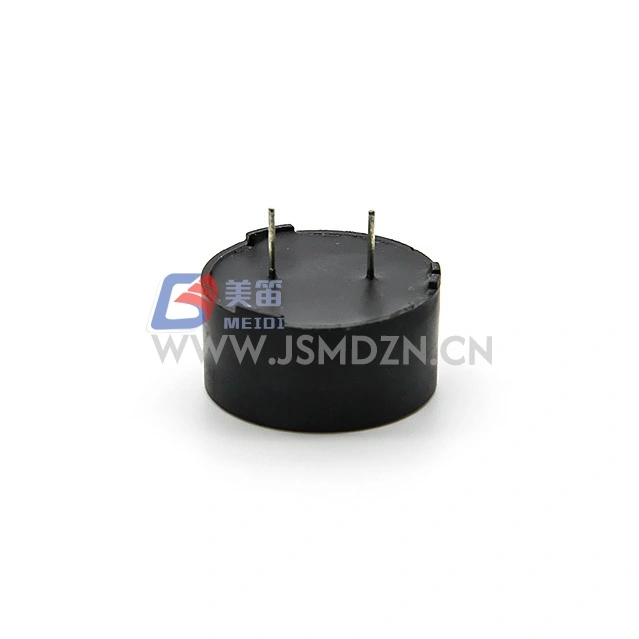

Bộ rung thụ động điện từ MEIDI KC2512 25 mm là bộ rung thụ động điện từ được thiết kế cho các ứng dụng yêu cầu tín hiệu ổ đĩa ngoài để tạo âm thanh. Với đường kính thân 25 mm, bộ rung này chứa hai cấu hình cuộn dây riêng biệt để phù hợp với các yêu cầu về đường ray điện áp và mạch điều khiển khác nhau.
Biến thể KC2512-30R hoạt động ở mức 5Vo-p với cuộn dây 30Ω. Biến thể KC2512-120R hoạt động ở mức 12Vo-p với cuộn dây 120Ω. Cả hai biến thể đều cộng hưởng ở tần số 800Hz và yêu cầu kích thích sóng vuông bên ngoài ở hoặc gần tần số này để có hiệu suất âm thanh tối ưu.
Vỏ PBT mang lại sự ổn định về kích thước trong phạm vi nhiệt độ hoạt động định mức. Đối với các ứng dụng yêu cầu điện trở cuộn dây hoặc định mức điện áp thay thế, hãy liên hệ với MEIDI để biết cấu hình bộ rung tùy chỉnh.
Cấu hình cuộn dây kép --- tùy chọn 30Ω (5V) và 120Ω (12V) để phù hợp với các đường ray điện áp hệ thống khác nhau
Kiến trúc ổ đĩa ngoài --- chấp nhận tín hiệu sóng vuông ở tần số 800Hz; yêu cầu kích thích AC, chỉ riêng điện áp DC sẽ không tạo ra âm thanh đầu ra

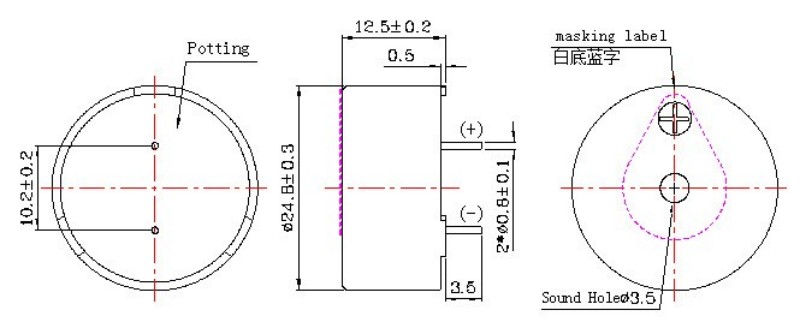

Hệ số dạng 25 mm --- đường kính tiêu chuẩn cho bố trí lắp đặt bảng điều khiển và PCB thông thường
Đầu ra âm thanh ổn định --- Tối thiểu. 85dB ở 10 cm khi được điều khiển ở điện áp định mức và tần số cộng hưởng với sóng vuông chu kỳ nhiệm vụ 50%
Vật liệu vỏ PBT --- cung cấp tính toàn vẹn về cấu trúc trong phạm vi nhiệt độ hoạt động
Nhiệt độ hoạt động rộng --- -20oC đến +70oC
| tham số | KC2512-30R | KC2512-120R |
| Loại sản phẩm | Bộ rung thụ động điện từ | Bộ rung thụ động điện từ |
| Điện áp định mức | 5Vo-p | 12Vo-p |
| Điện áp hoạt động | 3--7Vo-p | 9--14Vo-p |
| Dòng điện định mức (MAX) | 30mA | 40mA |
| Tối thiểu. Âm thanh phát ra ở 10 cm | 85dB | 85dB |
| Điện trở cuộn dây | 30 ± 5Ω | 120 ± 15Ω |
| Tần số cộng hưởng | 800Hz | 800Hz |
| Vật liệu nhà ở | PBT | PBT |
| Nhiệt độ hoạt động | -20oC ~ +70oC | -20oC ~ +70oC |
| Nhiệt độ bảo quản | -30oC ~ +80oC | -30oC ~ +80oC |
| Trọng lượng tịnh | 8g | 8g |
Bảng điều khiển công nghiệp và hệ thống PLC yêu cầu chỉ báo trạng thái bằng âm thanh với mạch điều khiển bên ngoài
Bảng điều khiển thiết bị tiêu dùng sử dụng đầu ra logic 5V hoặc 12V cho chức năng báo động và cảnh báo
Hệ thống kiểm soát truy cập và bảo mật với đầu ra bộ rung chuyên dụng
Thiết bị kiểm tra và đo lường cần phản hồi bằng âm thanh trong quá trình vận hành
Bộ cấp nguồn và bộ lưu điện để cảnh báo tình trạng lỗi bằng âm thanh
Xây dựng hệ thống tự động hóa với module thông báo cảnh báo tập trung
| Yêu cầu thiết kế | Lợi thế KC2512 |
| Khả năng tương thích đường ray điện áp linh hoạt | Biến thể kép (5V/30Ω và 12V/120Ω) |
| Đặc tính âm thanh nhất quán | Tần số cộng hưởng 800Hz |
| Tích hợp lắp tiêu chuẩn | Đường kính 25 mm để cắt bảng thông thường và bố trí PCB |
| Khớp mạch điều khiển | Hai tùy chọn điện trở cuộn dây cho khả năng tìm nguồn/chìm khác nhau |
| Độ bền môi trường | Vỏ PBT được xếp hạng cho hoạt động -20oC đến +70oC |

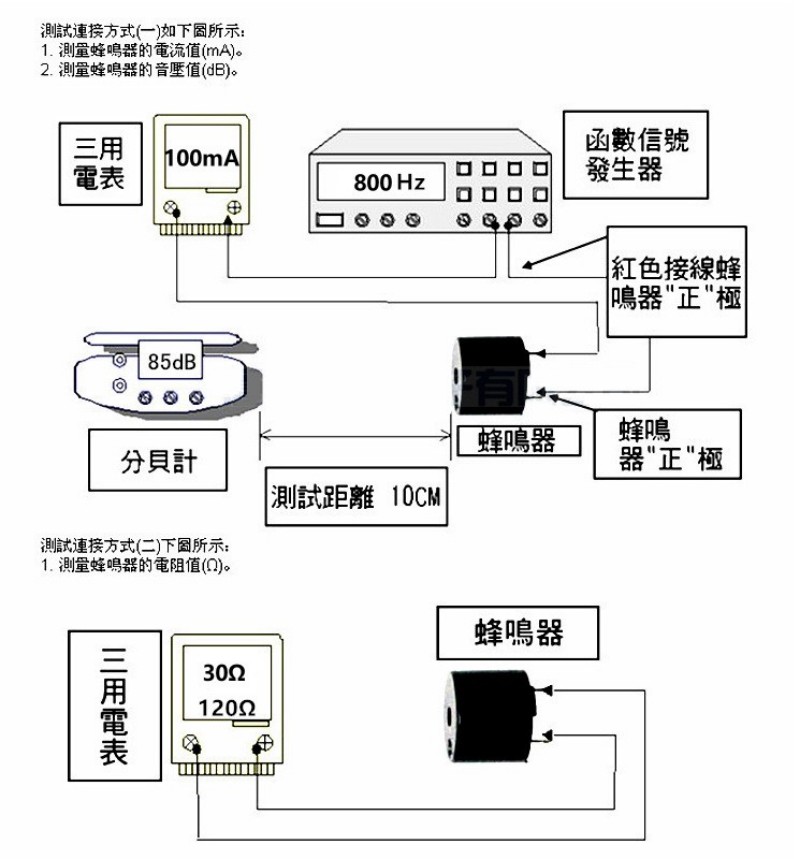

MEIDI sản xuất dòng KC2512 với các quy trình kiểm soát chất lượng bao gồm kiểm tra nguyên liệu đầu vào, giám sát trong quá trình và thử nghiệm điện cuối cùng. Mỗi lô sản xuất đều trải qua quá trình xác minh tần số cộng hưởng, điện trở cuộn dây và mức áp suất âm thanh để xác nhận sự phù hợp với thông số kỹ thuật của bảng dữ liệu.
Dòng KC2512 phải trải qua các bài kiểm tra độ bền cơ học và môi trường để xác minh độ bền trong các điều kiện vận hành và bảo quản thông thường. Sau khi thử nghiệm, sản phẩm phải đáp ứng các tiêu chí chấp nhận và không có khiếm khuyết về hình thức bên ngoài hoặc đặc tính điện.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | Điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ ở 25 ± 10oC |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -40oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%--95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện.
1. KC2512 có yêu cầu tín hiệu ổ đĩa ngoài hay nó có thể được điều khiển bằng điện áp DC?
Là một bộ rung điện từ thụ động, KC2512 yêu cầu tín hiệu AC bên ngoài --- thường là sóng vuông ở hoặc gần 800Hz --- để tạo ra đầu ra âm thanh. Chỉ riêng điện áp DC sẽ không tạo ra âm thanh và có thể làm hỏng cuộn dây khi có dòng điện chạy liên tục.
2. Tôi nên chọn biến thể KC2512 nào cho hệ thống vi điều khiển 5V?
Chọn KC2512-30R cho hệ thống 5V. Điện trở cuộn dây 30Ω được định mức cho hoạt động 5Vo-p với dòng điện tối đa là 30mA. Xác minh rằng mạch điều khiển của bạn có thể cung cấp hoặc tiêu thụ dòng điện cần thiết hoặc sử dụng tầng đệm bóng bán dẫn.
3. Tần số lái xe được khuyến nghị để phát ra áp suất âm thanh tối đa là bao nhiêu?
SPL tối đa xảy ra ở tần số cộng hưởng 800Hz. SPL giảm khi tắt cộng hưởng. Để có mức tối thiểu nhất quán. Đầu ra 85dB, truyền động ở tần số 800Hz với sóng vuông chu kỳ nhiệm vụ 50% ở điện áp định mức cho biến thể đã chọn.
4. Mạch điều khiển nào phù hợp với biến thể 120Ω KC2512-120R?
Cấu hình bóng bán dẫn mở hoặc kéo đẩy tiêu chuẩn tương thích. Cuộn dây 120Ω rút ra tối đa 40mA ở 12Vo-p. Đối với ổ đĩa trực tiếp GPIO của vi điều khiển, hãy xác minh khả năng hiện tại của cổng. Nên sử dụng diode flyback khi dẫn động tải cảm ứng.
5. Điện trở cuộn dây tùy chỉnh hoặc tần số cộng hưởng có sẵn cho hệ số dạng 25mm không?
Hãy liên hệ với MEIDI nếu có thắc mắc kỹ thuật về cấu hình tùy chỉnh trong dòng KC2512 hoặc các sản phẩm còi điện từ có liên quan.
Để biết bảng dữ liệu kỹ thuật, ghi chú ứng dụng mạch ổ đĩa hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Còi ĐIỆN TỪ |
| Số lượng | Liên hệ MEIDI để biết chi tiết đóng gói |
| Khối lượng thùng carton | Liên hệ MEIDI để biết chi tiết đóng gói |
