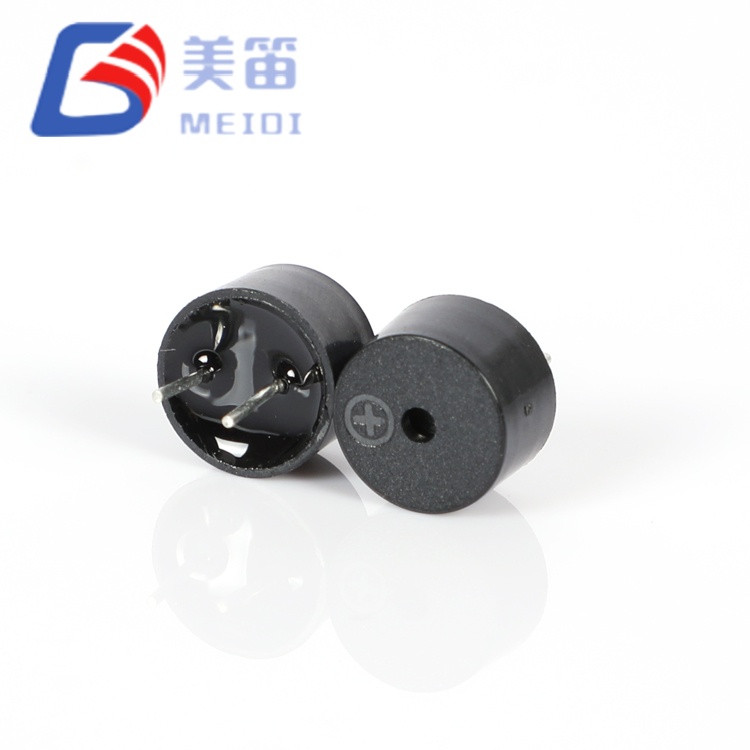

Bộ rung thụ động từ tính 9*5,5 mm, ba bộ rung điện từ thụ động xuyên lỗ dưới một bệ cơ học 9,0×5,5 mm duy nhất. Hai điện trở cuộn dây và hai tần số cộng hưởng cho phép các nhà thiết kế điều chỉnh bộ rung phù hợp với yêu cầu về điện áp và âm sắc nguồn mà không làm thay đổi kiểu lỗ PCB. Biến thể 16Ω chạy từ 1,5V đến 4,5V cho hệ thống logic và lithium-ion 3,3V; các biến thể 42Ω bao gồm 3V đến 7V cho đường ray 5V công nghiệp. Trên cả ba mẫu, áp suất âm thanh vượt quá 85dB ở 10cm và thân PBT màu đen được tối ưu hóa cho hàn sóng và hàn thủ công trong quá trình lắp ráp hỗn hợp.
Ba cấu hình điện từ một kích thước 9,0×5,5 mm; không cần thay đổi bố cục khi chuyển đổi giữa kiến trúc 3V và 5V.
Model 16Ω, 3V, 2,7kHz phù hợp với các thiết bị chạy bằng pin và mức logic trong đó ưu tiên truyền động bằng vi điều khiển trực tiếp.
Model 42Ω, 5V, 2,7kHz giúp giảm dòng điện tiêu thụ trên các xe buýt phụ kiện ô tô và công nghiệp tiêu chuẩn.
Model 42Ω, 5V, 4.0kHz cung cấp giao diện điện tương tự với âm tần số cao hơn cho các ứng dụng được hưởng lợi từ cảnh báo sắc nét hơn.
Tất cả các biến thể đều có chung khoảng cách giữa các chốt xuyên lỗ nên các dự án sửa chữa và trang bị thêm có thể thay thế các bộ rung 9mm và 12 mm lỗi thời mà không cần sửa đổi bảng mạch.
Áp suất âm thanh tối thiểu là 85dB ở khoảng cách 10 cm trên toàn bộ chuỗi; mẫu sản xuất thường đạt 87dB đến 95dB.
| tham số | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Điện áp định mức | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Điện áp hoạt động | 1,5 – 4,5V | 3 – 7V | 3 – 7V |
| Điện trở cuộn dây | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | 80 mA | ≤ 60 mA | ≤ 60 mA |
| Phạm vi SPL mẫu | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Phạm vi hiện tại mẫu | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Khả năng tương thích ổ đĩa | 3,3 V MCU GPIO, Li‑ion | Logic 5V, xe buýt công nghiệp | Logic 5V, xe buýt công nghiệp |
| Ứng dụng điển hình | Dụng cụ cầm tay, đồng hồ thông minh, thiết bị tiêu dùng | Báo động công nghiệp, phụ kiện ô tô, module PLC | Thiết bị y tế, bảng bảo mật, hệ thống phân biệt giai điệu |

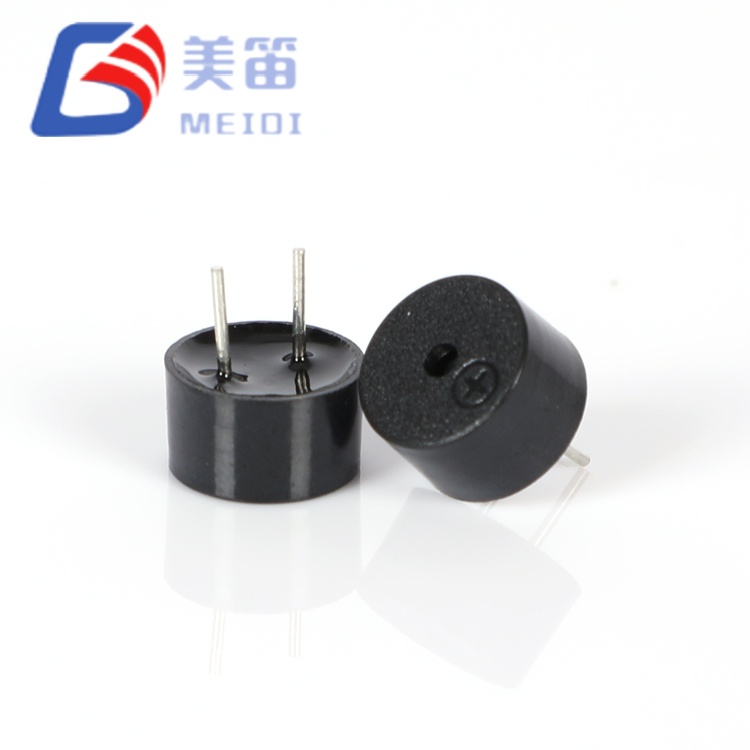

Một thiết kế cơ học duy nhất bao gồm ba biến thể điện, cho phép hoàn thiện kiến trúc ổ đĩa mà không thay đổi cách bố trí lỗ PCB.
Cuộn dây 16Ω được kết hợp với nguồn điện 3,3V, giúp cho giai đoạn trình điều khiển trở nên đơn giản; cuộn dây 42Ω làm giảm dòng điện trên đường ray 5V.
Có hai tần số cộng hưởng: 2,7kHz cho khả năng xuyên nhiễu tần số thấp và 4,0kHz cho chất lượng âm thanh sắc nét hơn.
Vỏ PBT màu đen chịu được hàn sóng ở 255°C và gia công lại thủ công ở 360°C mà không bị biến dạng hoặc dịch chuyển âm thanh.

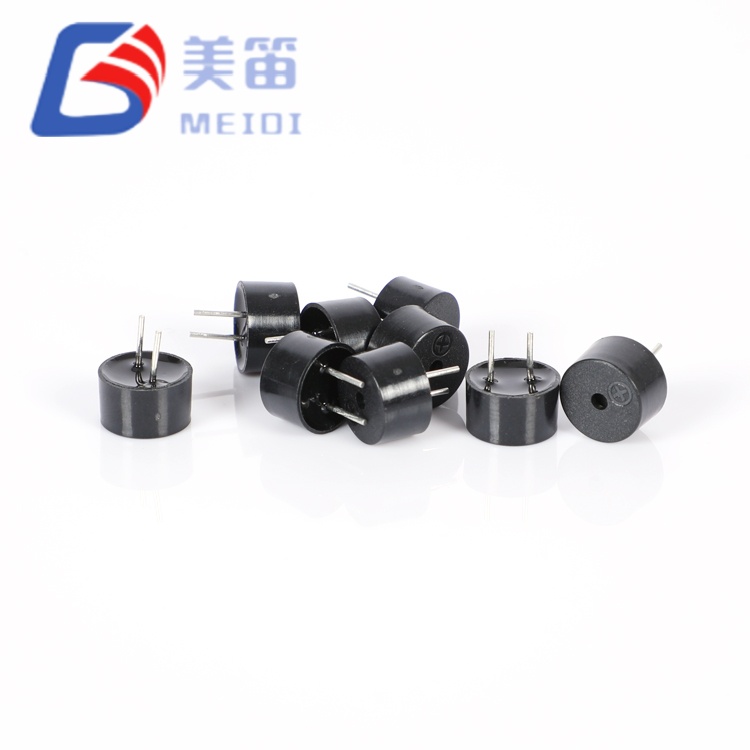

Đường kính 9,0mm và bước chốt tiêu chuẩn giúp dòng sản phẩm này trở thành sản phẩm thay thế dễ dàng cho nhiều bộ rung xuyên lỗ 9mm và 12 mm truyền thống.
Mỗi đơn vị đều mang một mã lô liên kết ngược lại ngày sản xuất, hồ sơ kiểm nghiệm và lô nguyên liệu, được lưu giữ trong mười năm.
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 3 V (AC) | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 1,5 – 4,5V (AC) | Đỉnh tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3 V, 2700 Hz, 10 cm |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 16 ± 5 Ω | Ở 25oC, DC |
| Hoạt động hiện tại | 80 mA | Ở 3 V, 2700 Hz |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

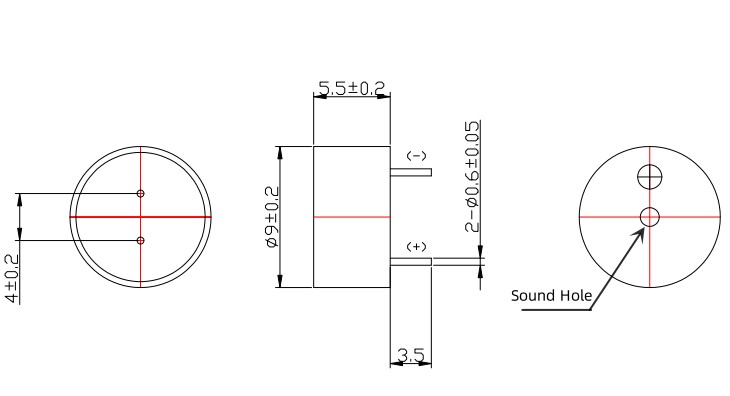

| Kích thước (Dia × H) | 9,0 × 5,5mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | UL94 V-0 |
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 5 V (AC) | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 3 – 7V (AC) | Đỉnh tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 5 V, tần số cộng hưởng, 10 cm |
| Tần số cộng hưởng | 2700 ± 300 Hz / 4000 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 42 ± 5 Ω | Ở 25oC, DC |
| Hoạt động hiện tại | ≤ 60 mA | Ở mức 5 V |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 5,5mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | UL94 V-0 |
| Phương pháp | Nhiệt độ | Thời gian | Số lượt tối đa |
| hàn lại | 245 ± 15oC | 180oC làm nóng trước 40–70 giây; 245oC 3 giây | 3 |
| Hàn sóng ★ | 255 ± 15oC | 4–6 giây | 2–3 |
| Hàn thủ công ★ | 360 ± 10oC | 2–5 giây | 2–3 |
★ Các phương pháp lắp ráp xuyên lỗ được ưu tiên. Vỏ PBT duy trì sự ổn định về kích thước trên các cấu hình này, ngăn ngừa hiện tượng lỏng đầu cuối hoặc biến dạng khoang âm thanh.

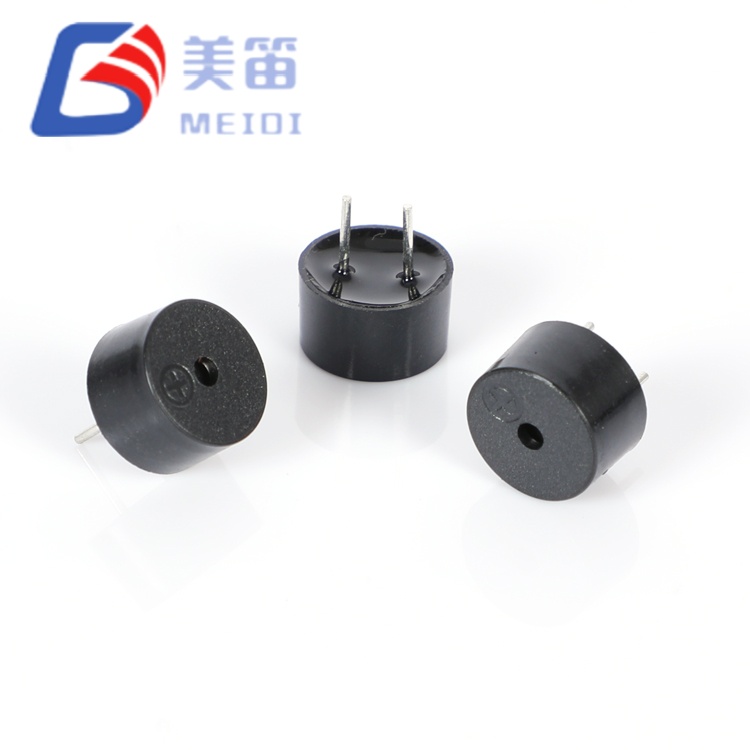

QMB‑09B‑03: thiết bị cầm tay, đồng hồ đo tiện ích thông minh, bảng điều khiển thiết bị tiêu dùng 3,3V và cảm biến IoT chạy bằng Li‑ion trong đó cần có nguồn cấp một cell và ổ GPIO trực tiếp.
QMB‑09B‑05: mô-đun cảnh báo PLC công nghiệp, mạch phụ kiện ô tô 5V, bộ điều khiển làm lạnh thương mại và nguồn điện liên tục được hưởng lợi từ dòng điện cuộn dây thấp hơn.
QMB‑09B‑05 4KHZ: thiết bị chẩn đoán y tế, bảng điều khiển xâm nhập an ninh, mạng báo động phân biệt giai điệu và các sản phẩm tiêu dùng yêu cầu cảnh báo ở cường độ cao hơn.

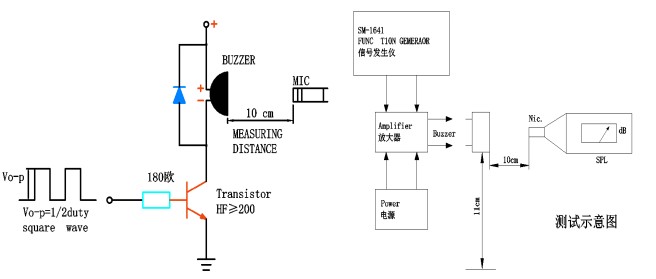

| Khác nhau | Loại trình điều khiển | Cấu hình | Ghi chú |
| QMB‑09B‑03 | GPIO vi điều khiển | Đẩy-kéo 3,3V | Xác nhận rằng chân cắm có thể cấp ít nhất 70mA; thêm một diode flyback trên cuộn dây. |
| QMB‑09B‑03 | Transistor cực thu hở | NPN/PNP có kéo lên | Điện trở cơ sở 1kΩ là giá trị khởi đầu điển hình. |
| QMB‑09B‑05 / 4KHZ | Đầu ra logic 5V | Trực tiếp hoặc đệm | Cuộn dây 42Ω tiêu thụ ít dòng điện hơn; bộ đệm bóng bán dẫn vẫn được khuyến khích sử dụng khi chạy cáp dài. |
| QMB‑09B‑05 / 4KHZ | IC điều khiển còi chuyên dụng | Đầu ra sóng vuông | Khớp tần số đầu ra với độ cộng hưởng định mức của còi để có âm lượng tối đa. |
| Tất cả các biến thể | Bộ khuếch đại âm thanh | Sóng hình sin hoặc vuông | Đảm bảo trở kháng đầu ra của bộ khuếch đại tương thích với điện trở cuộn dây. |
Sóng vuông chu kỳ nhiệm vụ 50% ở tần số cộng hưởng (2,7kHz hoặc 4,0kHz) và điện áp danh định sẽ mang lại áp suất âm thanh được chỉ định. Bộ truyền động cộng hưởng tắt làm giảm đầu ra khoảng 6dB mỗi quãng tám.
| Tình huống thiết kế | Ưu điểm của dòng QMB‑09B |
| Điện áp hệ thống cuối cùng chưa cố định | Một chân chấp nhận các biến thể 16Ω hoặc 42Ω, do đó, thiết kế PCB có thể được tiến hành trong khi đường ray cung cấp đang được xác nhận. |
| Cần đánh giá 2,7kHz so với 4,0kHz | Mạch truyền động và cách lắp đặt giống nhau, chỉ có số bộ phận thay đổi trong quá trình kiểm tra âm thanh. |
| Sửa chữa thiết bị cũ bằng còi lỗi thời | Đường kính 9,0 mm và bước chốt tiêu chuẩn thường khớp trực tiếp với bộ rung xuyên lỗ 9 mm và 12 mm. |
| Hàn sóng và làm lại thủ công trên cùng một dây chuyền | Thân PBT được chọn riêng cho các cấu hình nhiệt này, duy trì sự ổn định về kích thước và nhất quán về mặt âm thanh. |
| Giảm số lượng nhà cung cấp | Ba cấu hình điện được bao phủ bởi một dòng cơ khí duy nhất, làm giảm khối lượng công việc về chất lượng và kiểm kê. |
Với trọng lượng 0,71g, bộ rung tăng thêm khối lượng tối thiểu cho bo mạch và cách bố trí chân cắm được thiết lập sẽ tăng tốc độ tích hợp. Dữ liệu mẫu xác nhận rằng tất cả các tham số đều nằm trong phạm vi cửa sổ được xuất bản.

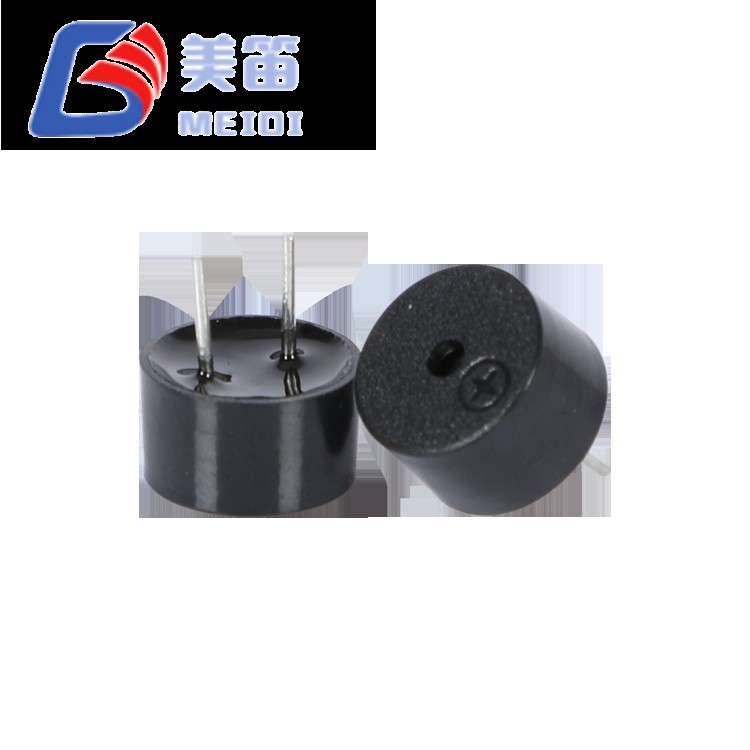

Công nghệ thông minh MEIDI đã sản xuất các linh kiện âm thanh điện từ và áp điện từ năm 2011. Nhà máy tích hợp theo chiều dọc của công ty ở Giang Tô, Trung Quốc, đảm nhiệm việc đúc PBT nội bộ, cuộn dây chính xác, lắp ráp tự động và thử nghiệm âm thanh toàn bộ trên dây chuyền. Hệ thống chất lượng được chứng nhận ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy hỗ trợ tính nhất quán theo yêu cầu của các chương trình công nghiệp và ô tô khối lượng lớn.
Mỗi lô sản xuất của dòng QMB‑09B đều trải qua quá trình xác minh điện trở cuộn dây 100% và kiểm tra thống kê tần số cộng hưởng. Mức áp suất âm thanh được xác nhận ở mức tối thiểu 85dB và khả năng hàn được kiểm tra theo J‑STD‑002. Tuân thủ RoHS và REACH được duy trì, có sẵn đầy đủ các tuyên bố về vật liệu. Mã lô được đánh dấu trên vỏ giúp truy xuất nguồn gốc ngày sản xuất, hồ sơ kiểm tra và lô nguyên liệu thô trong mười năm.
Q1: Làm cách nào để chọn giữa ba mô hình?
Bắt đầu với điện áp có sẵn của bạn. Đối với logic 3,3V hoặc lithium-ion đơn cell, QMB‑09B‑03 (16Ω) là phù hợp tự nhiên. Đối với đường ray công nghiệp hoặc ô tô 5V, QMB‑09B‑05 hoặc QMB‑09B‑05 4KHZ (cả 42Ω) đều giảm nhu cầu hiện tại. Sau đó chọn âm sắc: 2,7kHz để thâm nhập cảnh báo tần số thấp, 4,0kHz để có âm thanh sáng hơn, đặc biệt hơn. Cả ba đều có chung dấu chân nên việc thay đổi muộn là điều dễ hiểu.
Câu hỏi 2: QMB‑09B‑03 có thể được sử dụng ở điện áp 5V hoặc các bộ phận 42Ω ở điện áp 3,3V không?
Vận hành mô hình 16Ω trên 4,5V có thể làm cuộn dây quá nóng. Model 42Ω dưới 3V sẽ tạo ra mức âm thanh thấp hơn đáng kể. Nếu bạn cần 16Ω ở mức 5V, hãy thêm một điện trở nối tiếp để hạn chế dòng điện; SPL vẫn sẽ giảm. Đối với các hệ thống 3,3V yêu cầu trở kháng cao hơn, biến thể 16Ω sẽ phù hợp hơn.
Câu hỏi 3: Sự khác biệt thực tế giữa 2,7kHz và 4,0kHz trong môi trường thực tế là gì?
Tần số 2,7kHz có xu hướng loại bỏ tiếng ồn cơ học tần số thấp, khiến tần số này phù hợp với sàn nhà máy và thiết bị ngoài trời. Tần số 4.0kHz gần đạt đến đỉnh cao mà thính giác của con người có thể nghe được, mang lại âm sắc rõ nét, dễ phân biệt cho các thiết bị y tế, an ninh và tiêu dùng trong nhà. Cả hai đều mạnh mẽ và đáng tin cậy như nhau.

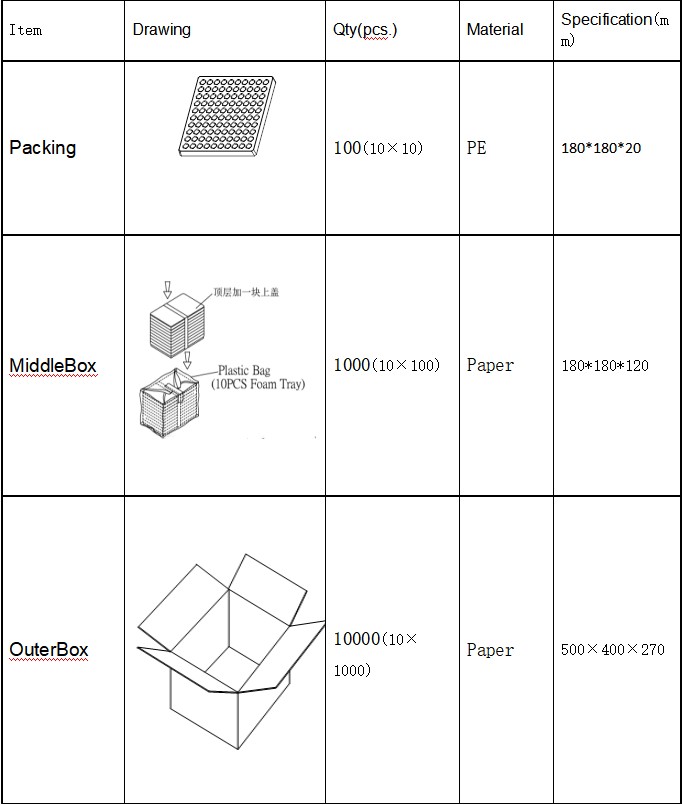

Câu hỏi 4: Có sẵn dây dẫn có độ dài tùy chỉnh hoặc bao bì dạng băng và cuộn không?
Đúng. MEIDI có thể tạo hình chì thẳng, gấp khúc hoặc lệch cho các bố cục PCB không chuẩn. Cuộn băng và cuộn không phải là tiêu chuẩn cho các bộ phận xuyên lỗ nhưng có thể được bố trí cho các dây chuyền chèn tự động. Số lượng đặt hàng tối thiểu và thời gian giao hàng khác nhau tùy thuộc vào việc sửa đổi.
Câu hỏi 5: Tôi có thể điều khiển còi ra khỏi tần số cộng hưởng của nó để chuyển sang âm sắc khác không?
Mức âm thanh giảm đáng kể khi tần số truyền động di chuyển ra khỏi vùng cộng hưởng. Để có âm lượng tối đa, hãy duy trì trong khoảng ±5% tần số định mức 2700Hz hoặc 4000Hz. Nếu ứng dụng của bạn cần dải tần số rộng, bộ rung áp điện hoặc loa thu nhỏ sẽ là lựa chọn phù hợp hơn.
Để xác minh tham chiếu chéo dựa trên số bộ phận cũ, mẫu đánh giá của cả ba biến thể hoặc cấu hình khách hàng tiềm năng tùy chỉnh, hãy liên hệ với nhóm phụ tùng thay thế MEIDI. Các truy vấn về khả năng tương thích thường nhận được phản hồi trong vòng một ngày làm việc, cùng với bản vẽ sơ đồ chân và ghi chú mạch điều khiển.
