Bộ rung hoạt động từ tính là một thành phần âm thanh nhỏ gọn tạo ra cảnh báo bằng âm thanh từ nguồn DC mà không cần dạng sóng ổ đĩa ngoài. Thuộc tính duy nhất đó giúp cho bộ rung luôn có nhu cầu sử dụng trong báo động, bảng điều khiển, thiết bị, đèn báo ô tô, thiết bị y tế và thiết bị công nghiệp — bất cứ nơi nào mà nhà thiết kế muốn có âm thanh đáng tin cậy mà không tốn đầu ra vi điều khiển hoặc giai đoạn trình điều khiển cho nó.
Bài viết này giải thích cách hoạt động của còi hoạt động từ tính, nó được làm bằng gì, được sử dụng ở đâu, cách chọn một còi theo điện áp, tần số và áp suất âm thanh cũng như so sánh nó vớicòi thụ động từ tínhvà các lựa chọn thay thế Piezo. Mọi thông số kỹ thuật được trích dẫn đều được lấy từ danh mục sản xuất của chúng tôi thay vì ước tính.
Bộ rung hoạt động từ tính là một thành phần âm thanh điện từ tạo ra âm thanh thông qua rung động từ tính. Không giốngcòi thụ độngyêu cầu tín hiệu tần số bên ngoài từ mạch chủ, bộ rung hoạt động có chứa bộ tạo dao động tích hợp. Khi điện áp DC chính xác được cung cấp, bộ rung hoạt động từ tính sẽ ngay lập tức tạo ra âm báo liên tục mà không cần các bộ phận điều khiển bổ sung. Đây là lý do tại sao bộ rung hoạt động thường là cảnh báo bằng âm thanh đơn giản nhất mà bảng mạch có thể mang theo và tại sao bộ rung từ vẫn là lựa chọn mặc định cho những nhà thiết kế muốn có tiếng bíp mà không cần giai đoạn điều khiển.
"Từ tính" dùng để chỉ cơ cấu truyền động - một cuộn dây, nam châm vĩnh cửu và màng ngăn bằng thép. "Hoạt động" có nghĩa là bộ dao động nằm bên trong gói. Cả hai nửa của tên đều quan trọng ở giai đoạn tìm nguồn cung ứng: cấu trúc từ tính đặt đặc tính âm sắc và dòng điện rút ra, còn thiết kế hoạt động đặt ra những gì mà mạch chủ phải cung cấp, đơn giản là một đường ray DC được chuyển mạch. cáccòi điện từfamily bao gồm cả phiên bản chủ động và thụ động của cấu trúc này.
Nguyên lý hoạt động của còi hoạt động từ tính là chuyển đổi điện từ. Khi cấp nguồn DC, bộ dao động bên trong sẽ tạo ra tín hiệu xung điện. Tín hiệu đó đi qua cuộn dây và tạo ra từ trường thay đổi, tương tác với nam châm vĩnh cửu và màng ngăn bên trong còi. Cơ hoành di chuyển qua lại dưới lực điện từ và những rung động đó tạo ra sự thay đổi áp suất trong không khí - âm thanh bạn nghe thấy.
| Giai đoạn làm việc | Điều gì xảy ra bên trong |
|---|---|
| Đầu vào nguồn | Điện áp DC được cung cấp cho các cực của còi - không cần dạng sóng |
| Tạo tín hiệu | Bộ dao động bên trong tạo ra các xung điện tuần hoàn |
| Chuyển đổi từ tính | Cuộn dây biến các xung thành một từ trường thay đổi |
| Rung động cơ học | Cơ hoành bị kéo và giải phóng bởi lực điện từ |
| Đầu ra âm thanh | Sự rung động phát ra âm thanh có thể nghe được, thường là 2–4 kHz |
Bởi vì bộ tạo dao động đã có sẵn bên trong thành phần nên người thiết kế hoàn toàn không cần phải tạo ra tần số còi. Thao tác này sẽ loại bỏ kênh hẹn giờ, đầu raPWM và chương trình cơ sở để điều khiển chúng, đồng thời điều đó có nghĩa là âm báo không thể bị mất do lỗi phần mềm. Sự cân bằng là cao độ cố định: một bộ rung hoạt động từ tính phát ra âm thanh ở một tần số, trong khi một bộ rung thụ động có thể được điều khiển ở bất kỳ cao độ hoặc kiểu nào mà phần sụn chọn. Quyết định giữa bộ rung hoạt động và bộ rung thụ động trước bố cục chứ không phải sau bố cục.
Việc hiểu cấu trúc bên trong giúp các kỹ sư điều chỉnh bộ rung hoạt động từ tính phù hợp với yêu cầu về hiệu suất và điều này giải thích tại sao hai bộ rung có cùng kích thước có thể phát ra âm thanh khá khác nhau. Một phần điển hình bao gồm các yếu tố sau.
| Thành phần | Vai trò | Nó có ý nghĩa gì đối với người mua |
|---|---|---|
| Mạch dao động | Tạo ra chuỗi xung điều khiển cuộn dây | Sửa âm điệu; không cần ổ đĩa ngoài |
| cuộn dây điện từ | Chuyển đổi năng lượng điện thành từ trường | Đặt mức rút dòng điện - thường là 30 mA ở điện áp định mức |
| Nam châm vĩnh cửu | Cung cấp trường tĩnh mà cuộn dây hoạt động chống lại | Ảnh hưởng đến hiệu quả và sản lượng |
| Cơ hoành | Rung để tạo ra âm thanh | Kích thước và vật liệu đặt tần số cộng hưởng và SPL |
| Nhà ở và thiết bị đầu cuối | Bảo vệ lắp ráp và cung cấp gắn kết | Xác định dấu chân, bước chốt và độ kín |
Tần số cộng hưởng được in trên biểu dữ liệu là sự cộng hưởng cơ học của hệ thống màng và vỏ đó và đó là nơi mà bộ rung hoạt động từ trường hoạt động to nhất. Mọi âm thanh trong danh mục đều được đo tại thời điểm đó. Lái nó ra xa điểm đó và đầu ra giảm nhanh chóng, đó là lý do tại sao cột tần số quan trọng như cột điện áp khi bạn so sánh các bộ phận.
Vì còi hoạt động từ tính chỉ cần một đường dây DC được chuyển đổi từ bo mạch chủ nên nó xuất hiện ở hầu hết mọi loại sản phẩm điện tử cần cảnh báo, xác nhận hoặc thông báo.
| Ứng dụng | Buzzer làm gì | Yêu cầu điển hình |
|---|---|---|
| Thiết bị gia dụng | Xác nhận phím, kết thúc chu kỳ, cảnh báo lỗi | 5 hoặc 12 V, SPL vừa phải, kích thước nhỏ gọn |
| Bảng an ninh và chữa cháy | Âm báo thức và trạng thái | SPL cao, hoạt động liên tục, âm thanh ổn định |
| Điện tử ô tô | Đèn báo, lời nhắc, cảnh báo đỗ xe | 12 V, dải nhiệt độ rộng |
| Thiết bị y tế | Cảnh báo và phản hồi của người dùng | Sản lượng nhất quán theo từng lô, chất lượng được ghi chép |
| Điều khiển công nghiệp | Cảnh báo lỗi và quá trình | 24 V, SPL cao trong môi trường ồn ào |
| Sản phẩm tiêu dùng và IoT | Tín hiệu thông báo và ghép nối | 3 V, kích thước nhỏ, dòng điện thấp |
Việc lựa chọn bắt đầu từ nguồn cung cấp mà bạn thực sự có, sau đó tiến dần đến âm thanh và cơ chế hoạt động của bộ rung. Trả lời năm câu hỏi này và danh sách rút gọn của buzzer thường thu hẹp còn hai hoặc ba phần.

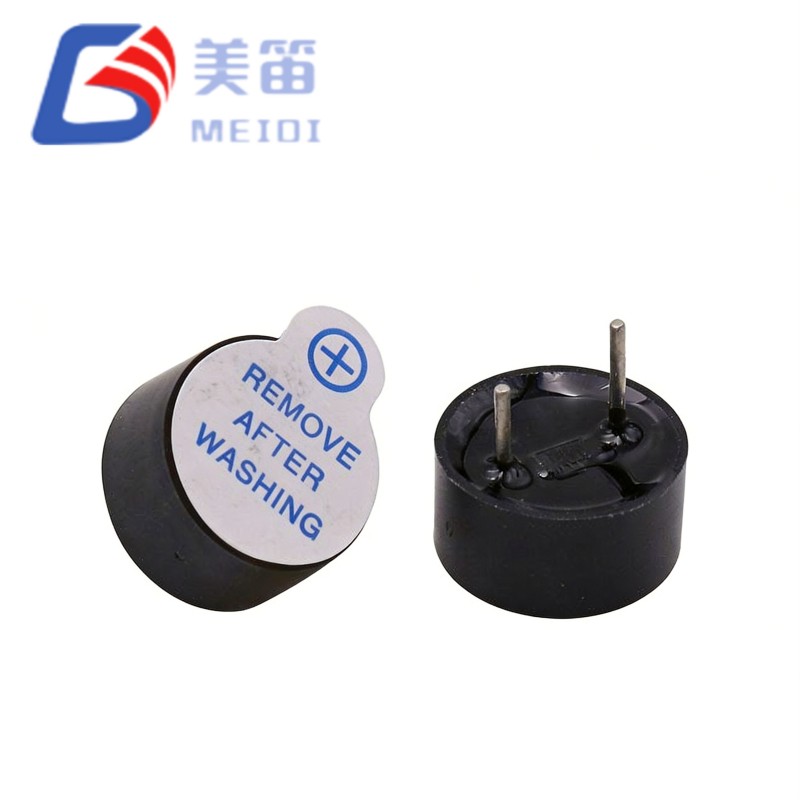

Bảng bên dưới liệt kê các mẫu còi hoạt động từ tính đại diện của Công ty TNHH Công nghệ Thông minh Meidi Giang Tô (MEIDI), với các giá trị được lấy từ bảng thông số kỹ thuật của chúng tôi. Lưu ý cách cung cấp cùng một dòng cơ khí — 9,0 × 5,5 mm, 9,0 × 4,2 mm hoặc 12,0 × 9,5 mm — trên nhiều mức điện áp, cho phép bệ di chuyển giữa các đường ray mà không thay đổi dấu chân còi hoặc cách bố trí bảng mạch.
| Người mẫu | Kiểu | Điện áp định mức | Tần số cộng hưởng | Tối thiểu. SPL | Hiện hành | Kích thước (mm) | Nhiệt độ. Phạm vi |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Từ hoạt động | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ9,0 × 5,5 | −20 đến +70 °C |
| HNB09A05 | Từ hoạt động | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ9,0 × 5,5 | −20 đến +70 °C |
| HNB09A12 | Từ hoạt động | 12V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ9,0 × 5,5 | −20 đến +70 °C |
| HNT-9042-03 | Từ hoạt động | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ9,0 × 4,2 | −20 đến +70 °C |
| HNT-9042-05 | Từ hoạt động | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ9,0 × 4,2 | −20 đến +70 °C |
| HMB1275-05B | Từ hoạt động | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | 30 mA | Φ12,0 × 7,5 | −20 đến +70 °C |
| TMB12A03 | Từ hoạt động | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | 30 mA | Φ12,0 × 9,5 | −20 đến +70 °C |
| TMB12A05 | Từ hoạt động | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | 30 mA | Φ12,0 × 9,5 | −20 đến +70 °C |
| TMB12A12 | Từ hoạt động | 12V DC | 2700 ± 300 Hz | ≥ 88 dB | 30 mA | Φ12,0 × 9,5 | −20 đến +70 °C |
| TMB12A24 | Từ hoạt động | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | 30 mA | Φ12,0 × 9,5 | −20 đến +70 °C |
| MLT-9650Y-5V | Hoạt động từ tính của SMD | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | 30 mA | 9,6 × 9,6 × 5,0 | −30 đến +70 °C |
Hai bộ rung trông giống nhau và thường được đặt cạnh nhau, nhưng chúng yêu cầu những điều hoàn toàn khác nhau đối với mạch chủ. Sự so sánh dưới đây là yếu tố quyết định hầu hết các lỗi tìm nguồn cung ứng.
| Khu vực so sánh | Bộ rung hoạt động từ tính | Bộ rung thụ động từ tính |
|---|---|---|
| Yêu cầu ổ đĩa | Chỉ cung cấp DC - bộ dao động bên trong | Sóng vuông bên ngoài hoặc xung từ máy chủ |
| Tính linh hoạt của giai điệu | Đã sửa lỗi âm đơn | Bất kỳ cao độ, mẫu hoặc giai điệu nào mà phần sụn có thể tạo ra |
| Chi phí phần mềm và phần cứng | Thấp nhất - một đường chuyển mạch | Cần có kênh hẹn giờ và mã trình điều khiển |
| Trận hòa hiện tại | Khoảng 30 mA ở điện áp định mức | Tương tự, nhưng chỉ khi đang lái xe |
| sử dụng điển hình | Báo động đơn giản, xác nhận, chỉ báo trạng thái | Cảnh báo được phân loại, tín hiệu đa âm và âm nhạc |
Bộ rung hoạt động từ tính cũng đáng được so sánh với lộ trình áp điện trước khi thiết kế bị đóng băng. Bộ rung Piezo tiêu thụ ít dòng điện hơn và phù hợp với thiết kế pin, nhưng phần tử gốm cung cấp điện dung tĩnh cho trình điều khiển và cần dạng sóng điều khiển, vì vậy chúng hoàn toàn là một bài tập thiết kế khác. Nếu bo mạch không có đầu raPWM dự phòng và bản tóm tắt chỉ đơn giản là "tiếng bíp khi điều này xảy ra", thì bộ rung từ hoạt động thường là câu trả lời ít tốn kém nhất cho một yêu cầu cảnh báo đơn giản.
Hai bảng dữ liệu đều có thể xác nhận 85 dB và mô tả các âm thanh rất khác nhau. Nếu không có điện áp truyền động và khoảng cách đo, con số SPL không thể so sánh được - 85 dB ở 10 cm và 85 dB ở 30 cm không giống nhau. Hãy hỏi từng nhà cung cấp ba con số giống nhau, sau đó đánh giá chúng cùng nhau. Điều tương tự cũng áp dụng cho tần số: một bộ rung hoạt động từ tính được trích dẫn ở mức "2–4 kHz" không có điểm cộng hưởng không cho bạn biết gì về nơi nó thực sự ồn ào nhất.
Lỗi phổ biến thứ hai là phê duyệt còi trong không khí tự do. Vỏ, miếng đệm và bảng điều khiển phía trước có thể dễ dàng loại bỏ 5 đến 10 dB và một bộ phận được truyền trên băng ghế có thể bị hỏng trong sản phẩm. Kiểm tra bộ rung hoạt động từ tính bên trong vỏ cuối cùng, ở điện áp cung cấp thấp nhất mà sản phẩm sẽ thấy, trước khi khóa thiết kế.
| Sai lầm | Chi phí bao nhiêu | Thay vào đó phải làm gì |
|---|---|---|
| Điện áp chọn theo thói quen, không phải bằng đường sắt | Một tiếng chuông yên tĩnh hoặc im lặng trên cánh đồng | Xác nhận đường ray tại các thiết bị đầu cuối của còi đang tải |
| SPL được so sánh không có khoảng cách | Cảnh báo yếu hơn bảng dữ liệu được đề xuất | Hỏi khoảng cách, điện áp và dạng sóng theo từng hình |
| Mẫu được phê duyệt bên ngoài nhà ở | Mất 5 đến 10 dB khi sản xuất | Nghe tiếng chuông bên trong thùng loa đã hoàn thiện |
| Ngân sách hiện tại chưa được kiểm tra | Mất điện hoặc bóng bán dẫn chuyển mạch nóng | Ngân sách khoảng 30 mA và kích thước công tắc phù hợp |
| Yêu cầu thay đổi giai điệu sau khi gia công | Chu kỳ đánh giá thứ hai | Quyết định chủ động và thụ động trước khi bày bảng |
Đối với hầu hết các thị trường xuất khẩu, tài liệu kèm theo còi là nhỏ và không thể thương lượng được, và nó cũng quan trọng như âm thanh. Cơ sở cho một nhà cung cấp còi hoạt động từ tính là:
Chứng chỉ cho thấy hệ thống tồn tại chứ không phải lô hiện tại đã được đo. Điều khác biệt giữa một nhà cung cấp còi hoạt động từ tính đủ tiêu chuẩn với một nhà cung cấp chỉ được chứng nhận là quy trình bên dây chuyền: liệu mỗi lô có được kiểm tra âm học hay không, kết quả có được ghi lại hay không và liệu lô không đạt có được giữ lại hay không. Hãy yêu cầu hồ sơ kiểm tra xuất đi của lô hàng cuối cùng — câu trả lời sẽ cho bạn biết nhiều điều hơn là bản quét giấy chứng nhận.
MEIDI phát triển và sản xuất các sản phẩm còi điện từ cho các yêu cầu điện áp, phương pháp lắp đặt và môi trường ứng dụng khác nhau, đồng thời mỗi bộ rung đều được kiểm tra âm thanh tại nhà máy và hỗ trợ công việc tùy chỉnh về hiệu suất điện, đầu ra âm thanh và thiết kế cơ khí.
Thường không trực tiếp. Bộ rung hoạt động từ tính tiêu thụ khoảng 30 mA ở điện áp định mức, nhiều hơn mức mà GPIO thông thường có thể cung cấp, vì vậy hãy sử dụng một bóng bán dẫn nhỏ hoặc MOSFET làm công tắc và cấp nguồn cho bộ rung từ đường ray. Khi đó, tín hiệu điều khiển chỉ cần bật hoặc tắt - không cần dạng sóng.
Có hai lý do, và cả hai đều phổ biến. Vỏ bọc làm giảm và chặn đường truyền âm thanh, thường có giá trị từ 5 đến 10 dB và nguồn cung cấp có thể thấp hơn điện áp định mức. Đo SPL bên trong vỏ thay vì trong không khí tự do và xác nhận đường ray tại các đầu nối còi khi chịu tải.
Bộ rung hoạt động từ tính sử dụng một cuộn dây, nam châm và màng ngăn và chạy từ DC đơn giản với bộ tạo dao động tích hợp, tạo ra dòng điện khoảng 30 mA và tạo ra âm thanh tròn trịa. Bộ rung Piezo sử dụng phần tử gốm, tiêu thụ ít dòng điện hơn và mỏng hơn, nhưng nó cần dạng sóng điều khiển và thể hiện tải điện dung. Chọn từ tính khi bạn muốn ổ đĩa đơn giản nhất; chọn piezo khi sức mạnh và chiều cao là những hạn chế.
Không — bộ dao động được cố định bên trong gói, do đó cao độ được đặt ở mức xuất xưởng. Nếu bạn cần các âm khác, cảnh báo được phân loại hoặc giai điệu, hãy chỉ định mộtcòi thụ động từ tínhvà thay vào đó hãy điều khiển nó từ mạch chủ.
Đúng. cácChuông hoạt động từ tính SMDđược thiết kế để hàn nóng chảy lại, bao gồm các bộ phận như MLT-9650Y-5V ở kích thước 9,6 × 9,6 × 5,0 mm. Xác nhận hồ sơ chỉnh lại dòng chảy với nhà cung cấp, vì màng ngăn và vỏ phải tồn tại ở nhiệt độ cao nhất.
Bộ rung hoạt động từ tính trong danh mục thường có các phiên bản 3 V, 5 V, 12 V và 24 V, thường nằm trong cùng một dòng cơ khí — ví dụ: dòng 12,0 × 9,5 mm trải rộng trên cả bốn. Điều đó cho phép bố trí một bảng phục vụ một số đường ray cung cấp.
Bộ rung hoạt động từ tính của danh mục thường đạt 85 đến 90 dB, phù hợp với các chỉ báo bảng điều khiển, thiết bị và xác nhận. Khi môi trường ồn ào hoặc cảnh báo phải truyền khắp phòng,còi báo độngthay vào đó, được đánh giá ở mức 95 dB trở lên là loại phù hợp. Quyết định điều này từ quá trình cài đặt, không chỉ từ bảng dữ liệu.
Thường thì có. Một số dòng cơ khí trong danh mục — bao gồm dòng 12,0 × 9,5 mm — được cung cấp ở 3 V, 5 V, 12 V và 24 V có cùng đường viền. Điều đó cho phép một bố cục bảng phục vụ một số biến thể sản phẩm và duy trì một bộ rung hoạt động từ tính đủ tiêu chuẩn duy nhất trên nền tảng.
Các mẫu tiêu chuẩn thường bắt đầu ở mức 1.000 chiếc với các mẫu miễn phí để đánh giá. Các yêu cầu về điện áp, tần số hoặc vỏ tùy chỉnh có MOQ cao hơn vì phải thiết lập xác nhận về công cụ và âm thanh. Thời gian giao hàng phụ thuộc vào mùa, vì vậy hãy xác nhận nó ở giai đoạn tìm hiểu thay vì ở giai đoạn đặt hàng.
