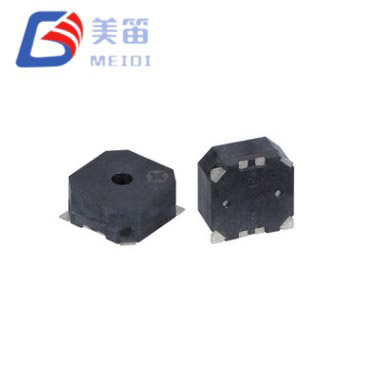

Bộ rung hoạt động từ tính 5V 2700Hz SMD là bộ rung điện từ hoạt động được đóng gói để lắp ráp trên bề mặt, được thiết kế để tạo ra âm thanh 2700Hz rõ ràng ngay khi đặt điện áp DC. Bởi vì bộ tạo dao động và tầng điều khiển được tích hợp vào thành phần nên không cần tín hiệu điều khiển từ bên ngoài, bộ định thời của bộ vi điều khiển hoặc bộ đệm bóng bán dẫn. Kiến trúc khép kín này giúp giảm cả số lượng thành phần và chi phí chương trình cơ sở, khiến bộ rung đặc biệt hữu ích trong các hệ thống nhúng nơi các chân I/O và chu trình xử lý đã được dành riêng cho các tác vụ khác.
Nguồn cung cấp 5V danh nghĩa phù hợp với logic tiêu chuẩn và đường ray công nghiệp, trong khi cửa sổ vận hành 4V đến 7V điều chỉnh dung sai của bộ điều chỉnh và đường cong xả pin mà không làm lệch hiệu suất. Ở điện áp định mức, mức áp suất âm thanh đạt tối thiểu 85dB ở khoảng cách 10cm, mức duy trì khả năng nghe được trong nhiều điều kiện tiếng ồn xung quanh. Với dải nhiệt độ hoạt động liên tục từ −40°C đến +105°C, bộ rung phù hợp với các thùng loa khởi động ở nhiệt độ cực lạnh hoặc tiếp xúc với nhiệt độ cao kéo dài.
Diện tích 12,8 mm và chiều cao 6,5 mm đặt bộ phận này giữa các bộ rung SMD siêu nhỏ gọn và các thiết bị báo động xuyên lỗ lớn hơn. Vỏ LCP màu đen của nó tương thích với các quy trình hàn nóng chảy lại, hàn sóng và hàn thủ công, hỗ trợ lắp ráp tự động hiệu quả. Các phần sau đây mô tả chi tiết các đặc tính điện và cơ, kiểm tra độ tin cậy và các kịch bản tích hợp điển hình.
Bộ rung điện từ khép kín có bộ tạo dao động tích hợp: cấp nguồn DC, nhận ngay âm 2700±300Hz.
•Thiết kế chủ động loại bỏ sự cần thiết của nguồn điều khiển xung, IC điều khiển hoặc các thành phần định giờ bên ngoài; chỉ cần có điện áp DC trong phạm vi chỉ định
•Phạm vi hoạt động 4–7V tập trung ở 5V, bao gồm các đường ray 5V được điều chỉnh và cấu hình xả pin thông thường
•Áp suất âm thanh ≥85dB ở 10cm, mức đầu ra tối thiểu được đảm bảo cho các ứng dụng cảnh báo an toàn và công nghiệp
• Mức tiêu thụ dòng điện <50mA ở điện áp định mức, một con số có thể dự đoán được để lập kế hoạch ngân sách điện năng trong các hệ thống nhúng
•Dấu chân SMD 12,8×12,8×6,5mm, thích hợp cho các thiết kế gắp và đặt tự động và gắn trên bảng điều khiển
•Dải hoạt động mở rộng từ −40°C đến +105°C, hỗ trợ triển khai trong môi trường đòi hỏi nhiệt độ cao
•Vỏ LCP màu đen, tương thích phản xạ nhiệt tới nhiệt độ đỉnh 255±5°C
Mạch dao động tích hợp loại bỏ nhu cầu tạo ra dạng sóng bên ngoài. Tất cả những gì cần thiết là nguồn điện một chiều được kết nối trực tiếp với các cực hoặc đầu ra GPIO có mức logic cao để bắt đầu phát ra âm báo. Cấu trúc liên kết chủ động này tương phản với các bộ rung từ tính thụ động vốn yêu cầu tín hiệu truyền động xoay chiều liên tục và thường là một bóng bán dẫn điều khiển chuyên dụng. Bằng cách giữ các thiết bị điện tử kích thích bên trong bộ phận, MLT‑1365Y‑5V giảm số lượng vật liệu và đơn giản hóa bố cục PCB.
Phạm vi điện áp hoạt động từ 4V đến 7V cố tình rộng hơn một giá trị danh nghĩa duy nhất. Nó tính đến dung sai đầu ra của bộ điều chỉnh 5V và độ sụt điện áp của pin xả, do đó, đầu ra âm thanh vẫn nhất quán trong các biến thể nguồn cung cấp trong thế giới thực. Tần số cộng hưởng được chỉ định là 2700±300Hz, dải tần nằm dưới tần số 4kHz phổ biến trong các bộ rung SMD cỡ nhỏ. Tần số trung tâm thấp hơn này có thể mang lại đặc tính âm sắc khác và có thể truyền khác nhau trong phạm vi bao vây, một yếu tố đáng được đánh giá trong quá trình thử nghiệm nguyên mẫu.

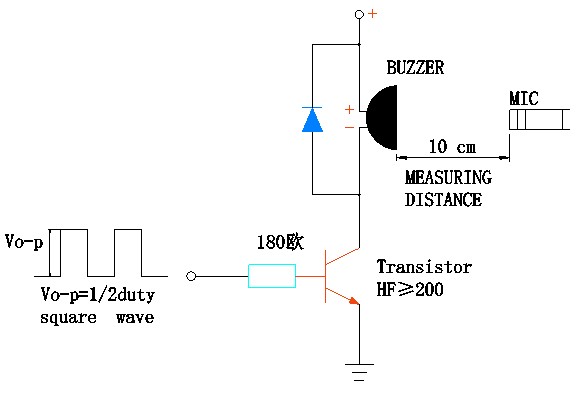

Áp suất âm thanh được đảm bảo ở mức tối thiểu 85dB khi hoạt động ở mức 10cm dưới điện áp 5V và mức tiêu thụ dòng điện thông thường vẫn ở mức hoặc dưới 50mA. Những số liệu này cho phép các nhà thiết kế xác định kích thước nguồn điện và biên nhiệt một cách chính xác. Trọng lượng 2,5g và vỏ LCP được thiết kế cho các quy trình SMT tiêu chuẩn: hàn nóng chảy lại với đỉnh 255±5°C, hàn sóng và hàn tay đều được hỗ trợ theo thông số kỹ thuật của sản phẩm.
Bộ dao động tích hợp nhận DC và tạo ra âm báo ngay lập tức; không cần bộ đếm thời gian vi điều khiển, tài nguyên xung lực hoặc bóng bán dẫn bên ngoài.
Cửa sổ cấp nguồn 4–7V với tâm 5V bao gồm các đường ray được điều chỉnh và đường cong xả pin mà không cần điều chỉnh điện áp.
Tần số cộng hưởng được cố định ở 2700Hz trong phạm vi dung sai sản xuất ±300Hz, mang lại dấu hiệu âm thanh có thể dự đoán được.
Âm thanh phát ra được đảm bảo ở mức ≥85dB ở 10cm trong điều kiện định mức, đáp ứng nhu cầu về âm thanh của các cảnh báo an toàn và công nghiệp.
Mức tiêu thụ hiện tại ≤50mA cho phép lập ngân sách điện năng đơn giản trong các thiết kế nhúng.
Khoảng nhiệt độ hoạt động từ −40°C đến +105°C vượt xa giới hạn thông thường ở cấp độ người tiêu dùng, mở ra khả năng triển khai trong môi trường ngoài trời, ô tô và công nghiệp nặng.
Dấu chân SMD vuông 12,8 mm với chiều cao 6,5 mm và vỏ LCP màu đen tương thích với hàn nhiều quy trình, bao gồm tối đa ba đường hàn lại.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động điện từ SMD | — |
| Điện áp định mức | 5 V (Vo‑p) | danh nghĩa |
| Điện áp hoạt động | 4 – 7 V (Vo‑p) | liên tục |

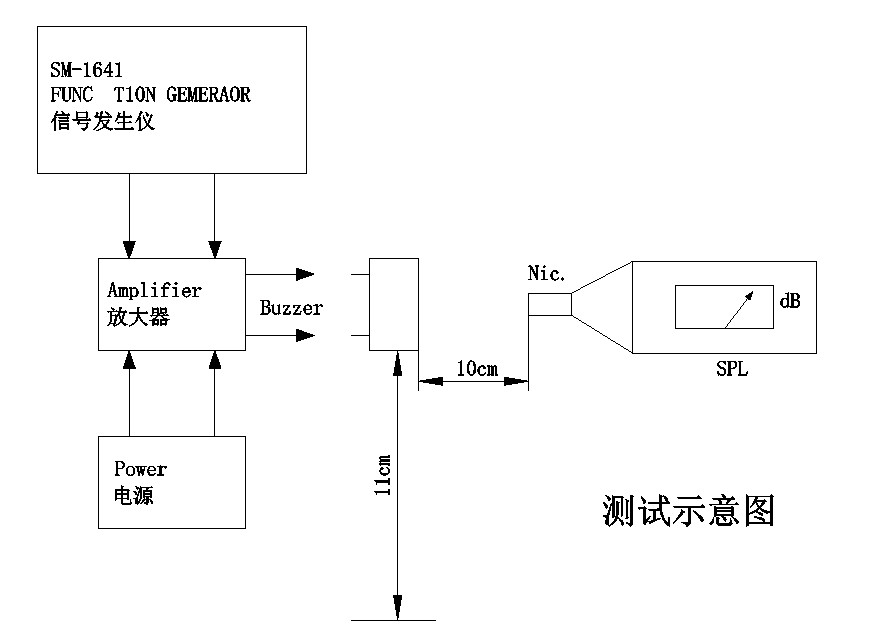

| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở mức 5V, 10 cm |
| Hoạt động hiện tại | 50 mA | Ở mức 5V |

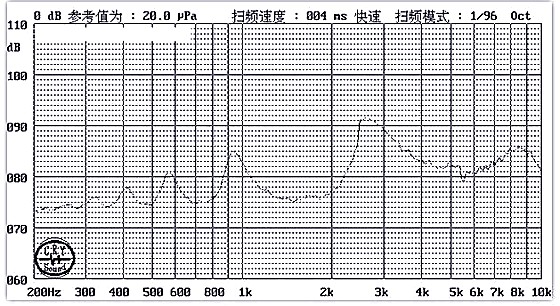

| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -40°C ~ +105°C | liên tục |
| Nhiệt độ bảo quản | -40°C ~ +120°C | Không hoạt động |
| Kích thước (L×W×H) | 12,8 × 12,8 × 6,5 mm | Chỉ thân máy |
| Cân nặng | 2,5 g | Đặc trưng |
| Vật liệu nhà ở | LCP đen | Tương thích với dòng chảy lại |
| Hàn (Khuyến nghị) | Chỉnh lại dòng: 255 ± 5 °C, 3 giây; Làm nóng trước 180 ° C, 40–70 giây | Theo thông số kỹ thuật, tối đa 3 lượt |
| Hàn (Sóng) | 255 ± 15 °C, 4–6 giây | 2–3 lượt |
| Hàn (thủ công) | 360 ± 10 °C, 2–5 giây | 2–3 lượt |
Công nghệ thông minh MEIDI đã thiết kế và sản xuất các bộ phận âm thanh từ năm 2011. Cơ sở tích hợp theo chiều dọc của công ty ở Giang Tô, Trung Quốc, bao gồm khuôn đúc LCP, lắp ráp SMD tự động, cuộn dây điện từ và thử nghiệm âm thanh nội tuyến đầy đủ. Hoạt động theo hệ thống chất lượng được chứng nhận ISO 9001, nhà máy hỗ trợ sản xuất số lượng lớn với khả năng truy xuất nguồn gốc ở cấp độ lô, cho phép giao hàng nhất quán cho các khách hàng ô tô, công nghiệp, an ninh và điện tử tiêu dùng trên toàn thế giới.
MLT‑1365Y‑5V được sản xuất theo cùng quy trình sản xuất. Mỗi lô đều phải trải qua quá trình xác minh độ tin cậy sau đây, như được chỉ định trong tài liệu sản phẩm. Sàng lọc sức chịu đựng môi trường bao gồm bảo quản ở nhiệt độ cao trong 48 giờ ở +80±2°C, ngâm ở nhiệt độ thấp trong 48 giờ ở −30±2°C và năm chu kỳ sốc nhiệt giữa các mức cực đoan này với thời gian dừng 30 phút cho mỗi giai đoạn. Độ bền cơ học được xác nhận bằng thử nghiệm độ rung từ 10Hz đến 55Hz ở biên độ 1,0mm trên cả ba trục, sau đó là ba lần rơi tự do 75cm xuống bề mặt gỗ cứng 10 mm.
Khả năng chống ẩm được xác nhận bằng cách phơi nhiễm trong 48 giờ ở nhiệt độ 50±5°C ở độ ẩm tương đối 90–95%, với thời gian phục hồi ở môi trường xung quanh là 2 giờ trước khi xác định đặc tính. Tính toàn vẹn của mối hàn được xác minh thông qua thử nghiệm khả năng chịu nhiệt của chất hàn ở 250±5°C trong 10 giây, với thân linh kiện được đặt cách điểm hàn 2,0mm, bên cạnh thử nghiệm biên dạng phản xạ lại toàn bộ. Tất cả các tiêu chí kiểm tra đều được ghi lại trong thông số kỹ thuật của sản phẩm và các báo cáo kiểm tra hàng loạt sẽ được cung cấp theo yêu cầu. Đối với những khách hàng yêu cầu trình độ chuyên môn mở rộng ngoài các giao thức tiêu chuẩn này, nhóm kỹ thuật chất lượng của MEIDI có thể thảo luận về việc sàng lọc bổ sung.
Các tình huống liệt kê bên dưới được lấy từ định mức về điện, âm thanh và môi trường của MLT‑1365Y‑5V. Chúng nhằm mục đích hướng dẫn tích hợp và không ngụ ý bất kỳ chứng nhận quy định hoặc an toàn nào hiện có; liên hệ với MEIDI để xác nhận việc tuân thủ tại thị trường mục tiêu của bạn.
•Bảng điều khiển công nghiệp: thiết kế chủ động kết nối trực tiếp với đầu ra PLC hoặc đường ray logic 5V, loại bỏ nhu cầu tạo ra xung điện xung và tiết kiệm tài nguyên bộ xử lý cho các tác vụ điều khiển cốt lõi.
•Kiểm soát an ninh và truy cập: bảng điều khiển xâm nhập, bàn phím và đầu đọc thẻ được hưởng lợi từ bộ truyền động DC hai dây đơn giản và đầu ra 85dB giúp giảm tiếng ồn xung quanh vừa phải.
•Xây dựng cổng tự động hóa: cảnh báo thay đổi trạng thái và cảnh báo lỗi có thể được thực hiện bằng một chân GPIO duy nhất, đơn giản hóa kiến trúc chương trình cơ sở trong hệ thống quản lý năng lượng và HVAC.
•Thiết bị thương mại: bộ hẹn giờ, đèn báo hoàn thành chu trình và cảnh báo cửa mở trên bảng điều khiển 5V có được nguồn âm thanh đáng tin cậy mà không cần thêm thành phần ổ đĩa.
•Cơ sở hạ tầng viễn thông: tủ ngoài trời và thiết bị mạng chịu được nhiệt độ dao động rộng được hỗ trợ nhờ khả năng khởi động nguội −40°C và giới hạn hoạt động trên +105°C.
•Thiết bị ngoài trời và có khả năng thay đổi nhiệt: vỏ bọc trong các ứng dụng chạy bằng năng lượng mặt trời, khí hậu lạnh hoặc khoang động cơ có thể dựa vào định mức nhiệt độ mở rộng để có hiệu suất cảnh báo nhất quán.
| Xem xét thiết kế | Thông số kỹ thuật MLT‑1365Y‑5V |
| Loại bỏ mạch dao động bên ngoài | Mạch truyền động tích hợp; áp dụng điện áp DC tạo ra âm thanh mà không cần bất kỳ trình điều khiển bóng bán dẫn hoặc bộ đếm thời gian MCU |
| Khả năng tương thích hệ thống 5V | Phạm vi 4–7V tập trung ở mức 5V danh định; hoạt động trực tiếp từ đường ray 5V được quy định tiêu chuẩn |
| Môi trường thách thức nhiệt | Phạm vi hoạt động -40 °C đến +105 °C cho mỗi thông số kỹ thuật |
| Yêu cầu đầu ra âm thanh vừa phải | ≥85 dB ở 10 cm được chỉ định cho âm thanh cảnh báo |

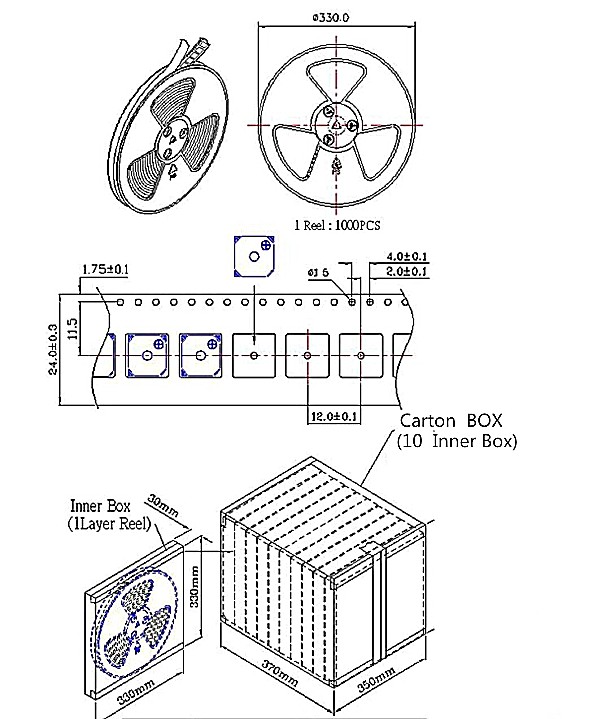

| Hiệu quả sản xuất SMT | Dấu chân SMD tương thích với cấu hình nạp băng và cuộn và cấu hình chỉnh lại dòng tiêu chuẩn |
| Lập kế hoạch ngân sách hiện hành | ≤50 mA được chỉ định để tính toán thiết kế nguồn điện và nhiệt |
Bộ rung hoạt động từ tính SMD 5V 2700Hz lấp đầy khoảng trống giữa các bộ rung SMD rất nhỏ gọn và các thiết bị báo động xuyên lỗ lớn hơn. Diện tích 12,8 mm của nó lớn hơn các lựa chọn thay thế SMD nhỏ nhất nhưng thiết kế chủ động giúp loại bỏ độ phức tạp của mạch truyền động thường được yêu cầu bởi các bộ chuyển đổi thụ động. Chiều cao 6,5 mm mang lại không gian theo chiều dọc cho các thiết bị điện tử tích hợp và đầu ra âm thanh mạnh mẽ. Ở tần số 2700Hz, tần số cộng hưởng được cố ý đặt dưới tần số trung tâm 4kHz thường thấy ở các thiết bị thu nhỏ; điều này có thể ảnh hưởng đến đặc tính âm sắc và có thể mang lại hiệu suất tốt hơn trong một số môi trường âm học bao vây nhất định. Các kỹ sư được khuyến khích so sánh âm 2,7kHz với các tần số thay thế cao hơn trong quá trình tạo mẫu.
Các mẫu có sẵn để đánh giá trên băng ghế dự bị để bạn có thể đo đầu ra âm thanh, mức tiêu thụ hiện tại và hành vi nhiệt trong điều kiện môi trường và ổ đĩa cụ thể của bạn.
1. MLT‑1365Y‑5V có cần bộ tạo dao động hoặc mạch điều khiển bên ngoài không?
Không. Bộ rung đang hoạt động, có bộ tạo dao động và trình điều khiển được tích hợp vào bộ phận. Điện áp DC được áp dụng trong phạm vi 4–7V sẽ trực tiếp tạo ra âm 2700±300Hz. Không cần tín hiệu xung điện bên ngoài, bộ định thời vi điều khiển hoặc bóng bán dẫn. Đầu ra GPIO có mức logic cao đơn giản, đóng tiếp điểm rơ-le hoặc kết nối trực tiếp với đường ray DC là đủ để kích hoạt âm thanh.
2. Sự khác biệt giữa bộ rung chủ động này và bộ rung điện từ thụ động là gì?
Bộ rung điện từ thụ động chứa một cuộn dây và màng ngăn nhưng thiếu thiết bị điện tử truyền động; nó phải được cấp tín hiệu AC ở tần số cộng hưởng, thường là từ đầu raPWM và bộ đệm bóng bán dẫn. MLT‑1365Y‑5V kết hợp tất cả các mạch điều khiển cần thiết nên nó hoạt động với điện áp DC ổn định. Cách tiếp cận này giúp tiết kiệm các chân I/O, chi phí phần sụn và không gian PCB, với chi phí là gói lớn hơn một chút và tần số cố định.
3. Tần số 2700Hz so với tần số 4000Hz như thế nào?
Tần số trung tâm 2700±300Hz thấp hơn tiêu chuẩn 4kHz có trong nhiều bộ rung SMD cỡ nhỏ. Cả hai tần số đều nằm trong phạm vi thính giác tốt của con người. Cao độ thấp hơn có thể mang lại đặc tính âm sắc khác nhau và có thể lan truyền khác nhau thông qua vật liệu vỏ và phổ nhiễu nền. Sự lựa chọn tốt nhất phụ thuộc vào môi trường âm thanh, nhu cầu phân biệt cảnh báo và sở thích của người dùng; thử nghiệm nguyên mẫu được khuyến khích.
4. Bộ rung có thể hoạt động liên tục ở nhiệt độ +105°C không?
Số liệu +105°C thể hiện giới hạn trên của phạm vi hoạt động được chỉ định. Hoạt động liên tục ở nhiệt độ này nằm trong thông số kỹ thuật, nhưng giống như tất cả các linh kiện điện tử, việc tiếp xúc kéo dài với nhiệt độ cao sẽ làm tăng tốc độ lão hóa. Đối với các ứng dụng yêu cầu hoạt động liên tục gần giới hạn, hãy liên hệ với MEIDI để được tư vấn giảm tải và dữ liệu tuổi thọ dự kiến theo cấu hình nhiệt của bạn.
5. Mạch truyền động nào được khuyên dùng để tích hợp vi điều khiển?
MLT‑1365Y‑5V chỉ cần nguồn điện áp DC trong phạm vi 4–7V. Nếu GPIO vi điều khiển 5V có thể cấp nguồn 50mA, thì bộ rung có thể được kết nối trực tiếp. Khi khả năng dòng điện GPIO thấp hơn, bóng bán dẫn NPN hoặc MOSFET kênh N mức logic được sử dụng làm công tắc phía thấp là giải pháp điển hình. Bộ rung có chứa thiết bị điện tử truyền động bên trong nên không cần điện trở giới hạn dòng điện nối tiếp trên đường dây điện. Đảm bảo điện áp nguồn không bao giờ vượt quá 7V để bảo vệ mạch dao động bên trong.
Đối với các bảng dữ liệu kỹ thuật, đặc tính âm thanh dành riêng cho điện áp, dữ liệu giảm nhiệt, ghi chú về ứng dụng mạch truyền động hoặc các cuộc thảo luận về tùy chỉnh OEM, hãy gửi yêu cầu của bạn thông qua biểu mẫu liên hệ. Kỹ thuật ứng dụng MEIDI thường phản hồi trong vòng một ngày làm việc với tài liệu và định giá theo số lượng.
Công nghệ thông minh MEIDI đã cung cấp các linh kiện âm thanh áp điện và điện từ từ năm 2011. Hoạt động sản xuất của công ty tại Giang Tô tích hợp đúc LCP, cuộn dây tự động, lắp ráp SMD và thử nghiệm âm thanh nội tuyến 100%. Các quy trình ISO 9001 và phòng thí nghiệm chuyên dụng có độ tin cậy hỗ trợ các đảm bảo hiệu suất được công bố cho từng sản phẩm. Khách hàng trong thị trường ô tô, công nghiệp, an ninh và tiêu dùng tin tưởng MEIDI để có chất lượng ổn định và hỗ trợ kỹ thuật đáp ứng.
