Bộ rung hoạt động từ tính 9,6 * 9,6 * 5mm SMD

Tổng quan về sản phẩm

Bộ rung hoạt động từ tính 9,6 * 9,6 * 5 mm SMD là bộ rung hoạt động điện từ tự điều khiển được thiết kế cho các ứng dụng cần phản hồi âm thanh ngay lập tức mà không cần mạch dao động bên ngoài. Với kích thước 9,6 × 9,6 × 5,0 mm, bộ rung hoạt động điện từ 5V SMD này chiếm diện tích cỡ trung bình giúp cân bằng đầu ra âm thanh với những hạn chế về diện tích PCB, khiến nó phù hợp với bảng điều khiển công nghiệp, thiết bị y tế và giao diện thiết bị thương mại nơi không gian bo mạch ở mức cao nhưng tính toàn vẹn của cảnh báo bằng âm thanh không thể bị xâm phạm.

Không giống như các bộ rung thụ động yêu cầu các thành phần trình điều khiển và tạo tín hiệuPWM, MLT-9650Y-5V tích hợp mạch dao động do nhà máy điều chỉnh để tạo ra âm 3000 Hz ổn định ở mức ≥85 dB khi sử dụng điện áp DC trong khoảng 4 V đến 7 V. Kiến trúc này loại bỏ nhu cầu về tài nguyên bộ định thời của bộ vi điều khiển, các giai đoạn điều khiển bóng bán dẫn và các thành phần lọc cảm ứng, giảm cả độ phức tạp của BOM và chu trình xác thực thiết kế. Dòng điện rút ra 30 mA ở 5 V tương thích với các đầu ra mức logic tiêu chuẩn và các tiếp điểm rơle, cho phép điều khiển trực tiếp từ các đầu ra kỹ thuật số PLC, các chân MCU GPIO có khả năng cấp dòng phù hợp hoặc các mạch chuyển mạch đơn giản.

Vỏ LCP màu đen mang lại sự ổn định về kích thước thông qua các cấu hình phản xạ không chì tiêu chuẩn với nhiệt độ cao nhất là 255 ± 5 °C, hỗ trợ dây chuyền lắp ráp SMT tự động mà không cần các giao thức xử lý chuyên dụng. Với phạm vi nhiệt độ hoạt động từ -30 °C đến +70 °C và khả năng bảo quản kéo dài đến -40 °C, MLT-9650Y-5V có thể triển khai trong các môi trường không được kiểm soát bao gồm vỏ viễn thông ngoài trời, thiết bị hậu cần lạnh và các hệ thống phụ bên trong ô tô, nơi chênh lệch nhiệt vượt quá giới hạn ở cấp độ người tiêu dùng.

Thông số kỹ thuật điện

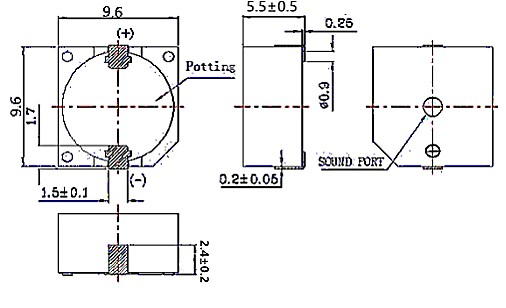

Thông số vật lý & cơ khí

Ứng dụng điển hình

Mô-đun cảnh báo PLC công nghiệp - chỉ báo lỗi và cảnh báo dừng khẩn cấp trong bộ điều khiển logic khả trình và hệ thống điều khiển động cơ trong đó đường ray logic 5 V hoặc 24 V là tiêu chuẩn và bắt buộc phải có phản hồi âm thanh ngay lập tức khi kích hoạt

Thiết bị chẩn đoán y tế - tín hiệu hoàn thành, cảnh báo lỗi và âm báo trạng thái hiệu chuẩn trong máy phân tích để bàn, máy theo dõi bệnh nhân và thiết bị lọc máu trong đó yêu cầu phải quy định khả năng tương thích điện từ và đầu ra nhất quán

Kho lạnh thương mại và hậu cần chuỗi lạnh - cảnh báo mở cửa, thông báo vi phạm nhiệt độ và cảnh báo lỗi máy nén trong tủ đông không cửa ngăn, thùng vận chuyển và kho bảo quản dược phẩm hoạt động ở nhiệt độ môi trường dưới 0

Vỏ viễn thông ngoài trời - phát hiện xâm nhập tủ, cảnh báo mất điện và cảnh báo chênh lệch nhiệt trong các bộ lặp trạm gốc và các nút biên mạng tiếp xúc với điều kiện thời tiết không được kiểm soát

Hệ thống phụ nội thất ô tô - nhắc nhở thắt dây an toàn, chuông đánh lửa và chỉ báo trạng thái sạc trong cụm thiết bị xe điện và cabin xe thương mại, nơi phổ biến xe buýt phụ kiện 5 V

Tại sao chỉ định mô hình này

Khối lượng 1,5 g góp phần ổn định cơ học trong các điều kiện rung phổ biến trong các ứng dụng máy móc công nghiệp và xe cộ. Cụm màng ngăn duy trì đầu ra âm thanh nhất quán dưới tác động cơ học, trong khi chiều cao 5,0 mm cung cấp đủ thể tích khoang bên trong để tạo cộng hưởng 3 kHz hiệu quả.

Sản xuất & Độ tin cậy

MEIDI sản xuất Bộ rung hoạt động từ tính SMD 9,6 * 9,6 * 5 mm trên dây chuyền lắp ráp tự động với thử nghiệm chức năng điện và âm thanh 100%. Mỗi lô sản xuất đều trải qua quá trình xác minh toàn diện về ứng suất cơ học và môi trường:

•Bảo quản ở nhiệt độ cao — 48 giờ ở +80 ± 2 °C, sau đó là phục hồi môi trường xung quanh trong 2 giờ và xác minh thông số đầy đủ

•Bảo quản ở nhiệt độ thấp — 48 giờ ở -30 ± 2 °C, sau đó phục hồi ở môi trường xung quanh trong 2 giờ

•Chu kỳ sốc nhiệt — 5 chu kỳ trong khoảng từ -30 °C đến +80 °C với thời gian dừng 30 phút cho mỗi chu kỳ cực đại

•Chống rung — quét hình sin 10–55 Hz, biên độ 1,0 mm, trục XYZ, tích lũy 0,5 giờ

•Sốc cơ học — rơi tự do 75 cm xuống gỗ cứng 10 mm, 3 lần va chạm

•Độ bền độ ẩm — 48 giờ ở 50 ± 5 °C / 90–95% RH, sau đó là 2 giờ phục hồi ở môi trường xung quanh

•Khả năng chịu nhiệt của mối hàn — 250 ± 5 °C trong 10 ± 0,5 giây với khoảng cách giữa thân và vật hàn là 2,0 mm

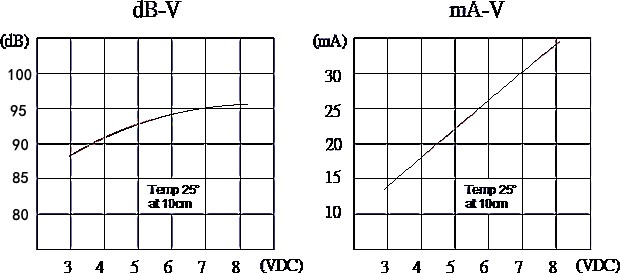

Dữ liệu kiểm tra hàng loạt mẫu xác nhận hiệu suất nhất quán trong thông số kỹ thuật: áp suất âm thanh 94,1--96,1 dB, dòng điện 24,4--26,4 mA, tần số 2987--3011 Hz (tất cả đều nằm trong thông số kỹ thuật 3000 ± 300 Hz), không có khuyết tật về chiều hoặc phân cực.

Liên hệ hỗ trợ kỹ thuật

Để biết bảng dữ liệu kỹ thuật, bản vẽ CAD, yêu cầu mẫu hoặc hướng dẫn tích hợp OEM cho MLT-9650Y-5V, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật MEIDI.

Kỹ thuật ứng dụng MEIDI thường đáp ứng các yêu cầu kỹ thuật trong vòng một ngày làm việc
