Phần tử rung gốm Piezo 12,5mm

Điểm nổi bật chính

Đường kính gốm hoạt động 12,5mm mang lại diện tích bức xạ lớn hơn 29% so với dòng FT‑11T 11,0mm, góp phần tạo ra độ dịch chuyển cao hơn và cải thiện phản hồi tần số thấp từ các thùng loa nhỏ.

Tần số cộng hưởng được chỉ định ở 7,8kHz với dung sai ±10,3%, khoảng cách chặt chẽ hơn mức ±12,8% điển hình của FT‑11T‑7.8A1, giúp duy trì đặc tính âm sắc nhất quán giữa các lô sản xuất.

Điện dung danh định là 12000pF ở 120Hz thể hiện tải điện dung cao rất phù hợp với ổ đĩa điện áp thấp từ dòng 3,3V MCU GPIO trong mô-đun nhúng chạy bằng pin.

Điện trở tương đương được chỉ định ở mức ≤300Ω, thấp hơn 40% so với ≤500Ω của dòng FT‑11T, cho phép cấu trúc liên kết tăng cường cộng hưởng Q cao hơn với hệ số nhân điện áp lớn hơn.

Tổng độ dày là 0,19mm, giữ cho bộ phận này có cấu hình dưới 0,2mm cho phép tích hợp vào các cụm âm thanh siêu mỏng.

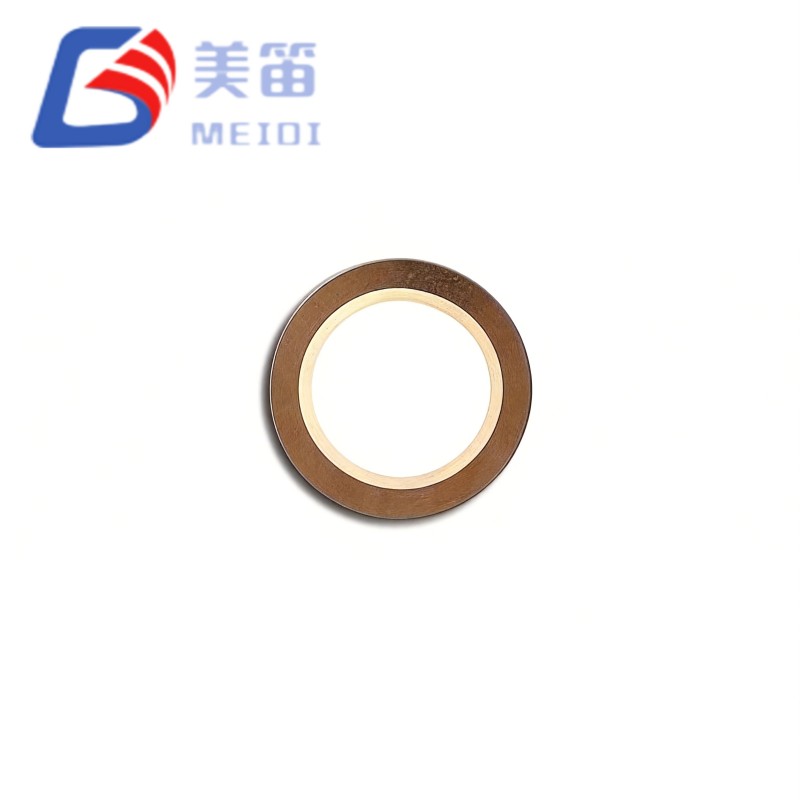

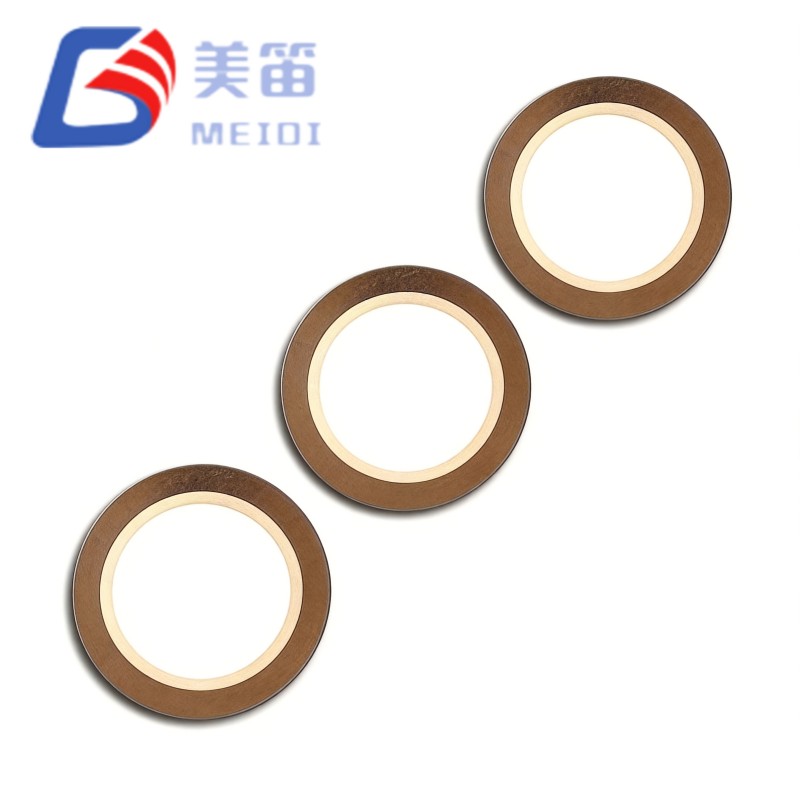

Chất nền bằng đồng với điện cực bạc nung tuân theo cùng một bộ vật liệu được sử dụng trên dòng FT, đảm bảo tính chất nhiệt và khả năng hàn có thể dự đoán được.

Các tính năng chính

Đĩa gốm mở rộng 12,5mm làm tăng diện tích truyền tải hoạt động; mức độ cải thiện âm thanh phụ thuộc vào thiết kế khoang, tải màng và mạch truyền động, nhưng diện tích bổ sung mang lại lợi thế có thể đo lường được trong các mô-đun nhỏ gọn.

Sự thay đổi tần số theo đợt được giới hạn ở ±0,8kHz, hỗ trợ mảng đa phần tử và các dòng sản phẩm tiêu dùng trong đó chất lượng âm đồng nhất là quan trọng.

Điện trở tương đương 300Ω giúp giảm tổn thất giảm chấn cơ học, cho phép các mạch tăng cường cộng hưởng đạt được hệ số Q cao hơn và mức tăng điện áp lớn hơn từ cùng một nguồn cung cấp.

Ở 12000pF, điện dung giống với điện dung của FT‑11T‑7.8A1, do đó, cấu trúc liên kết mạch truyền động tương tự có thể được tái sử dụng khi di chuyển sang phần tử có đường kính lớn hơn.

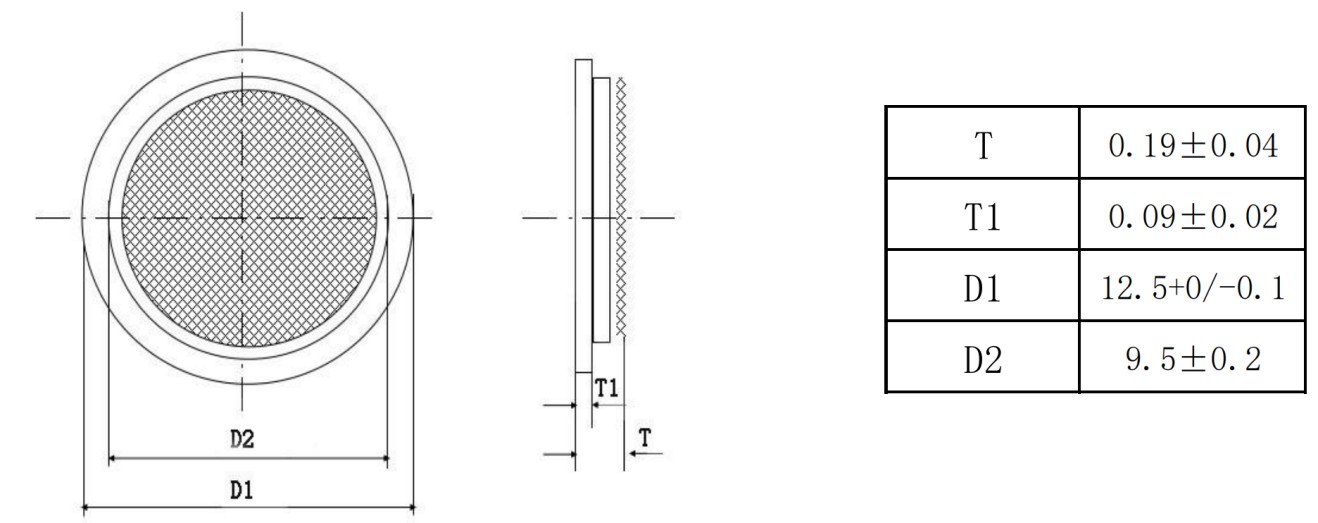

Tổng độ dày 0,19mm, bao gồm lớp PZT 0,09mm trên màng ngăn bằng đồng, cho phép xếp chồng mô-đun âm thanh dưới 1mm và liên kết PCB trực tiếp.

Đường kính điện cực hoạt động 9,5mm được chia tỷ lệ tương ứng với điện cực 9,0mm của FT‑11T‑7.8A1, duy trì sự phân bố điện trường tối ưu cho cộng hưởng 7,8kHz.

Ví dụ ứng dụng

Các thiết bị nhà thông minh như chuông cửa video, loa thông minh và bộ điều nhiệt được hưởng lợi từ diện tích bức xạ lớn hơn, mang lại âm thanh đầy đủ hơn từ các khoang bên trong nhỏ gọn đặc trưng của các sản phẩm này.

Mô-đun âm thanh của thiết bị y tế, bao gồm máy bơm truyền dịch, máy theo dõi bệnh nhân và máy lọc máu, dựa vào khả năng chịu tần số chặt chẽ để tạo ra âm báo nhất quán trên tất cả các thiết bị được sản xuất.

Bảng cảm biến công nghiệp và thiết bị đầu cuối HMI có thể sử dụng điện trở tương đương thấp hơn để thu được áp suất âm thanh cao hơn từ trình điều khiển mạch điều khiển 24V hiện có mà không làm thay đổi các thành phần của tầng truyền động.

Các thiết bị điện tử bên trong ô tô, chẳng hạn như lời nhắc thắt dây an toàn và đèn báo sạc xe điện, có thể đáp ứng mức âm thanh cần thiết từ thể tích khoang nhỏ hơn nhờ diện tích màng chắn tăng lên.

Các thiết bị tiêu dùng như máy giặt và tủ lạnh có thể đạt được âm thanh phát ra tương tự với điện áp truyền động thấp hơn, điều này có thể làm giảm tổng chi phí vật liệu.

Mảng âm thanh đa thành phần và hệ thống thông báo đồng bộ được hưởng lợi từ dải tần hẹp, giúp giảm thiểu cảm giác đập và sự không nhất quán về âm sắc giữa các thiết bị liền kề.

Câu hỏi thường gặp

1. Tôi có thể mong đợi mức tăng hiệu suất nào khi chuyển từ FT‑11T‑7.8A1 sang FT‑12.5T‑7.8A1?

Vùng hoạt động lớn hơn thường làm tăng âm thanh phát ra đối với điện áp và khoang truyền động nhất định. Điện trở tương đương thấp hơn cho phép các mạch tăng cường cộng hưởng đạt được hệ số nhân cao hơn. Sự cải thiện thực tế phụ thuộc vào cấu hình vỏ, màng ngăn và ổ đĩa; MEIDI có thể giúp đánh giá hiệu suất mong đợi với thiết kế cơ khí cụ thể của bạn.

2. Phần tử 12,5mm có cần khoang âm thanh lớn hơn phần tử 11,0mm không?

Khoang sâu hơn thường có lợi khi đường kính phần tử tăng lên vì nó cung cấp tải tốt hơn ở tần số cộng hưởng. Đường kính khoang cũng phải lớn hơn đĩa gốm để tránh kẹp rung động hướng tâm. Đối với các thiết kế cực kỳ nhỏ gọn, việc liên kết phần tử với một tấm kim loại mỏng hoạt động như một bộ tản nhiệt phân tán có thể là một giải pháp thay thế.

3. Tại sao điện trở tương đương lại thấp hơn dòng FT‑11T?

Sự giảm thiểu này đến từ diện tích điện cực lớn hơn và độ dày được tối ưu hóa của lớp PZT cho định dạng 12,5mm. Điện trở thấp hơn giúp cải thiện hệ số chất lượng của mạch tăng cường cộng hưởng nhưng cũng làm tăng dòng điện tuần hoàn trong bể; cuộn cảm phải có kích thước để xử lý dòng điện cao hơn này.

4. Có thể sử dụng FT‑12.5T‑7.8A1 cùng với phần tử FT‑11T trong mảng đa tần số không?

Có, nhưng các đường kính khác nhau yêu cầu kích thước khoang và mặt đế PCB riêng biệt. Khi các tần số cộng hưởng khác nhau được điều khiển đồng thời, tần số nhịp có thể nghe được có thể được tạo ra. Để vận hành hai âm sắc rõ ràng, tốt hơn là nên điều khiển các phần tử một cách tuần tự hoặc chọn các tần số cách nhau ít nhất 3kHz. Nếu cần có sự kết hợp pha thì các trở kháng bức xạ khác nhau phải được tính đến trong thiết kế khoang.

5. Cần có những thay đổi nào về bố cục PCB để sử dụng FT‑12.5T‑7.8A1?

Phần đất đồng dưới đĩa sứ phải được mở rộng từ 11,0mm lên 12,5mm, giữ nguyên chiều rộng vòng hình khuyên để hàn hoặc gắn epoxy dẫn điện. Lỗ hở ở giữa, nếu được sử dụng, phải tăng từ khoảng 3,0 mm lên 4,0 mm. Khu vực ngăn chặn thành phần bên dưới phần tử phải có đường kính khoảng 13,5mm. Các giá trị thành phần mạch truyền động có thể giữ nguyên nhưng có thể cần phải đánh giá lại cuộn cảm để xử lý dòng điện tuần hoàn cao hơn trong thiết kế tăng cường.
