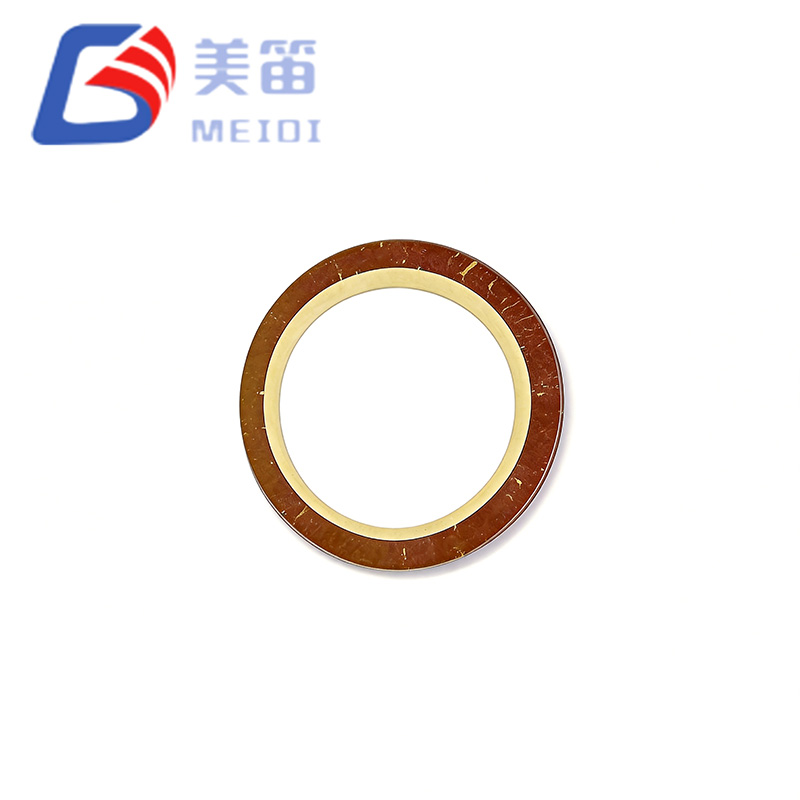

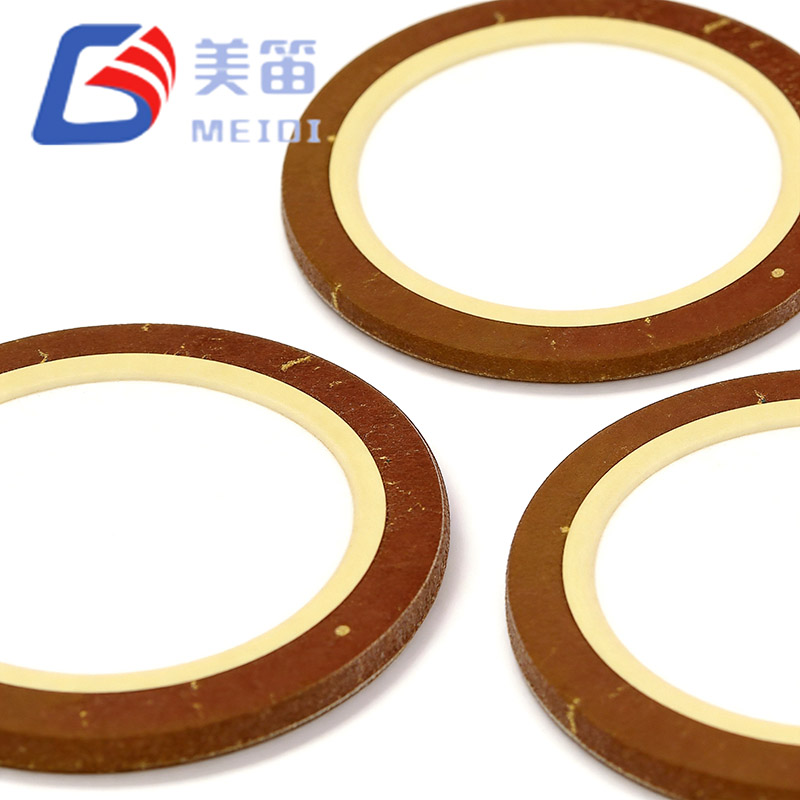

Phần tử Buzzer gốm Piezo 11mm

Đặc điểm cốt lõi

Tần số cộng hưởng 7,8kHz nằm trong phạm vi vừa dễ nhận biết vừa ít bị tiếng ồn môi trường tần số thấp che khuất, rất hữu ích cho các sản phẩm y tế và tiêu dùng trong nhà.

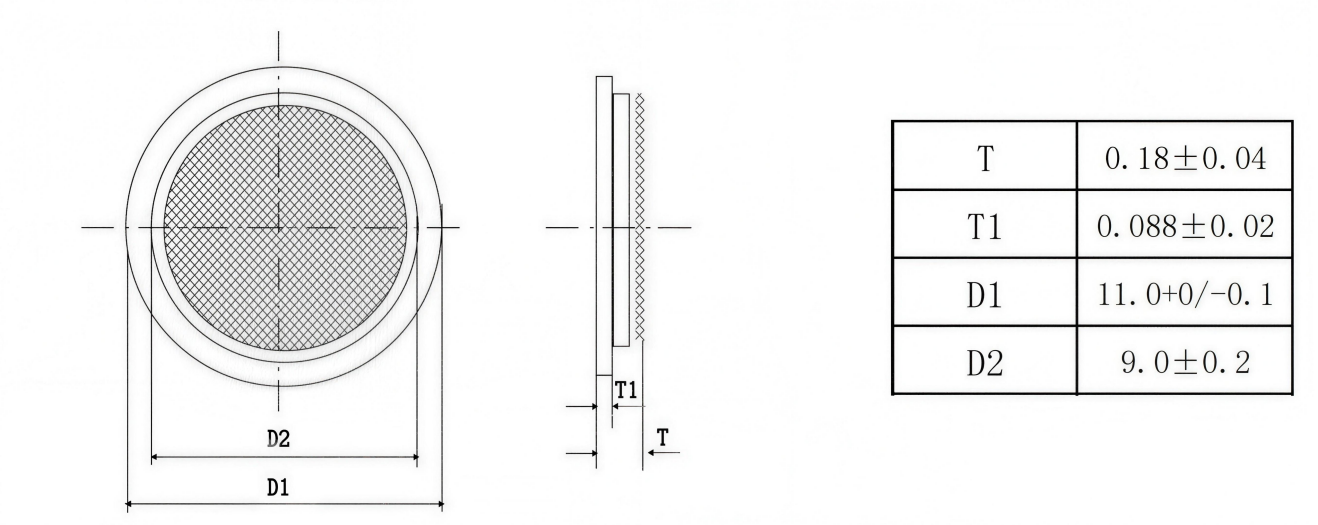

Với độ dày chỉ 0,18mm, lớp gốm và chất nền có thể được liên kết trực tiếp với PCB hoặc màng chắn kim loại mỏng, cho phép toàn bộ cụm tạo âm thanh có chiều cao dưới 1mm.

Điện dung 12000pF, được đo ở tần số 120Hz, mang lại tải điện dung cao giúp giảm sự dao động điện áp cần thiết để đạt được mức áp suất âm thanh nhất định, giúp cho việc truyền động trực tiếp 3,3V xung điện trở nên khả thi.

Chất nền bằng đồng mang lại khả năng dẫn nhiệt tốt, giúp ổn định tần số cộng hưởng trong quá trình hoạt động liên tục và mang lại bề mặt đáng tin cậy để hàn hoặc gắn epoxy dẫn điện.

Điện trở tương đương ≤500Ω hạn chế độ cản cơ học, cho phép mạch tăng cường cộng hưởng LC đạt hệ số Q cao hơn và tạo ra âm thanh phát ra lớn hơn từ điện áp nguồn thấp.

Phạm vi nhiệt độ hoạt động từ -20°C đến +70°C bao gồm các môi trường điển hình của thiết bị điện tử tiêu dùng, thiết bị y tế và cảm biến công nghiệp.

Ứng dụng điển hình

Các thiết bị đeo thông minh, bao gồm máy theo dõi thể dục và đồng hồ thông minh, trong đó cấu hình 0,18mm giúp duy trì độ dày tổng thể mỏng của sản phẩm đồng thời cung cấp âm báo rõ ràng.

Các công cụ chẩn đoán y tế di động như máy đo lượng đường, máy đo nồng độ oxy trong mạch và nhiệt kế kỹ thuật số, được hưởng lợi từ chỉ báo âm thanh điện áp thấp, đơn giản mà không gây thêm cồng kềnh.

Các nút cảm biến IoT, từ cảm biến cửa/cửa sổ đến thiết bị phát hiện rò rỉ nước, trong đó phần tử có thể được điều khiển trực tiếp bởi MCU 3,3V và âm thanh đủ khác biệt để có thể nhận thấy trong môi trường gia đình.

Cảm biến tiệm cận công nghiệp và bảng tự động hóa nhỏ cần bộ phận phản hồi âm thanh nhỏ gọn tương thích với quy trình lắp ráp xuyên lỗ và SMD tiêu chuẩn.

Bảng điều khiển thiết bị tiêu dùng trong các sản phẩm như lò vi sóng, máy giặt và bếp từ, trong đó phần tử trần có thể được tích hợp một cách tiết kiệm chi phí vào PCB hiện có.

Đồ chơi và các thiết bị điện tử mới lạ yêu cầu thiết bị phát âm thanh đơn giản, rẻ tiền để tạo ra phản hồi tương tác, âm nhạc hoặc âm thanh cảnh báo.

Câu hỏi thường gặp

1. Nên sử dụng phương pháp lắp nào cho FT‑11T‑7.8A1?

Epoxy bạc dẫn điện là lựa chọn phổ biến nhất để gắn PCB vĩnh viễn vì nó tránh được ứng suất nhiệt mà hàn có thể đặt lên lớp gốm mỏng. Nếu ưu tiên kết nối hàn thì chỉ nên truyền nhiệt lên cạnh đế bằng đồng, giữ nhiệt độ đầu dưới 280°C không quá ba giây. Việc duy trì tiếp điểm lò xo cũng được sử dụng khi phần tử cần có thể thay thế tại hiện trường.

2. So sánh âm thanh 7,8kHz với âm thanh rung tần số thấp hơn như thế nào?

Ở tần số 7,8kHz, bước sóng đủ ngắn để hoạt động hiệu quả từ các khoang rất nhỏ, tuy nhiên tần số vẫn thấp hơn nhiều so với phạm vi siêu âm nơi tính định hướng trở nên cực đoan và khả năng nhận biết giảm xuống. Trong thực tế, âm thanh này có thể nghe rõ ràng trong một căn phòng thông thường và không dễ bị nhầm lẫn với tiếng ồn cơ học từ quạt hoặc động cơ.

3. FT‑11T‑7.8A1 có thể chạy liên tục không?

Có, có thể hoạt động liên tục trong phạm vi từ -20°C đến +70°C. Khi được điều khiển trực tiếp từ GPIO 3,3V mà không tăng LC, khả năng tự sưởi ấm là không đáng kể. Ở điện áp điều khiển cao hơn thu được thông qua tăng cường cộng hưởng, chất nền bằng đồng sẽ tản nhiệt đủ hiệu quả để ngăn chặn sự lệch tần số trong các thùng loa mở hoặc thông gió. Đối với các thiết kế kín, có thể nên giảm chu kỳ làm việc hoặc điện áp truyền động thấp hơn; MEIDI có thể cung cấp dữ liệu trọn đời cho các điều kiện hoạt động cụ thể.

4. Có sẵn mẫu điện cực hoặc vật liệu nền tùy chỉnh không?

Đúng. Trong khi cấu hình tiêu chuẩn sử dụng điện cực bạc toàn mặt trên đĩa đồng thau, MEIDI có thể cung cấp các mẫu điện cực phân đoạn, đường kính thay thế, lớp hoàn thiện điện cực bằng niken hoặc vàng để cải thiện khả năng chống ăn mòn và các chất nền được làm từ thép không gỉ hoặc đồng phốt pho. Các đơn đặt hàng tùy chỉnh phải được xem xét kỹ thuật, số lượng tối thiểu và thời gian thực hiện kéo dài.

5. Dung sai điện dung ảnh hưởng như thế nào đến mạch tăng cường cộng hưởng LC?

Điện dung danh nghĩa 12000pF được chỉ định ở tần số 120Hz; ở tần số 7,8kHz, điện dung hiệu dụng giảm nhẹ. Đối với thiết kế tăng cường LC thực tế, một cuộn cảm khoảng 4,7mH đến 10mH thường được sử dụng cùng với một tụ điện song song nhỏ để đáp ứng dung sai ±30%. MEIDI cung cấp điện dung đo thực tế của từng đơn vị mẫu, cho phép các nhà thiết kế chọn giá trị điện cảm chính xác cho nguyên mẫu của họ.
