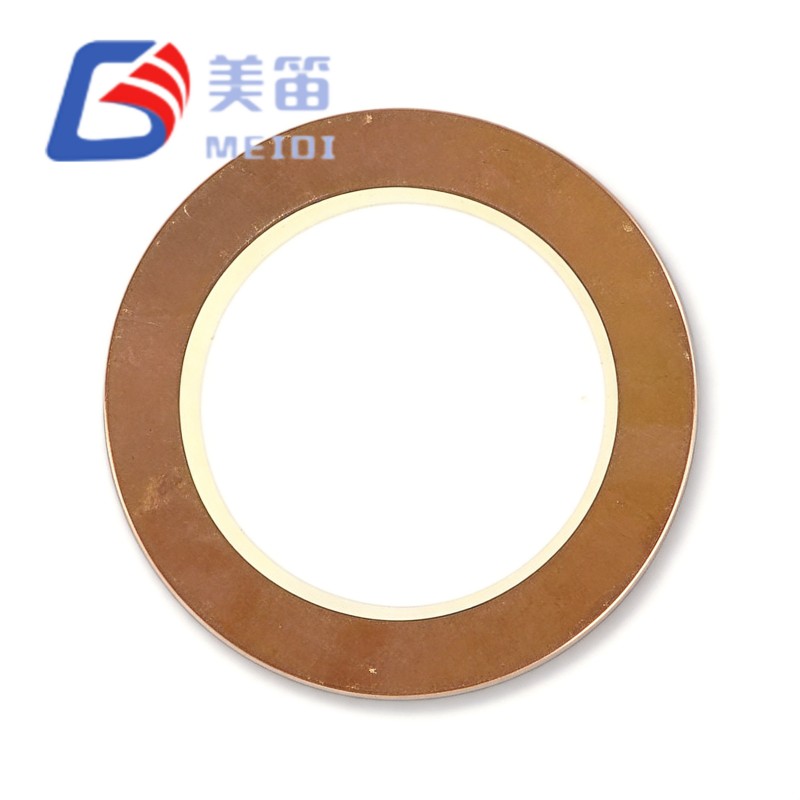

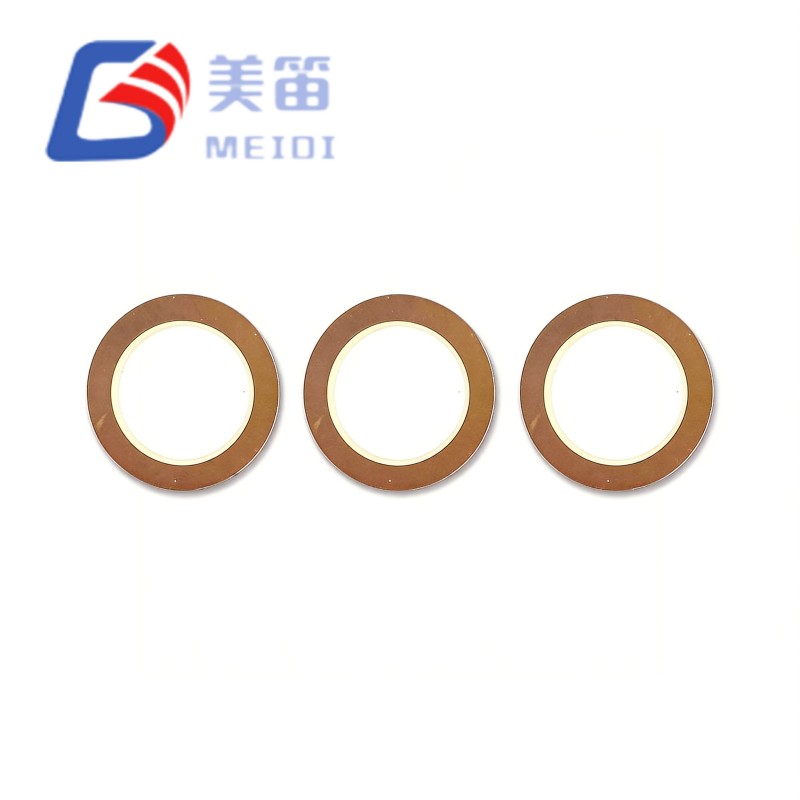

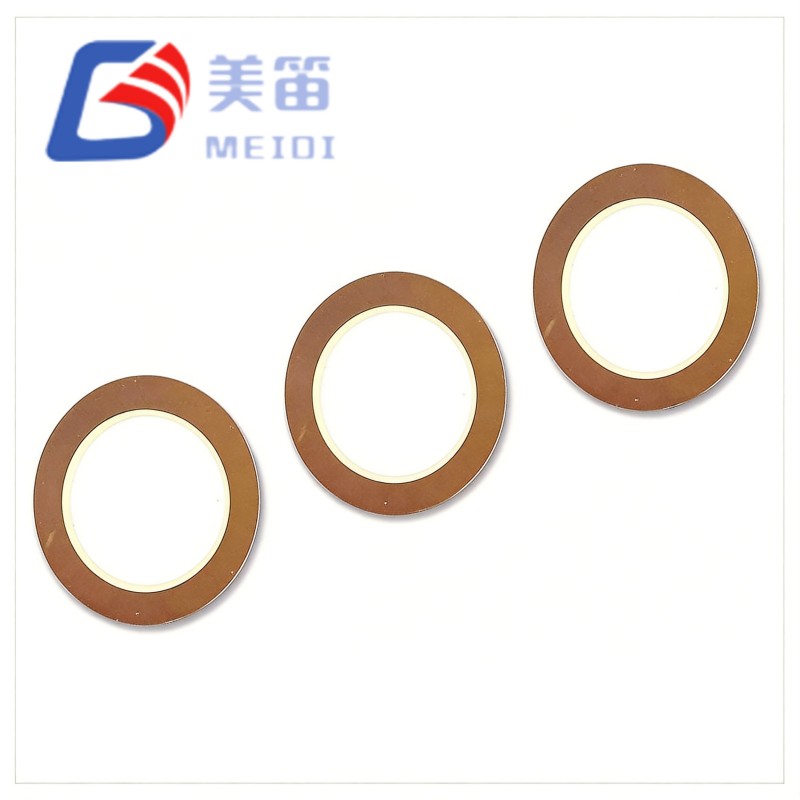

Phần tử gốm Piezo bằng đồng thau 11mm là phần tử áp điện có chất nền bằng đồng được điều chỉnh ở tần số 9,0kHz, được thiết kế cho các mô-đun âm thanh nhúng được hưởng lợi từ âm cảnh báo có âm vực cao hơn, sắc nét hơn. Đường kính 11,0mm và độ dày 0,18mm của nó phù hợp với dấu chân cơ học của biến thể FT‑11T 7,8kHz, do đó, một bố cục PCB và khoang vỏ duy nhất có thể hỗ trợ cả hai tần số. Điện dung 12000pF và điện trở tương đương ≤500Ω cho phép phần tử được điều khiển hiệu quả từ nguồn điện áp thấp, trực tiếp từ chân MCU 3,3V hoặc thông qua mạch tăng cường LC đơn giản.
Tần số cộng hưởng được đặt ở mức 9,0kHz với dung sai lô là ±11,1%, mang lại âm sắc sắc nét hơn và khẩn cấp hơn so với các lựa chọn thay thế tần số thấp hơn, có thể hỗ trợ phân biệt cảnh báo trong các hệ thống nhiều âm sắc.
Đường kính 11,0mm và tổng độ dày 0,18mm giúp phần tử này có thể hoán đổi cơ học với FT‑11T‑7.8A1, cho phép đánh giá tần số A/B mà không cần sửa đổi mẫu đất hoặc vỏ bọc PCB.
Điện dung danh nghĩa 12000pF ở 120Hz cung cấp tải điện dung cao giúp giảm yêu cầu điện áp ổ đĩa, giúp cho việc điều khiển MCU 3,3V trực tiếp trở nên khả thi trong các mô-đun chạy bằng pin bị giới hạn về không gian.
Đường kính điện cực hoạt động là 8,0mm, giảm so với 9,0mm được sử dụng trên mẫu 7,8kHz, tập trung điện trường để cải thiện khả năng ghép cơ điện ở mức cộng hưởng cao hơn.
Chất nền bằng đồng với điện cực bạc nung duy trì cùng tiêu chuẩn về độ dẫn nhiệt và khả năng hàn như các sản phẩm còn lại của dòng FT‑11T, đảm bảo hoạt động lắp ráp có thể dự đoán được.
Điện trở tương đương ≤500Ω hỗ trợ các mạch tăng cường cộng hưởng LC Q cao, cho phép đạt được mức áp suất âm thanh trên 75dB từ công suất truyền động tối thiểu.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Yếu tố gốm áp điện | — |
| Người mẫu | FT‑11T‑9.0A1 | — |
| Tần số cộng hưởng | 9,0 ± 1,0 kHz | Không khí tự do, 25oC |
| Dung sai tần số | ±11,1 % | Tính nhất quán của lô |
| Điện dung miễn phí | 12000 ± 30% pF | Ở 120 Hz, 1Vrms, 25oC |
| Điện trở tương đương | 500 Ω | Ở tần số cộng hưởng |
| Mất điện môi (tanδ) | 5 % | Ở 120 Hz, 1Vrms |
| Vật liệu nền | Thau | — |

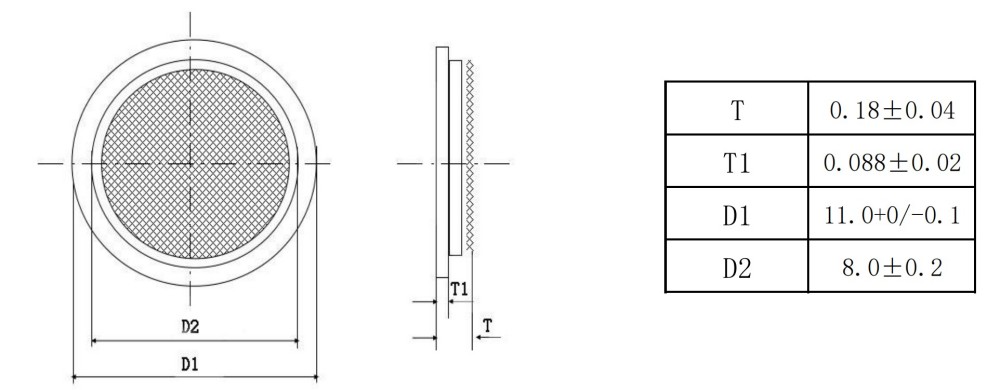

| Đường kính đĩa gốm (D1) | 11,0 +0 / -0,1mm | — |
| Đường kính điện cực hoạt động (D2) | 8,0 ± 0,2 mm | — |
| Tổng độ dày (T) | 0,18 ± 0,04 mm | Gốm + chất nền |
| Độ dày gốm (T1) | 0,088 ± 0,02 mm | lớp PZT |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Vật liệu điện cực | Bạc (tiêu chuẩn) | Bột bạc nung |
| Điện trở cách điện | ≥ 100 MΩ (điển hình) | Ở 100VDC, 25oC |
Các thiết bị đeo đa âm, chẳng hạn như máy theo dõi thể dục và đồng hồ thông minh, trong đó âm 9,0kHz đóng vai trò là cảnh báo tần số cao riêng biệt cho các thông báo ưu tiên cùng với bộ rung tần số thấp hơn.
Các thiết bị chẩn đoán y tế di động được hưởng lợi từ hệ thống phân cấp âm sắc, sử dụng 9,0kHz cho các cảnh báo quan trọng và 7,8kHz cho các tín hiệu thông tin trên cùng một PCB.
Các nút cảm biến IoT mật độ cao, bao gồm cảm biến cửa/cửa sổ và thiết bị phát hiện rò rỉ nước, trong đó tần số cơ bản 9,0kHz giúp giảm nhiễu âm thanh với sóng hài không dây 2,4GHz.
Bảng điều khiển cảm ứng HMI công nghiệp sử dụng tần số kép để phản hồi cho người vận hành, ví dụ như tiếng bíp xác nhận 7,8kHz và cảnh báo lỗi 9,0kHz được tạo ra từ các dấu chân cơ học giống hệt nhau.
Bảng điều khiển thiết bị tiêu dùng trong lò vi sóng, máy giặt và tủ lạnh, nơi âm thanh cao hơn giúp loại bỏ tiếng ồn xung quanh nhà bếp hiệu quả hơn.
Đồ chơi điện tử và giáo dục yêu cầu âm thanh nốt cao đơn giản để phản hồi phím nhạc hoặc phản hồi học tập mang tính tương tác.
| Mục tiêu thiết kế | Ưu điểm FT‑11T‑9.0A1 |
| Thêm âm thứ hai mà không cần thiết kế lại cơ học | Phần tử này có chung đường bao 11,0×0,18mm với biến thể 7,8kHz, do đó, có thể sử dụng cùng một kiểu đất và khoang cho cả hai tần số. |
| Đạt được chất lượng nhận thức sắc nét hơn, khẩn cấp hơn | Cộng hưởng 9,0kHz tạo ra âm thanh sắc nét hơn, dễ dàng phân biệt với tiếng ồn tần số thấp hơn, giúp nó phù hợp với các cảnh báo lỗi và mức độ ưu tiên. |
| Giảm nhiễu điện từ với hệ thống RF | Các sóng hài cơ bản và bậc thấp của nó thấp hơn nhiều so với các dải ISM điển hình; hiệu suất thực tế của EMC phụ thuộc vào cách bố trí mạch điều khiển, nhưng việc lựa chọn tần số vốn dĩ là vô hại. |
| Duy trì khớp nối hiệu quả ở mức cộng hưởng cao hơn | Điện cực hoạt động 8.0mm được tối ưu hóa cho chế độ 9.0kHz, tập trung điện trường để giữ hệ số ghép cao dù tần số tăng lên. |
| Đơn giản hóa việc quản lý BOM tần số kép | Cả hai mẫu 7,8kHz và 9,0kHz đều có chung thông số kỹ thuật về điện dung và điện trở, cho phép sử dụng một giá trị cuộn cảm tăng LC duy nhất với các điều chỉnh điều chỉnh nhỏ. |
| Vừa vặn trong các cụm siêu mỏng | Cấu hình 0,18mm, kết hợp với đế đồng thau 0,5mm, cho phép ngăn xếp âm thanh hoàn chỉnh duy trì chiều cao dưới 1mm. |
Công nghệ thông minh MEIDI đã sản xuất các linh kiện gốm áp điện từ năm 2011. Công ty vận hành một cơ sở tích hợp theo chiều dọc ở Giang Tô, Trung Quốc, nơi việc xử lý bột gốm, đúc băng, in lụa điện cực, thiêu kết và phân cực ở nhiệt độ cao đều được thực hiện ngay trong nhà. Sự tích hợp này, cùng với hệ thống chất lượng được chứng nhận ISO9001, đảm bảo các đặc tính điện có thể lặp lại và khả năng truy xuất nguồn gốc theo lô đầy đủ cho mọi bộ phận được vận chuyển.
Phần tử gốm Piezo đồng thau 11mm được sản xuất trên cùng nền tảng sản xuất với FT‑11T‑7.8A1, với các điều khiển quy trình thống kê được điều chỉnh cho phù hợp với mục tiêu 9,0kHz. Mỗi lô sản xuất đều phải được kiểm tra tần số cộng hưởng 100% trong máy phân tích trở kháng không khí tự do và các thiết bị nằm ngoài cửa sổ 9,0±1,0kHz sẽ bị loại bỏ. Điện dung được sàng lọc ở tần số 120Hz và 1Vrms, điện trở tương đương được xác minh ở mức 500Ω và tổn thất điện môi được giữ ở mức dưới 5%. Kiểm tra kích thước bao gồm đường kính gốm, đường kính điện cực và tổng độ dày. Lão hóa nhiệt ở +70°C trong 48 giờ xác nhận độ ổn định phân cực và khả năng hàn được xác minh theo J‑STD‑002. Một mã lô được khắc trên cạnh đế liên kết từng thiết bị với lô ép, hồ sơ thiêu kết và hồ sơ thử nghiệm, được lưu trữ trong mười năm.
1. Tôi có thể thả trực tiếp FT‑11T‑9.0A1 vào bảng mạch được thiết kế cho phiên bản 7,8kHz không?
Về mặt máy móc thì có. Cả hai phần tử đều có cùng đường kính 11,0mm và độ dày 0,18mm, do đó không cần thay đổi PCB hoặc vỏ. Về mặt điện, mạch truyền động phải được điều chỉnh lại. Nếu thiết kế hiện tại của bạn sử dụng cuộn cảm 6,8mH được tối ưu hóa cho 7,8kHz thì giá trị gần hơn 4,7mH sẽ phù hợp hơn với cộng hưởng 9,0kHz; Ngoài ra, tụ điện điều chỉnh song song có thể giảm từ 330pF xuống 220pF. Nếu không điều chỉnh lại, mức áp suất âm thanh có thể giảm 8–12dB.
2. Tại sao điện cực hoạt động lại nhỏ hơn trên mẫu 7,8kHz?
Điện cực 8,0mm (so với 9,0mm trên FT‑11T‑7.8A1) tối ưu hóa khớp nối cơ điện để có độ cộng hưởng cao hơn. Diện tích điện cực nhỏ hơn so với thể tích gốm giúp cải thiện tính đồng nhất của điện trường và giảm nhiễu chế độ xuyên tâm, giúp phần tử duy trì đầu ra âm thanh tương đương mặc dù tần số cao hơn.
3. Hoạt động ở tần số 9.0kHz có tạo ra bất kỳ sự cố EMC nào cho thiết bị IoT không dây không?
Sóng hài cơ bản và sóng hài bậc thấp của nó thấp hơn nhiều so với các dải tần RF thông thường, do đó bản thân tần số không phải là nguồn gây nhiễu trực tiếp. Tuy nhiên, các cạnh chuyển đổi nhanh của bộ truyền động điều khiển bằng sóng vuông có thể tạo ra nhiễu băng thông rộng. Khuyến nghị thực hành EMC tiêu chuẩn, chẳng hạn như đặt một tụ điện tách gốm trên phần tử và thêm một điện trở nối tiếp trên đầu ra trình điều khiển để làm chậm các biên. Quét đầu dò trường gần xung quanh mạch truyền động trong quá trình kiểm tra trước khi tuân thủ là một bước thận trọng để đạt được chứng nhận FCC hoặc CE.
4. So sánh chủ quan âm 9,0kHz với âm 7,8kHz?
Sự khác biệt về âm lượng cảm nhận được là tối thiểu. Âm 9,0kHz thường được mô tả là sắc nét hơn và thu hút sự chú ý hơn, có thể hữu ích cho báo thức, trong khi âm 7,8kHz có phần nhẹ nhàng hơn và ít xâm phạm hơn. Trong môi trường có nhiều tiếng ồn tần số thấp, 9,0kHz có thể mang lại khả năng nghe tốt hơn một chút.
5. Phần tử này có phù hợp để chơi các giai điệu hoặc nhiều tần số không?
Phần tử gốm Piezo đồng thau 11mm là một thiết bị cộng hưởng băng tần hẹp và công suất đầu ra của nó giảm đáng kể khi tắt cộng hưởng. Có thể thực hiện được các mẫu tiếng bíp đơn giản bằng cách sử dụng phím bật-tắt của sóng mang 9,0kHz nhưng việc tạo ra một loạt các nốt nhạc với âm lượng nhất quán là không thực tế. Đối với các ứng dụng du dương, máy tạo âm thanh áp điện có đáp ứng tần số rộng hơn hoặc loa động thu nhỏ sẽ là lựa chọn tốt hơn.
Để biết hướng dẫn tích hợp PCB, đề xuất thiết kế khoang, điều chỉnh mạch tăng cường LC cho 9,0kHz, tư vấn triển khai tần số kép hoặc định giá theo số lượng, hãy gửi yêu cầu của bạn thông qua biểu mẫu liên hệ. Kỹ thuật ứng dụng MEIDI thường phản hồi trong vòng một ngày làm việc với tài liệu kỹ thuật, mô hình mô phỏng và đơn vị đánh giá mẫu kèm theo dữ liệu thử nghiệm riêng lẻ.
