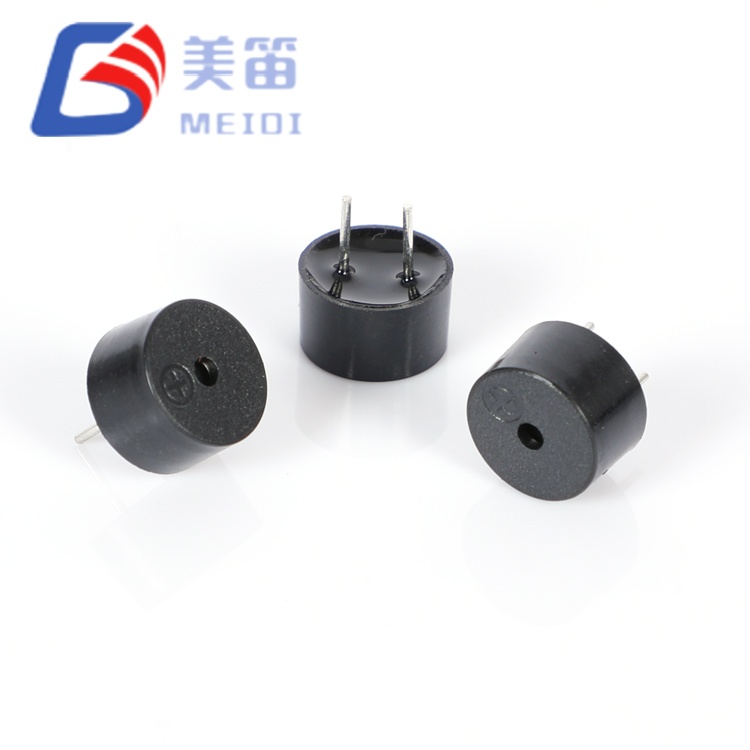

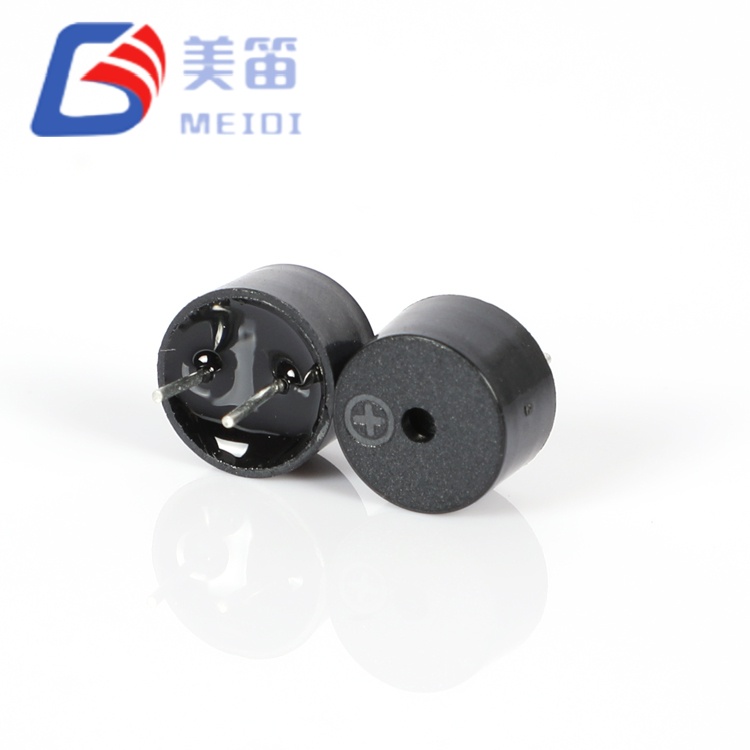

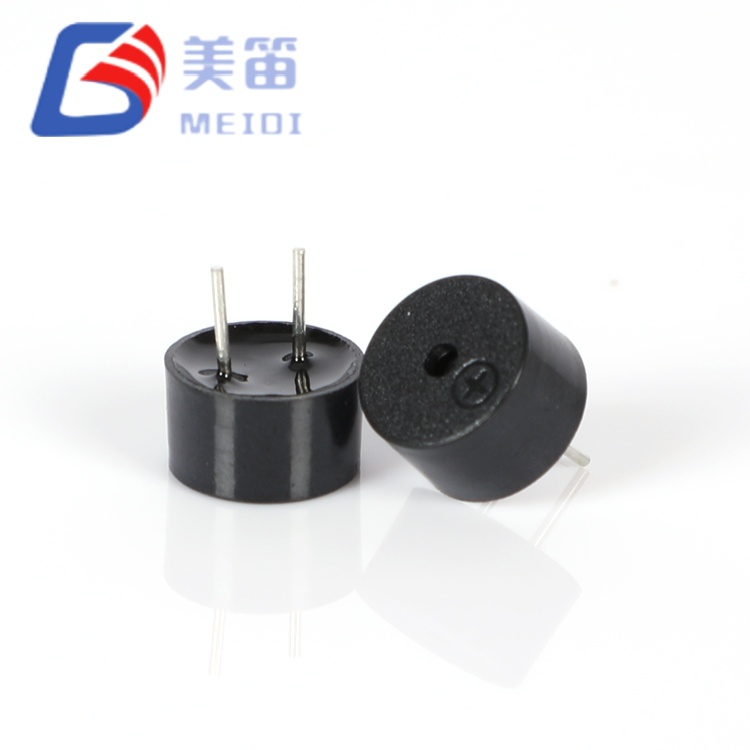

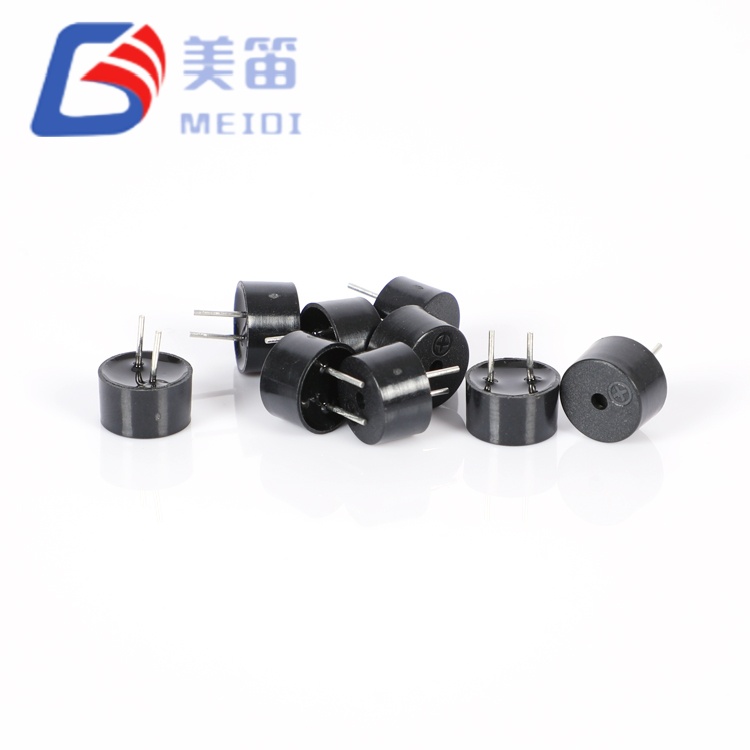

Bộ rung thụ động từ tính 9*4.2mm bao gồm ba bộ rung điện từ thụ động dùng chung nền tảng cơ học xuyên lỗ 9.0×5.5mm, cho phép lựa chọn điện áp, trở kháng và tần số mà không cần thay đổi bố cục PCB. Dòng sản phẩm này giải quyết thách thức mua sắm thường xuyên: các kỹ sư thường phải đối mặt với sự cân bằng giữa điện áp truyền động, mức tiêu thụ dòng điện và đặc tính âm thanh buộc phải thiết kế lại cơ khí tốn kém khi lựa chọn ban đầu tỏ ra dưới mức tối ưu.
Được sản xuất tại cơ sở Giang Tô của MEIDI, những bộ rung thụ động này yêu cầu kích thích AC bên ngoài - thường là tín hiệu sóng vuông hoặc tín hiệu điều khiển từ bộ vi điều khiển hoặc trình điều khiển chuyên dụng. Dấu chân thống nhất có nghĩa là các mẫu lỗ, vùng ngăn cách và mô hình âm thanh bao vây giống hệt nhau được áp dụng trên tất cả các biến thể; chỉ có mạch điều khiển và mục hàng BOM là khác nhau. Vỏ PBT màu đen chịu được sóng hàn ở 255°C và gia công lại thủ công ở 360°C, khiến dòng sản phẩm này phù hợp cho cả việc lắp ráp tự động khối lượng lớn và sửa chữa thiết bị cũ.
Sê-ri QMB‑09B giải quyết hạn chế chung về thiết kế: nhu cầu đánh giá nhiều kiến trúc truyền động mà không cần cam kết thay đổi công cụ cơ khí. Cả ba biến thể đều có đường kính 9,0 mm, chiều cao 5,5 mm, khoảng cách chân cắm và vật liệu vỏ giống hệt nhau — chỉ có trở kháng cuộn dây, tần số cộng hưởng và định mức điện áp là khác nhau.
QMB‑09B‑03 (16Ω, 1,5–4,5V, 2,7kHz) hướng tới các ứng dụng cấp nguồn pin và mức logic điện áp thấp trong đó ưu tiên ổ đĩa GPIO MCU trực tiếp. Điện trở cuộn dây thấp hơn của nó lấy ra nhiều dòng điện hơn từ đường ray 3,3V, tạo ra SPL trên mỗi volt cao hơn so với các giải pháp thay thế có trở kháng cao hơn ở cùng điện áp truyền động.
QMB‑09B‑05 (42Ω, 3–7V, 2,7kHz) phục vụ các bus phụ kiện ô tô và công nghiệp 5V, nơi giảm dòng điện tiêu thụ (<60mA so với ≤80mA) giúp dễ dàng quản lý nhiệt và tải nguồn điện. Trở kháng cao hơn cũng giúp kết nối tốt hơn với đầu ra logic 5V, giảm nguy cơ quá dòng ở tầng đầu ra.
QMB‑09B‑05 4KHZ (42Ω, 3–7V, 4,0kHz) mang lại khả năng tương thích điện áp tương tự với đặc tính âm tần số cao hơn cho các ứng dụng mà 2,7kHz không phù hợp — chẳng hạn như thiết bị y tế yêu cầu âm cảnh báo sắc nét, bảng bảo mật cần phân biệt âm sắc hoặc thiết bị điện tử tiêu dùng yêu cầu xây dựng thương hiệu âm thanh.
Cả ba biến thể đều có chung cấu hình chốt xuyên lỗ và khối lượng 0,71 g, đảm bảo hoạt động cơ học ổn định khi rung và sốc. Vỏ PBT được thiết kế đặc biệt cho môi trường lắp ráp xuyên lỗ, nơi phổ biến hàn sóng và gia công lại thủ công, mang lại độ ổn định nhiệt vượt trội so với các giải pháp thay thế LCP được tối ưu hóa cho quy trình nung lại.
| tham số | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Điện áp định mức | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Điện áp hoạt động | 1,5 – 4,5V | 3 – 7V | 3 – 7V |
| Điện trở cuộn dây | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | 80 mA | ≤ 60 mA | ≤ 60 mA |
| Phạm vi SPL mẫu | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Phạm vi hiện tại mẫu | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Khả năng tương thích ổ đĩa | 3,3 V MCU GPIO, Li‑ion | Logic 5V, xe buýt công nghiệp | Logic 5V, xe buýt công nghiệp |
| Ứng dụng điển hình | Dụng cụ cầm tay, đồng hồ thông minh, thiết bị tiêu dùng | Báo động công nghiệp, phụ kiện ô tô, module PLC | Thiết bị y tế, bảng bảo mật, hệ thống phân biệt giai điệu |
Nền tảng cơ học thống nhất – cấu hình chốt và dấu chân 9,0×5,5mm giống hệt nhau trên tất cả các biến thể; đánh giá các lựa chọn điện mà không cần sửa đổi bố cục PCB
Ghép nối trở kháng được tối ưu hóa về điện áp – 16Ω để đơn giản hóa việc truyền động trực tiếp 3,3V; 42Ω cho hiệu suất dòng điện giảm 5V
Âm thanh có thể lựa chọn tần số – 2,7kHz cho cảnh báo tần số thấp; 4,0kHz cho âm thanh rõ ràng ở tần số cao hơn
Vỏ PBT có khả năng chịu sửa chữa – chịu được hàn sóng ở 255°C, hàn thủ công ở 360°C và làm lại nhiều lần mà không làm suy giảm âm thanh
Dấu chân xuyên lỗ tương thích với di sản – thay thế thả vào cho các bộ rung tiêu chuẩn công nghiệp 9mm và 12 mm lỗi thời
Truy xuất nguồn gốc toàn bộ lô – đánh dấu mã lô cho phép lưu giữ 10 năm ngày sản xuất, dữ liệu thử nghiệm và hồ sơ lô nguyên liệu thô
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 3 V (AC) | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 1,5 – 4,5V (AC) | Đỉnh tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3 V, 2700 Hz, 10 cm |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 16 ± 5 Ω | Ở 25oC, DC |
| Hoạt động hiện tại | 80 mA | Ở 3 V, 2700 Hz |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

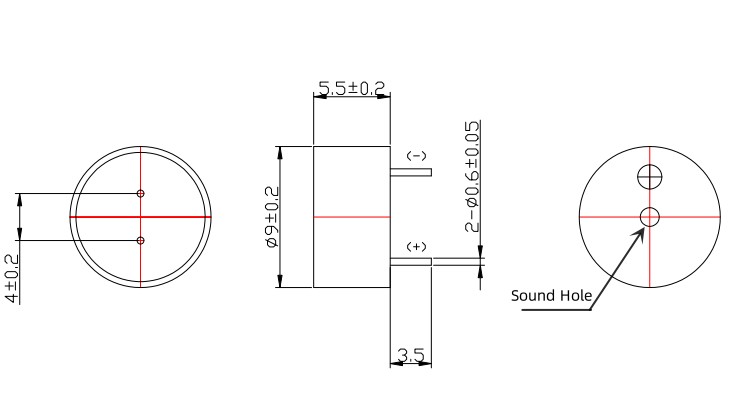

| Kích thước (Dia × H) | 9,0 × 5,5mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | UL94 V-0 |
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 5 V (AC) | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 3 – 7V (AC) | Đỉnh tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 5 V, tần số cộng hưởng, 10 cm |
| Tần số cộng hưởng | 2700 ± 300 Hz / 4000 ± 300 Hz | Ở điện áp định mức |
| Điện trở cuộn dây | 42 ± 5 Ω | Ở 25oC, DC |
| Hoạt động hiện tại | ≤ 60 mA | Ở mức 5 V |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 5,5mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | UL94 V-0 |
| Phương pháp | Nhiệt độ | Thời gian | Số lượt tối đa |
| hàn lại | 245 ± 15oC | 180oC làm nóng trước 40–70 giây; 245oC 3 giây | 3 |
| Hàn sóng ★ | 255 ± 15oC | 4–6 giây | 2–3 |
| Hàn thủ công ★ | 360 ± 10oC | 2–5 giây | 2–3 |
★ Các phương pháp hàn được khuyến nghị để lắp ráp xuyên lỗ. Vỏ PBT cung cấp biên độ nhiệt độ hàn sóng thông thường, phù hợp với các cấu hình sản xuất tiêu chuẩn mà không làm suy giảm âm thanh.
QMB‑09B‑03: Thiết bị cầm tay chạy bằng pin, cơ sở hạ tầng đo lường thông minh, bảng điều khiển thiết bị tiêu dùng 3,3V, cảm biến IoT chạy bằng Li‑ion, công cụ chẩn đoán cầm tay
QMB‑09B‑05: Mô-đun cảnh báo PLC công nghiệp, hệ thống phụ kiện ô tô 5V, bộ điều khiển làm lạnh thương mại, nguồn điện liên tục, bảng tự động hóa tòa nhà
QMB‑09B‑05 4KHZ: Thiết bị chẩn đoán y tế yêu cầu âm cảnh báo sắc nét, bảng xâm nhập an ninh có khả năng phân biệt âm sắc, thiết bị điện tử tiêu dùng cần nhãn hiệu âm thanh, hệ thống kiểm soát truy cập với nhiều tín hiệu âm thanh

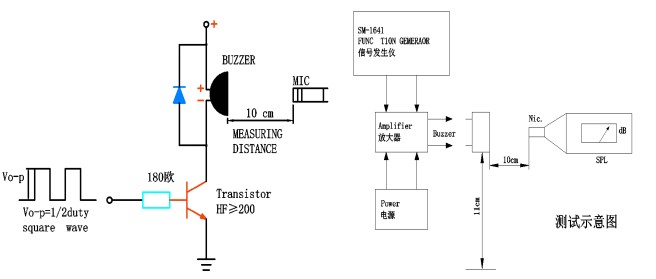

| Khác nhau | Loại trình điều khiển | Cấu hình | Ghi chú |
| QMB‑09B‑03 | GPIO vi điều khiển | Đẩy-kéo 3,3V | Xác minh khả năng nguồn ≥70 mA; thêm diode flyback |
| QMB‑09B‑03 | Transistor cực thu hở | NPN/PNP có kéo lên | Tiêu chuẩn; Điện trở cơ sở 1 kΩ điển hình |
| QMB‑09B‑05 / 4KHZ | Đầu ra logic 5V | Trực tiếp hoặc đệm | 42Ω tạo ra dòng điện cao hơn ở mức 5V; đề nghị đệm bóng bán dẫn |
| QMB‑09B‑05 / 4KHZ | IC điều khiển còi chuyên dụng | Đầu ra sóng vuông | Đảm bảo tần số khớp với biến thể đã chọn |
| Tất cả các biến thể | Bộ khuếch đại âm thanh | Sóng hình sin/vuông | Xác minh trở kháng đầu ra phù hợp với điện trở cuộn dây |
Tín hiệu truyền động khuyến nghị: Sóng vuông, ở tần số cộng hưởng (2700Hz hoặc 4000Hz), chu kỳ hoạt động 50%, ở điện áp định mức. SPL giảm khoảng 6dB mỗi quãng tám khỏi sự cộng hưởng; để có âm lượng tối đa, hãy điều khiển ở tần số định mức ±5%.
| Thử thách kỹ thuật | Giải pháp dòng QMB‑09B |
| Điện áp hệ thống cuối cùng không chắc chắn trong giai đoạn nguyên mẫu | Dấu chân thống nhất cho phép hoán đổi 16Ω‑to‑42Ω hoặc 3V‑to‑5V mà không cần thiết kế lại PCB |
| Cần đánh giá đặc tính âm sắc 2,7 kHz so với 4,0 kHz | Mạch truyền động giống nhau, cách lắp đặt giống nhau; chỉ thay đổi tần số |
| Sửa chữa thiết bị cũ với số bộ phận còi lỗi thời | Dấu chân 9,0 mm thay thế các bộ phận cũ 9 mm và 12 mm; tham khảo chéo có sẵn |
| Môi trường lắp ráp hỗn hợp (hàn sóng + thủ công) | Vỏ PBT được tối ưu hóa cho cấu hình nhiệt xuyên lỗ; chịu được việc làm lại nhiều lần |
| Đơn giản hóa chuỗi cung ứng trên nhiều dự án | Dòng SKU cơ học đơn giúp giảm chi phí tồn kho và chất lượng |
Khối lượng 0,71g và đường kính 9,0mm tiêu chuẩn hóa đảm bảo khả năng tương thích cơ học với các phần cắt ra trên bảng mặt trước và bố cục PCB hiện có. Dữ liệu lô mẫu trên tất cả các biến thể xác nhận các thông số trong cửa sổ thông số kỹ thuật: SPL 87,5–94,7dB, 46,8–75,5mA hiện tại tùy thuộc vào biến thể.
MEIDI sản xuất Dòng QMB‑09B trên dây chuyền lắp ráp xuyên lỗ chuyên dụng với các trạm quấn dây, hàn và kiểm tra tự động. Cơ sở sản xuất ở Giang Tô của chúng tôi tuân theo các giao thức ISO 9001, với các biện pháp kiểm soát trong quá trình ở mọi giai đoạn sản xuất. Mỗi lô đều có đánh dấu mã lô trên vỏ, cho phép truy xuất nguồn gốc trong 10 năm về ngày sản xuất, hồ sơ kiểm tra và giấy chứng nhận nguyên liệu thô.
Trình độ chuyên môn cấp lô bao gồm:
Kiểm tra điện trở cuộn dây 100% – xác minh dung sai cho mỗi thông số kỹ thuật biến thể (16Ω ±5Ω hoặc 42Ω ±5Ω)
Kiểm tra điểm tần số cộng hưởng – lấy mẫu thống kê ở tần số định mức ±11%; phạm vi đo điển hình 2650–2740Hz cho các biến thể 2,7kHz
Xác minh lô SPL – tối thiểu ≥85dB ở điều kiện định mức; trung bình mẫu thường là 90–93dB
Xác thực dòng điện – ≤80mA (QMB‑09B‑03) hoặc ≤60mA (các biến thể QMB‑09B‑05) ở điện áp định mức
Khả năng hàn theo J‑STD‑002 – loại 3, cân bằng độ ẩm 260°C với độ bao phủ toàn bộ chì
Tuân thủ RoHS và REACH – khai báo và chứng nhận nguyên liệu đầy đủ theo yêu cầu
Chu kỳ sốc nhiệt – 5 chu kỳ trong khoảng từ -30°C đến +80°C với thời gian dừng 30 phút mỗi lần, xác minh tính toàn vẹn cấu trúc của vỏ PBT và các kết nối bên trong
Câu hỏi 1: Làm cách nào để chọn giữa QMB‑09B‑03, QMB‑09B‑05 và QMB‑09B‑05 4KHZ?
Lựa chọn được quyết định bởi điện áp ổ đĩa có sẵn, ngân sách hiện tại và tùy chọn âm thanh của bạn. QMB‑09B‑03 (16Ω, 1,5–4,5V) được tối ưu hóa cho hệ thống pin Li-ion và logic 3,3V nơi cần có ổ đĩa GPIO MCU trực tiếp. Điện trở cuộn dây thấp hơn của nó lấy ra nhiều dòng điện hơn từ đường ray 3,3V, tạo ra SPL trên mỗi volt cao hơn so với biến thể 42Ω ở cùng điện áp truyền động. QMB‑09B‑05 (42Ω, 3–7V) hướng đến xe buýt công nghiệp và ô tô 5V trong đó việc giảm dòng điện tiêu thụ (<60mA so với ≤80mA) là vấn đề quan trọng đối với việc quản lý nhiệt và tải nguồn điện. Biến thể 4kHz mang lại khả năng tương thích điện áp tương tự với âm sắc rõ ràng ở tần số cao hơn cho các ứng dụng có tần số 2,7kHz quá thấp hoặc bị che khuất bởi tiếng ồn xung quanh.
Câu hỏi 2: Tôi có thể sử dụng QMB‑09B‑03 trong hệ thống 5V hoặc QMB‑09B‑05 trong hệ thống 3.3V không?
Không được đề xuất nếu không sửa đổi. QMB‑09B‑03 được định mức ở mức tối đa 4,5V; áp dụng 5V có nguy cơ khiến cuộn dây quá nóng và có thể vượt quá thông số kỹ thuật ≤80mA. Điện áp hoạt động tối thiểu QMB‑09B‑05 là 3V; ở mức 3,3V, cuộn dây 42Ω tạo ra công suất giảm dưới mức thông số kỹ thuật định mức. Đối với hệ thống 5V yêu cầu đặc tính dẫn động 16Ω, hãy thêm một điện trở nối tiếp (thường là 47–100Ω) để giới hạn dòng điện ở mức an toàn. Đối với hệ thống 3,3V yêu cầu đặc tính 42Ω, thay vào đó hãy xem xét QMB‑09B‑03 hoặc đánh giá xem liệu nguồn 5V có thể được định tuyến riêng đến bộ rung hay không.
Câu hỏi 3: Sự khác biệt thực tế giữa 2,7kHz và 4,0kHz trong môi trường điển hình là gì?
2,7kHz cung cấp khả năng thâm nhập tần số thấp hơn giúp loại bỏ tiếng ồn cơ học xung quanh thường gặp ở sàn nhà máy, cabin xe và vỏ máy móc. 4.0kHz mang lại đặc tính âm thanh tần số cao hơn với khả năng cảm nhận rõ ràng trong môi trường trong nhà yên tĩnh hơn như cơ sở y tế, văn phòng và khu vực tiêu dùng. Trong các ứng dụng ngoài trời, tần số 2,7kHz lan truyền với độ suy giảm khí quyển ít hơn theo khoảng cách. Cả hai tần số đều được sản xuất như nhau với độ tin cậy và đặc tính tuổi thọ giống hệt nhau; lựa chọn là ưu tiên về âm thanh và xem xét tiếng ồn xung quanh.
Câu hỏi 4: Có sẵn chiều dài dây dẫn tùy chỉnh, tạo hình chốt thay thế hoặc đóng gói băng và cuộn không?

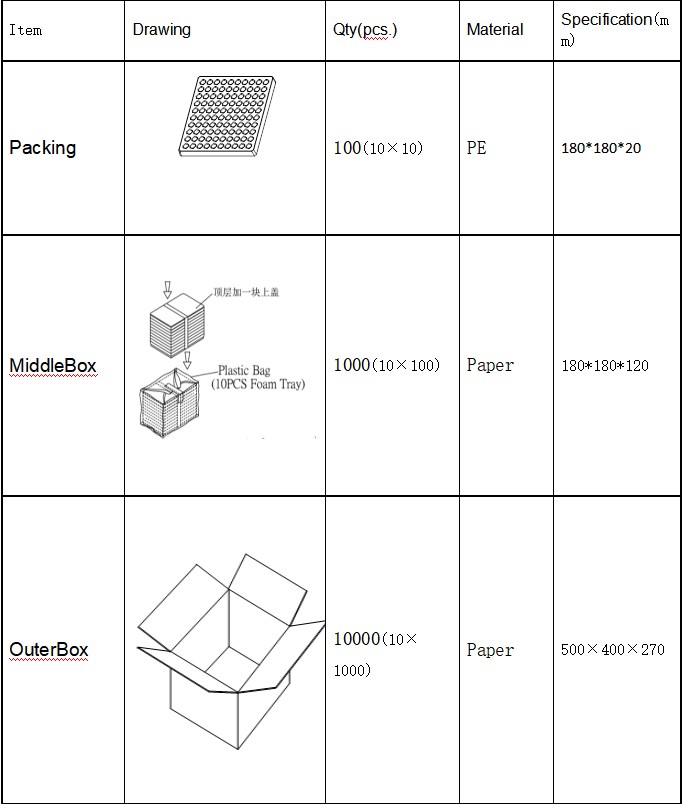

Đúng. MEIDI hỗ trợ việc cắt dây dẫn tùy chỉnh (tạo hình thẳng, gấp khúc, lệch hoặc dọc) cho các bố cục PCB không chuẩn hoặc vỏ bọc bị hạn chế về chiều cao. Việc đóng gói bằng băng và cuộn không phải là tiêu chuẩn cho bộ rung xuyên lỗ nhưng có thể được sắp xếp để chèn tự động khối lượng lớn với số lượng đặt hàng tối thiểu. Thời gian tạo khách hàng tiềm năng tùy chỉnh thường tăng thêm 2–4 tuần tùy thuộc vào khối lượng và độ phức tạp. Gửi yêu cầu cấu hình OEM để báo giá và đánh giá tính khả thi.
Câu hỏi 5: Tôi có thể điều khiển những chiếc còi này với tần số khác với tần số cộng hưởng định mức không?
SPL giảm khi bị loại bỏ khỏi cộng hưởng — đầu ra giảm khoảng 6dB trên mỗi quãng tám khi tắt cộng hưởng. Để có âm lượng tối đa, hãy điều khiển ở tần số định mức (2700Hz hoặc 4000Hz) ±5%. Đối với các ứng dụng âm nhạc hoặc đa âm sắc yêu cầu đáp ứng tần số rộng, thay vào đó hãy xem xét bộ rung áp điện hoặc loa thu nhỏ. Dòng QMB‑09B được tối ưu hóa cho âm cảnh báo tần số cố định trong đó yêu cầu chính là SPL tối đa trên mỗi watt.
Câu hỏi 6: Tuổi thọ âm thanh dự kiến khi vận hành liên tục ở điện áp định mức là bao nhiêu?
Dòng QMB‑09B là thành phần thụ động; tuổi thọ phụ thuộc vào chu kỳ hoạt động của tín hiệu truyền động, nhiệt độ môi trường và điện áp. Trình độ chuyên môn tiêu chuẩn bao gồm 96 giờ lái xe liên tục ở điện áp định mức với sóng vuông chu kỳ 1/2 ở 25°C. Đối với các ứng dụng âm thanh liên tục kéo dài, việc giảm chu kỳ hoạt động (ví dụ: bật 1 giây, tắt 4 giây) sẽ kéo dài tuổi thọ và giảm hiện tượng nóng cuộn dây. Liên hệ với bộ phận kỹ thuật của nhà máy để biết ước tính tuổi thọ dành riêng cho ứng dụng trong điều kiện hoạt động của bạn.
Để xác minh tham chiếu chéo với số bộ phận của bộ rung cũ, bảng dữ liệu sê-ri, đánh giá mẫu của cả ba biến thể hoặc cấu hình dây dẫn tùy chỉnh, hãy liên hệ với Bộ phận Phụ tùng Thay thế MEIDI.
Kỹ thuật thay thế MEIDI thường đáp ứng các yêu cầu về tính tương thích trong vòng một ngày làm việc bằng các bản vẽ sơ đồ chân, ghi chú mạch điều khiển và định giá khối lượng cho các chương trình sửa chữa và sản xuất mới.
