Diện tích 6,5 mm × 3,5 mm cho bố cục PCB mật độ cao
Tần số cộng hưởng 2731Hz để tạo âm với ổ sóng vuông bên ngoài
Trở kháng cuộn dây 16Ω cho mạch điều khiển mức logic điện áp thấp
Tối thiểu. Áp suất âm thanh 70dB ở 10cm trong điều kiện truyền động 3Vo-p định mức
Gói gắn trên bề mặt để lắp ráp tự động chọn và đặt
Phạm vi nhiệt độ hoạt động -20oC đến +70oC

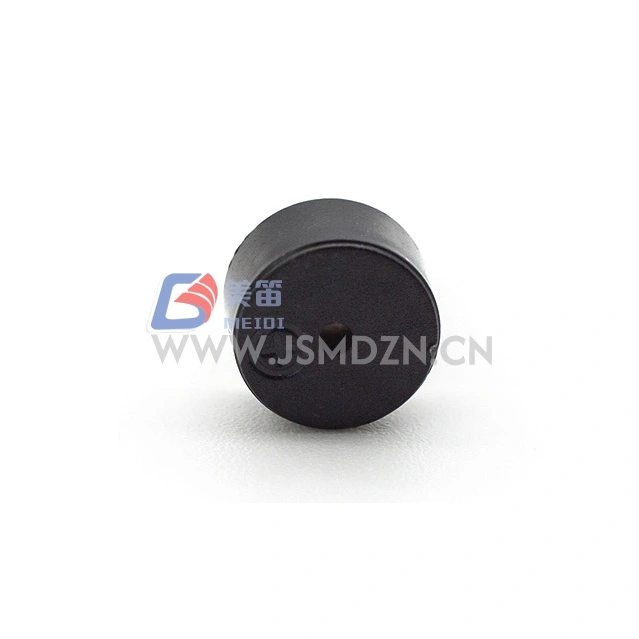

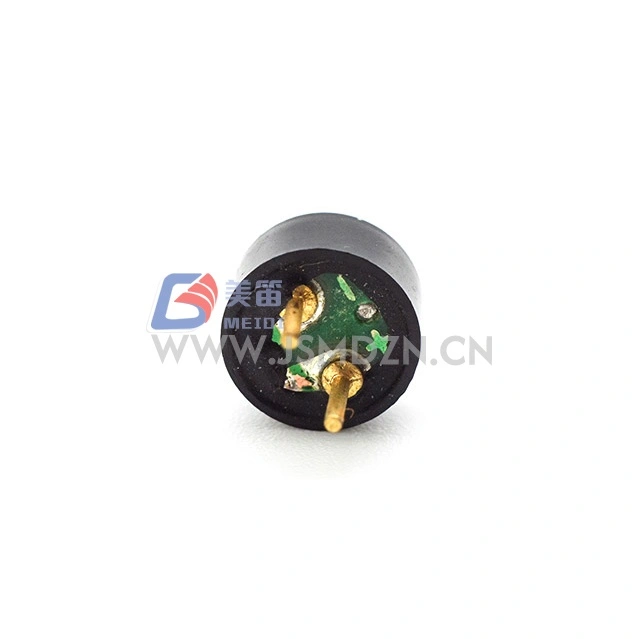

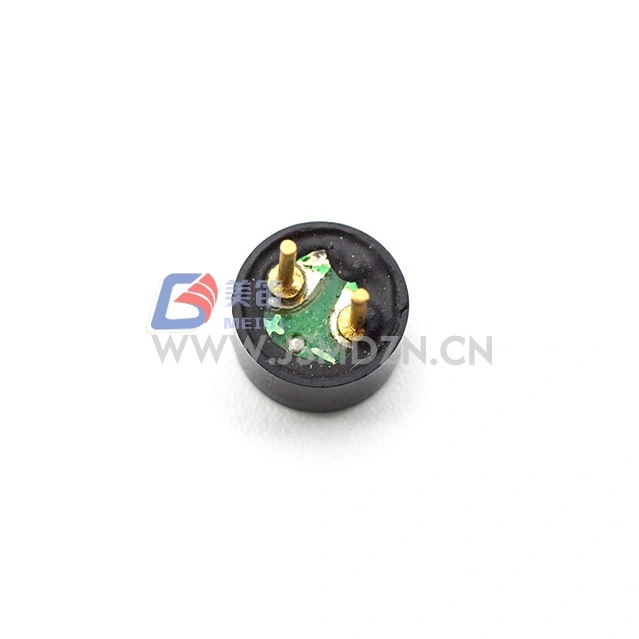

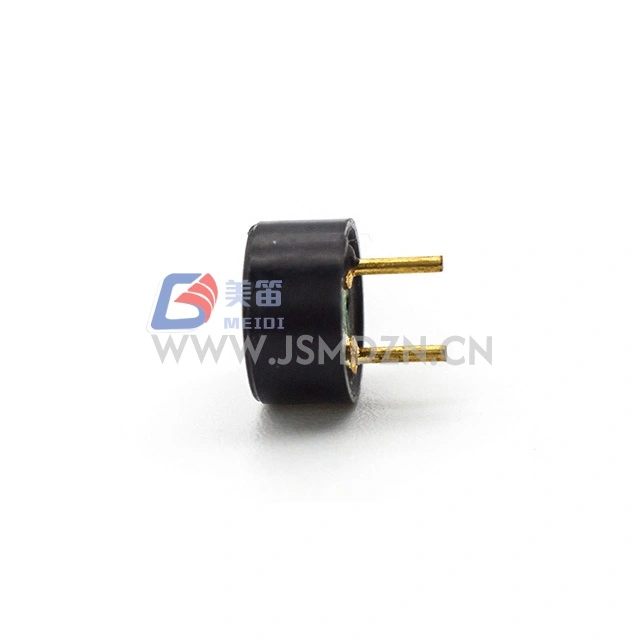

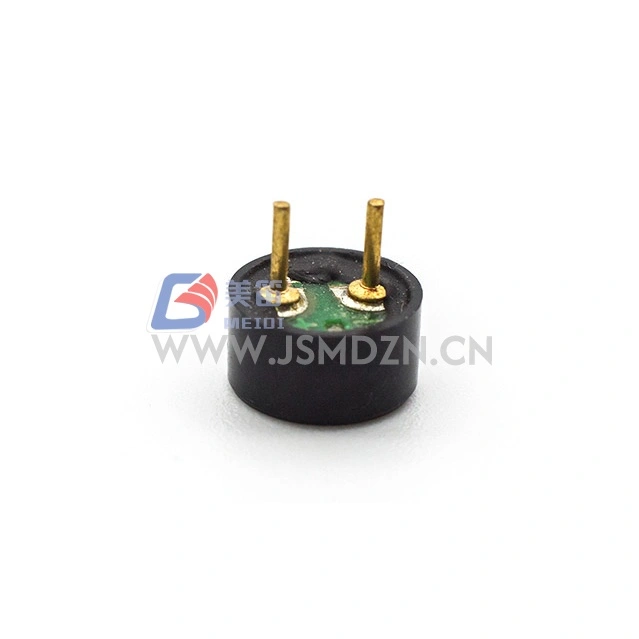

Bộ rung thụ động điện từ MEIDI HN-6535 6,5x3,5mm SMD là một bộ rung thụ động điện từ gắn trên bề mặt thu nhỏ được thiết kế cho các ứng dụng có diện tích PCB ở mức cao. Với kích thước 6,5 mm × 3,5 mm, bộ rung này chiếm không gian bảng tối thiểu trong khi cung cấp phản hồi âm thanh thông qua kích thích sóng vuông bên ngoài.
Tần số cộng hưởng 2731Hz tạo ra âm thanh phù hợp cho cảnh báo vùng lân cận, chỉ báo trạng thái và phản hồi giao diện người dùng. Với điện áp định mức 3Vo-p và phạm vi hoạt động 2-5Vo-p, HN-6535 tích hợp với các đường ray logic 3,3V và 5V.
Điện trở cuộn dây 16Ω cho phép điều khiển từ các chân GPIO của vi điều khiển hoặc các công tắc bóng bán dẫn phía thấp trong các thiết kế bị giới hạn về không gian. Vỏ Noryl màu đen mang lại sự ổn định về kích thước trong quá trình hàn nóng chảy lại. Đối với các ứng dụng yêu cầu tần số cộng hưởng thay thế ở dạng nhỏ gọn, hãy liên hệ với MEIDI để biết các giải pháp còi SMD.

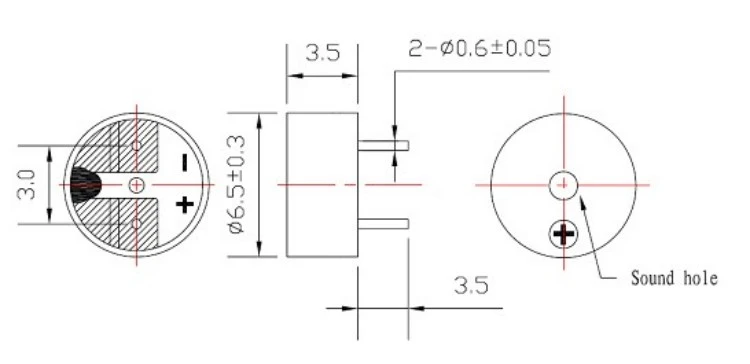

Dấu chân SMD thu nhỏ --- kích thước thân 6,5 mm × 3,5 mm dành cho các tổ hợp PCB mật độ cao trong đó việc lắp xuyên lỗ là không thực tế
Tần số cộng hưởng 2731Hz --- tạo âm khi được điều khiển bằng sóng vuông bên ngoài ở tần số định mức; yêu cầu kích thích AC, chỉ riêng điện áp DC sẽ không tạo ra âm thanh
Trở kháng cuộn dây thấp --- Điện trở 16Ω để giao tiếp với đầu ra mức logic 3V
Đầu ra âm thanh được xác định --- Tối thiểu. 70dB ở 10cm khi điều khiển ở 3Vo-p, 2731Hz, sóng vuông chu kỳ nhiệm vụ 50%
Vật liệu vỏ Noryl --- vỏ nhựa nhiệt dẻo màu đen tương thích với cấu hình phản xạ nhiệt gắn trên bề mặt tiêu chuẩn
Cấu trúc nhẹ --- khoảng 0,5g mỗi đơn vị
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động điện từ | --- |
| Điện áp định mức | 3Vo-p | Tham chiếu tần số cộng hưởng |
| Điện áp hoạt động | 2-5Vo-p | Đỉnh tín hiệu ổ đĩa |
| Xếp hạng hiện tại | Tối đa. 80mA | Ở tần số 2731Hz, nhiệm vụ 50%, sóng vuông 3Vo-p |
| Mức áp suất âm thanh | Tối thiểu. 70dB | Ở 2731Hz, mức thuế 50%, 3Vo-p, 10cm |
| Điện trở cuộn dây | 16 ± 3Ω | --- |
| Tần số cộng hưởng | 2731Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | --- |
| Nhiệt độ bảo quản | -30oC ~ +80oC | --- |
| Trọng lượng tịnh | Xấp xỉ. 0,5g | --- |
| Vật liệu nhà ở | Noryl đen | --- |
| Bảo vệ môi trường | RoHS | --- |

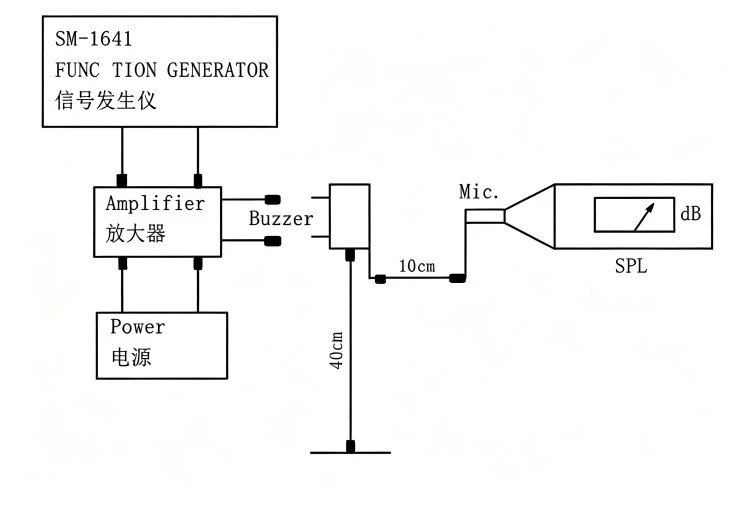

Điều kiện thử nghiệm tiêu chuẩn: Nhiệt độ 25±3oC, Độ ẩm 60±10% R.H., Áp suất 860-1060hPa
Các thiết bị y tế cầm tay và máy theo dõi sức khỏe yêu cầu cảnh báo bằng âm thanh nhỏ gọn trong vỏ chạy bằng pin
Cảm biến nhà thông minh và cổng IoT với diện tích PCB hạn chế dành cho các thành phần phản hồi âm thanh
Thiết bị đo cầm tay và thiết bị đo cho âm báo xác nhận hoạt động
Thiết bị điện tử đeo được và thiết bị theo dõi thể dục trong đó chiều cao và trọng lượng của các bộ phận bị hạn chế
Bảng điều khiển thiết bị nhỏ gọn trong nhà bếp và thiết bị gia dụng có chức năng hẹn giờ và báo thức
Thiết bị đầu cuối POS và thiết bị thanh toán để chỉ báo trạng thái giao dịch bằng âm thanh
| Yêu cầu thiết kế | Ưu điểm HN-6535 |
| Bố trí PCB bị giới hạn về không gian | Dấu chân SMD 6,5 mm × 3,5 mm giảm thiểu mức tiêu thụ diện tích bảng mạch |
| Tích hợp hệ thống điện áp thấp | Xếp hạng 3Vo-p với phạm vi 2-5Vo-p để tương thích logic 3,3V/5V |
| Lắp ráp tự động khối lượng lớn | Gói gắn trên bề mặt tương thích với các quy trình gắp và đặt và chỉnh lại dòng tiêu chuẩn |
| Ứng dụng khối lượng thấp | Xấp xỉ. 0,5g mỗi đơn vị, phù hợp cho thiết kế di động và cầm tay |
| Tuân thủ môi trường | Tuân thủ RoHS |
MEIDI sản xuất HN-6535 với các quy trình kiểm soát chất lượng bao gồm kiểm tra nguyên liệu đầu vào, xác minh kích thước trong quá trình và kiểm tra thông số điện cuối cùng. Các điều kiện thử nghiệm tiêu chuẩn được duy trì ở nhiệt độ 25±3oC, độ ẩm tương đối 60±10% và áp suất khí quyển 860-1060hPa để có độ lặp lại phép đo nhất quán.
Sau bất kỳ thử nghiệm nào sau đây, sản phẩm phải đáp ứng tiêu chí chấp nhận: không có khiếm khuyết hoặc suy giảm về hình thức bên ngoài và các đặc tính điện (ngoại trừ SPL); SPL không được giảm quá 10dB so với SPL tối thiểu được chỉ định trong biểu dữ liệu.
| Mục kiểm tra | Điều kiện kiểm tra |
| Kiểm tra cuộc sống | 25 ± 10oC, điện áp định mức, sóng vuông tần số cộng hưởng 1/2 nhiệm vụ, 96 giờ |
| Kiểm tra nhiệt độ cao | +80oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra nhiệt độ thấp | -30oC lưu trữ trong 96 giờ, phục hồi ở nhiệt độ phòng trong 3 giờ trước khi thử nghiệm |
| Kiểm tra độ ẩm | +40±3oC, 90%–95% RH, 48 giờ, phục hồi ở nhiệt độ phòng trong 6 giờ trước khi thử nghiệm |
| Kiểm tra sốc nhiệt | 70oC 2 giờ → -20oC 2 giờ (1 chu kỳ), khoảng cách 1 giờ giữa các chu kỳ, tổng cộng 10 chu kỳ |
| Thử nghiệm thả rơi | Bao bì tiêu chuẩn, đủ 6 mặt và 3 cạnh, thả từ độ cao 1,2m xuống tấm gỗ dày |
| Kiểm tra độ rung | 1000 chu kỳ/phút, biên độ 1,5mm, 1 giờ mỗi trục, tổng cộng 3 trục |
Thận trọng: Tránh để các vật lạ xâm nhập vào sản phẩm, bao gồm vật liệu từ tính, vật liệu hòa tan trong nước và khí ăn mòn vì những vật liệu này sẽ ảnh hưởng đến hiệu suất điện của sản phẩm.
1. Quy trình hàn nào được khuyến nghị cho còi báo HN-6535 SMD?
Hãy liên hệ với MEIDI để biết thông tin hàn nóng chảy lại được đề xuất. Vỏ Noryl màu đen tương thích với các quy trình phản xạ nhiệt gắn trên bề mặt tiêu chuẩn.
2. HN-6535 có thể được điều khiển trực tiếp từ chân GPIO của vi điều khiển không?

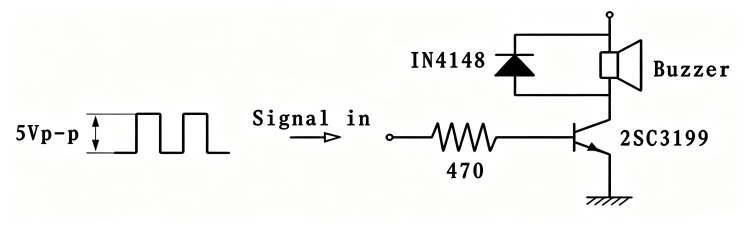

Cuộn dây 16Ω rút ra tối đa 80mA ở 3Vo-p. Xác minh rằng GPIO vi điều khiển của bạn có thể cấp hoặc giảm dòng điện này liên tục. Nếu định mức dòng GPIO không đủ, hãy sử dụng công tắc NPN hoặc MOSFET phía thấp có điện trở giới hạn dòng điện.
3. Điều gì xảy ra nếu bộ rung được điều khiển ở tần số khác 2731Hz?

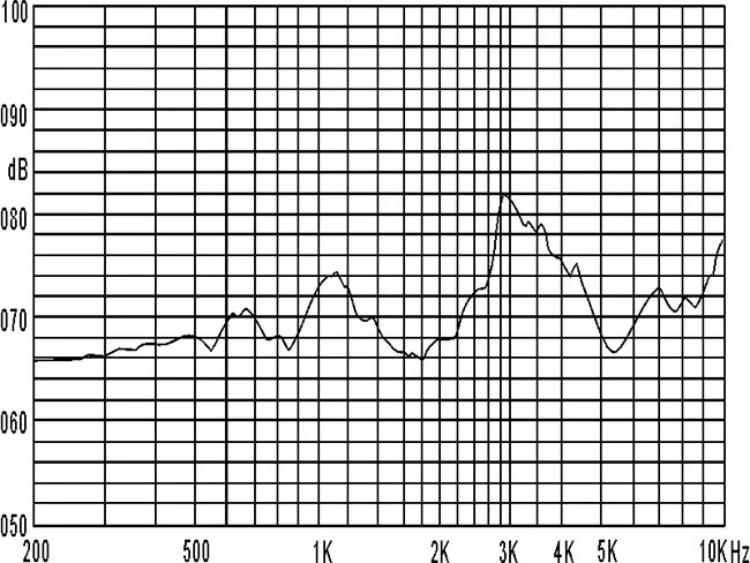

Mức áp suất âm thanh giảm khi tắt cộng hưởng. Đối với Min nhất quán. Đầu ra 70dB, truyền động ở tần số 2731Hz với sóng vuông chu kỳ nhiệm vụ 50% ở 3Vo-p. Hoạt động ở xa vùng cộng hưởng có thể làm giảm đáng kể âm thanh phát ra.
4. HN-6535 có phù hợp cho các ứng dụng tạo âm liên tục không?
Điều kiện kiểm tra tuổi thọ quy định 96 giờ hoạt động liên tục ở điện áp danh định và tần số cộng hưởng. Đối với các ứng dụng yêu cầu thời gian hoạt động liên tục lâu hơn, hãy liên hệ với MEIDI để biết dữ liệu về độ tin cậy cụ thể cho chu kỳ hoạt động và điều kiện môi trường của bạn.
5. Có sẵn các kích thước gói thay thế có cùng tần số cộng hưởng 2731Hz không?
Hãy liên hệ với MEIDI để biết các câu hỏi kỹ thuật liên quan đến kiểu dáng thay thế và cấu hình cuộn dây trong dòng sản phẩm còi thụ động điện từ.
Để biết bảng dữ liệu kỹ thuật, hồ sơ hàn nóng chảy lại, ghi chú ứng dụng mạch truyền động hoặc thảo luận về cấu hình OEM, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Còi ĐIỆN TỪ |
| Số lượng | Liên hệ MEIDI để biết chi tiết đóng gói |
| Khối lượng thùng carton | Liên hệ MEIDI để biết chi tiết đóng gói |
