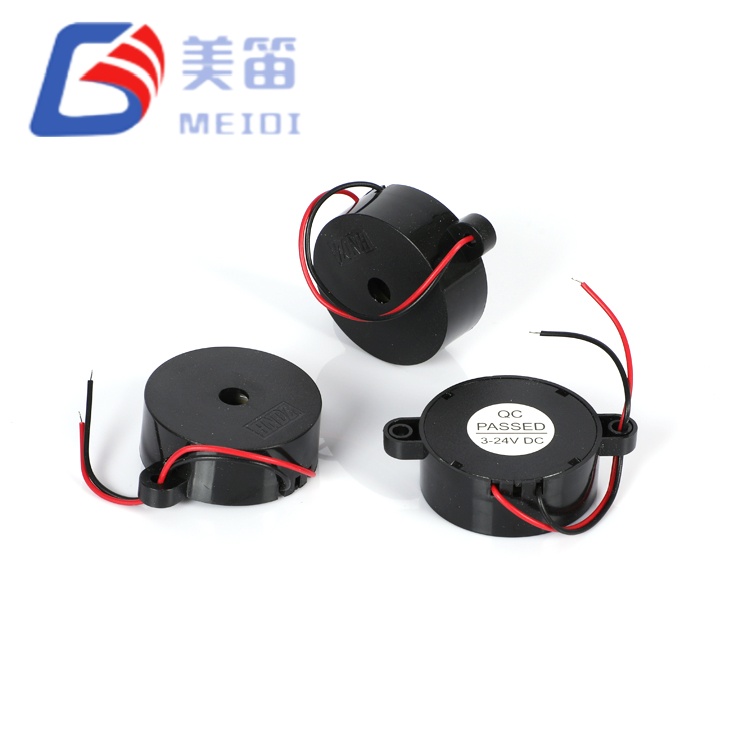

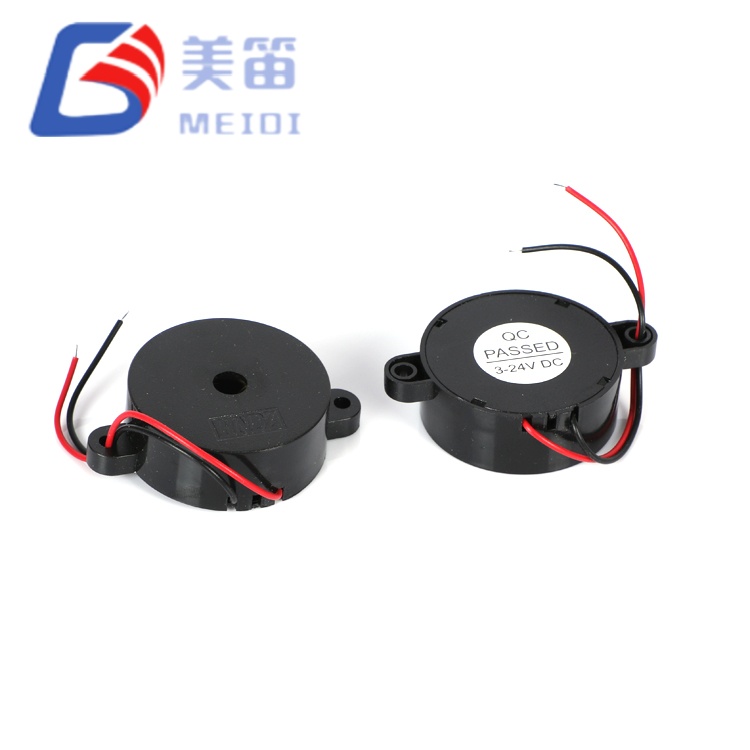

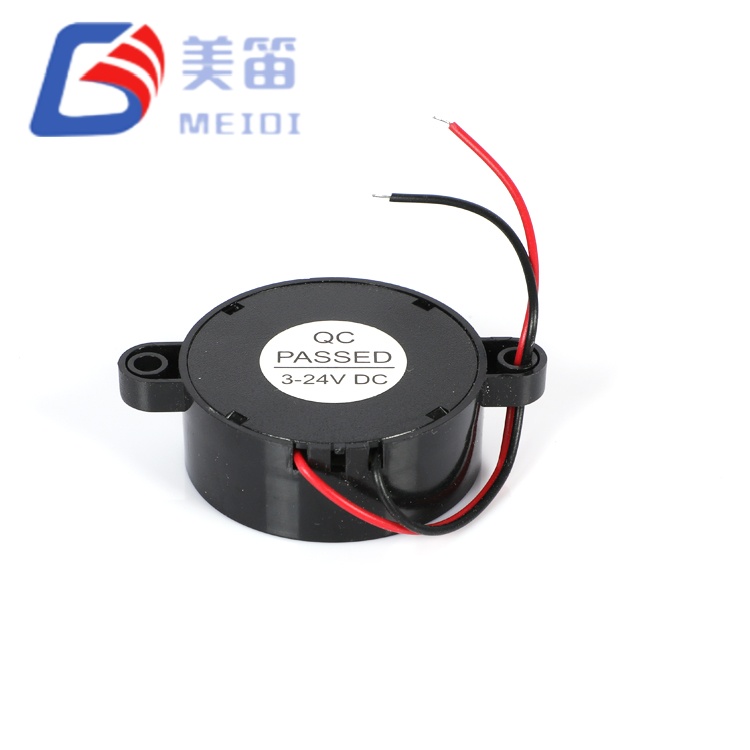

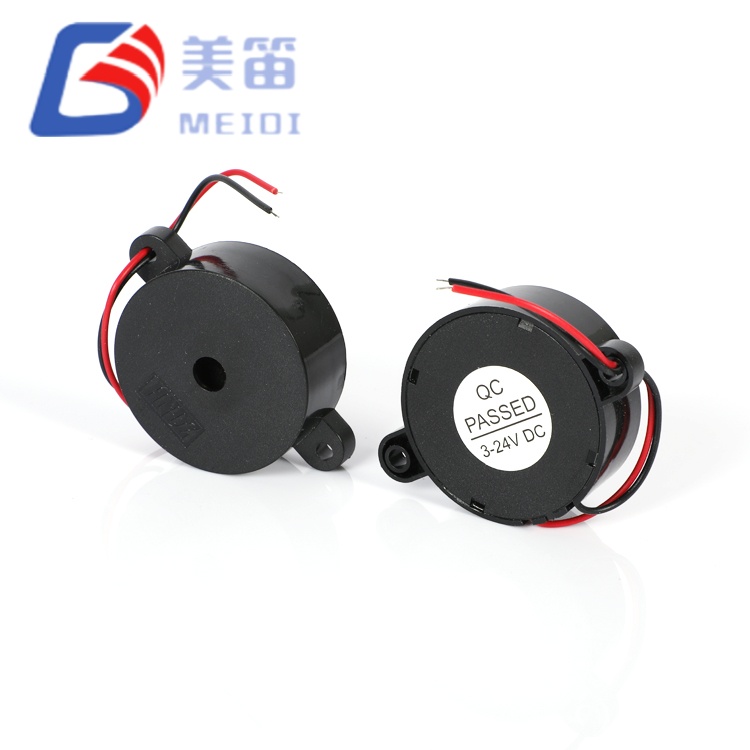

Bộ rung báo động Piezo chủ động 4216 là thiết bị báo động áp điện tự điều khiển kết hợp màng ngăn 41,8mm với bộ tạo dao động tích hợp, tạo ra âm 2800Hz cố định ngay khi cấp nguồn DC. Áp suất âm thanh đo được ở 10cm đạt 101–107dB, cao hơn nhiều so với mức tối thiểu được đảm bảo là 90dB. Báo động hoạt động trong phạm vi 3–24V DC, tiêu thụ ít hơn 8mA ở điện áp 12V và vỏ ren của nó có thể được gắn chắc chắn trên bảng điều khiển hoặc máy móc chịu rung động.
Đầu ra âm thanh được xác minh ở mức 101–107dB trên lô mẫu 10 đơn vị, cung cấp khoảng trống đáng kể cho các sàn công nghiệp ồn ào và các tấm kín.
Phạm vi cung cấp 3–24V loại bỏ nhu cầu sử dụng bộ chuyển đổi bên ngoài, bao gồm các hệ thống xe 12V, vòng báo cháy 24V và nguồn cung cấp ắc quy đã xả sâu.
Một loại gốm áp điện lớn 41,8mm mang lại đặc tính âm thanh trong trẻo với độ hài tối thiểu, giúp phân biệt nó với còi báo động điện từ điều khiển bằng cuộn dây.
Bộ tạo dao động tích hợp tạo ra âm báo ngay lập tức khi cấp điện áp, loại bỏ nhu cầu sử dụng tài nguyên PLC của bộ vi điều khiển hoặc bóng bán dẫn điều khiển bên ngoài.
Việc lắp khung bằng ren mang lại khả năng giữ cơ học mạnh hơn so với thiết kế xuyên thấu, một yếu tố quan trọng cần cân nhắc đối với thiết bị tiếp xúc với rung động liên tục hoặc điều kiện ngoài trời.
Dòng điện rút ra vẫn ở mức dưới 8mA ở mức điện áp danh nghĩa 12V, đặt rất ít tải lên các mạch pin dự phòng trong thời gian mất điện kéo dài.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Báo động điện tử / Còi báo động | — |
| Điện áp định mức | 12 VDC | danh nghĩa |
| Điện áp hoạt động | 3 – 24 VDC | liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 90 dB | Ở 12VDC, 2800 Hz, trường tự do |
| Phạm vi SPL mẫu | 101 – 107dB | Lô 10 chiếc, 12Vp‑p, 10 cm |
| Tần số cộng hưởng | 2800 ± 500 Hz | Bộ dao động tích hợp |
| Dải tần số mẫu | 2860 – 2950Hz | Phân cụm hàng loạt |
| Hoạt động hiện tại | 8 mA | Ở 12VDC |
| điện dung | 12 ± 40% nF | Ở 1 kHz, 25oC |
| Nhiệt độ hoạt động | -20oC ~ +80oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |

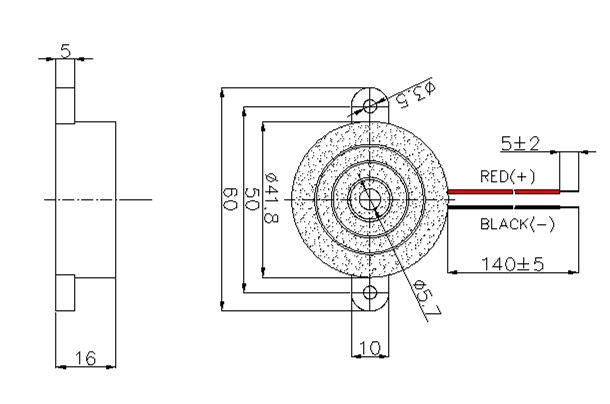

| Kích thước (Dia × H) | 41,8 × 16 mm | Thân không bao gồm phần ren |
| Cân nặng | 12 g | Đặc trưng |
| Vật liệu nhà ở | ABS màu đen | — |
| Kiểu lắp | Lỗ xuyên có viền ren | Có khả năng gắn bảng điều khiển |
| Hàn (Sóng) | 260 ± 5oC, 4–6 giây | Tối đa 2–3 lượt |
| Hàn (thủ công) | 350 ± 10oC, 2–5 giây | Tối đa 2–3 lượt |
Áp suất âm thanh: 101 – 107 dB (trung bình 103,2 dB)
Tần số: 2860 – 2950 Hz (tất cả đều nằm trong phạm vi dung sai ±500 Hz)
Đường kính: 41,79 – 42,00 mm
Chiều cao: 15,99 – 16,05 mm
Hệ thống cảnh báo máy móc công nghiệp có đầu ra 101+dB giúp giảm tiếng ồn nhà máy ở mức 85–90dB, đảm bảo phát hiện ngay lập tức các cảnh báo lỗi và dừng khẩn cấp.
Cảnh báo gần thiết bị nặng trên cần cẩu, xe nâng và máy ép, nơi giá đỡ có ren chống lại sự lỏng lẻo do rung động liên tục.
Các bảng phát hiện vành đai và an ninh được hưởng lợi từ khả năng truyền tải hơn 50 mét của âm thanh 2800Hz trong các bãi đất trống.
Tín hiệu nguy hiểm cho phương tiện và hàng hải, được cấp nguồn trực tiếp từ xe buýt 12V hoặc 24V mà không cần quy định bổ sung.
Hệ thống UPS và ắc quy dự phòng yêu cầu cảnh báo nguồn điện thấp khi xảy ra tình trạng thoát nhiệt hoặc quá tải, chỉ rút ra 8mA để bảo toàn năng lượng dự trữ.
Lắp đặt nguồn năng lượng mặt trời và nguồn không nối lưới trong đó điện áp hoạt động tối thiểu 3V giúp cảnh báo hoạt động ngay cả khi xả pin quá mức.
| Yêu cầu hệ thống an toàn | Ưu điểm HND‑4216 |
| Khả năng nghe được mối nguy hiểm tầm xa | Đo được 101–107dB đảm bảo âm thanh cảnh báo cách xa 40–60 mét trong môi trường tiếng ồn xung quanh 85dB. |
| Loại bỏ sự phức tạp của ổ đĩa ngoài | Bộ dao động tích hợp; chỉ cần một điện áp DC để bắt đầu âm thanh, tiết kiệm các thành phần I/O và trình điều khiển. |
| Sống sót sau chất lượng điện năng thay đổi | Phạm vi 3–24V xử lý các ray công nghiệp tay quay nguội, 12V danh nghĩa và 24V trong ô tô mà không cần bộ chuyển đổi. |
| Chống rung và căng thẳng cơ học | Giá đỡ bảng bezel có ren mang lại khả năng giữ chắc chắn hơn so với thiết kế xuyên thấu; Vỏ ABS chịu được việc làm lại thủ công ở nhiệt độ 350°C. |
| Giảm thiểu gánh nặng điện năng cho hệ thống dự phòng | 8mA ở 12V tiêu thụ dòng điện ít hơn khoảng 75% so với còi báo động điện từ tương đương, kéo dài thời gian sử dụng pin. |
MEIDI Intelligence Technology đã sản xuất các thiết bị cảnh báo âm thanh từ năm 2011. Nhà máy ở Giang Tô, Trung Quốc, tích hợp hệ thống đúc ABS nội bộ, hiệu chỉnh bộ dao động tự động và xác minh âm thanh 100% theo hệ thống chất lượng được chứng nhận ISO 9001. Sự tích hợp dọc này cho phép kiểm soát chặt chẽ hiệu suất và độ tin cậy của HND‑4216.

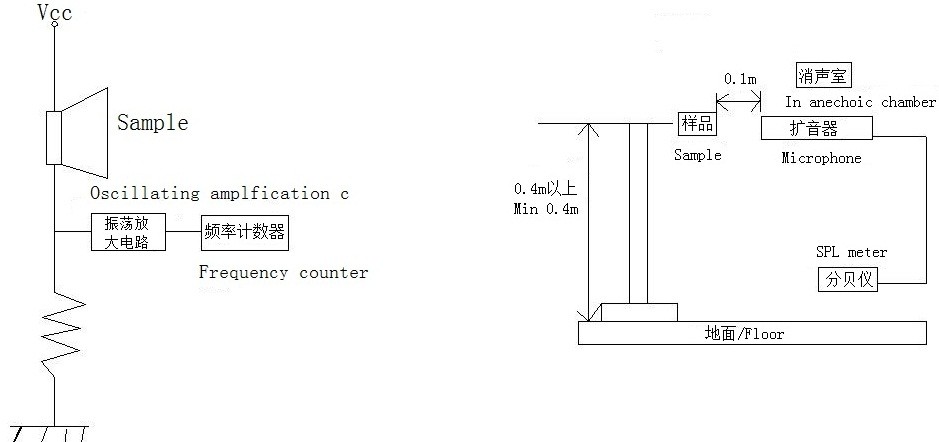

Mỗi lô sản xuất đều trải qua các bước kiểm tra sau. Áp suất âm thanh được đo trên mỗi đơn vị để xác nhận mức tối thiểu ≥90dB; trung bình lô điển hình vượt quá 103dB. Tần số của bộ dao động được xác minh là duy trì trong khoảng 2800±500Hz và mức tiêu thụ hiện tại được sàng lọc ở mức ≤8mA ở điện áp 12V. Thử nghiệm độ bền nhiệt cho các thiết bị chạy trong 48 giờ ở +80°C để xác nhận độ ổn định của bộ dao động. Tiếp xúc với độ ẩm ở 40°C và 93% RH trong 96 giờ sẽ xác nhận lớp vỏ ABS và lớp mạ đầu cuối. Khả năng hàn được kiểm tra theo J‑STD‑002 và kiểm tra độ rung trên phạm vi 10–55Hz với biên độ 1,0mm đảm bảo giá đỡ có ren vẫn chắc chắn.
Mã lô được in trên vỏ liên kết mỗi HND‑4216 với ngày sản xuất, lô bộ dao động và hồ sơ kiểm tra đầy đủ, được lưu giữ trong mười năm.
1. Bộ rung báo động Piezo 4216 Active có thể sử dụng ngoài trời khi trời mưa hoặc độ ẩm cao không?
Vỏ ABS tiêu chuẩn được thiết kế để sử dụng trong nhà và ngoài trời có mái che. Để tiếp xúc trực tiếp với mưa, nước rửa trôi hoặc bụi nặng, hãy liên hệ với MEIDI về phiên bản được xếp hạng IP có viền kín và đường thoát nước. Việc gắn báo động với cổng âm thanh hướng xuống dưới cũng có thể giúp bảo vệ các bộ phận bên trong.
2. Khoảng cách cảnh báo hiệu quả trong một nhà máy ồn ào là bao nhiêu?
Với đầu ra đo được là 101–107dB, HND‑4216 thường cung cấp tín hiệu rõ ràng ở khoảng cách lên tới 40–60 mét khi tiếng ồn xung quanh khoảng 85dB. Ở những khu vực rất ồn (95dB trở lên), phạm vi có thể giảm xuống còn 25–35 mét. Đối với không gian rộng lớn, nên sử dụng nhiều báo động cách nhau 30–40 mét.
3. Âm thanh có thể tùy chỉnh hay được cố định tại nhà máy?
Thiết bị tiêu chuẩn tạo ra âm thanh ổn định ở tần số 2800Hz. Đối với các dự án OEM số lượng lớn, MEIDI có thể đánh giá các tần số thay thế trong dải cộng hưởng áp điện hoặc thêm các mẫu điều chế. Số lượng đặt hàng tối thiểu và thời gian thực hiện kỹ thuật được áp dụng.
4. HND‑4216 có an toàn khi chạy liên tục trong 24 giờ không?
Đúng. Báo động được đánh giá là hoạt động liên tục và dòng điện 8mA thấp của nó tạo ra rất ít nhiệt bên trong. Cả phần tử áp điện và mạch dao động vẫn duy trì tốt trong giới hạn nhiệt của chúng trong quá trình hoạt động kéo dài trong toàn bộ phạm vi môi trường xung quanh -20°C đến +80°C.
5. Báo động có thể hoạt động với nguồn điện 48V DC hoặc 110V AC không?
Điện áp liên tục tối đa là 24V DC. Đối với hệ thống 48V, một kẹp zener đơn giản hoặc điện trở nối tiếp có thể giảm điện áp xuống mức an toàn. Đối với điện áp xoay chiều 110V, cần có bộ chỉnh lưu cầu có điều chỉnh 24V. Ghi chú ứng dụng cho các thiết lập này có sẵn từ MEIDI. Các biến thể điện áp cao tùy chỉnh không được sản xuất cho mẫu này.
Để tính toán độ phủ âm thanh, tùy chọn niêm phong IP, yêu cầu tùy chỉnh OEM hoặc định giá theo số lượng, hãy gửi yêu cầu của bạn thông qua biểu mẫu yêu cầu. Nhóm kỹ thuật ứng dụng tại MEIDI thường phản hồi trong vòng một ngày làm việc kèm theo bảng dữ liệu, bản vẽ lắp đặt và mẫu có sẵn.
