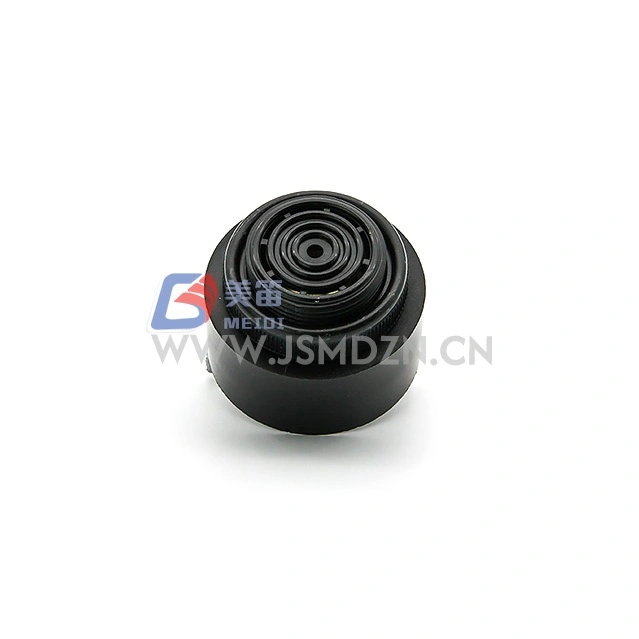

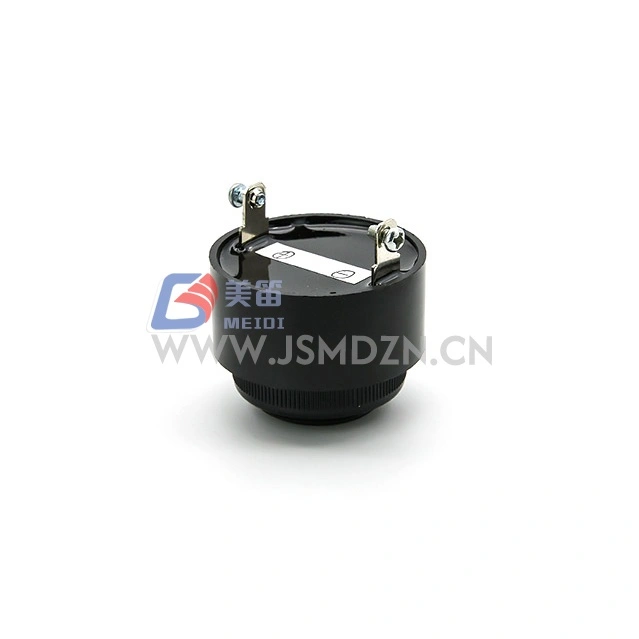

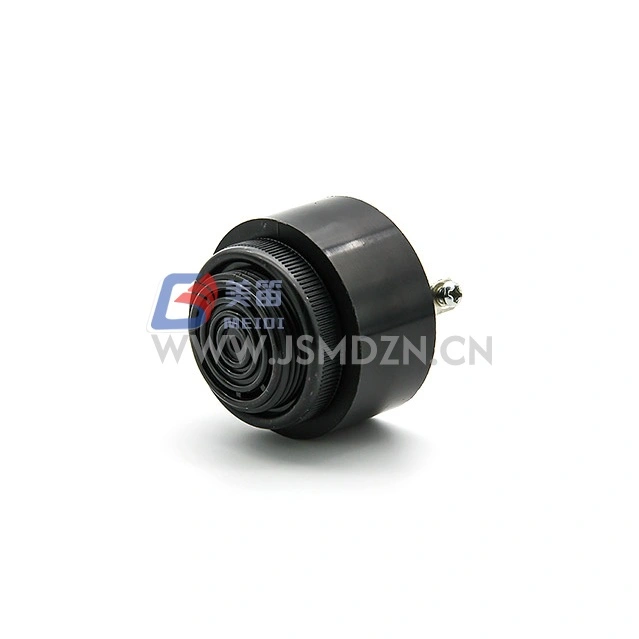

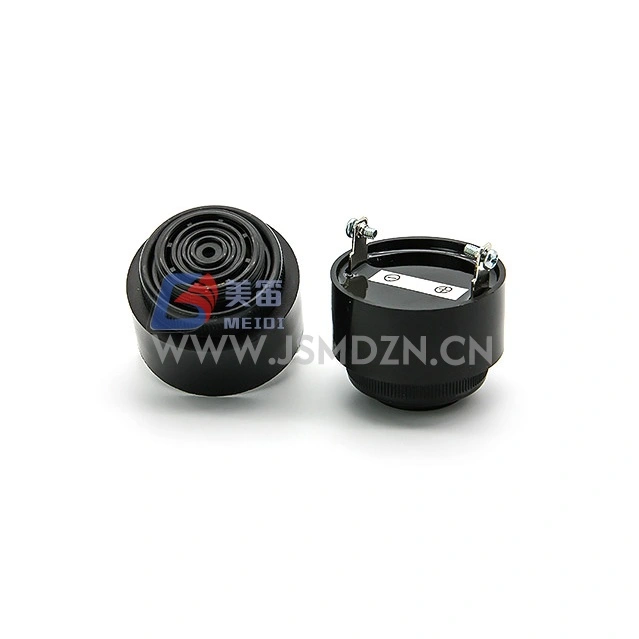

Báo động điện tử MEIDI HND-4333M với đầu ra âm thanh 95dB là báo động điện tử điện áp cao được thiết kế cho các ứng dụng cảnh báo bằng âm thanh yêu cầu ổ đĩa AC hoặc DC ở mức điện áp cao. Được định mức ở mức 110VDC/VAC với phạm vi hoạt động 60~150VDC/VAC, cảnh báo này tích hợp vào các mạch cảnh báo được kết nối với nguồn điện và hệ thống điều khiển công nghiệp điện áp cao mà không cần điều chỉnh điện áp bổ sung.
HND-4333M tạo ra Min. Áp suất âm thanh 95dB ở 110VDC/VAC, 10 cm, tần số cộng hưởng 2800±500Hz. Thông số nguồn liệt kê tham số tần số có ký hiệu Không liên tục và loại âm là Liên tục. Vỏ ABS màu đen mang lại hệ số dạng đường kính Φ43,0mm với trọng lượng tịnh khoảng 36g. Nhiệt độ hoạt động kéo dài -20°C~+70°C, với mức bảo quản được định mức là -30°C~+80°C.
Bộ truyền động AC/DC điện áp cao — 110VDC/VAC định mức với phạm vi hoạt động 60~150VDC/VAC để kết nối trực tiếp với các mạch cung cấp điện áp cao
Đầu ra áp suất âm thanh 95dB - Tối thiểu. 95dB ở 110VDC/VAC, 10cm cho cảnh báo bằng âm thanh trong môi trường công nghiệp
Tần số cộng hưởng 2800Hz — được điều chỉnh tại nhà máy ở mức 2800±500Hz với đầu ra âm liên tục
Vỏ ABS màu đen — kết cấu đường kính Φ43,0mm, trọng lượng tịnh khoảng 36g
Phạm vi nhiệt độ rộng - vận hành -20oC~+70oC, lưu trữ -30oC~+80oC
| tham số | Giá trị | Ghi chú |
| Loại sản phẩm | Báo động điện tử | — |
| Điện áp định mức | 110 VDC/VAC | danh nghĩa |
| Điện áp hoạt động | 60~150 VDC/VAC | Phạm vi liên tục |
| Xếp hạng hiện tại | Tối đa. 20 mA | Ở 110VDC/VAC |
| Mức áp suất âm thanh | Tối thiểu. 95dB | Ở 110VDC/VAC, 10cm |
| Tần số cộng hưởng | 2800 ±500Hz | Ký hiệu không liên tục cho mỗi thông số kỹ thuật |
| Giai điệu | liên tục | Theo thông số kỹ thuật |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Vật liệu nhà ở | ABS | Đen |

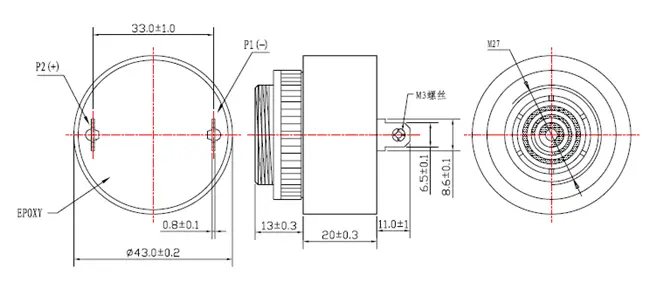

| Đường kính | Φ43,0mm | Bản vẽ theo kích thước |
| Trọng lượng tịnh | Khoảng 36 g | — |
Mạch cảnh báo điện áp cao - hệ thống có nguồn điện AC/DC 110V để cảnh báo bằng âm thanh truyền động trực tiếp
Bảng điều khiển công nghiệp - báo lỗi và trạng thái trong thiết bị được kết nối nguồn điện
Thông báo về hỏa hoạn và an toàn - thiết bị cảnh báo bằng âm thanh trong việc lắp đặt an toàn tòa nhà với nguồn điện 110V
Cảnh báo nguy hiểm trong quá trình - quá tải thiết bị và thông báo lỗi trong môi trường công nghiệp
Hệ thống cảnh báo điện tử chung - ứng dụng yêu cầu truyền động điện áp cao và âm thanh phát ra 95dB
| Yêu cầu thiết kế | Ưu điểm HND-4333M |
| Ổ đĩa điện áp cao | Định mức 110VDC/VAC, phạm vi hoạt động 60~150VDC/VAC để kết nối nguồn điện trực tiếp |
| Đầu ra âm thanh | Tối thiểu. 95dB ở 110VDC/VAC, 10cm |
| Cung cấp linh hoạt | Chấp nhận cả điện áp AC và DC trong phạm vi hoạt động |
| Yếu tố hình thức nhỏ gọn | Vỏ ABS Φ43.0mm ở mức xấp xỉ 36g |
| Độ bền nhiệt độ | Phạm vi hoạt động -20oC~+70oC cho môi trường công nghiệp |
MEIDI sản xuất Thiết bị báo động điện tử HND-4333M với âm thanh phát ra 95dB theo quy trình sản xuất được kiểm soát. Mỗi lô sản xuất đều trải qua:
Xác minh tần số - kiểm tra tần số cộng hưởng ở 2800±500Hz

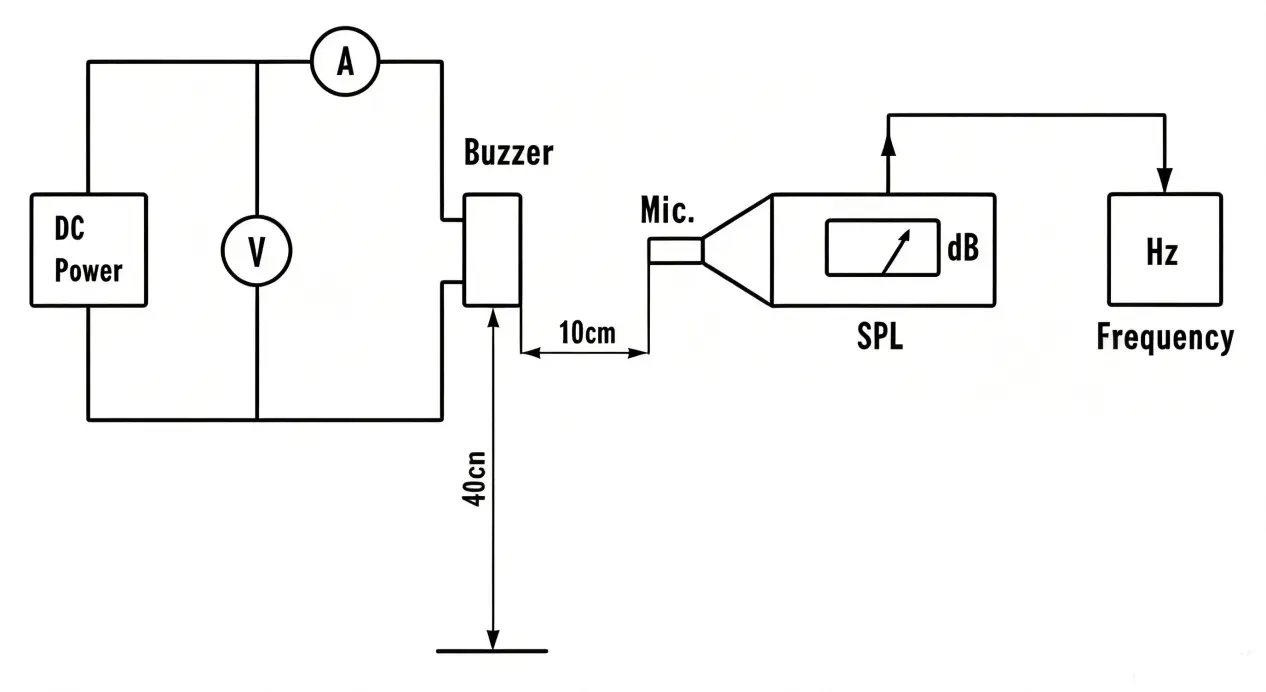

Xác minh SPL - xác minh áp suất âm thanh ở 110VDC/VAC, 10 cm
Kiểm tra mức tiêu thụ hiện tại - Max. Kiểm tra 20mA ở 110VDC/VAC
Kiểm tra độ tin cậy - bao gồm kiểm tra tuổi thọ 96 giờ ở điện áp định mức với sóng vuông 1/2 chu kỳ nhiệm vụ, bảo quản ở nhiệt độ cao +80oC (96 giờ), bảo quản ở nhiệt độ thấp -40oC (96h), tiếp xúc với độ ẩm trong 48 giờ ở +40oC/90 ~ 95%RH, sốc nhiệt độ 10 chu kỳ (+70oC↔-20oC), thử nghiệm thả rơi 1,2m và thử nghiệm độ rung cơ học (1000 lần/phút, Biên độ 1,5mm, 3 trục)
Sản phẩm được sản xuất bằng vật liệu đạt tiêu chuẩn RoHS. Liên hệ với MEIDI để có tài liệu chi tiết về chất lượng và báo cáo thử nghiệm.
1. "Không liên tục" có nghĩa là gì trong thông số tần số và nó liên quan như thế nào đến âm "Liên tục"?
Thông số kỹ thuật nguồn liệt kê tần số cộng hưởng là "2800±500Hz/Không liên tục" và loại âm thanh là "Liên tục". Ký hiệu Không liên tục xuất hiện trong trường thông số tần số, trong khi âm báo được chỉ định là Liên tục. Hãy liên hệ với MEIDI để biết rõ về mối quan hệ giữa chu kỳ nhiệm vụ và mẫu âm thanh cho ứng dụng của bạn.
2. HND-4333M có thể điều khiển bằng cả điện áp AC và DC không?
Đúng. Điện áp định mức được chỉ định là 110VDC/VAC và dải điện áp hoạt động là 60 ~ 150VDC/VAC. Cảnh báo chấp nhận cả đầu vào AC và DC trong phạm vi này. Xác minh rằng điện áp cung cấp của bạn nằm trong phạm vi hoạt động được chỉ định.
3. Khoảng cách và điều kiện đo mức áp suất âm thanh là gì?
Thông số kỹ thuật nguồn nêu rõ Min. 95dB ở 110VDC/VAC, 10cm. Phép đo được thực hiện ở khoảng cách 10 cm dưới điện áp định mức. Sử dụng điều kiện đo này khi so sánh đầu ra âm thanh với các thiết bị báo động khác.
4. HND-4333M sử dụng vật liệu và kích thước vỏ máy như thế nào?
HND-4333M sử dụng vỏ nhựa ABS màu đen với đường kính Φ43,0mm và trọng lượng tịnh khoảng 36g. Liên hệ với MEIDI để có bản vẽ kích thước chính thức thể hiện các kích thước cơ khí hoàn chỉnh và các chi tiết lắp đặt.
Để biết bảng dữ liệu kỹ thuật, dữ liệu thông số kỹ thuật âm thanh hoặc thảo luận về cấu hình OEM, hãy liên hệ với MEIDI. Thông số kỹ thuật sản phẩm và tài liệu chứng nhận có sẵn theo NDA chung.
