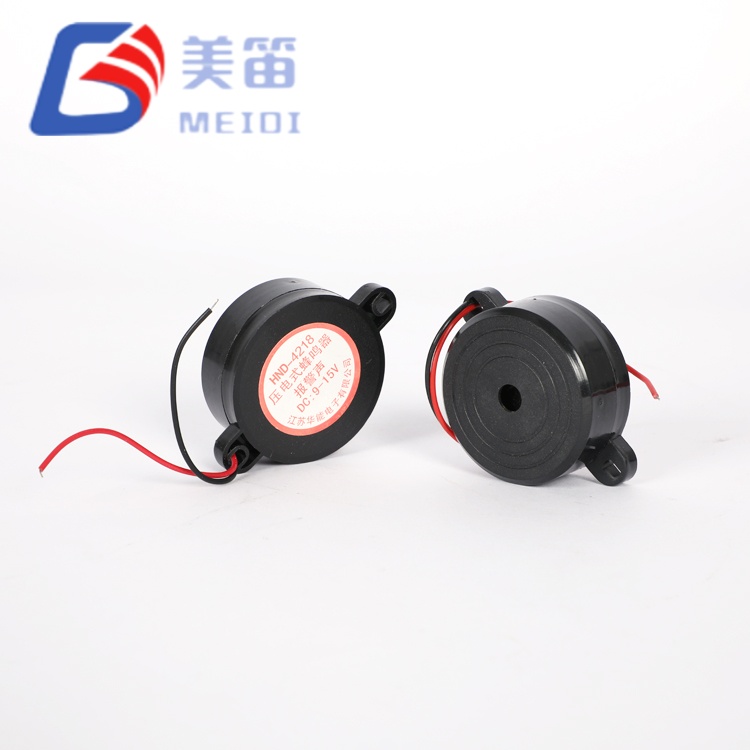

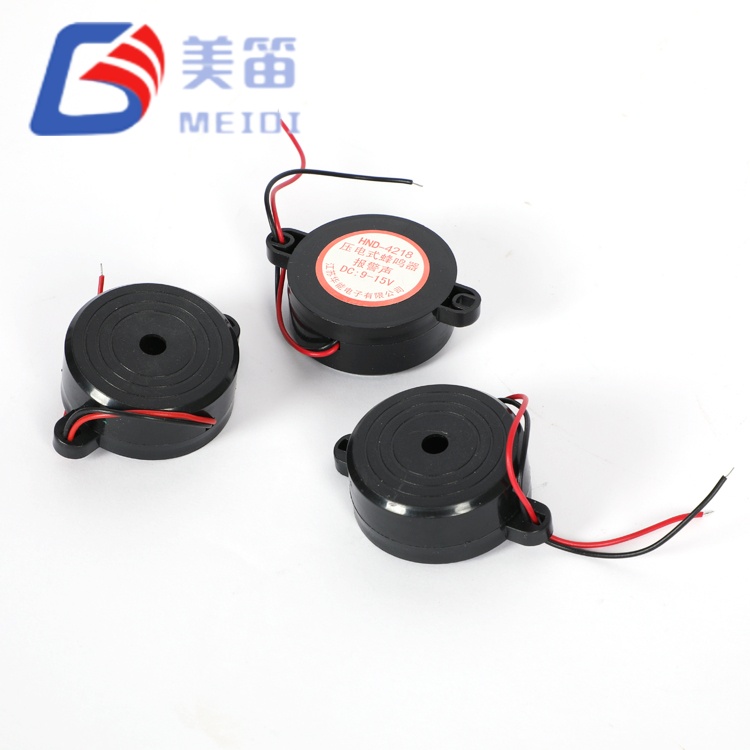

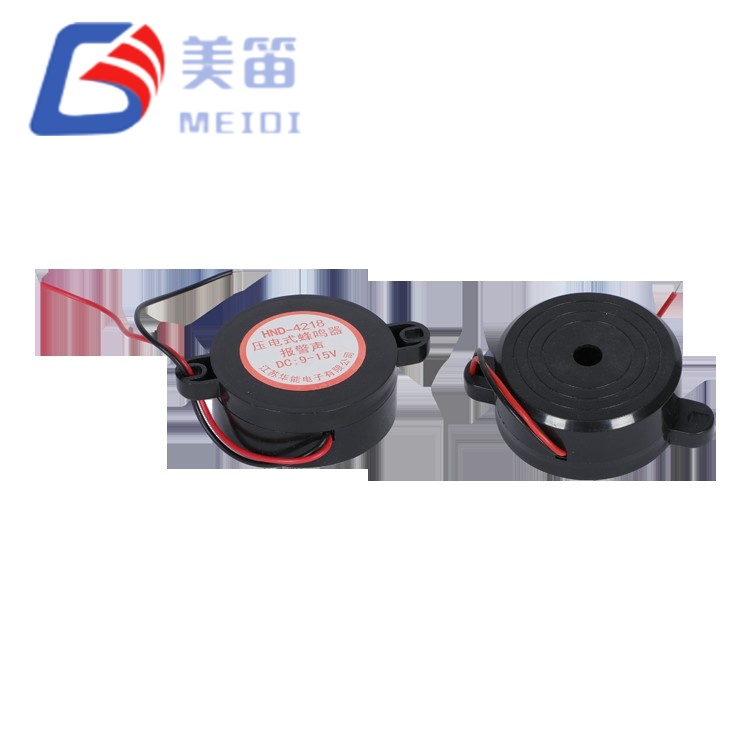

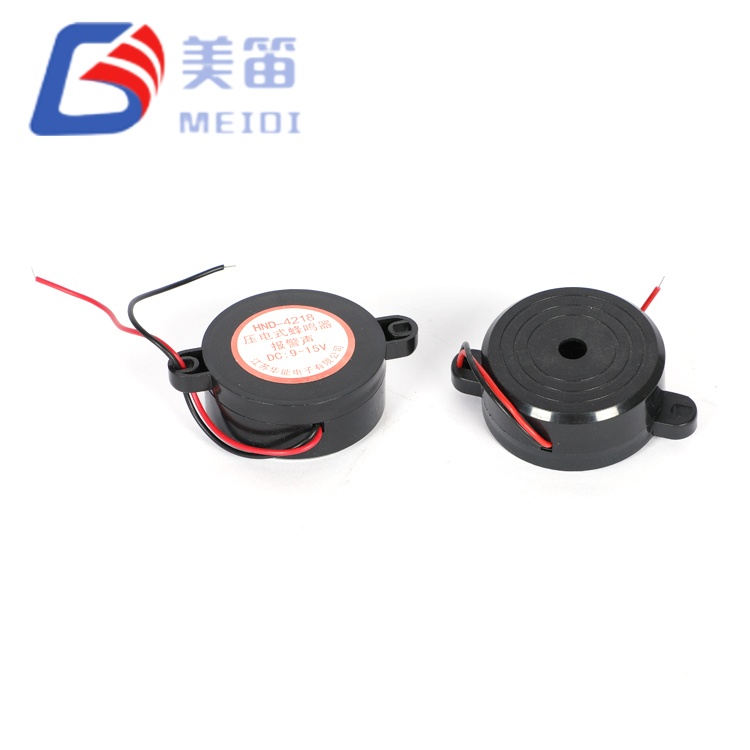

Bộ rung báo động Piezo 4218 là thiết bị báo động điện tử hoạt động liên tục được thiết kế để cung cấp âm thanh xuyên thấu 2800Hz cho các ứng dụng cảnh báo công nghiệp và quan trọng về an toàn. Được đặt trong thân bằng nhựa ABS có đường kính 42mm, nó chấp nhận nguồn điện DC rộng 3–24V, giúp nó tương thích với các bộ ắc quy 12V, bảng chữa cháy 24V và các nguồn điện chính được chỉnh lưu mà không cần điều chỉnh bên ngoài. Báo động được đánh giá để hoạt động kéo dài, với các đặc tính nhiệt cho phép nó duy trì hoạt động trong suốt sự kiện khẩn cấp kéo dài mà không làm giảm hiệu suất.
Âm cơ bản 2800Hz giúp loại bỏ tiếng ồn nền công nghiệp 85–90dB, cung cấp thông báo nguy hiểm rõ ràng ngay cả ở khoảng cách xa.
Định mức nhiệm vụ liên tục đảm bảo rằng cuộn dây và mạch dẫn động vẫn nằm trong giới hạn nhiệt an toàn trong các trường hợp báo động kéo dài, bao gồm cả tình huống cháy máy trong 24 giờ.
Cửa sổ vận hành 3–24V hỗ trợ kết nối trực tiếp với bảng điều khiển 12V và 24V cũng như các hệ thống chạy bằng pin, loại bỏ nhu cầu sử dụng bộ điều hợp điện áp riêng.
Các chốt hàn xuyên lỗ và đế có ren tùy chọn cho phép lắp đặt bảng điều khiển hoặc bề mặt nhanh chóng, với vỏ ABS chắc chắn phù hợp cho cả sử dụng trong nhà và ngoài trời được bảo vệ.
Tần số này nằm giữa các chỉ báo trạng thái 2kHz thông thường và các bộ rung áp điện 4kHz, mang lại đặc tính cảnh báo đặc biệt, dễ dàng phân biệt với các âm thanh khác của máy.
| tham số | Giá trị | Ghi chú |
| Loại sản phẩm | Báo động điện tử / Còi báo động | — |
| Mức áp suất âm thanh | Tối thiểu 90 dB | Ở mức 10 cm, mỗi giao thức thử nghiệm |
| Tần số cộng hưởng | 2800 ± 500 Hz | Giai điệu cơ bản |
| Điện áp hoạt động | 3–24 VDC | Phạm vi liên tục |
| Điện áp định mức | 12 VDC | danh nghĩa |
| Mức tiêu thụ hiện tại | 8 mA | Ở điện áp định mức |
| Chu kỳ nhiệm vụ | liên tục | Sự kiện báo động mở rộng |
| Nhiệt độ hoạt động | -20oC ~ +80oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +85oC | Không hoạt động |
| Vật liệu nhà ở | ABS màu đen | — |
| Kiểu lắp | Xuyên qua lỗ | Hàn sóng / thủ công; đế ren tùy chọn |

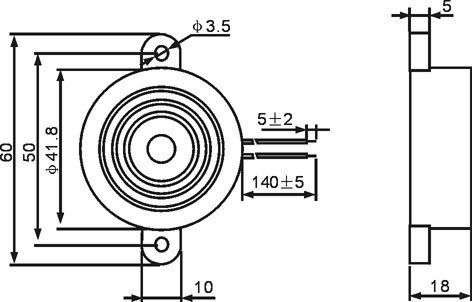

| Kích thước (Dia × H) | 42 × 18 mm | Chỉ thân máy |
| Cân nặng | 12 g | — |
| Cáp / Thiết bị đầu cuối | Ghim dây dẫn | Kết nối hàn xuyên lỗ |
Hệ thống báo cháy và sơ tán đòi hỏi âm thanh ra lệnh liên tục và thu hút sự chú ý trong các tòa nhà thương mại, nhà kho và cơ sở công nghiệp.
Cảnh báo nguy hiểm trong quy trình công nghiệp như cảnh báo rò rỉ hóa chất, cảnh báo giảm áp suất và tín hiệu máy chạy quá mức trong đó âm 2800Hz vẫn khác biệt với tiếng ồn máy móc tần số thấp hơn.
Các cài đặt bảo vệ vành đai và an ninh được hưởng lợi từ còi báo động cường độ cao để phát hiện xâm nhập và thông báo truy cập trái phép.
Các công trường khai thác và xây dựng ngoài trời, nơi báo động được sử dụng để cảnh báo sự gần gũi của thiết bị nặng và cảnh báo vụ nổ, được bảo vệ bằng vỏ bọc chịu được thời tiết tùy chọn.
Cảnh báo phụ trợ xe khẩn cấp trên xe tải tiện ích và trung tâm chỉ huy di động, được cấp nguồn trực tiếp từ nguồn điện 12V hoặc 24V của xe.
| Yêu cầu hệ thống an toàn | Ưu điểm HND‑4218 |
| Khả năng nghe tầm xa | Đầu ra 2800Hz xuyên qua tiếng ồn xung quanh 85dB+ để cảnh báo hiệu quả trên các diện tích sàn lớn |
| Thời gian sự kiện kéo dài | Đánh giá nhiệm vụ liên tục cho phép hoạt động liên tục trong nhiều giờ mà không cần tắt máy do nhiệt |
| Tính linh hoạt của nguồn điện | Đầu vào DC 3–24V bao gồm pin, bảng điều khiển và nguồn điện chính đã được chỉnh lưu mà không cần bộ điều hợp bên ngoài |
| Cài đặt nhanh chóng | Các chốt xuyên lỗ và đế có ren tùy chọn giúp giảm thời gian lắp đặt trên bảng điều khiển và máy móc |
| Cảnh báo phân biệt | Âm 2800Hz có thể phân biệt rõ ràng với các chỉ báo trạng thái 2kHz và 4kHz |
MEIDI dành một dây chuyền lắp ráp riêng cho Bộ rung báo động Piezo 4218, trong đó mỗi thiết bị được kiểm tra đầu ra âm thanh, tần số âm thanh và dòng điện trước khi xuất xưởng. Vỏ ABS được đúc sẵn trong nhà và mạch dao động bên trong được hiệu chỉnh để duy trì tần số cơ bản 2800Hz trên toàn dải điện áp. Khả năng truy xuất nguồn gốc lô được duy trì thông qua mã lô trên vỏ, liên kết ngược lại ngày sản xuất và hồ sơ kiểm tra.
Kiểm tra độ tin cậy tuân theo một giao thức tiêu chuẩn bao gồm độ bền nhiệt khi chạy ở cả nhiệt độ cao và nhiệt độ thấp, mức độ rung mô phỏng ứng suất vận chuyển và lắp đặt cũng như hoạt động liên tục ở điện áp định mức trong 24 giờ để xác nhận độ ổn định nhiệt. Báo cáo thử nghiệm chi tiết được cung cấp theo yêu cầu và ghi lại các phép đo SPL, tần số và dòng điện được thực hiện trong điều kiện phòng thí nghiệm được kiểm soát.

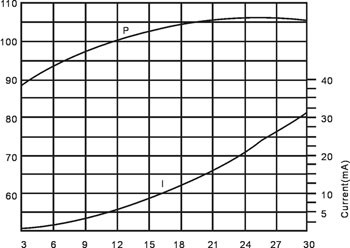

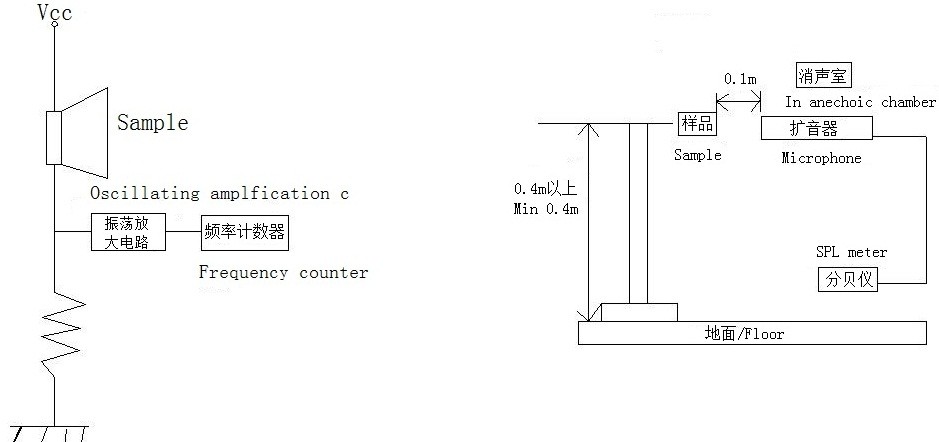

Bộ rung báo động Piezo 4218 được đặc trưng bằng sóng vuông 12Vp‑p ở tần số 2800Hz, được đo ở bước sóng 10 cm trong buồng không phản xạ. Các mẫu sản xuất điển hình cung cấp mức áp suất âm thanh cao hơn mức tối thiểu 90dB, với dòng điện ổn định ở mức hoặc dưới 8mA. Bảng dưới đây tóm tắt phạm vi hiệu suất được đảm bảo.
| Mục | Giá trị đảm bảo |
| Mức áp suất âm thanh | ≥ 90 dB |
| Tính thường xuyên | 2800 ± 500 Hz |
| Hiện hành | 8 mA |
| Kích thước | 42 × 18 mm |
Để biết quy trình thử nghiệm sản xuất hoàn chỉnh và dữ liệu quy trình thống kê, hãy liên hệ với bộ phận kỹ thuật ứng dụng MEIDI.
1. Có thể sử dụng Bộ rung báo động Piezo 4218 ngoài trời trong điều kiện ẩm ướt không?
Vỏ ABS tiêu chuẩn được thiết kế cho môi trường trong nhà và ngoài trời được bảo vệ. Nếu thiết bị báo động tiếp xúc trực tiếp với mưa, bụi hoặc nước rửa trôi, MEIDI có thể cung cấp phiên bản có vỏ bọc xếp hạng IP và kết cấu đệm kín. Thảo luận các yêu cầu về môi trường của bạn với nhóm kỹ thuật để chọn cấu hình phù hợp.
2. Phạm vi hiệu quả trong một nhà máy ồn ào với mức nền 85dB là bao nhiêu?
Với đầu ra tối thiểu 90dB ở khoảng cách 10cm, HND‑4218 mang lại tỷ lệ tín hiệu trên nhiễu đáng chú ý trong hầu hết các môi trường công nghiệp. Khoảng cách phủ sóng thực tế phụ thuộc vào đặc tính âm thanh của không gian; đối với các khu vực rộng lớn, nhiều báo động có thể được cài đặt đều đặn để đảm bảo khả năng nghe được trong toàn bộ cơ sở. Hỗ trợ mô hình âm thanh có sẵn từ MEIDI.
3. Chạy báo thức liên tục cả ngày hoặc lâu hơn có an toàn không?
Đúng. Báo động được đánh giá là hoạt động liên tục và thiết kế nhiệt của nó giữ cho cuộn dây và thiết bị điện tử trong giới hạn an toàn ngay cả khi kích hoạt kéo dài. Điều này làm cho nó phù hợp với các ứng dụng phát tín hiệu khẩn cấp trong đó cảnh báo có thể cần phát ra âm thanh cho đến khi được đặt lại theo cách thủ công.
4. Tần số âm có thể thay đổi từ 2800Hz được không?
Model tiêu chuẩn hoạt động ở tần số 2800Hz. Đối với các dự án OEM có yêu cầu tần số cụ thể, MEIDI có thể xem xét tính khả thi của mạch dao động tùy chỉnh. Số lượng đặt hàng tối thiểu được áp dụng.
5. Làm cách nào để tích hợp báo động vào hệ thống 48V hoặc 110V?
Phạm vi đầu vào tiêu chuẩn là 3–24V DC. Đối với điện áp cao hơn, có thể sử dụng bộ chuyển đổi giảm áp hoặc bộ chia điện trở đơn giản. Ngoài ra, MEIDI có thể cung cấp một biến thể có cuộn dây tùy chỉnh để vận hành ở điện áp DC 48V. Hãy liên hệ với nhóm ứng dụng để biết điện áp hệ thống và tính khả dụng hiện tại của bạn.
6. Có tùy chọn ổ đĩa DC 12V không yêu cầu sóng vuông bên ngoài không?
HND‑4218 bao gồm một bộ dao động bên trong, do đó, chỉ cần có điện áp DC ổn định trong phạm vi chỉ định để kích hoạt cảnh báo. Tham chiếu sóng vuông 12Vp‑p trong báo cáo thử nghiệm đề cập đến thiết lập đo lường được sử dụng để mô tả đặc tính hiệu suất âm thanh trong phòng thí nghiệm chứ không phải tín hiệu truyền động bắt buộc đối với người dùng cuối.
Để tính toán độ phủ âm thanh, các tùy chọn bảo vệ môi trường, yêu cầu mẫu hoặc định giá theo khối lượng, hãy gửi yêu cầu của bạn qua biểu mẫu liên hệ. Nhóm sản phẩm báo động của MEIDI cung cấp các khuyến nghị kỹ thuật, tệp CAD và hướng dẫn cài đặt, thường trong vòng một ngày làm việc.
