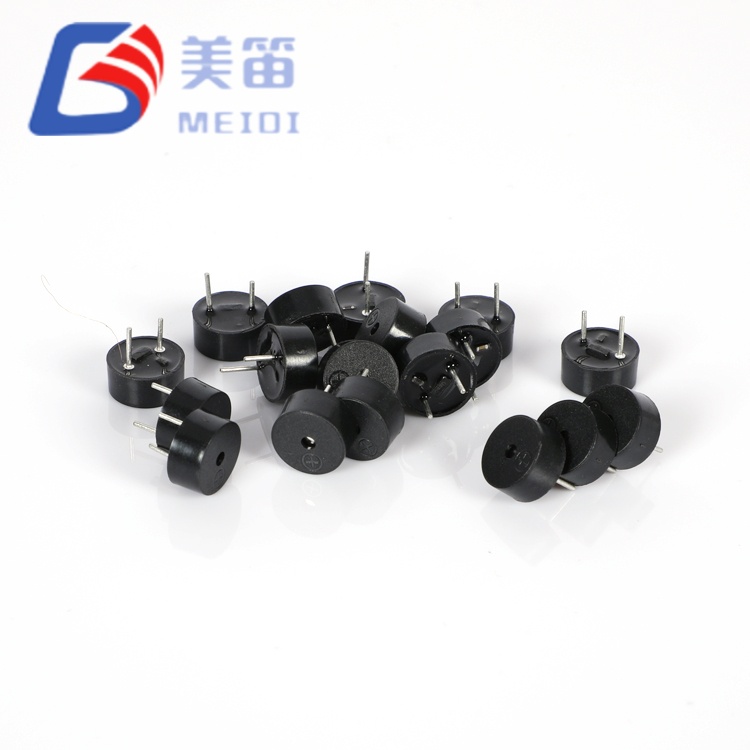

Ba biến thể điện áp — 3V (1,5–4,5V), 5V (3–7V) và 12V (8–16V) — có cùng thông số tần số cộng hưởng là 2700 ± 300 Hz
Mạch dao động tích hợp - Ứng dụng DC tạo ra đầu ra âm cố định mà không cần điều chỉnh tín hiệu hoặc điều hòa tín hiệu bên ngoài
Áp suất âm thanh ≥85 dB ở 10 cm - mức tối thiểu được chỉ định trên cả ba biến thể ở điện áp định mức tương ứng
Thân máy nhẹ 0,71 g (theo thông số kỹ thuật)
Vỏ PBT màu đen; nhiệt độ hoạt động -20 °C đến +70 °C, nhiệt độ bảo quản -30 °C đến +80 °C
Cấu hình chiều cao 4,2 mm (theo thông số kỹ thuật)
| tham số | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Điện áp định mức | 3 V DC | 5 V DC | 12V DC |
| Điện áp hoạt động | 1,5 – 4,5 V DC | 3 – 7V DC | 8 – 16V DC |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Hoạt động hiện tại | 30 mA | 30 mA | 30 mA |
| Tần số cộng hưởng | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Nhiệt độ hoạt động | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Nhiệt độ bảo quản | -30°C ~ +80°C | -30°C ~ +80°C | -30°C ~ +80°C |
| Kích thước (Dia × H) | 9,0 × 4,2mm | 9,0 × 4,2mm | 9,0 × 4,2mm |
| Cân nặng | 0,71 gam | 0,71 gam | 0,71 gam |
| Vật liệu nhà ở | PBT đen | PBT đen | PBT đen |

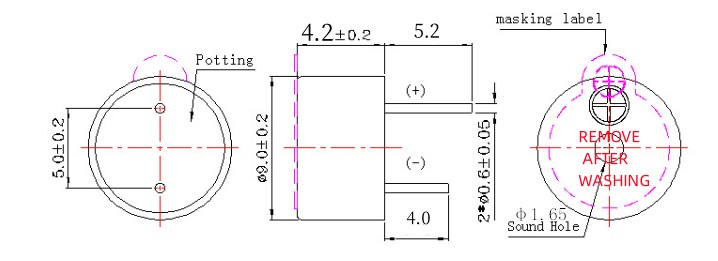

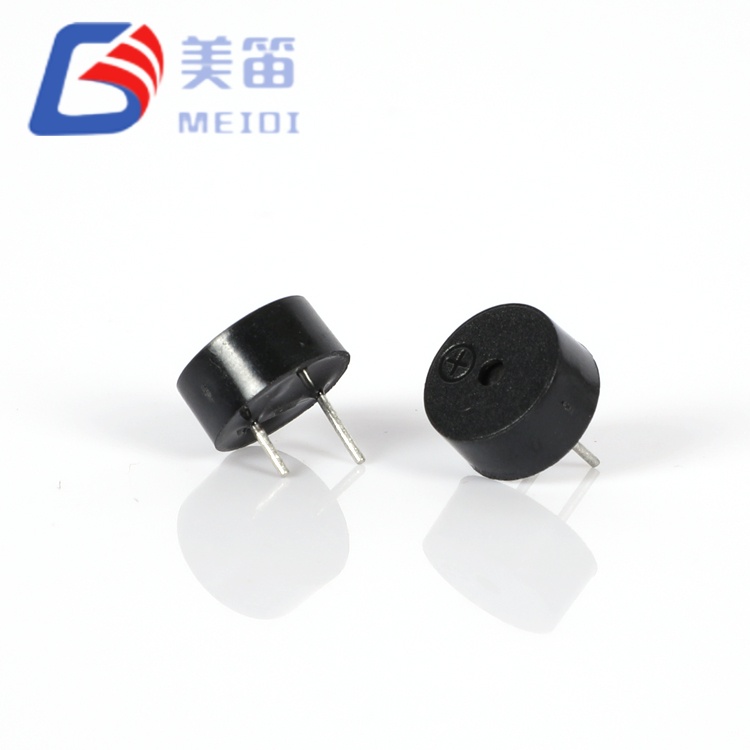

Kích thước nhỏ gọn 9,0 × 4,2 mm — kích thước được chỉ định để lắp xuyên lỗ
Bộ tạo dao động tích hợp giúp loại bỏ ổ đĩa ngoài - Ứng dụng điện áp DC tạo ra âm 2700 ± 300 Hz cố định mà không cần bộ tạo tín hiệu hoặc bộ tạo tín hiệu bên ngoài
Ba bậc điện áp — các biến thể 3V, 5V và 12V cho phép lựa chọn dựa trên đường điện áp hệ thống có sẵn
Trọng lượng 0,71 g - theo thông số kỹ thuật

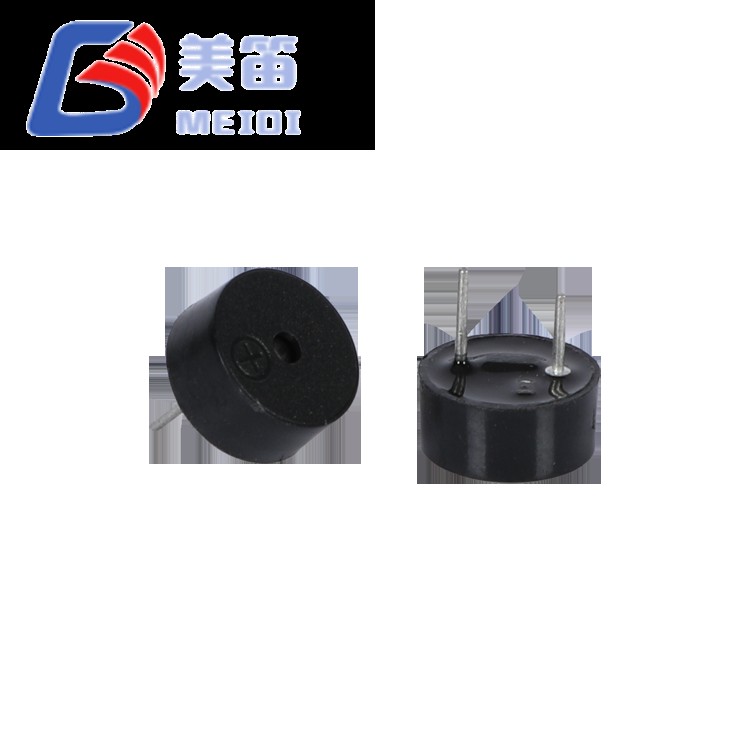

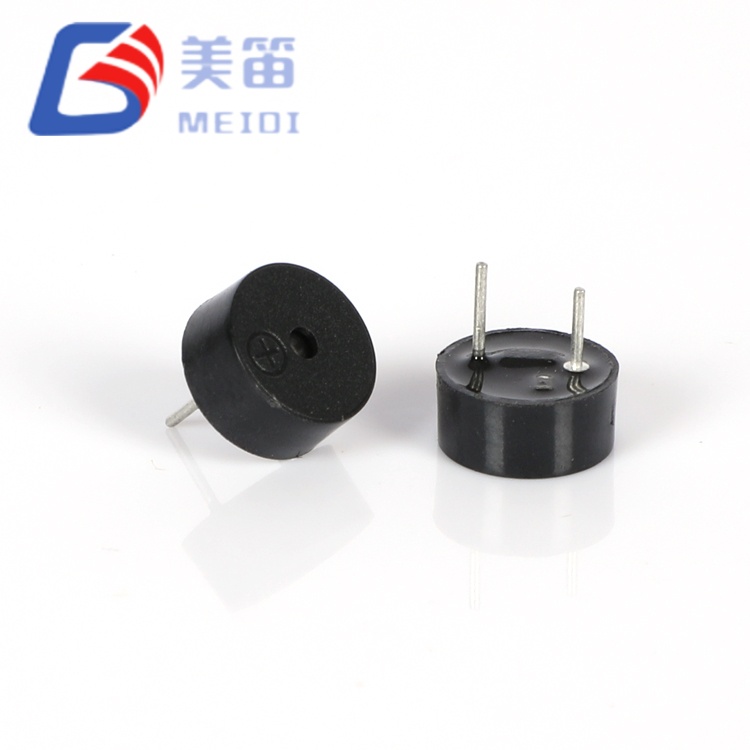

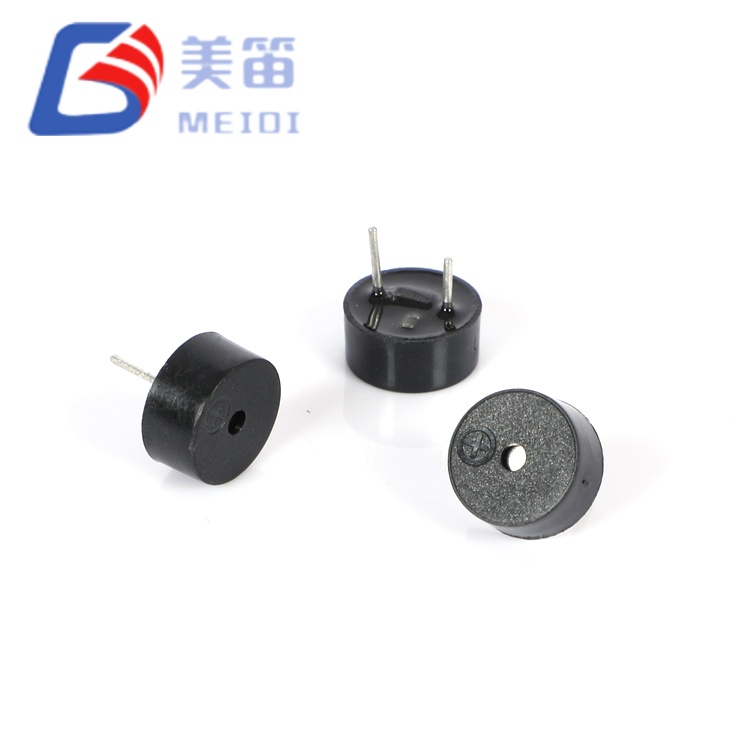

Gắn xuyên lỗ phân cực - đánh dấu phân cực pin cho biết hướng chính xác
Vỏ PBT màu đen để lắp ráp công nghiệp - tương thích với hàn sóng ở 255 ± 15 °C và hàn thủ công ở 360 ± 10 °C theo thông số kỹ thuật
30 mA rút dòng điện ở điện áp định mức - dòng điện hoạt động tối đa được chỉ định
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 3 V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 1,5 – 4,5 V DC | Phạm vi liên tục |

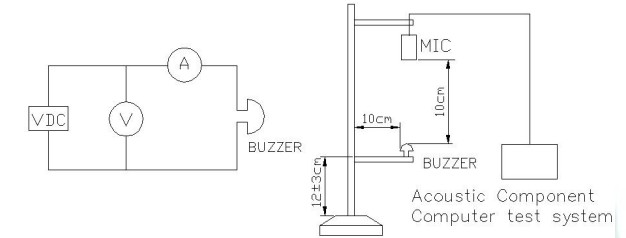

| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 3V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 4,2mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 5 V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 3 – 7V DC | Phạm vi liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 5V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 5V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 4,2mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung hoạt động xuyên lỗ điện từ | — |
| Điện áp định mức | 12V DC | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 8 – 16V DC | Phạm vi liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở mức 12V, trường tự do |
| Hoạt động hiện tại | 30 mA | Ở mức 12V |
| Tần số cộng hưởng | 2700 ± 300 Hz | Ở điện áp định mức |
| Nhiệt độ hoạt động | -20°C ~ +70°C | liên tục |
| Nhiệt độ bảo quản | -30°C ~ +80°C | Không hoạt động |
| Kích thước (Dia × H) | 9,0 × 4,2mm | Thân không bao gồm chân |
| Cân nặng | 0,71 gam | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn (Reflow) | 245 ± 15°C, 3 giây | làm nóng trước ở 180 °C trong 40–70 giây; tối đa 3 lượt |
| Hàn (Sóng) ★ | 255 ± 15 °C, 4–6 giây | Khuyến nghị 2–3 lượt |
| Hàn (Thủ công) ★ | 360 ± 10 °C, 2–5 giây | Khuyến nghị 2–3 lượt |
Lưu ý: Dữ liệu sau được trích từ các báo cáo thử nghiệm đính kèm thông số kỹ thuật của sản phẩm MEIDI. Các giá trị này minh họa sự phân phối điển hình từ các lô sản xuất được lấy mẫu và không đảm bảo thông số kỹ thuật.
| Khác nhau | Phạm vi SPL (dB) | Phạm vi hiện tại (mA) | Dải tần số (Hz) | Đường kính (mm) | H (mm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9,07 – 9,15 | 4,20 – 4,22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4,20 – 4,22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Lưu ý: Dòng dữ liệu mẫu 2 HNT-9042-12 hiển thị kích thước H 42,1 mm, đây là lỗi đánh máy trong báo cáo thử nghiệm ban đầu; kích thước quy định là 4,2 ± 0,2 mm.
Thông số kỹ thuật được đảm bảo được liệt kê trong bảng Thông số kỹ thuật ở trên. Liên hệ với MEIDI để biết dữ liệu kiểm tra hàng loạt thực tế.
Dụng cụ đo và kiểm tra cầm tay - cảnh báo ngưỡng và hoàn thành bằng âm thanh trong đồng hồ vạn năng, máy hiện sóng và máy hiệu chuẩn trường
Thiết bị y tế cầm tay - máy theo dõi glucose chạy bằng pin, máy đo nồng độ oxy trong mạch và máy phun sương yêu cầu cảnh báo bằng âm thanh cấu hình thấp
Thiết bị điện tử tiêu dùng và thiết bị nhỏ - bộ hẹn giờ vi sóng, chuông hoàn thành máy pha cà phê và cảnh báo thay thế bộ lọc máy lọc không khí
Cảm biến an ninh chạy bằng pin - cảm biến tiếp xúc cửa/cửa sổ, máy dò chuyển động và tín hiệu kiểm tra báo động khói
Thiết bị viễn thông - cảnh báo lỗi UPS gắn trên giá, âm báo trạng thái chuyển đổi mạng và phản hồi bằng âm thanh của hệ thống PBX
Điện tử giáo dục và sở thích - Phản hồi âm thanh của dự án Arduino và Raspberry Pi
| Xem xét thiết kế | Tính năng dòng HNT-9042 |
| Dấu chân nhỏ gọn | Kích thước quy định 9,0 × 4,2 mm |
| Nhiều điện áp hệ thống | Ba biến thể (3V/5V/12V) có chung thông số tần số cộng hưởng 2700 ± 300 Hz |
| Mạch điều khiển đơn giản hóa | Bộ tạo dao động tích hợp loại bỏ bộ tạo xung điện xung bên ngoài hoặc bộ đếm thời gian của vi điều khiển |
| Gắn xuyên lỗ | Việc gắn PCB bằng chì giúp duy trì cơ học |
| Lắp ráp công nghệ hỗn hợp | Vỏ PBT tương thích với hàn sóng và làm lại thủ công theo thông số kỹ thuật |
Yêu cầu một mẫu để đánh giá áp suất âm thanh, mức tiêu thụ dòng điện và khoảng cách độ cao trong khu vực mục tiêu của bạn.
Thông số kỹ thuật của Bộ rung hoạt động điện từ MEIDI 9042 xác định các bài kiểm tra độ tin cậy sau:
Bảo quản ở nhiệt độ cao - 48 giờ ở +80 ± 2 ° C, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Bảo quản ở nhiệt độ thấp - 48 giờ ở -30 ± 2 ° C, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Chu kỳ nhiệt độ - 5 chu kỳ: phơi sáng -30 °C 30 phút, phơi sáng +80 °C 30 phút; khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Thử nghiệm thả rơi - ở vị trí nằm ngang, rơi tự do từ độ cao 75 cm đến 10 mm tấm gỗ cứng, 3 lần rơi; kiểm tra sự xuất hiện và đo hiệu suất điện
Kiểm tra độ rung - 10–55 Hz, biên độ 1,0 mm, trục XYZ, tổng cộng 0,5 giờ; thời gian quét từ 10 đến 55 Hz và quay lại với biên độ đơn 1,0 mm là 1 phút
Kiểm tra độ ẩm - 48 giờ ở 50 ± 5 °C / 90–95% RH, khôi phục ở nhiệt độ phòng trong 2 giờ trước khi thử nghiệm
Khả năng chịu nhiệt của chất hàn - nhúng dây dẫn vào vật hàn nóng chảy ở 250 ± 5 ° C trong 10 ± 0,5 giây, thân cách vật hàn 2,0 mm
Lưu ý: Tất cả các điều kiện thử nghiệm đều được quy định trong thông số kỹ thuật sản phẩm Dòng MEIDI HNT-9042 ngày 2023-11-07. Liên hệ MEIDI để biết chi tiết về quy trình thử nghiệm sản xuất và dữ liệu thử nghiệm lô thực tế.
1. Làm cách nào để chọn giữa HNT-9042-03, HNT-9042-05 và HNT-9042-12?
Lựa chọn phụ thuộc vào điện áp nguồn DC có sẵn của bạn. HNT-9042-03 (1,5–4,5V) phù hợp với hệ thống logic 3,3V và các dự án vi điều khiển điện áp thấp. HNT-9042-05 (3–7V) phù hợp với điện áp điều khiển thiết bị tiêu chuẩn và logic công nghiệp 5V. HNT-9042-12 (8–16V) được thiết kế cho xe buýt điều khiển công nghiệp 12V và nguồn điện cho hệ thống an ninh. Cả ba biến thể đều có chung thông số tần số cộng hưởng là 2700 ± 300 Hz và cùng thông số áp suất âm thanh tối thiểu.
2. Tôi có thể sử dụng HNT-9042-03 với chân GPIO của vi điều khiển 3,3V không?
Dải điện áp hoạt động của HNT-9042-03 là 1,5–4,5V DC, bao gồm 3,3V. Tuy nhiên, dòng điện hoạt động 30 mA ở 3V phải được xác minh dựa trên khả năng cấp dòng điện của chân vi điều khiển. Xác minh rằng nguồn điều khiển có thể cung cấp 30 mA ở điện áp hoạt động. Liên hệ với MEIDI để biết các khuyến nghị về mạch truyền động nếu cần.
3. Chiều cao tối thiểu của thùng loa phía trên lỗ thoát âm HNT-9042 là bao nhiêu?
Đảm bảo có đủ khoảng trống phía trên lỗ thoát âm để tránh suy giảm áp suất âm thanh. Tham khảo các biện pháp phòng ngừa trong thông số kỹ thuật của sản phẩm MEIDI.
4. Dòng HNT-9042 có phù hợp để hoạt động liên tục không?
Phạm vi nhiệt độ hoạt động là -20 °C đến +70 °C theo thông số kỹ thuật. Nếu có thắc mắc về hoạt động liên tục, hãy liên hệ với MEIDI.
5. Dòng HNT-9042 có thể thay thế còi thụ động trong thiết kế hiện có không?
HNT-9042 là bộ rung chủ động có bộ tạo dao động tích hợp, trong khi bộ rung thụ động yêu cầu tín hiệu ổ đĩa AC bên ngoài. Việc thay thế bộ rung thụ động bằng bộ rung chủ động HNT-9042 yêu cầu sửa đổi mạch: tháo mạch điều khiển bên ngoài và kết nối trực tiếp HNT-9042 với đường ray điện áp DC thích hợp. Cấu hình chốt xuyên lỗ có thể khác với dấu chân còi thụ động; xác minh đường kính chân, bước và cực tính so với bố cục PCB ban đầu. Hãy liên hệ với MEIDI để đánh giá tính khả thi của việc thay thế.
1. Không sử dụng điện áp vượt quá phạm vi điện áp hoạt động được chỉ định.
2. Sản phẩm này có thiết kế mở và không đáp ứng các yêu cầu về chống thấm nước hoặc rò rỉ keo.
3. Việc sử dụng kéo dài trong môi trường có khí ăn mòn có thể ăn mòn các bộ phận của còi và cản trở hoạt động bình thường.

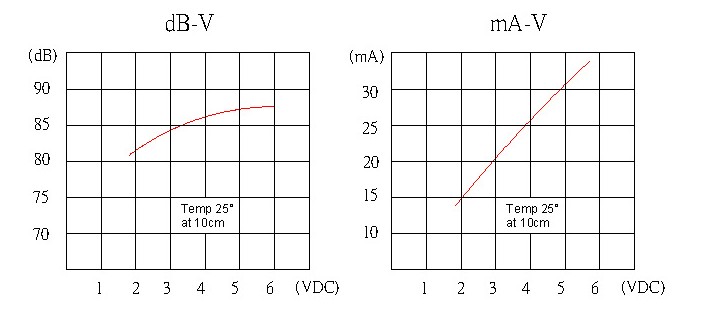

4. Hiệu suất áp suất âm thanh của còi sẽ thay đổi theo điện áp hoặc dòng điện áp dụng; đảm bảo điện áp hoặc dòng điện hoạt động đáp ứng yêu cầu kỹ thuật.
5. Tránh đặt vách ngăn trước lỗ thoát âm hoặc che nó lại vì điều này có thể dẫn đến hoạt động không ổn định.

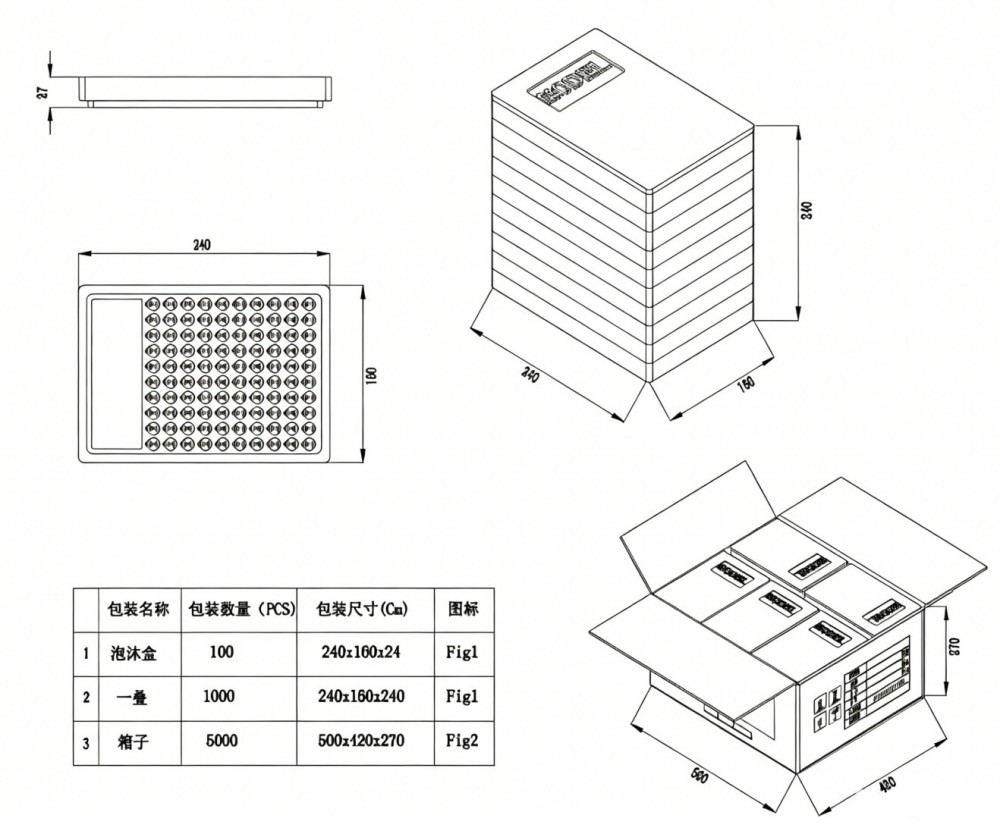

6. Còi nên được bảo quản trong bao bì thích hợp để tránh ẩm, rỉ sét và oxy hóa các cực của pin.
Để xác minh tham chiếu chéo đối với các bộ rung xuyên lỗ cũ, bảng dữ liệu sê-ri, đánh giá mẫu của các biến thể điện áp hoặc cấu hình dây dẫn tùy chỉnh, hãy liên hệ với Bộ phận Kỹ thuật Ứng dụng MEIDI.
