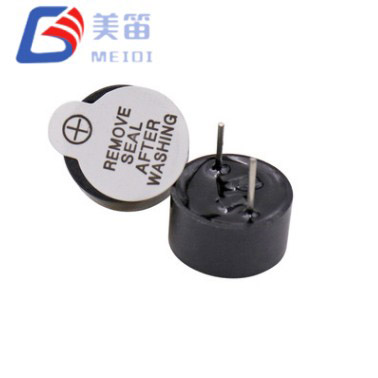

Được thiết kế để điều khiển công nghiệp, báo động máy móc và các hệ thống điện tử chắc chắn, bộ rung hoạt động xuyên lỗ này mang lại âm thanh cảnh báo xuyên thấu ≥85 dB ở tần số 2700 Hz với bộ tạo dao động tích hợp. Khả năng tương thích điện áp rộng 2‑5 V của nó hỗ trợ ổ đĩa DC trực tiếp từ đường ray logic 3,3 V, pin Li‑ion và hệ thống dung sai 5 V mà không cần bóng bán dẫn trình điều khiển hoặc bộ chuyển đổi tín hiệu điều khiển DC bên ngoài.
Được sản xuất bởi MEIDI tại cơ sở Giang Tô của chúng tôi, HMB1206‑03 được hưởng lợi từ hơn một thập kỷ chuyên môn về kỹ thuật còi điện từ. Mỗi thiết bị đều trải qua quá trình kiểm tra điện và âm thanh tự động 100%, đảm bảo hiệu suất ổn định trong quá trình sản xuất khối lượng lớn. Vỏ PBT màu đen chịu được đỉnh sóng hàn lên tới 255 °C và hoạt động liên tục từ -20 °C đến +70 °C, khiến nó trở thành lựa chọn đáng tin cậy cho các ứng dụng tự động hóa nhà máy, phân phối điện và thiết bị nặng.
Giá treo PCB Bộ rung điện từ 3V được thiết kế cho bảng điều khiển công nghiệp, hệ thống báo động máy móc và thiết bị điện tử bền chắc trong đó việc lắp xuyên lỗ mang lại độ ổn định cơ học vượt trội so với các giải pháp thay thế gắn trên bề mặt. Mạch dao động tích hợp tạo ra âm 2700 Hz cố định ở mức ≥85 dB khi sử dụng DC trong phạm vi 2–5 V, loại bỏ nhu cầu sử dụng các bộ phận truyền động bên ngoài trong môi trường nhiễu điện.

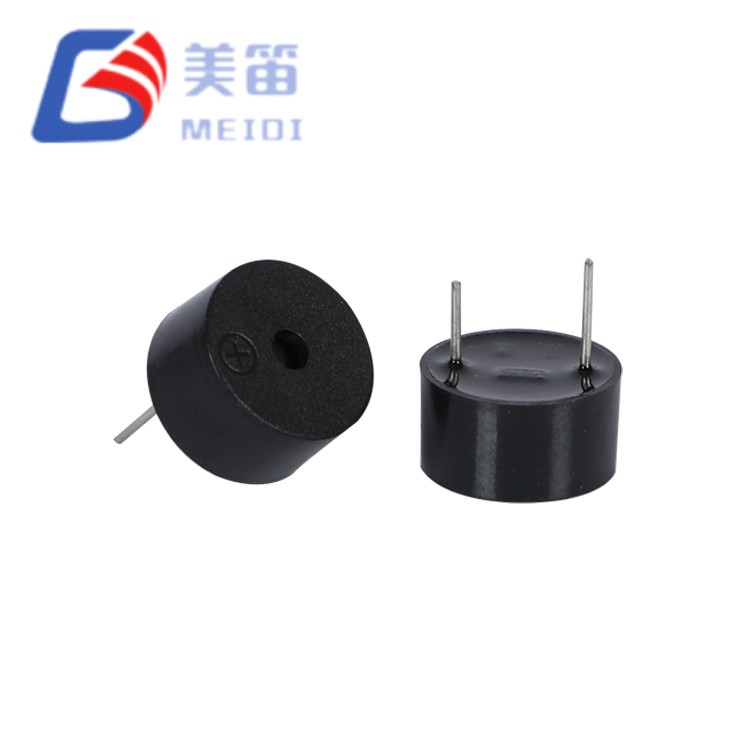

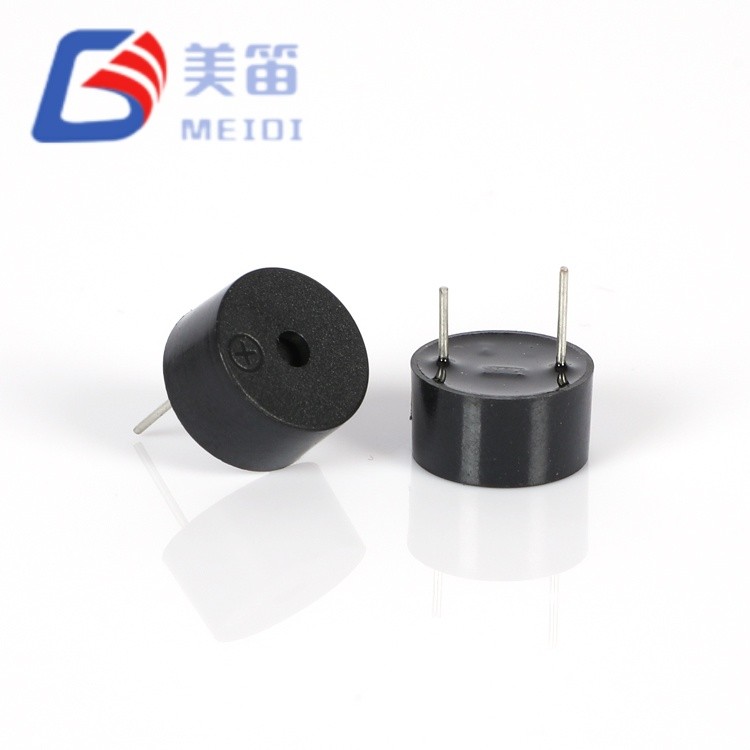

Đường kính 12,0 mm với chiều cao 6,5 mm chiếm diện tích xuyên lỗ cỡ trung bình giúp cân bằng âm thanh phát ra với các hạn chế về mật độ PCB. Bộ rung hoạt động điện từ xuyên lỗ 3V này đặc biệt phù hợp cho việc tân trang thiết bị cũ đã thiết lập các đường cắt và mẫu lỗ cho bộ rung 12 mm, cũng như các thiết kế mới trong công nghiệp nặng, vận tải và lắp đặt ngoài trời, nơi độ tin cậy cơ học lâu dài là không thể thương lượng.
Không giống như các bộ rung thụ động yêu cầu mạch điều khiển và tạo xung điện bên ngoài, thiết kế tự dao động của HMB1206-03 giải phóng tài nguyên bộ hẹn giờ của bộ vi điều khiển và giảm độ phức tạp của phần sụn. Điện áp hoạt động tối thiểu 2 V hỗ trợ các tình huống cảnh báo pin yếu khi điện áp nguồn giảm xuống dưới mức danh định, trong khi điện áp tối đa 5 V phù hợp với các hệ thống có khả năng chịu đựng của bộ điều chỉnh thoải mái hoặc điều kiện quá điện áp nhất thời.

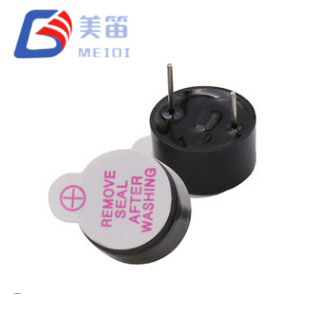

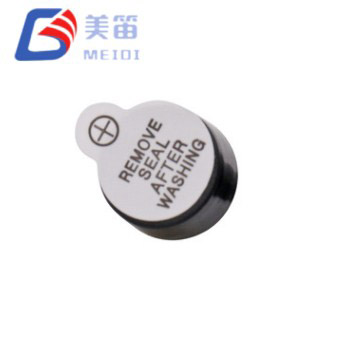

Cấu trúc xuyên lỗ đảm bảo duy trì PCB an toàn trong điều kiện rung, sốc và giãn nở nhiệt kéo dài. Vỏ PBT màu đen chống biến dạng trong quá trình hàn sóng và duy trì sự ổn định về kích thước trong toàn bộ phạm vi hoạt động. Với trọng lượng 1,7 g, khối lượng góp phần giảm chấn cơ học giúp giảm hiệu ứng microphonic trong điều kiện rung động phổ biến trong máy móc công nghiệp.
Gắn xuyên lỗ chống rung — neo cơ học an toàn trên PCB FR4 1,6–2,0 mm, tạo hình chì hấp thụ sự giãn nở nhiệt và sốc cơ học
Bộ tạo dao động tích hợp có khả năng chịu điện áp rộng - hoạt động từ 2–5 V mà không bị lệch tần số; Đầu ra ổn định 2700 Hz trên các đường cong xả pin
Ổ đĩa trực tiếp dòng điện thấp - 30 mA ở 3 V cho phép kết nối trực tiếp MCU GPIO trong nhiều ứng dụng, loại bỏ bóng bán dẫn bên ngoài hoặc IC điều khiển
Vỏ PBT nhiệt độ cao - được định mức cho đỉnh hàn sóng 255 ° C và hàn thủ công 360 ° C; không có biến dạng hoặc suy giảm âm thanh
Thâm nhập âm tần số thấp - 2700 Hz được tối ưu hóa cho độ nhạy thính giác của con người đồng thời tránh dải nhiễu 4 kHz nơi thiết bị công nghiệp tập trung nhiễu
Cấu hình chân phân cực - ngăn ngừa lỗi lắp đặt điện áp ngược; tương thích với các đầu nối phân cực tiêu chuẩn và các đầu cắm có khóa
| tham số | Giá trị | Ghi chú |
| Điện áp định mức | 3 V (DC) | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 2 – 5V (DC) | Phạm vi chức năng liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3 V, trường tự do |
| Tần số cộng hưởng | 2700 ± 300 Hz | Cố định bằng bộ dao động nội |
| Hoạt động hiện tại | 30 mA | Ở 3 V |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

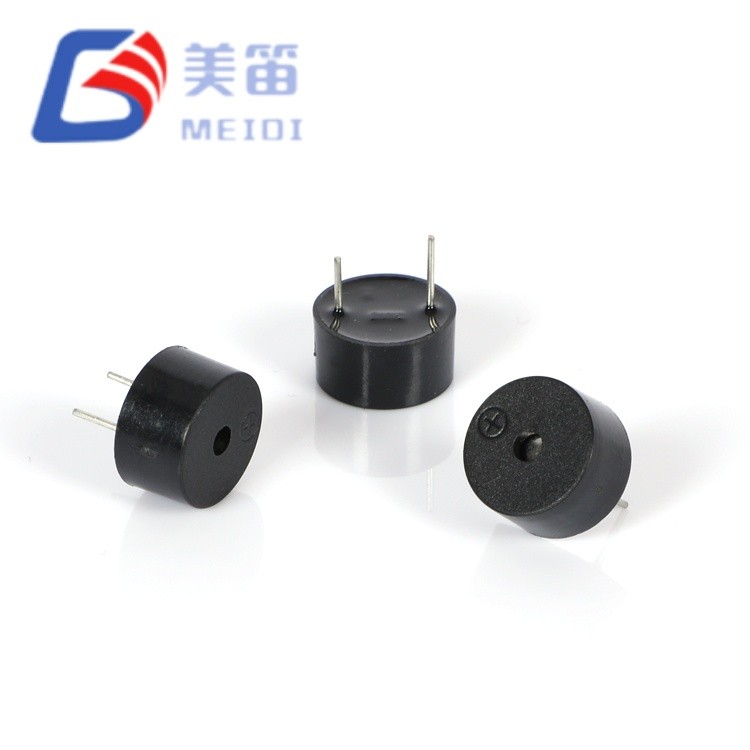

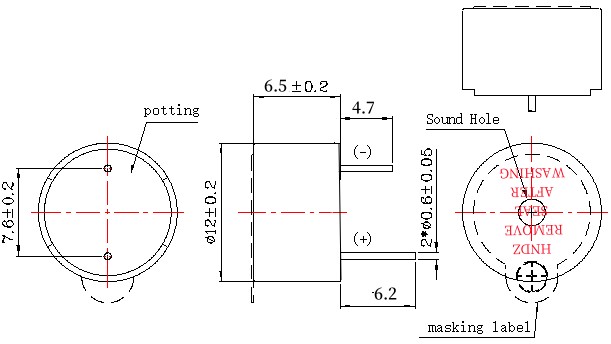

| Kích thước (Dia × H) | 12,0 × 6,5mm | Chỉ thân máy |
| Cân nặng | 1,7 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | Xếp hạng UL94 V-0 |
| Kiểu lắp | Xuyên lỗ | Hàn sóng/thủ công |
| Nhiệt độ hàn (Sóng) | 255 ± 15oC | 4–6 giây, được khuyến nghị |
| Nhiệt độ hàn (Thủ công) | 360 ± 10oC | 2–5 giây, được khuyến nghị |
| Nhiệt độ hàn (Reflow) | 245 ± 15oC | 180oC làm nóng trước 40–70 giây; 245oC 3 giây; tối đa 3 lượt |
| Căng thẳng môi trường | Lỗ hổng của SMD | Lợi thế xuyên lỗ |
| Rung động cơ học | Mỏi mối hàn, bong tróc linh kiện khi chịu rung 5G+ liên tục | Chì tạo thành neo cơ học thông qua PCB, phân bổ ứng suất trên toàn bộ độ dày của bảng |
| Đi xe đạp nhiệt | CTE không khớp giữa chất nền gốm và FR4 gây ra vết nứt vi mô | Dây dẫn tuân thủ hấp thụ sự giãn nở nhiệt chênh lệch giữa thành phần và bo mạch |
| Dịch vụ sửa chữa và hiện trường | Quá trình tháo gỡ có nguy cơ làm hỏng đệm, nâng dấu vết và tách lớp | Loại bỏ một điểm với chấn thương bảng tối thiểu; miếng đệm xuyên lỗ có độ bền cơ học cao |
| Quá độ dòng điện cao | Dòng điện tập trung ở phi lê hàn nhỏ tạo ra nhiệt cục bộ | Mặt cắt dây dẫn lớn hơn giúp phân phối dòng điện và giảm tổn thất điện trở |
| Khả năng tương thích của bảng kế thừa | Dấu chân của SMD không khớp yêu cầu thiết kế lại PCB | Đường kính tiêu chuẩn 12 mm tương thích với các mẫu lỗ và lỗ cắt hiện có trên bảng điều khiển phía trước |
Khối lượng 1,7 g của HMB1206-03 góp phần ổn định quán tính chống lại các hiệu ứng microphonic do rung động gây ra. Diện tích màng chắn lớn hơn nhờ vỏ 12 mm tạo ra SPL cao hơn với mức tiêu thụ dòng điện trên mỗi decibel thấp hơn, cải thiện hiệu suất điện trong các ứng dụng chạy bằng pin.
Bảng điều khiển PLC và công nghiệp - cảnh báo lỗi, phản hồi bằng âm thanh dừng khẩn cấp, cảnh báo hoàn thành chu trình trong tự động hóa sản xuất
Tự động hóa máy móc và nhà máy - Cảnh báo thay đổi công cụ CNC, báo hiệu lỗi băng tải, chỉ báo trạng thái tế bào robot trên các sàn sản xuất ồn ào
Phân phối điện và thiết bị điện - cảnh báo ngắt máy cắt, cảnh báo quá tải máy biến áp, âm báo trạng thái vận hành thiết bị đóng cắt
Bảng điều khiển bảo mật và truy cập - cảnh báo phát hiện xâm nhập, cảnh báo cửa buộc mở, báo động giả mạo bảng điều khiển trong các tòa nhà thương mại
Vận tải và thiết bị nặng - cảnh báo cabin xe, cảnh báo xe nâng lùi, cảnh báo dụng cụ hàng hải trong môi trường dễ bị rung
Dụng cụ công nghiệp cầm tay chạy bằng pin — cảnh báo pin yếu, cảnh báo quá tải và tín hiệu hoàn thành trong thiết bị không dây

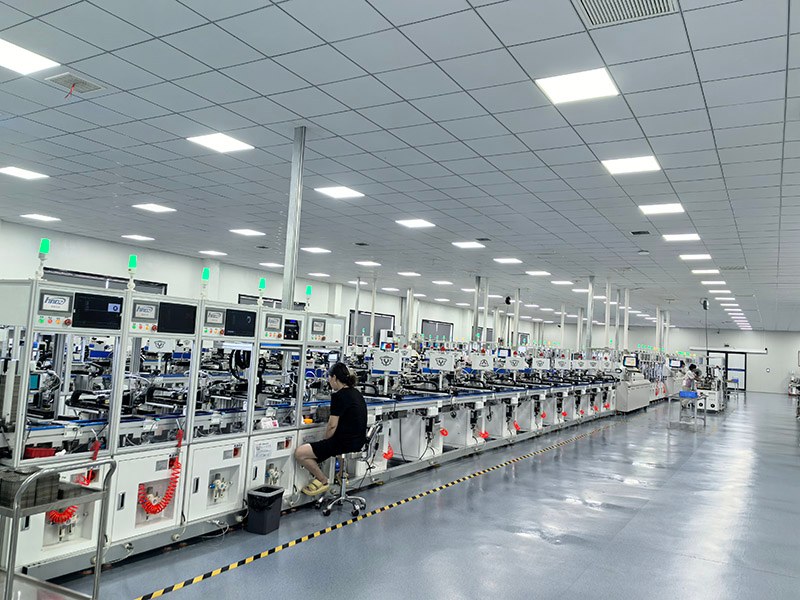

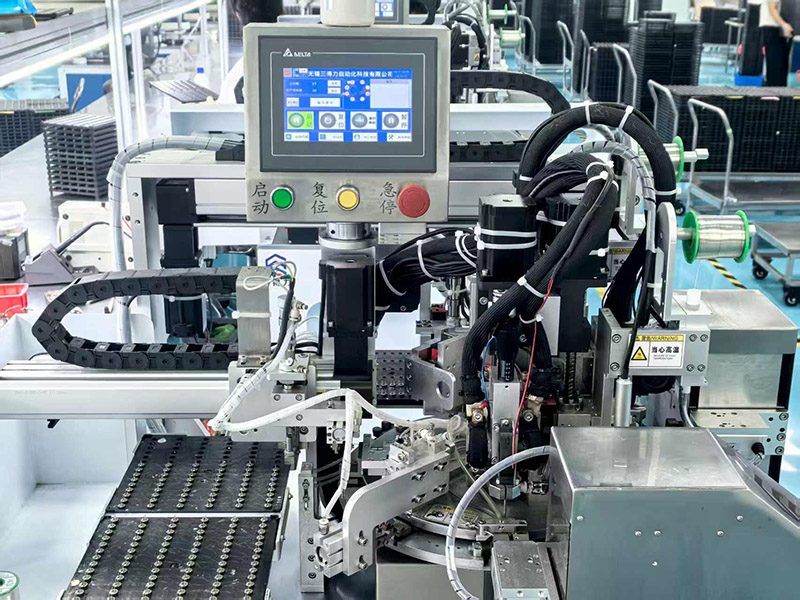

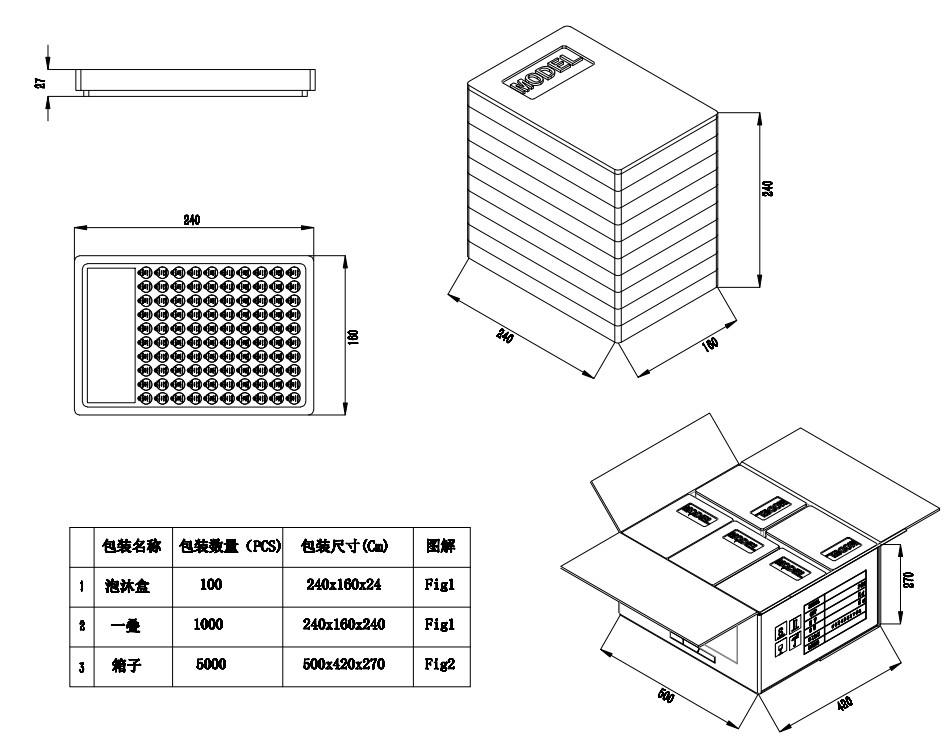

MEIDI vận hành một dây chuyền lắp ráp xuyên lỗ chuyên dụng được trang bị máy cuộn, hàn và đóng gói tự động. Cơ sở sản xuất ở Giang Tô của chúng tôi tuân theo các quy trình quản lý chất lượng ISO 9001, với việc kiểm tra trong quá trình ở mọi giai đoạn quan trọng. Mỗi thiết bị HMB1206‑03 đều phải được xác minh 100% thông số điện và đo SPL âm thanh trước khi đóng gói.
Ngoài sản xuất tiêu chuẩn, MEIDI còn thực hiện sàng lọc căng thẳng môi trường nghiêm ngặt trên các lô mẫu: chu kỳ sốc nhiệt từ -30 °C đến +80 °C, độ bền độ ẩm ở 50 °C / 95% RH và kiểm tra độ rung theo tiêu chuẩn IEC 60068-2-6. Các quy trình này xác nhận độ tin cậy lâu dài của còi trong môi trường công nghiệp đòi hỏi khắt khe.
Các chứng nhận hiện có bao gồm RoHS, REACH và UL94 V-0 cho vật liệu vỏ. Đối với các dự án có khối lượng lớn, chúng tôi có thể cung cấp báo cáo tuân thủ IEC 60950-1 và UL 508 theo yêu cầu. Đội ngũ kỹ thuật của chúng tôi cũng hỗ trợ việc tạo dây dẫn tùy chỉnh, bước chân thay thế và tần số chuyên dụng từ 2,0 đến 4,0 kHz để phù hợp với các yêu cầu ứng dụng riêng biệt.
MEIDI sản xuất Giá treo PCB Bộ rung điện từ 3V trên dây chuyền lắp ráp xuyên lỗ chuyên dụng với khả năng kiểm tra điện và xác minh âm thanh tự động 100%. Mỗi lô sản xuất đều trải qua:
Chu kỳ sốc nhiệt - 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị
Độ bền độ ẩm - 48 giờ ở 50 ± 5oC / 90–95% RH sau đó phục hồi trong 2 giờ ở môi trường xung quanh
Độ bền cơ học - kiểm tra độ rung (10–55 Hz, biên độ 1,0 mm, trục XYZ, tổng thời gian 0,5 giờ) và thả rơi tự do 75 cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng hàn - kiểm tra cân bằng ướt theo J-STD-002, loại 3 (260oC)
Khả năng chịu nhiệt của mối hàn - 250 ± 5 oC trong 10 ± 0,5 giây với khoảng hở giữa thân và vật hàn là 2,0 mm
Dữ liệu kiểm tra hàng loạt mẫu xác nhận phạm vi áp suất âm thanh 87,0--92,0 dB (10 mẫu, 3 VDC, 10 cm, trường tự do). Lưu ý: đây là dữ liệu đo dựa trên mẫu, không phải giá trị thông số kỹ thuật được đảm bảo. Bảng dữ liệu đảm bảo áp suất âm thanh tối thiểu ≥85 dB ở điện áp định mức và 10 cm.
Chứng nhận hiện có: RoHS, REACH, UL94 V-0 (vật liệu vỏ). Báo cáo tuân thủ IEC 60950-1 và UL 508 được cung cấp theo yêu cầu đối với các đơn đặt hàng số lượng lớn.
Câu hỏi 1: Giá treo PCB Bộ rung điện từ 3V có tương thích với logic của vi điều khiển 5 V hay nó yêu cầu điều chỉnh điện áp?
Điện áp hoạt động tối đa 5 V là giới hạn trên tuyệt đối. Mặc dù bộ rung sẽ hoạt động ở điện áp 5 V nhưng hoạt động liên tục ở ranh giới này có thể làm giảm tuổi thọ âm thanh và tăng dòng điện vượt quá thông số kỹ thuật 30 mA. Đối với hệ thống 5 V, nên sử dụng điện trở nối tiếp (thường là 47–100 Ω) để giảm điện áp xuống phạm vi 3–4 V, duy trì bộ rung trong phạm vi hoạt động tối ưu trong khi vẫn duy trì đủ SPL. Ngoài ra, hãy chọn bộ rung hoạt động định mức 5 V từ danh mục MEIDI nếu 5 V là điện áp danh định của hệ thống.
Câu hỏi 2: Bộ rung này có thể được gắn trên PCB FR4 1,6 mm tiêu chuẩn bằng thiết bị chèn trục tự động không?
Đúng. Đường kính 12,0 mm và cấu hình chốt xuyên lỗ tiêu chuẩn phù hợp với thông số kỹ thuật của thành phần hướng trục dành cho máy chèn tự động. Tạo chì xuyên tâm (gắn dọc) cũng có sẵn cho các bố cục PCB bị giới hạn về không gian trong đó việc lắp ngang là không thực tế. Độ dài dây dẫn tùy chỉnh và cấu hình tạo hình được hỗ trợ cho các đơn đặt hàng số lượng lớn - hãy liên hệ với bộ phận bán hàng công nghiệp để được hướng dẫn cấu hình.
Câu 3: Bộ rung này có thể hỗ trợ hoạt động liên tục 24/7 không? Tuổi thọ âm thanh dài hạn là gì?
Bảng dữ liệu của nhà sản xuất không cung cấp dữ liệu về thời gian hoạt động liên tục trong thời gian dài. Điều kiện thử nghiệm trọn đời được chỉ định là 96 giờ ở 25 ± 10oC với điện áp định mức và sóng vuông tần số cộng hưởng 1/2 chu kỳ nhiệm vụ. Thử nghiệm bảo quản ở nhiệt độ cao là 96 giờ ở +85oC. Để có dữ liệu về độ tin cậy khi vận hành liên tục trong thời gian dài, vui lòng liên hệ với nhà máy để yêu cầu dữ liệu kiểm tra trọn đời hoặc xác minh độ tin cậy tùy chỉnh. Đối với các ứng dụng phát âm liên tục, cần đánh giá khả năng quản lý nhiệt của vỏ bọc để ngăn ngừa sự tích tụ nhiệt xung quanh bộ rung.
Câu hỏi 4: Các sửa đổi OEM như độ dài dây dẫn tùy chỉnh, hình thành dây dẫn hoặc màu vỏ thay thế có được hỗ trợ không?
Đúng. MEIDI hỗ trợ cắt dây dẫn tùy chỉnh (thẳng, gấp khúc, lệch hoặc tạo hình), bước chân thay thế cho PCB không chuẩn và mã hóa màu vỏ để nhận dạng điện áp hoặc tần số. Tần số dao động tùy chỉnh trong khoảng 2,0–4,0 kHz có sẵn cho các yêu cầu âm thanh chuyên dụng. Số lượng đặt hàng tối thiểu và thời gian giao hàng thay đổi tùy theo mức độ phức tạp của việc sửa đổi; gửi yêu cầu cấu hình OEM để báo giá.
Câu hỏi 5: Bộ rung hoạt động xuyên lỗ này so sánh với các lựa chọn thay thế hoạt động SMD trong môi trường có độ rung cao như thế nào?
Việc lắp xuyên lỗ mang lại khả năng giữ cơ học vượt trội vì dây dẫn tạo thành một mỏ neo vật lý xuyên qua độ dày PCB, phân bổ ứng suất trên bảng. Dây dẫn tuân thủ hấp thụ sự giãn nở nhiệt chênh lệch giữa thành phần và PCB, làm giảm độ mỏi của mối hàn trong chu kỳ nhiệt. Trong môi trường chịu áp lực cơ học, kết cấu xuyên lỗ thường mang lại độ tin cậy lâu dài cao hơn so với các giải pháp thay thế gắn trên bề mặt. Khối lượng lớn hơn và kết cấu bằng chì của bộ rung xuyên lỗ góp phần ổn định quán tính giúp chống lại sự dịch chuyển do rung động gây ra. Đối với các yêu cầu cấp độ rung cụ thể, nên thử nghiệm ứng dụng cụ thể theo IEC 60068-2-6.
Để biết giá theo số lượng, báo cáo độ tin cậy, cấu hình khách hàng tiềm năng tùy chỉnh hoặc hướng dẫn tích hợp cho hệ thống điều khiển công nghiệp, hãy liên hệ với Bộ phận bán hàng công nghiệp MEIDI.

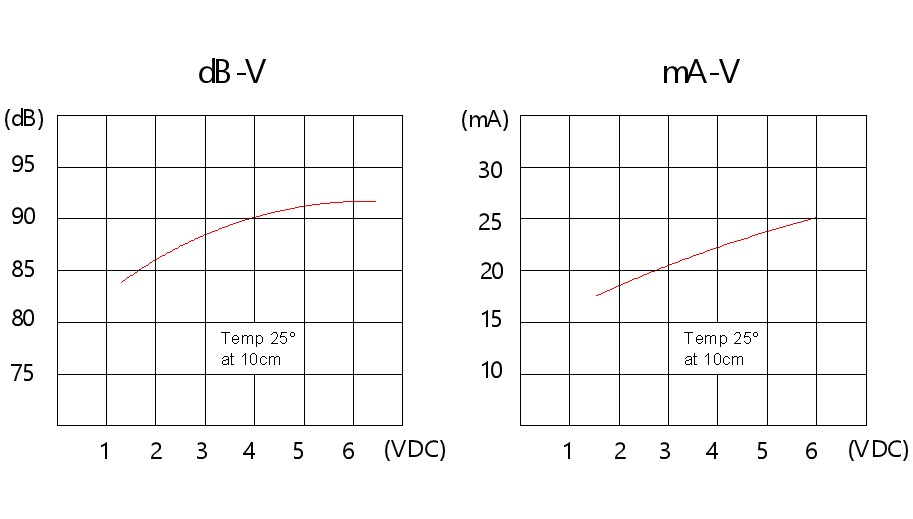

Kỹ thuật ứng dụng công nghiệp MEIDI thường đáp ứng các yêu cầu kỹ thuật trong vòng một ngày làm việc với các bản vẽ sơ đồ chân, đường cong SPL điện áp và các bậc định giá theo khối lượng.
