Mạch điều khiển tích hợp - cấp điện áp DC trực tiếp; không cần bộ tạo dao động bên ngoài, bộ đếm thời gian xung hoặc bóng bán dẫn trình điều khiển
Cấu trúc khoang mở rộng 7,5 mm - thể tích bên trong lớn hơn 15% so với kích thước tương đương 6,5 mm giúp tăng hiệu suất cộng hưởng Helmholtz và SPL đỉnh
Đầu ra 89,6–93,2 dB đã được xác minh theo kinh nghiệm — trung bình mẫu là 91,5 dB, mang lại SPL cao hơn 1,1 dB so với các biến thể nhỏ gọn ở mức dòng điện tương đương
Phạm vi hoạt động rộng 2–5 V — trải dài trên đường cong phóng điện Li-ion (3,0–4,2 V), logic điều chỉnh 3,3 V và dung sai nhất thời 5 V
Dòng điện 30 mA ở 3 V — chuyển đổi năng lượng hiệu quả từ hình dạng khoang mở rộng cho phép đầu ra to hơn mà không tăng gánh nặng điện năng
Vỏ PBT màu đen - được định mức cho hàn sóng 255 ° C và hoạt động liên tục -20 ° C đến +70 ° C

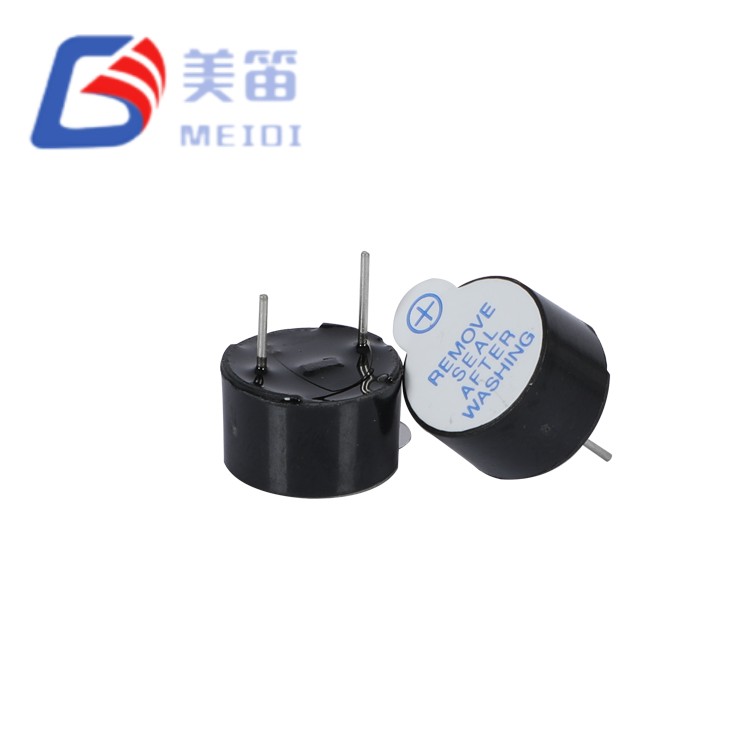

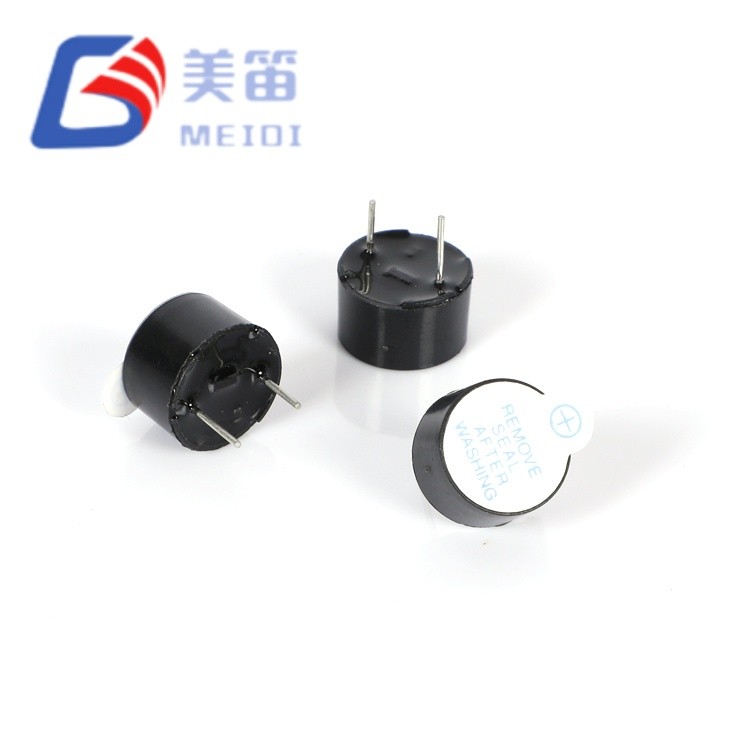

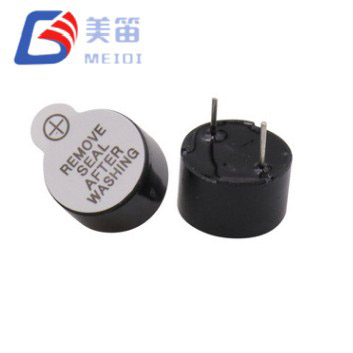

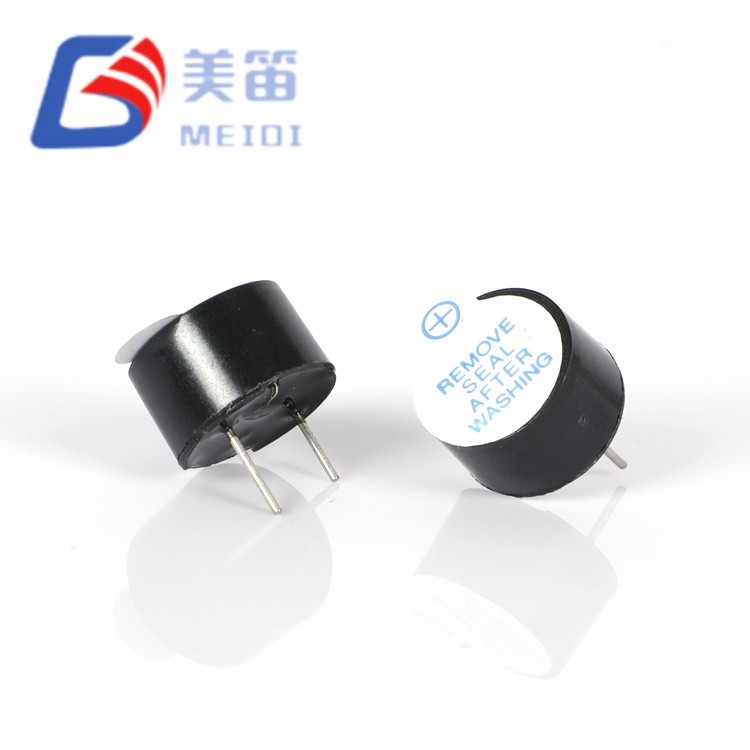

Giá đỡ PCB Bộ rung điện từ 5V giải quyết một hạn chế kỹ thuật âm thanh cụ thể: sự cân bằng giữa khe hở trục z PCB và đầu ra âm thanh trong bộ rung hoạt động xuyên lỗ. Với kích thước 12,0 × 7,5 mm, bộ rung hoạt động điện từ xuyên lỗ 3V này có cùng đường kính 12 mm như các biến thể nhỏ gọn 6,5 mm, đồng thời mang lại áp suất âm thanh cao hơn đáng kể thông qua buồng cộng hưởng bên trong mở rộng.
Chiều cao khoang bổ sung 1,0 mm có chức năng như một bộ cộng hưởng Helmholtz mở rộng, tăng hiệu suất ghép âm thanh ở tần số hoạt động 2700 Hz. Dữ liệu thử nghiệm mẫu xác nhận lợi ích kỹ thuật này: HMB1275-03B tạo ra 89,6–93,2 dB (trung bình 91,5 dB) so với 87,0–92,0 dB (trung bình 90,4 dB) từ mức tương đương 6,5 mm — mức cải thiện trung bình 1,1 dB thể hiện mức tăng công suất âm thanh xấp xỉ 1,3× theo thuật ngữ logarit. Điều quan trọng là mức tăng này đạt được ở mức rút dòng điện tương đương (trung bình mẫu là 22,9 mA so với 23,1 mA), cho thấy hiệu suất chuyển đổi âm thanh điện vượt trội thay vì chỉ tăng công suất đầu vào.
Ưu điểm hiệu quả này quan trọng trong hai bối cảnh: thiết kế chạy bằng pin trong đó mỗi milliamp đều ảnh hưởng đến thời gian chạy và vỏ bọc hạn chế về nhiệt giúp giảm tổn thất điện trở trong cuộn dây dẫn đến nhiệt độ vận hành thấp hơn và kéo dài tuổi thọ linh kiện. Điện áp hoạt động tối thiểu 2 V hỗ trợ các tình huống cảnh báo pin yếu; mức tối đa 5 V phù hợp với các hệ thống có dung sai điều chỉnh thoải mái.

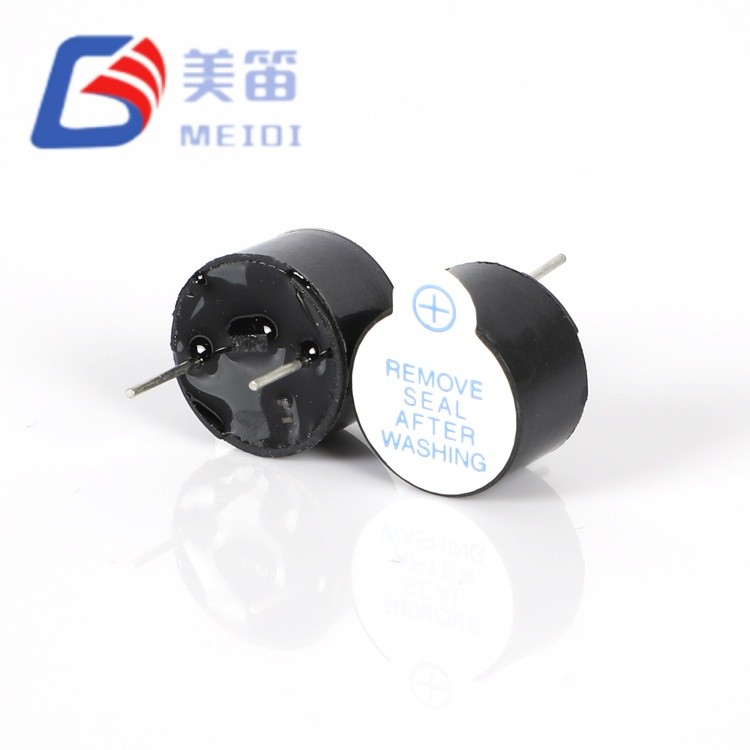

Cấu trúc xuyên lỗ với vỏ PBT màu đen đảm bảo khả năng duy trì cơ học và ổn định nhiệt khi hàn sóng, làm lại thủ công và duy trì độ rung công nghiệp. Cấu hình chân phân cực ngăn ngừa lỗi lắp đặt điện áp ngược trong môi trường dịch vụ tại hiện trường.
Dòng HMB1275 có sẵn nhiều biến thể điện áp và cấu hình --- 3 V (HMB1275-03B), 5 V với các tùy chọn vòng từ 65 mm hoặc 95 mm (HMB1275-05B), phiên bản cổng âm thanh thoát bên 5 V và 12 V (HMB1275-05C / HMB1275-12C) và 24 V với đầu ra ≥90 dB nâng cao (HMB1275-24B) --- tất cả đều có chung kích thước 12,0 × 7,5 mm, vỏ PBT màu đen và bệ gắn xuyên lỗ để bố trí PCB và quản lý chuỗi cung ứng thống nhất.
Kiến trúc khoang 7,5 mm mở rộng - âm lượng của bộ cộng hưởng Helmholtz mở rộng giúp tăng hiệu suất âm thanh ở 2700 Hz mà không cần mở rộng diện tích PCB
Mức tăng hiệu suất điện âm đã được xác minh — trung bình mẫu là 91,5 dB ở 22,9 mA so với 90,4 dB ở 23,1 mA đối với các biến thể 6,5 mm; SPL trên mỗi milliamp cao hơn giúp giảm hao pin
Bộ tạo dao động tích hợp có khả năng chịu điện áp rộng - hoạt động từ 2–5 V mà không bị lệch tần số; đầu ra ổn định 2700 Hz trên các đường cong phóng điện Li-ion
Ổ đĩa trực tiếp dòng điện thấp — 30 mA ở 3 V cho phép kết nối trực tiếp MCU GPIO trong nhiều ứng dụng, loại bỏ giai đoạn trình điều khiển bên ngoài
Neo cơ học xuyên lỗ - khả năng giữ chì qua PCB chịu được rung động kéo dài và chu kỳ nhiệt vượt trội so với các giải pháp thay thế gắn trên bề mặt
Vỏ PBT có khả năng chịu sửa chữa - được xếp hạng cho đỉnh hàn sóng 255 ° C và hàn thủ công 360 ° C; duy trì sự ổn định kích thước trên toàn bộ phạm vi hoạt động

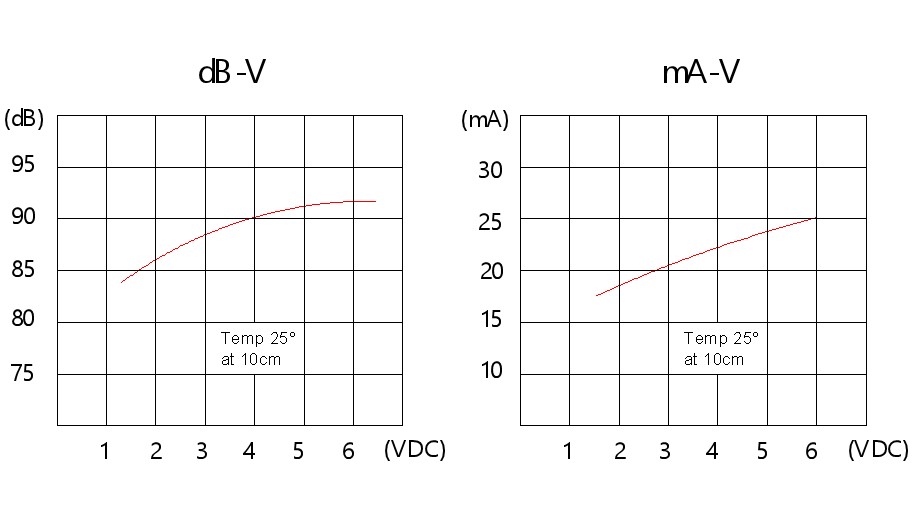

| tham số | Giá trị | Ghi chú |
| Điện áp định mức | 3 V (DC) | Điểm vận hành danh nghĩa |
| Điện áp hoạt động | 2 – 5V (DC) | Phạm vi chức năng liên tục |
| Âm thanh phát ra ở 10 cm | ≥ 85 dB | Ở 3 V, trường tự do; phạm vi mẫu 89,6–93,2 dB |
| Tần số cộng hưởng | 2700 ± 300 Hz | Cố định bằng bộ dao động nội |
| Hoạt động hiện tại | 30 mA | Ở mức 3 V; phạm vi mẫu 21,3–24,6 mA |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |

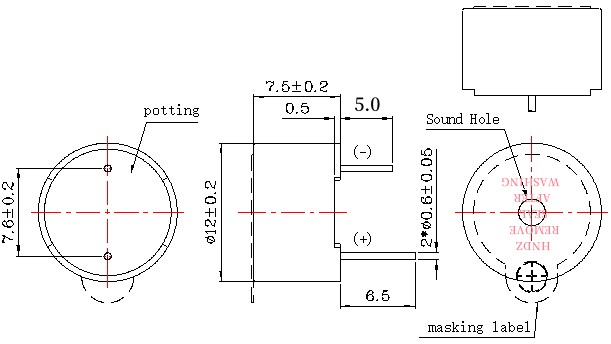

| Kích thước (Dia × H) | 12,0 × 7,5 mm | Chỉ cơ thể; Khoang mở rộng 7,5 mm |
| Cân nặng | 1,7 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | Xếp hạng UL94 V-0 |
| Kiểu lắp | Xuyên lỗ | Hàn sóng/thủ công |
| Nhiệt độ hàn (Sóng) | 255 ± 15oC | 4–6 giây, được khuyến nghị |
| Nhiệt độ hàn (Thủ công) | 360 ± 10oC | 2–5 giây, được khuyến nghị |
| Nhiệt độ hàn (Reflow) | 245 ± 15oC | 180oC làm nóng trước 40–70 giây; 245oC 3 giây; tối đa 3 lượt |
Giá đỡ PCB Bộ rung điện từ 5V chia sẻ các thông số điện giống hệt với HMB1206-03 (phạm vi hoạt động 3 V, 2--5 V, 30 mA, 2700 Hz), với chiều cao khoang 7,5 mm mở rộng mang lại cùng đảm bảo thông số kỹ thuật ≥85 dB. Để biết dữ liệu mẫu được đo trong môi trường ứng dụng cụ thể của bạn, hãy liên hệ với bộ phận kỹ thuật ứng dụng của nhà máy:
| Số liệu | HMB1206-03 (6,5mm) | HMB1275-03B (7,5 mm) | Sự cải tiến |
| Phạm vi SPL mẫu | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB tối đa, +1,2 dB tối thiểu |
| Trung bình SPL mẫu | 90,4dB | 91,5 dB | +1,1dB |
| Phạm vi hiện tại mẫu | 21,5–25,0 mA | 21,3–24,6 mA | Có thể so sánh |
| Mẫu trung bình hiện tại | 23,1 mA | 22,9 mA | -0,2 mA |
| Hiệu suất âm thanh (dB/mA) | 3.91 | 3.99 | +2,0% |
Sự cải thiện 1,1 dB SPL ở mức tiêu thụ dòng điện tương đương cho thấy rằng chiều cao khoang mở rộng giúp tăng cường khả năng chống bức xạ âm - sự kết hợp giữa màng rung và không khí xung quanh - thay vì chỉ đơn giản là tăng độ lệch của màng. Đây là kết quả kỹ thuật được ưu tiên: sản lượng cao hơn mà không tăng mức tiêu thụ điện năng hoặc làm nóng cuộn dây.
Đối với các nhà thiết kế hệ thống, mức tăng hiệu quả này có nghĩa là:
Tuổi thọ pin dài hơn trong các ứng dụng di động (cùng âm lượng, dòng điện trung bình thấp hơn)
Giảm ứng suất nhiệt trên cuộn dây và mạch dao động (tổn thất điện trở thấp hơn)
Biên độ thiết kế lớn hơn — mức tối đa 93,2 dB cung cấp khoảng trống 8,2 dB trên thông số kỹ thuật ≥85 dB, hỗ trợ độ võng điện áp, lão hóa và tắc nghẽn âm thanh
Hệ thống quản lý kho hàng - cảnh báo hoàn thành việc lấy hàng, xác nhận quét hàng tồn kho và cảnh báo ở gần xe nâng trong môi trường trần cao, nơi khoảng cách truyền âm thanh là vấn đề quan trọng
Thiết bị y tế đầu giường - báo động bơm truyền dịch, âm báo của hệ thống gọi bệnh nhân và cảnh báo lỗi máy thở trong đó âm thanh rõ ràng phải vượt qua tiếng ồn xung quanh lâm sàng
Thiết bị nhà bếp thương mại - bộ hẹn giờ của lò nướng, tín hiệu kết thúc chu trình của máy rửa bát và cảnh báo ngưỡng làm lạnh trong môi trường phản xạ âm thanh
Tự động hóa nông nghiệp - cảnh báo khí hậu nhà kính, âm báo lỗi hệ thống tưới tiêu và thông báo hẹn giờ cho vật nuôi ăn trong môi trường ngoài trời hoặc chuồng trại
Dụng cụ kiểm tra và đo lường - âm báo liên tục của đồng hồ vạn năng, cảnh báo kích hoạt máy hiện sóng và cảnh báo giới hạn nguồn điện trên các thiết lập để bàn đông đúc
| Ràng buộc thiết kế | Giải pháp nhỏ gọn 6,5 mm | Giải pháp mở rộng 7,5 mm |
| Độ hở trục z của PCB ≤ 7,0 mm | Yêu cầu; không có sự thay thế | Có thể vượt quá phong bì |
| Âm thanh phát ra tối đa từ khoảng cách 12 mm | Bị giới hạn bởi thể tích khoang | SPL trung bình +1,1 dB thông qua bộ cộng hưởng mở rộng |
| Thời gian chạy pin quan trọng | Dòng điện cao hơn cho SPL tương đương | Cùng SPL, dòng điện thấp hơn - hoặc to hơn ở cùng dòng điện |
| Vỏ kín nhiệt | Tập trung sưởi ấm cuộn dây | Giảm tổn thất điện trở, nhiệt độ hoạt động thấp hơn |
| Biên độ lão hóa và giảm điện áp | Chặt; đặc điểm kỹ thuật tối thiểu | Khoảng không 8,2 dB trên tối thiểu ≥85 dB |
Chiều cao 7,5 mm vẫn tương thích với hầu hết các vỏ tiêu chuẩn và không ảnh hưởng đến cấu hình bộ pin, màn hình hoặc tấm chắn thông thường được xếp chồng lên nhau phía trên PCB. Đối với các thiết kế có đầu ra 6,5 mm ở mức cận biên, HMB1275-03B cung cấp đường dẫn nâng cấp âm thanh không yêu cầu phải sửa đổi bố cục hoặc dấu chân — chỉ có khoảng trống trục z bổ sung.

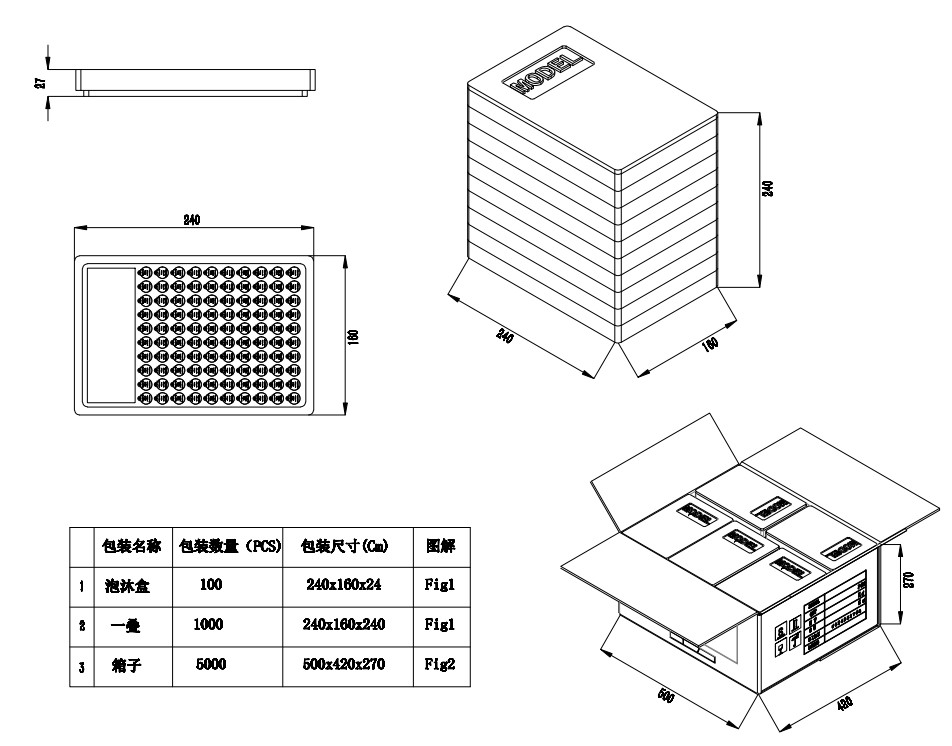

MEIDI sản xuất Giá treo PCB Bộ rung điện từ 5V trên dây chuyền lắp ráp xuyên lỗ chuyên dụng với khả năng kiểm tra điện và xác minh âm thanh tự động 100%. Mỗi lô sản xuất đều trải qua:
Xác minh tính nhất quán về âm thanh - Kiểm tra SPL 100% ở điện áp định mức; lô mẫu 89,6–93,2 dB với tổng mức trải rộng 1,7 dB
Kiểm tra độ ổn định tần số - lấy mẫu thống kê ở 2700 Hz ±11%; dải mẫu 2690–2721 Hz
Xác thực rút thăm hiện tại - tối đa 30 mA; trung bình mẫu 22,9 mA với mức chênh lệch 3,3 mA
Tuổi thọ hoạt động ở nhiệt độ cao - 1.000 giờ ở +70oC với giám sát SPL liên tục
Chu kỳ sốc nhiệt - 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị
Khả năng hàn trên J-STD-002 - loại 3, cân bằng làm ướt 260oC
Chứng nhận hiện có: RoHS, REACH, UL94 V-0 (vật liệu vỏ). Báo cáo tuân thủ IEC 60950-1 có sẵn theo yêu cầu mua sắm số lượng lớn.
Câu hỏi 1: HMB1275-03B so sánh với HMB1206-03 trong cùng một ứng dụng như thế nào?
HMB1275-03B là bản nâng cấp âm thanh trực tiếp cho HMB1206-03. Cả hai đều có chung các thông số điện giống nhau (dải 3 V, 2–5 V, 30 mA, 2700 Hz) và diện tích đường kính 12,0 mm. Chiều cao khoang 7,5 mm mang lại SPL trung bình cao hơn 1,1 dB (91,5 dB so với 90,4 dB) ở mức rút dòng điện thấp hơn một chút (22,9 mA so với 23,1 mA). Lựa chọn phụ thuộc vào độ hở trục z: nếu 7,5 mm vừa với vỏ, HMB1275-03B mang lại hiệu quả âm thanh vượt trội mà không cần thiết kế lại mạch hoặc dấu chân.
Câu hỏi 2: Chiều cao 7,5 mm có tương thích với vỏ còi 12 mm tiêu chuẩn không?
Đúng. Đường kính 12,0 mm phù hợp với các đường cắt ở mặt trước và bố cục PCB theo tiêu chuẩn ngành cho bộ rung xuyên lỗ 12 mm. Chiều cao 7,5 mm nằm trong phạm vi khoảng trống của hầu hết các thùng loa được thiết kế cho bộ rung 9–12 mm. Đối với các ứng dụng bị hạn chế về chiều cao (<7,0 mm), thay vào đó nên đánh giá HMB1206-03 (6,5 mm).
Câu 3: Điện áp hoạt động được khuyến nghị để sử dụng liên tục trong công nghiệp là bao nhiêu?
Để có độ ổn định âm thanh tối ưu và tuổi thọ cuộn dây, hãy vận hành ở mức hoặc gần mức định mức 3 V. Trong khi phạm vi 2--5 V đảm bảo hoạt động chức năng trên các đường cong xả pin và dung sai của bộ điều chỉnh, hoạt động liên tục ở giới hạn trên 5 V sẽ làm tăng ứng suất nhiệt của cuộn dây. Đối với các ứng dụng phát âm thanh liên tục 24/7, cần đánh giá việc quản lý nhiệt của vỏ để ngăn tích tụ nhiệt xung quanh bộ rung.
Câu hỏi 4: SPL có thể được mong đợi khi triển khai thực tế là gì?
Bảng dữ liệu đảm bảo áp suất âm thanh tối thiểu ≥85 dB ở 3 VDC và 10 cm trong trường tự do. Các phép đo lô mẫu xác nhận đầu ra lên tới 93,2 dB trong điều kiện thử nghiệm tiêu chuẩn, cung cấp biên độ thiết kế trên mức tối thiểu của thông số kỹ thuật. SPL thực tế trong hệ thống phụ thuộc vào hướng lắp đặt, tải âm thanh của vỏ, độ ổn định điện áp và bất kỳ lưới bảo vệ hoặc tấm chắn bụi nào. Để ước tính SPL dành riêng cho ứng dụng, hãy liên hệ với bộ phận kỹ thuật ứng dụng của nhà máy để cung cấp thông tin chi tiết về thiết bị của bạn.
Câu hỏi 5: Cấu hình tùy chỉnh có sẵn cho các đơn đặt hàng số lượng OEM không?
Liên hệ với Bộ phận bán hàng công nghiệp MEIDI để thảo luận về các yêu cầu tùy chỉnh bao gồm hình học khoang thay thế, cấu hình tạo hình chì, sửa đổi bước chốt và mã màu vỏ. Số lượng đặt hàng tối thiểu và thời gian giao hàng thay đổi tùy theo mức độ phức tạp của việc sửa đổi; gửi yêu cầu cấu hình OEM để báo giá và đánh giá tính khả thi.
Để biết giá theo khối lượng, cấu hình khoang tùy chỉnh, báo cáo đặc tính SPL hoặc tích hợp vào thiết kế vỏ bọc của bạn, hãy liên hệ với Bộ phận bán hàng công nghiệp MEIDI. Các mẫu kỹ thuật có sẵn để đánh giá âm thanh trong môi trường mục tiêu của bạn.
Kỹ thuật ứng dụng MEIDI thường đáp ứng các yêu cầu kỹ thuật trong vòng một ngày làm việc với các ghi chú về mạch điều khiển, hướng dẫn tích hợp vỏ và định giá theo số lượng.
