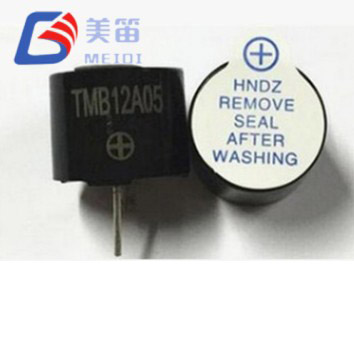

Được thiết kế cho các ứng dụng mà khả năng nghe âm thanh là quan trọng, TMB12A03 mang đến mức áp suất âm thanh đo được là 96,4–98,7dB từ kích thước nhỏ gọn 12 mm. Khoang mở rộng 9,5mm của nó — cao nhất trong dòng bộ rung hoạt động 12 mm của MEIDI — tối đa hóa hiệu suất cộng hưởng Helmholtz, tạo ra âm thanh tần số thấp 2400Hz giúp loại bỏ tiếng ồn xung quanh công nghiệp mà không yêu cầu cấu trúc bộ rung từ tính lớn hơn.
Được sản xuất tại cơ sở ở Giang Tô của MEIDI, bộ rung hoạt động xuyên lỗ 5V này hoạt động trên phạm vi 3–7V, hỗ trợ bus logic 5V, đường cong xả pin Li-ion và hệ thống pin đèn lồng 6V mà không cần điều chỉnh bổ sung. Bộ dao động tích hợp giúp loại bỏ việc tạo ra xung điện xung bên ngoài, trong khi vỏ PBT màu đen chịu được sóng hàn ở nhiệt độ 255°C và hoạt động liên tục từ -20°C đến +70°C. Mỗi thiết bị đều trải qua quá trình xác minh hiện tại và SPL tự động 100%, với dữ liệu mẫu hiển thị phân cụm tham số chặt chẽ (SPL 96,4–98,7dB, dòng điện 21,8–24,1mA, tần số 2400±300Hz).

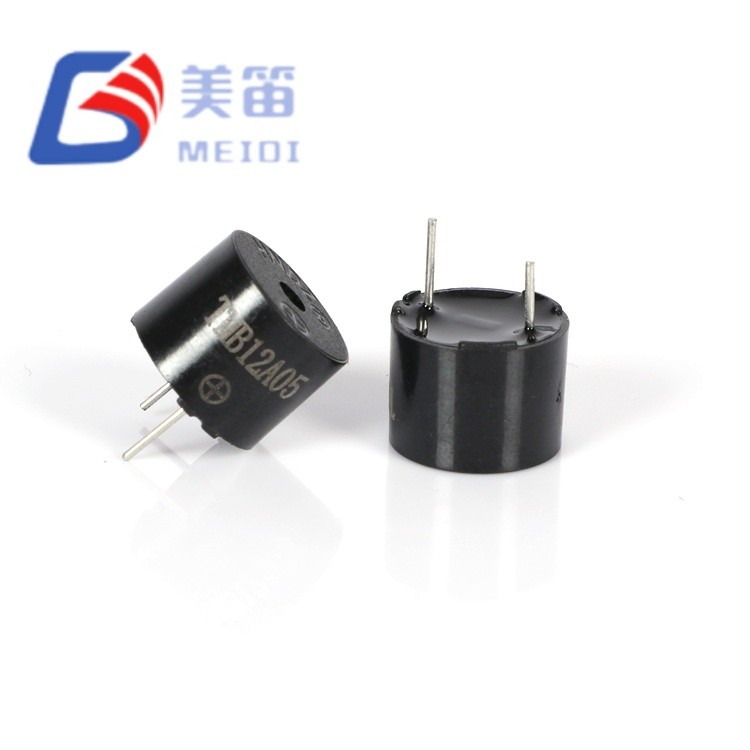

Bộ rung hoạt động bằng điện từ TMB12A03 giải quyết một thách thức chung về thiết kế: đạt được đầu ra của bộ rung gần từ tính mà không cần chuyển sang các gói xuyên lỗ 16mm hoặc 23mm lớn hơn. Với kích thước 12,0×9,5 mm, bộ rung hoạt động điện từ xuyên lỗ 5V này duy trì khả năng tương thích với các tấm cắt tiêu chuẩn 12 mm đồng thời mang lại hiệu suất SPL theo kinh nghiệm vượt quá thông số kỹ thuật ≥85dB hơn 11dB (trung bình 97,3dB). Biên độ này cung cấp khoảng trống quan trọng cho hiện tượng sụt áp, tắc nghẽn âm thanh và lão hóa linh kiện.
Tần số cộng hưởng 2400Hz nằm dưới phổ nhiễu chủ yếu của thiết bị công nghiệp (thường là 3–8kHz đối với động cơ, quạt và bộ chuyển đổi chuyển mạch), cải thiện tỷ lệ tín hiệu trên nhiễu trong sàn nhà máy, cabin xe và bảng điều khiển máy móc. Chiều cao khoang 9,5mm mở rộng giúp tăng thể tích không khí bên trong, tăng cường trở kháng bức xạ âm và mang lại SPL trên mỗi miliwatt công suất đầu vào cao hơn so với các biến thể nông hơn.

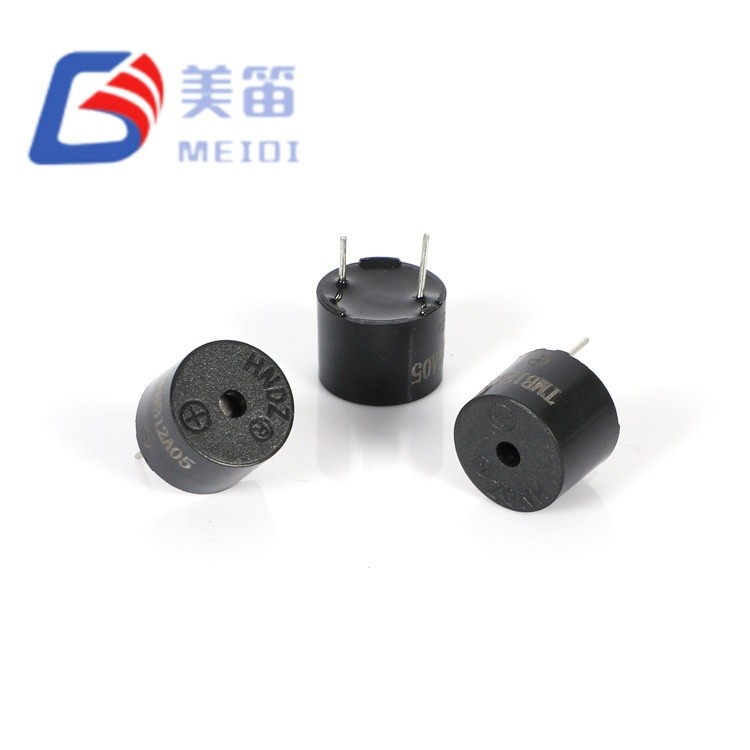

Cấu trúc xuyên lỗ cung cấp khả năng neo cơ học vượt trội so với các giải pháp thay thế gắn trên bề mặt, với các dây dẫn tuân thủ hấp thụ độ giãn nở nhiệt chênh lệch và độ uốn của bảng. Khối lượng 1,7 g góp phần ổn định quán tính chống lại các vi âm thanh do rung động gây ra — một lợi thế trong thiết bị di động và lắp đặt có độ sốc cao. Cấu hình chốt phân cực ngăn chặn lỗi lắp ráp điện áp ngược trong quá trình sản xuất khối lượng lớn.
| Lợi ích | Sự miêu tả |
| Đầu ra gần ‑ 100dB từ dấu chân 12 mm | Đo được 96,4–98,7dB ở 10cm – loại bỏ nhu cầu sử dụng bộ rung từ tính lớn hơn trong hầu hết các ứng dụng |
| Thâm nhập tần số thấp 2400Hz | Hoạt động dưới mức tiếng ồn công nghiệp điển hình (3–8kHz) để có âm thanh vượt trội |
| Khoang mở rộng 9,5mm | Tối đa hóa âm lượng cộng hưởng bên trong mà không cần mở rộng diện tích PCB |
| Dải điện áp trung tâm 5V | Hoạt động gốc 3–7V hỗ trợ hệ thống logic 5V, Li‑ion (3.0–4.2V) và 6V |
| Bộ dao động tích hợp | Không có thành phần bên ngoài – cấp điện áp DC trực tiếp; không cần IC điều khiển, bộ đếm thời gian hoặc IC điều khiển |
| Neo cơ khí xuyên lỗ | Khả năng giữ chì thông qua PCB chịu được rung động và sốc tốt hơn so với các lựa chọn thay thế SMD |
| tham số | Giá trị | Điều kiện kiểm tra |
| Điện áp định mức | 5 VDC | Ở 25oC |
| Điện áp hoạt động | 3 – 7 VDC | liên tục |

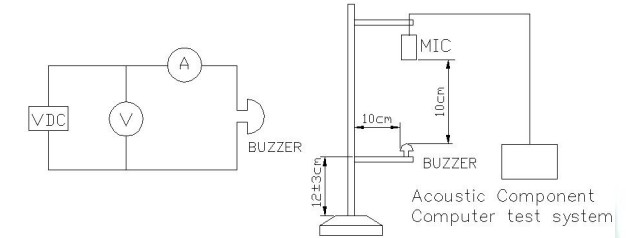

| Đầu ra âm thanh | ≥ 85 dB (điển hình 96,4–98,7 dB) | Ở 5 VDC, 10 cm, trường tự do |
| Tần số cộng hưởng | 2400 ± 300 Hz | Ở điện áp định mức |
| Hoạt động hiện tại | 30 mA (loại 21,8–24,1 mA) | Ở 5 VDC |
| Điện trở cuộn dây | ~200 Ω (điển hình) | Ở 25oC, DC |
| thời gian tăng | < 50 mili giây | Đến 90% SPL |
| tham số | Giá trị |

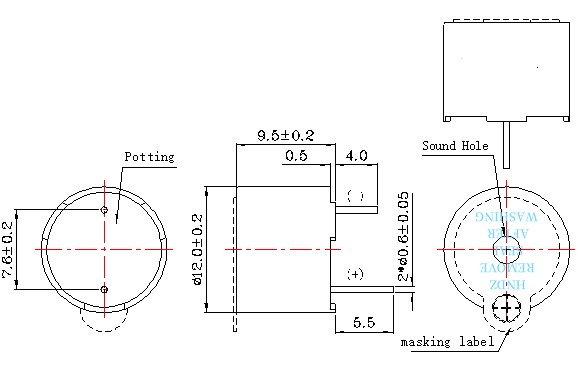

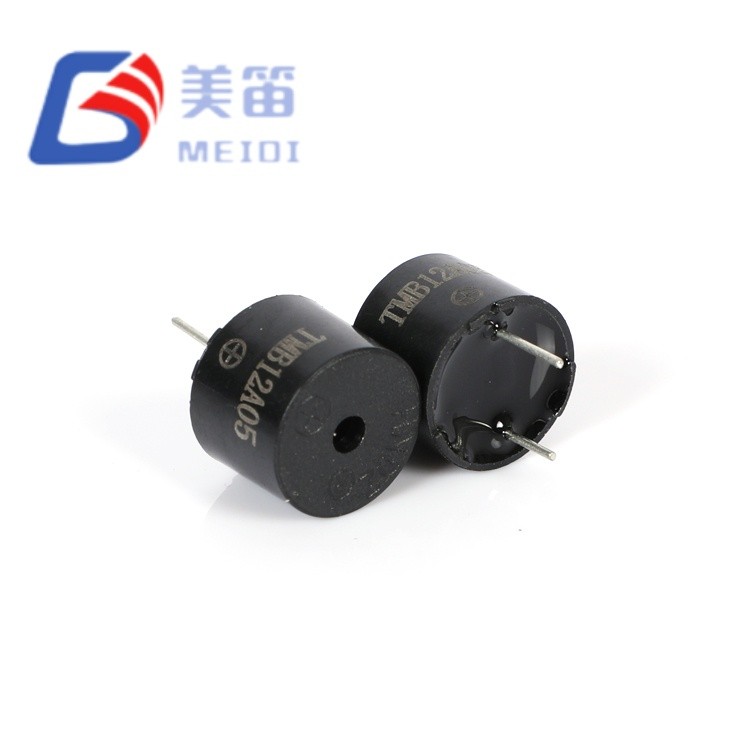

| Kích thước | 12,0 × 9,5 mm (Đường kính × H) |
| Cân nặng | 1,7 g |
| Vật liệu nhà ở | PBT đen |
| Cấu hình chân | Lỗ xuyên phân cực |
| Đường kính chốt | 0,5 mm (điển hình) |
| Nhiệt độ hàn (Sóng) | 255 ± 15oC, 4–6 giây |
| Nhiệt độ hàn (Thủ công) | 360 ± 10oC, 2–5 giây |
| Nhiệt độ hàn (Reflow) | 245 ± 15oC, làm nóng trước 180oC 40–70 giây |
| Nhiệt độ hoạt động | -20oC ~ +70oC |
| Nhiệt độ bảo quản | -30oC ~ +80oC |
Hệ thống báo động công nghiệp nặng – cảnh báo dừng khẩn cấp, cảnh báo chuyển động của cần cẩu và cảnh báo vận hành máy ép trong môi trường có tiếng ồn xung quanh vượt quá 85dB, nơi khả năng nghe theo quy định bắt buộc phải có SPL cao
Cabin xe thương mại – cảnh báo thắt dây an toàn, cảnh báo cửa mở và âm báo lùi trong xe tải, xe buýt và thiết bị xây dựng nơi tiếng ồn động cơ lấn át các còi thông thường
Tự động hóa kho bãi và hậu cần – cảnh báo hoàn thành lấy hàng, cảnh báo va chạm AGV và tín hiệu lỗi băng tải trong các trung tâm phân phối trần cao với độ vang âm đáng kể
Buồng máy nông nghiệp – thực hiện cảnh báo vị trí, chỉ báo lỗi thủy lực và cảnh báo mức thùng đựng ngũ cốc trong máy kéo và máy gặt tiếp xúc với động cơ và tiếng ồn của máy nông nghiệp
Hệ thống sơ tán và an toàn công cộng – thông báo bằng âm thanh báo cháy, cảnh báo xâm nhập vành đai và âm báo hàng loạt trong các tòa nhà thương mại yêu cầu ngưỡng SPL tuân thủ quy tắc
Khoang động cơ hàng hải – cảnh báo bơm đáy tàu, cảnh báo lỗi hệ thống làm mát và âm báo lỗi máy phát điện trong môi trường hàng hải có độ ồn cao, độ ẩm cao
| Yêu cầu | Ưu điểm của TMB12A03 |
| Âm thanh phát ra tối đa từ khoảng cách 12 mm | Đo được 96,4–98,7dB – phát ra âm thanh cao từ kích thước nhỏ gọn |
| Nghe được trong môi trường có tiếng ồn xung quanh >85dB | 2400Hz nằm dưới phổ tiếng ồn công nghiệp điển hình; Khoảng không 11+dB trên thông số kỹ thuật |
| Loại bỏ còi từ lớn hơn khỏi thiết kế | Đầu ra SPL cao trong gói 12mm nhỏ gọn |
| Ưu tiên âm tần số thấp | 2400Hz tạo ra âm cảnh báo sâu hơn, chính xác hơn các lựa chọn thay thế 2700Hz hoặc 4kHz |
| Khả năng tương thích bus logic 5V | Hoạt động 5V nguyên bản; Tối thiểu 3V hỗ trợ hệ thống Li‑ion và 3,3V được điều chỉnh |
Mẫu này chiếm một vị trí độc nhất trong danh mục còi chủ động của MEIDI: nó mang lại hiệu suất âm thanh gần bằng các chuông từ lớn hơn trong khi vẫn duy trì tính đơn giản trong lắp ráp, hiệu quả chuỗi cung ứng và cấu trúc chi phí của bộ phận hoạt động điện từ 12mm. Đối với các nhà thiết kế phải đối mặt với nhiệm vụ về âm thanh trong môi trường ồn ào, TMB12A03 loại bỏ nhu cầu chuyển sang các kiến trúc bộ rung lớn hơn, đắt tiền hơn.

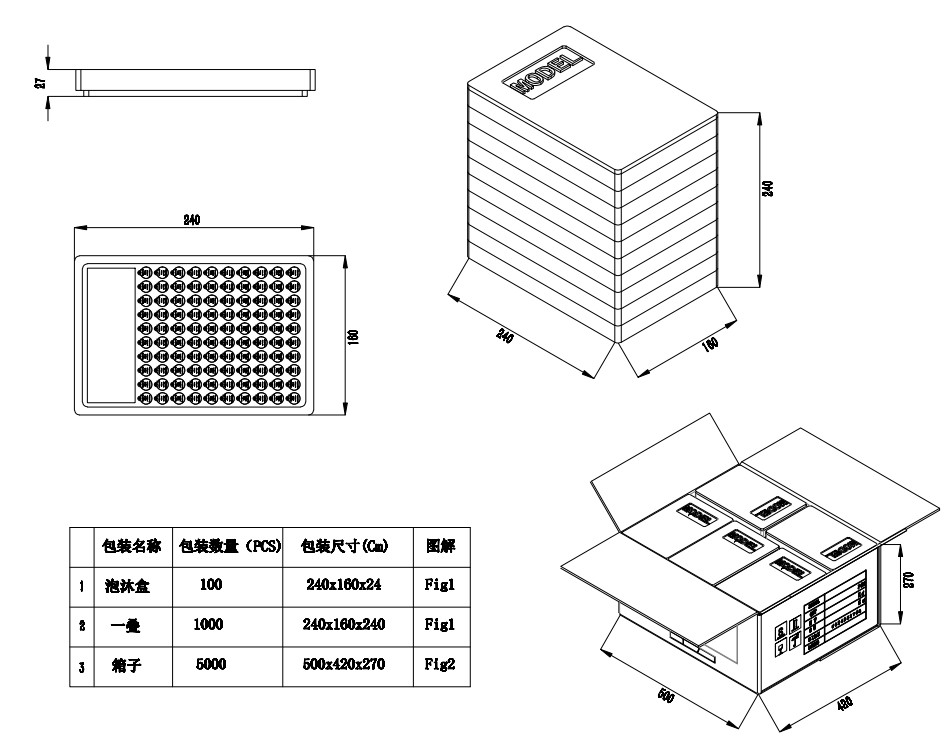

MEIDI sản xuất TMB12A03 trên dây chuyền lắp ráp xuyên lỗ chuyên dụng được trang bị thiết bị quấn, hàn và đóng gói tự động. Cơ sở sản xuất ở Giang Tô của chúng tôi tuân theo các quy trình quản lý chất lượng ISO 9001, với việc kiểm tra trong quá trình ở mọi giai đoạn quan trọng – cuộn dây, lắp ráp nam châm, điều chỉnh bộ dao động và đóng gói cuối cùng.
Mỗi lô sản xuất đều trải qua quá trình xác nhận nghiêm ngặt:
Xác minh tính nhất quán về âm thanh – kiểm tra SPL 100% ở điện áp định mức; lô mẫu 96,4–98,7dB với mức chênh lệch điển hình <2dB
Kiểm tra độ ổn định tần số – lấy mẫu thống kê ở 2400Hz ±12,5%; tất cả các mẫu trong phạm vi 2370–2430Hz
Xác thực rút thăm hiện tại - tối đa 30mA; trung bình mẫu 22,9mA với độ lệch chuẩn 0,8mA
Bảo quản ở nhiệt độ cao – 48 giờ ở +80±2oC; phục hồi đầy đủ thông số sau 2 giờ ổn định môi trường xung quanh
Bảo quản ở nhiệt độ thấp – 48 giờ ở -30±2oC; đã xác minh kích hoạt khởi động nguội ở mức tối thiểu 3V
Chu kỳ sốc nhiệt – 5 chu kỳ trong khoảng từ -30oC đến +80oC với thời gian dừng 30 phút cho mỗi lần cực trị
Xác nhận ứng suất cơ học – rung hình sin (10–55Hz, biên độ 1,0mm, trục XYZ, tích lũy 0,5 giờ) và thả rơi tự do 75cm xuống gỗ cứng 10 mm (3 lần va chạm)
Khả năng chống ẩm – 48 giờ ở 50±5oC / 90–95% RH, sau đó phục hồi 2 giờ và xác định đặc tính điện
Khả năng chịu nhiệt của mối hàn – 250±5oC trong 10±0,5 giây với khoảng hở từ thân đến vật hàn là 2,0mm
Các chứng nhận hiện có: RoHS, REACH và UL94 V-0 cho vỏ PBT. Đối với các hệ thống lắp đặt quan trọng về an toàn, tài liệu tuân thủ IEC 60950-1 có thể được cung cấp theo yêu cầu.
Câu hỏi 1: Tần số 2400Hz của TMB12A03 so với các lựa chọn thay thế 2700Hz và 4kHz trong môi trường có tiếng ồn thực tế như thế nào?
Tần số cộng hưởng 2400Hz hoạt động dưới cụm còi điện từ điển hình ở 2700Hz và thấp hơn nhiều so với vùng 4kHz nơi nhiều nguồn điện chuyển mạch và thiết bị điện tử kỹ thuật số tạo ra phát thải. Trong môi trường công nghiệp và xe cộ, tiếng ồn xung quanh từ quạt làm mát, bơm thủy lực và sóng hài động cơ có xu hướng tập trung trên 3kHz. Tần số thấp hơn của TMB12A03 thường mang lại khả năng nghe được cải thiện trong các cài đặt này vì nó chiếm dải phổ ít đông đúc hơn. Ngoài ra, tần số thấp hơn cho thấy khả năng truyền sóng định hướng giảm, cải thiện khả năng nghe ngoài trục trong các hệ thống lắp đặt không gian mở.
Câu hỏi 2: TMB12A03 có thể thay thế còi từ xuyên lỗ 16mm hoặc 23mm trong thiết kế hiện có không?
Trong nhiều trường hợp, có. Đầu ra 96,4–98,7dB đo được gần bằng hoặc vượt quá đầu ra của bộ rung từ tính 16mm thông thường (95–100dB) trong khi chiếm diện tích 12 mm nhỏ hơn đáng kể. Việc cân nhắc chính là việc lắp đặt: TMB12A03 sử dụng khoảng cách chốt xuyên lỗ 12mm tiêu chuẩn, có thể không thẳng hàng với các lỗ cắt 16mm hoặc 23mm. Đối với các ứng dụng trang bị thêm, MEIDI cung cấp các bản vẽ so sánh kích thước và có thể cung cấp các giải pháp vòng đệm tiếp hợp cho các đơn đặt hàng số lượng lớn. Giao diện điện đơn giản hơn bộ rung từ tính – không cần bộ dao động bên ngoài, giúp giảm số lượng linh kiện và chi phí lắp ráp.
Câu hỏi 3: Tuổi thọ âm thanh thực tế khi hoạt động liên tục ở nguồn 5V ở nhiệt độ cao là bao nhiêu?
Nhà sản xuất không công bố dữ liệu về thời gian hoạt động liên tục vượt quá các điều kiện thử nghiệm tiêu chuẩn (96 giờ ở 25±10°C với sóng vuông 1/2 chu kỳ nhiệm vụ và 96 giờ bảo quản ở nhiệt độ cao ở +85°C). Dòng tiêu thụ thông thường là 21,8–24,1mA nằm trong mức tối đa 30mA, giúp giảm thiểu khả năng tự sinh nhiệt. Để kéo dài tuổi thọ trong các ứng dụng có âm liên tục, nên triển khai chu kỳ hoạt động (ví dụ: bật 1 giây, tắt 4 giây). Khoang 9,5 mm cung cấp khối lượng nhiệt bổ sung so với các biến thể có cấu hình thấp hơn, điều này có thể làm chậm quá trình tăng nhiệt độ. Để biết ước tính tuổi thọ dành riêng cho ứng dụng, hãy liên hệ với bộ phận kỹ thuật của nhà máy để cung cấp thông tin về điện áp hoạt động, chu kỳ hoạt động và nhiệt độ môi trường xung quanh của bạn.
Câu hỏi 4: Chiều cao 9,5 mm có tương thích với vỏ loa và mặt trước tiêu chuẩn 12 mm không?
Đường kính 12,0 mm phù hợp với các đường cắt tiêu chuẩn trên bảng mặt trước 12 mm và bố cục PCB thường được sử dụng cho bộ rung xuyên lỗ. Chiều cao 9,5 mm yêu cầu khoảng hở trục z bổ sung so với các biến thể 6,5 mm hoặc 7,5 mm – đảm bảo vỏ của bạn có khoảng hở ít nhất 11 mm phía trên PCB để chứa linh kiện và cho phép khe hở hàn. Đối với các ứng dụng có giới hạn về chiều cao (<8mm), MEIDI cung cấp các mẫu thay thế có biên dạng thấp hơn. Chúng tôi cung cấp các tệp 3D STEP và hướng dẫn tích hợp bao vây theo yêu cầu.
Câu hỏi 5: TMB12A03 hoạt động như thế nào khi được điều khiển dưới 5V, chẳng hạn như từ pin Li-ion 3,7V?

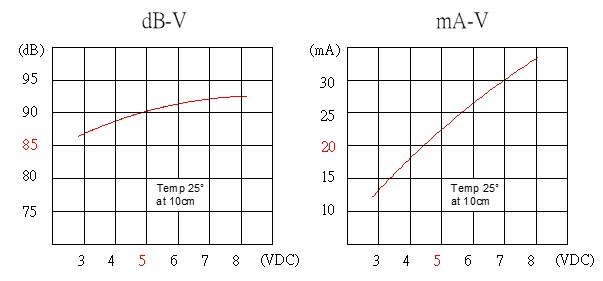

Ở 3,7V, SPL giảm so với tham chiếu 5V nhưng vẫn cao hơn thông số kỹ thuật ≥85dB – SPL điển hình ở 3,7V là khoảng 88–90dB, dựa trên dữ liệu đặc tính. Tần số 2400Hz vẫn ổn định trong phạm vi 3–7V nhờ thiết kế bộ dao động tích hợp. Đối với các ứng dụng Li-ion trong đó đầu ra 3.0V vẫn phải phát ra âm thanh, TMB12A03 duy trì đầu ra chức năng mà không cần mạch tăng điện áp bổ sung, khiến thiết bị này phù hợp với các thiết bị báo động cầm tay và thiết bị cầm tay chạy bằng pin.
Câu hỏi 6: Nên lắp đặt hướng nào để có hiệu suất âm thanh tối đa?
TMB12A03 phát ra âm thanh chủ yếu thông qua cổng âm thanh phía trên. Để có SPL tối đa, hãy đảm bảo cổng không bị cản trở và hướng về hướng nghe dự định. Việc gắn ở mặt dưới của PCB hoặc cổng đối diện với bề mặt rắn sẽ làm giảm công suất đầu ra. Đối với các ứng dụng yêu cầu phạm vi bao phủ 360 độ, hãy xem xét nhiều thiết bị hoặc bề mặt phản chiếu. Kỹ thuật ứng dụng của MEIDI có thể cung cấp hỗ trợ mô phỏng âm thanh cho hình dạng vỏ cụ thể của bạn.
Để biết bảng dữ liệu kỹ thuật, mô hình CAD 3D, hướng dẫn tích hợp vỏ cách âm hoặc định giá theo khối lượng cho các chương trình hệ thống an toàn và công nghiệp, hãy liên hệ với bộ phận Hỗ trợ Kỹ thuật của MEIDI.
Kỹ thuật ứng dụng MEIDI thường đáp ứng các yêu cầu kỹ thuật trong vòng một ngày làm việc kèm theo các ghi chú về mạch điều khiển, xác minh khoảng trống vỏ và định giá khối lượng cho các lắp đặt quan trọng về an toàn.
