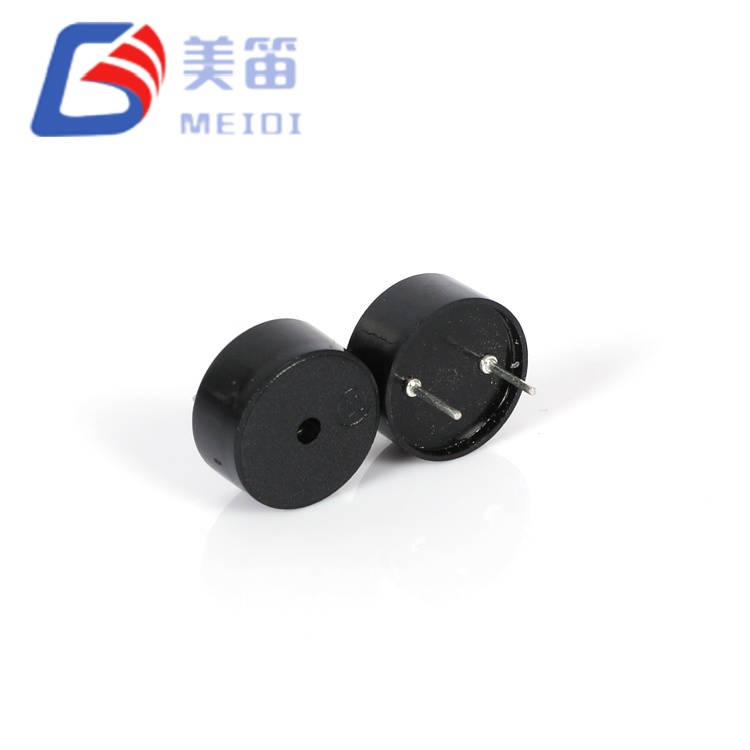

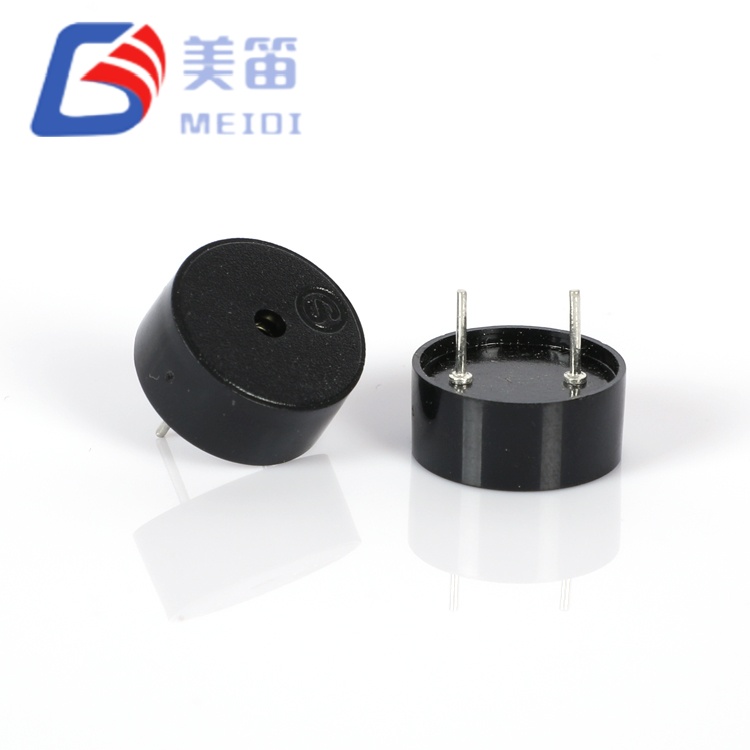

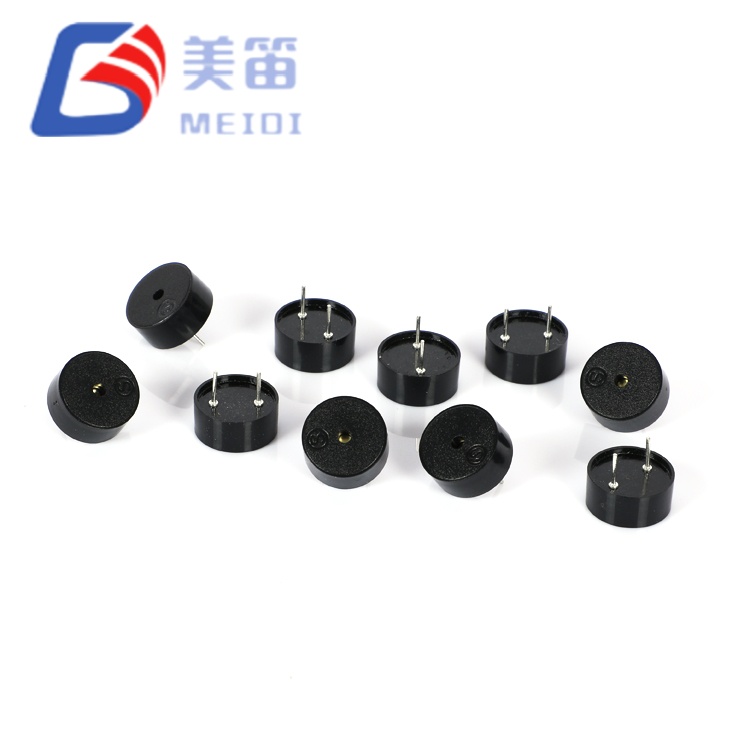

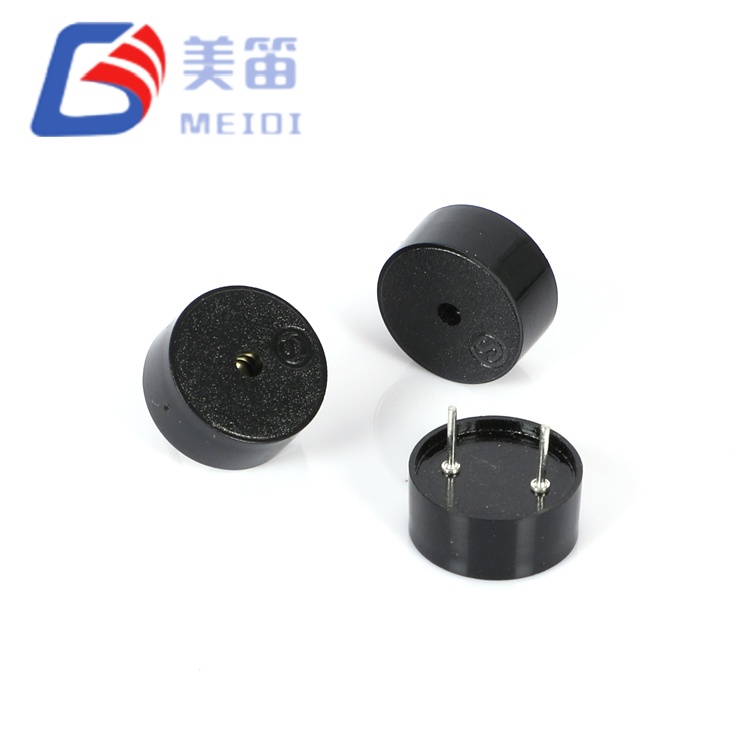

Bộ rung thụ động áp điện 12 * 5,5mm

Dòng HNR‑1255 bao gồm các bộ rung thụ động áp điện xuyên lỗ được thiết kế cho các hệ thống có điện áp nguồn thay đổi đáng kể tùy theo biến thể sản phẩm hoặc điều kiện hoạt động. Với phạm vi truyền động cực rộng 1–30V, một bộ phận duy nhất có thể chứa mọi thứ từ pin Li‑ion đơn (3,0–4,2V) đến đường ray logic 5V, mạch phụ kiện ô tô 12V và bus điều khiển công nghiệp 24V — loại bỏ mạch điều chỉnh điện áp và đơn giản hóa việc quản lý BOM toàn cầu.

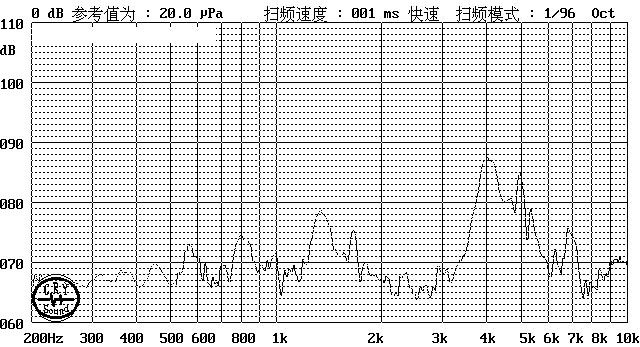

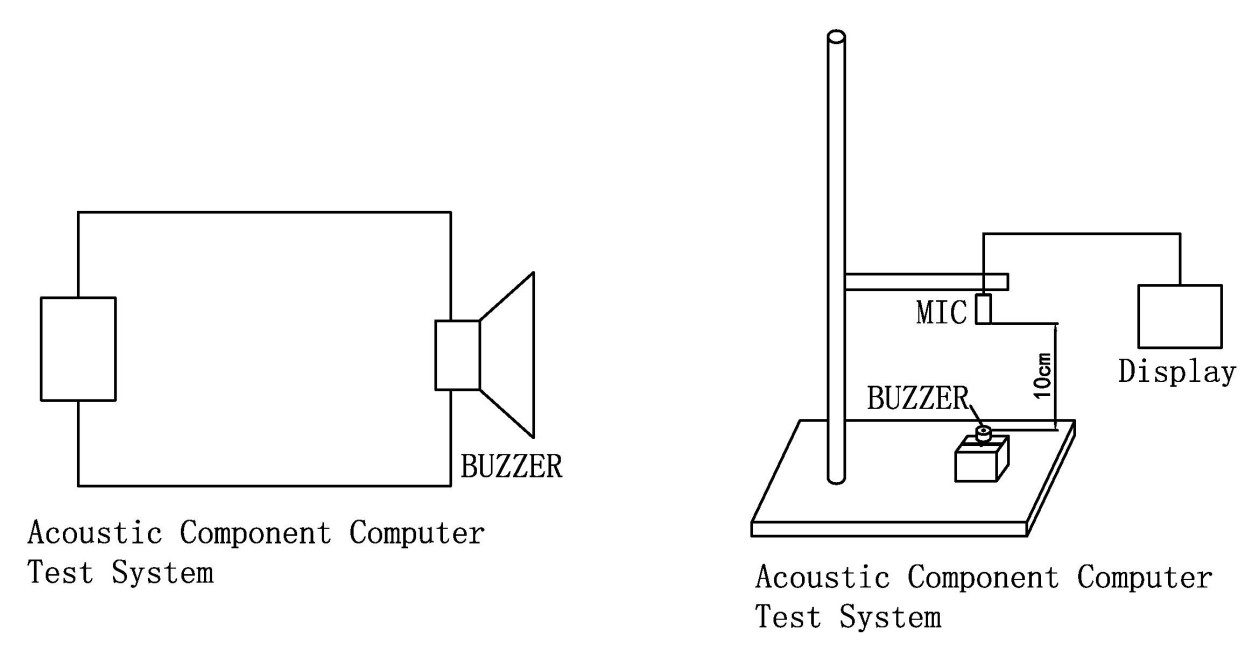

Được sản xuất bởi MEIDI ở tỉnh Giang Tô, những bộ rung này có màng chắn bằng gốm áp điện 12,5mm — lớn hơn đáng kể so với các biến thể 9mm thông thường — cung cấp ≥80dB SPL ở tần số 4000Hz với dòng điện chỉ 10mA rút ra. Tần số cộng hưởng 4000Hz nằm ở rìa trên của đỉnh độ nhạy thính giác của con người (2–4kHz), cung cấp các cảnh báo rõ nét, dễ nhận biết với mức tiêu thụ điện năng tối thiểu. Hai biến thể cơ học có hiệu suất điện giống hệt nhau: PA5.0 để lắp PCB phẳng và PA6.5 cho các ứng dụng treo trên cao hoặc xuyên qua bảng điều khiển.

Các tính năng chính

Khả năng tương thích ổ đĩa siêu rộng 1–30 V — loại bỏ mạch điều chỉnh điện áp trên pin Li-ion đơn (3.0–4.2V), logic 5V, ô tô 12V và xe buýt công nghiệp 24V

Cộng hưởng điểm ngọt thính giác 4000 Hz — được định vị để con người có thể cảm nhận được tối đa với mức tiêu thụ điện năng tối thiểu; được định vị để con người có thể cảm nhận được tối đa với mức tiêu thụ điện năng tối thiểu"

Dòng điện rút ra dưới 10 mA - ở sóng vuông 5Vp-p, 4000 Hz; cho phép điều khiển GPIO MCU trực tiếp và kéo dài tuổi thọ pin trong đo sáng không dây

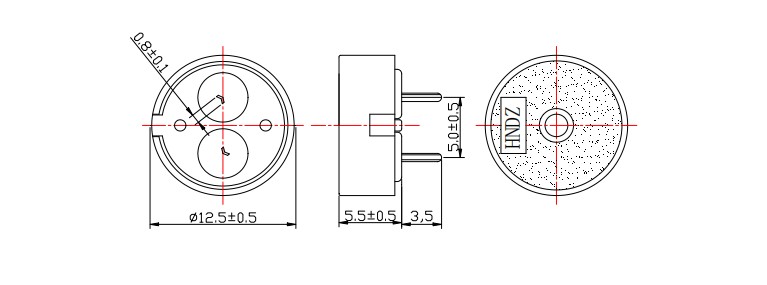

Đường kính gốm mở rộng 12,5 mm - diện tích màng chắn lớn hơn 54% so với các biến thể 9 mm; diện tích lớn hơn về mặt lý thuyết cải thiện hiệu quả âm thanh

Nền tảng dây dẫn kép — PA5.0 và PA6.5 dùng chung một BOM điện; Sự lựa chọn cơ học xảy ra khi lắp ráp mà không cần thiết kế lại mạch

Vỏ PBT có khả năng chịu sửa chữa - chịu được sóng hàn 260oC và làm lại thủ công 350oC; Truy xuất nguồn gốc lô 10 năm thông qua đánh dấu mã lô

Ứng dụng điển hình

Đồng hồ đo tiện ích thông minh - cảnh báo giả mạo, cảnh báo lỗi liên lạc và tiếng kêu pin yếu trong đồng hồ đo gas, nước và điện hoạt động từ pin lithium 3,6V

Chẩn đoán y tế di động - âm báo hoàn thành xét nghiệm, tiếng bíp trạng thái hiệu chuẩn và cảnh báo lỗi trong máy theo dõi đường huyết cầm tay và máy đo nồng độ oxy trong mạch

Mạng cảm biến công nghiệp - cảnh báo lỗi và thông báo ngưỡng trên các nút IoT chạy bằng bus trường 12V/24V và các thiết bị đo từ xa

Thiết bị điện tử hậu mãi ô tô - Tích hợp bus phụ kiện 12V cho cảm biến đỗ xe, màn hình áp suất lốp và lời nhắc bằng giọng nói trên camera hành trình

Hệ thống quản lý pin - cảnh báo bằng âm thanh khi sạc quá mức, thoát nhiệt và mất cân bằng tế bào trong mạch bảo vệ gói Li-ion

Kiểm soát truy cập bảo mật - cảnh báo cửa bắt buộc mở, huy hiệu không hợp lệ và pin yếu trong cấu hình nguồn điện độc lập 12V hoặc PoE

Câu hỏi thường gặp

1. Tôi có thể điều khiển Dòng HNR-1255 trực tiếp từ chân GPIO của vi điều khiển 3,3V không?

Có, trong giới hạn hiện tại. Ở mức 3,3Vp-p, tải điện dung 12 nF tiêu thụ khoảng 6–7 mA ở tần số 4000 Hz — hãy xác minh bằng phép đo thực tế. SPL sẽ ở dưới thông số kỹ thuật 5Vp-p; xác minh đầu ra với các mẫu. Để có đầu ra tối đa, hãy sử dụng bộ đệm logic 5V hoặc giai đoạn trình điều khiển bóng bán dẫn. Phạm vi hoạt động 1–30V đảm bảo còi sẽ không bị hỏng bởi ổ 3,3V; nó chỉ đơn giản hoạt động dưới mức đầu ra âm thanh định mức.

2. Sự khác biệt thực tế giữa PA5.0 và PA6.5 trong bố cục PCB của tôi là gì?

Hiệu suất điện và âm thanh là giống hệt nhau. Sự khác biệt nằm ở cơ học: PA5.0 có chiều dài dây dẫn tiêu chuẩn để gắn thẳng vào bề mặt PCB), trong khi PA6.5 cung cấp dây dẫn mở rộng cho các ứng dụng yêu cầu khoảng cách lớn hơn — chẳng hạn như lắp bảng mặt trước qua khung viền, khe hở lớp phủ phù hợp hoặc khe hở luồng khí nhiệt. Cả hai biến thể đều có chung kiểu lỗ PCB và vùng ngăn cách; thay thế không yêu cầu thay đổi mạch hoặc bố cục.

3. Tần số 4000 Hz so với tần số thay thế 2700 Hz trong môi trường thực tế như thế nào?

Tần số 4000 Hz nằm ở rìa trên của đỉnh độ nhạy thính giác của con người từ 2–4 kHz, khiến tần số này dễ cảm nhận hơn 2700 Hz trong môi trường có tiếng ồn xung quanh từ yên tĩnh đến trung bình (văn phòng, nhà ở, cơ sở y tế). Tuy nhiên, 2700 Hz xuyên qua tiếng ồn công nghiệp tần số cao (động cơ, máy nén trên 3 kHz) hiệu quả hơn. Đối với môi trường tiêu dùng trong nhà, y tế và văn phòng, 4000 Hz mang lại đặc tính âm thanh sắc nét hơn, "khẩn trương" hơn. Đối với sàn nhà xưởng và khoang động cơ, tần số 2700 Hz có thể thích hợp hơn. Dòng HNR-1255 được tối ưu hóa cho kịch bản trước.

4. Tại sao dung sai điện dung là ±40% và điều này ảnh hưởng đến thiết kế trình điều khiển của tôi như thế nào?

Điện dung gốm áp điện thay đổi theo lô vật liệu, diện tích điện cực và độ dày điện môi. 12 nF danh nghĩa với dung sai ±40% (7,2–16,8 nF) là điển hình cho loại còi này. Trong thực tế, Lô mẫu đo được 11,7--14,2 nF. Đối với thiết kế trình điều khiển, hãy đặt kích thước giai đoạn đầu ra trong phạm vi dung sai điện dung được chỉ định. Đối với thiết kế trình điều khiển, hãy điều chỉnh kích thước giai đoạn đầu ra cho tải 16,8 nF trong trường hợp xấu nhất ở tần số chuyển đổi của bạn. Ở tần số 4000 Hz, 16,8 nF yêu cầu dòng sạc cực đại ~ 13 mA, vẫn nằm trong khả năng của bóng bán dẫn tín hiệu nhỏ. Điện trở nối tiếp 100 Ω có thể hạn chế dòng khởi động nếu ổ GPIO ở mức cận biên.

5. Tôi có thể vận hành bộ rung này liên tục ở điện áp 30V không và tuổi thọ dự kiến ​​là bao nhiêu?

Mức tối đa 30V là mức đánh giá khả năng tồn tại, không phải là khuyến nghị vận hành liên tục. Ở 30Vp-p, phần tử áp điện chịu ứng suất cơ học tối đa và làm nóng điện môi. Đối với các ứng dụng âm liên tục, MEIDI khuyến nghị giới hạn điện áp truyền động hoặc thực hiện kiểm soát chu kỳ hoạt động để duy trì độ bám dính của điện cực và tính toàn vẹn của gốm. Liên hệ với MEIDI để biết dữ liệu trọn đời trong các điều kiện vận hành cụ thể. Đối với các ứng dụng báo động liên tục, điện áp giảm hoặc chu kỳ hoạt động sẽ kéo dài tuổi thọ tương ứng.
