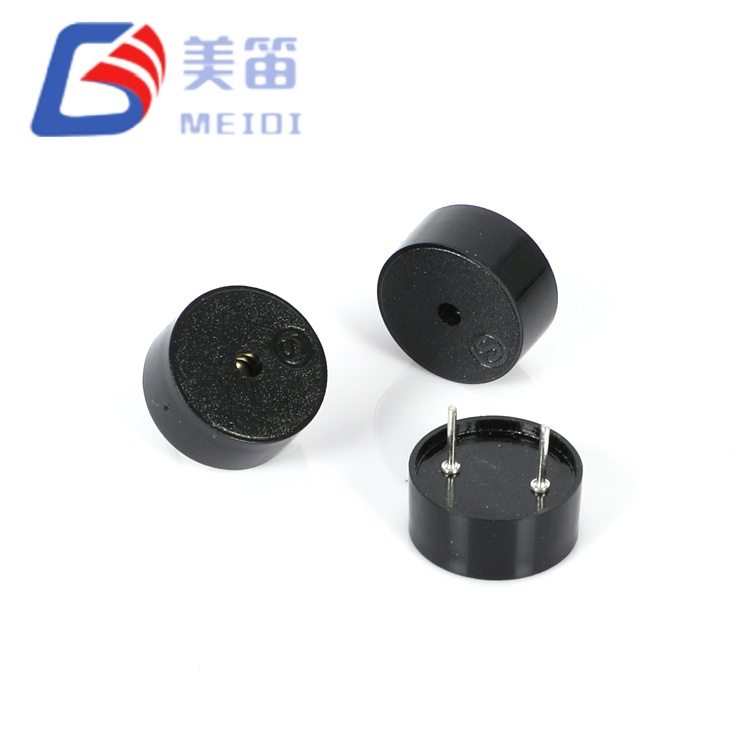

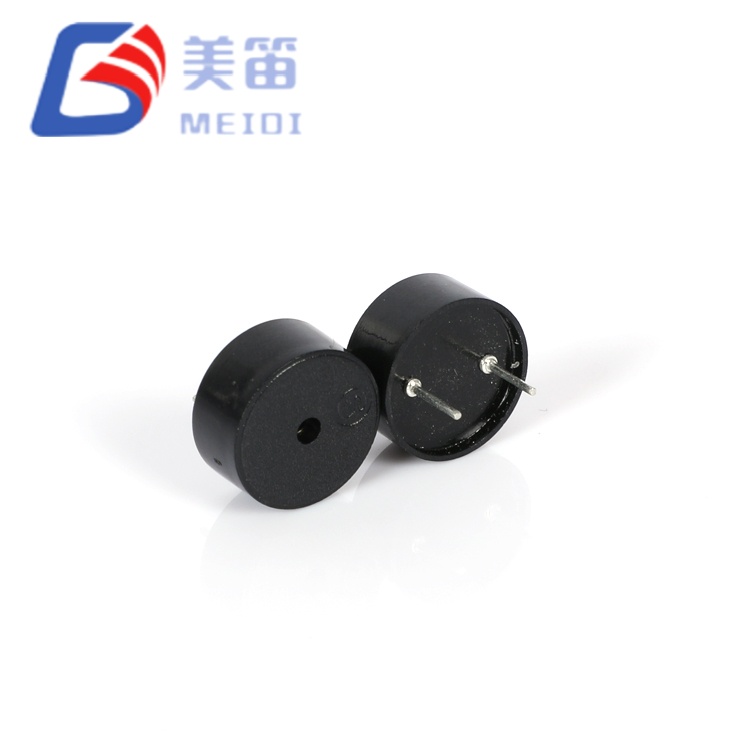

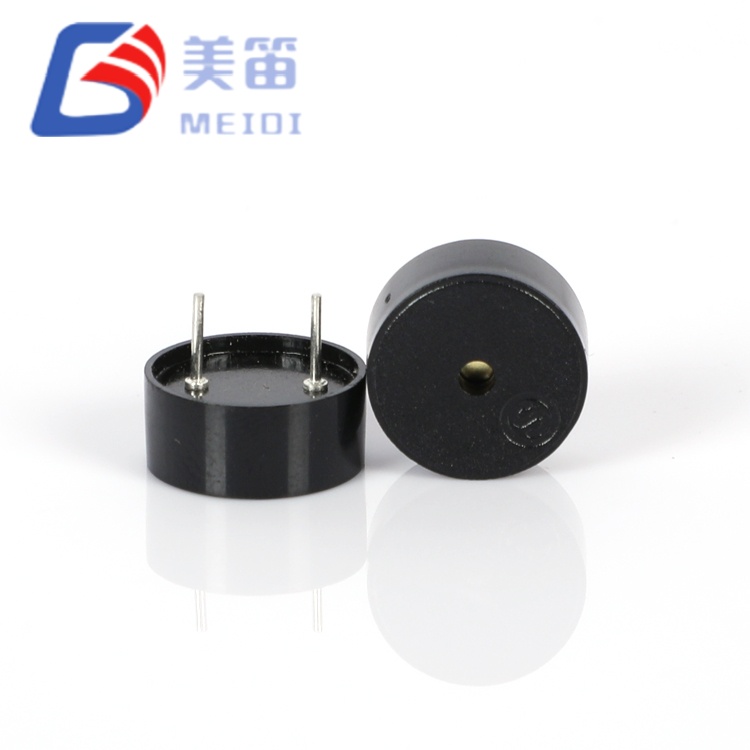

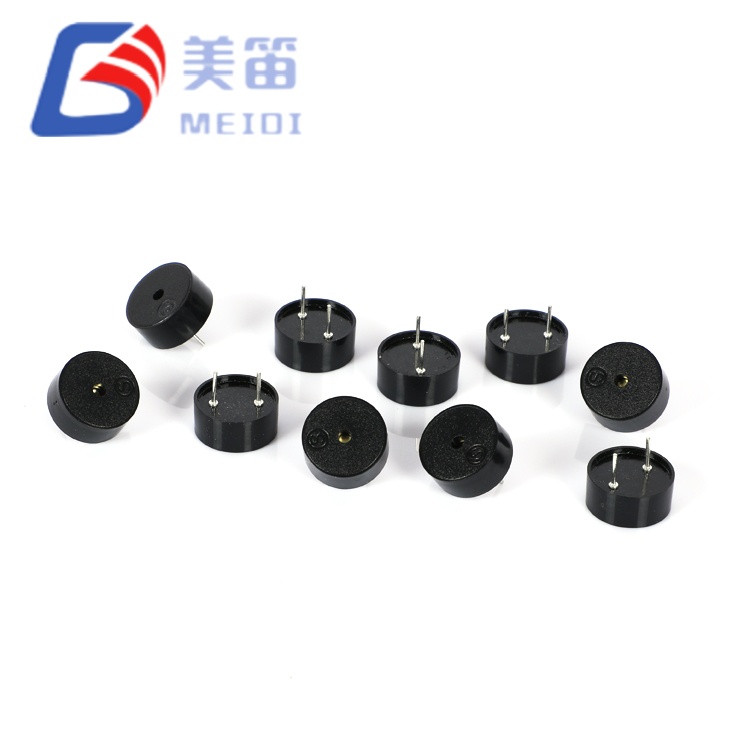

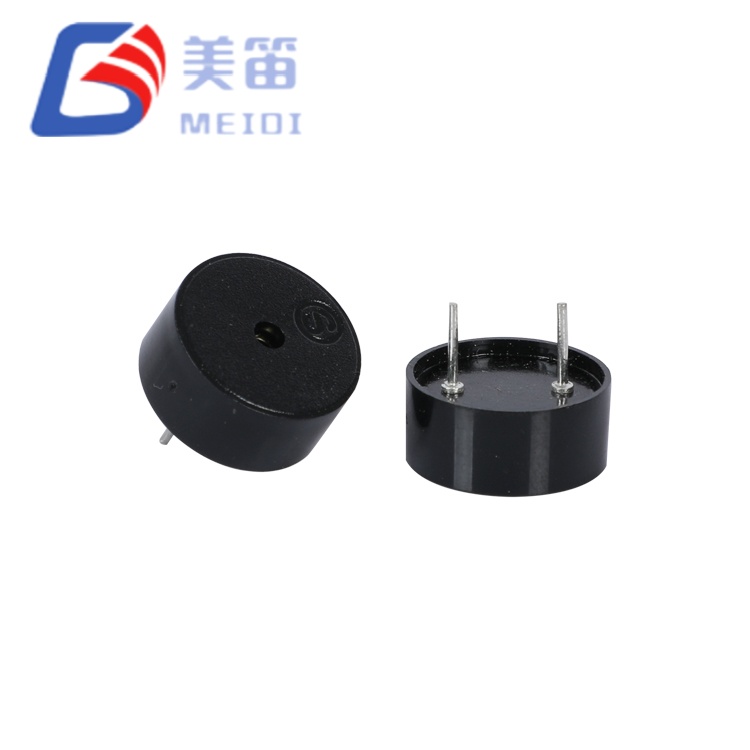

Bộ rung thụ động áp điện 1255 có chốt Pogo là bộ tạo âm thanh thụ động xuyên lỗ dựa vào nguồn AC bên ngoài tín hiệu điều khiển để tạo ra âm thanh có thể nghe được. Đo đường kính 12,5mm và 5,5mm về chiều cao, nó phù hợp với không gian PCB chật hẹp trong khi vẫn mang lại áp suất âm thanh tối thiểu 80dB ở 10cm khi được điều khiển bằng sóng vuông 5Vp‑p ở 4000Hz. hiện tại mức tiêu thụ vẫn ở mức hoặc dưới 10mA trong những điều kiện này và ổ đĩa điện áp có thể trải dài từ 1V đến 30V đỉnh-đến-đỉnh, cho phép kết nối trực tiếp đến đầu ra mức logic hoặc bus công nghiệp có điện áp cao hơn. PBT màu đen Vỏ hỗ trợ cả hàn sóng và hàn thủ công và hoạt động trên một phạm vi rộng phạm vi nhiệt độ từ ‑20oC đến +70oC.
| tham số | Giá trị | Điều kiện kiểm tra |
| Loại sản phẩm | Bộ rung thụ động áp điện (Xuyên lỗ) | — |
| Điện áp định mức | 5 Vp‑p | Điều kiện kiểm tra tham khảo |
| Điện áp hoạt động | 1 – 30 Vp‑p | Phạm vi tín hiệu ổ đĩa |
| Âm thanh phát ra ở 10 cm | ≥ 80 dB | Sóng vuông 5 Vp‑p, 4000 Hz |
| Mức tiêu thụ hiện tại | ≤ 10 mA | Sóng vuông 5 Vp‑p, 4000 Hz |
| Tần số cộng hưởng | 4000 ± 500 Hz | Ở điều kiện định mức |
| Nhiệt độ hoạt động | -20oC ~ +70oC | liên tục |
| Nhiệt độ bảo quản | -30oC ~ +80oC | Không hoạt động |
| Kích thước (Dia × H) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Thân không bao gồm chân |
| Cân nặng | 0,60 ± 0,2 g | Đặc trưng |
| Vật liệu nhà ở | PBT đen | — |
| Hàn sóng ★ | 260 ± 5oC, 4–6 giây | Khuyến nghị 2–3 chu kỳ |
| Hàn thủ công ★ | 350 ± 10oC, 2–5 giây | Khuyến nghị 2–3 chu kỳ |
| Khả năng chịu nhiệt hàn | 250 ± 5oC, 10 ± 0,5 giây | Thân cách mối hàn 2,0 mm |
Bảng bên dưới chứa các phép đo từ mẫu 10 đơn vị được thử nghiệm ở 5Vp‑p, Sóng vuông 4000Hz. Các kết quả minh họa tính đồng nhất sản xuất điển hình và không được đảm bảo giới hạn. Để biết đường bao hiệu suất được chỉ định, hãy tham khảo các thông số kỹ thuật trên.
| KHÔNG. | SPL (dB) | Hiện tại (mA) | Điện dung (nF) | Đường kính (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Giá trị điện dung bắt nguồn từ tiêu đề báo cáo thử nghiệm và không phải là một phần của đặc điểm kỹ thuật cốt lõi. Hãy liên hệ với MEIDI để biết dữ liệu cụ thể về từng lô sản xuất.
Bởi vì Bộ rung thụ động áp điện 1255 với Pin Pogo là một bộ rung thụ động nên nó phụ thuộc vào hệ thống máy chủ để cung cấp tín hiệu sóng vuông hoặc tín hiệu xung trung tâm ở tần số 4000Hz. Một vi điều khiển đầu ra hẹn giờ có thể đóng vai trò là nguồn trực tiếp, mặc dù áp suất âm thanh sẽ ở mức logic 3,3V hoặc 5V thấp hơn ở mức công suất 30Vp‑p đầy đủ. Thêm bộ đệm bóng bán dẫn hoặc trình điều khiển cổng logic đơn giản giữa chân MCU và còi cho phép tăng biên độ ổ đĩa một cách độc lập với nguồn cung cấp vi điều khiển. Tải điện dung, thường khoảng 12nF, gây ra các đỉnh dòng điện ngắn ở mỗi cạnh tín hiệu. Điện trở dòng nhỏ (100Ω đến 330Ω) giúp hạn chế các đỉnh này trong khi vẫn duy trì đầu ra âm thanh.
Hỗ trợ cả hàn sóng và hàn thủ công. Hàn sóng được thực hiện ở 260oC trong 4–6 giây và hàn tay ở 350oC trong 2–5 giây. Cho phép tối đa ba chu kỳ nhiệt và vỏ phải duy trì ở mức cách bể hàn hoặc đầu sắt ít nhất 2,0mm.
MEIDI áp dụng quy trình đảm bảo độ tin cậy gồm bảy mục cho mỗi lô sản xuất HNR‑1255 PA6.5, phù hợp với thông số kỹ thuật của sản phẩm. Việc thử nghiệm trình tự bao gồm tiếp xúc với độ ẩm kéo dài, nhiệt độ cao và thấp lưu trữ, chu trình nhiệt, rơi cơ học, rung và nhiệt hàn sức đề kháng. Sau mỗi lần căng thẳng, các bộ phận được phép phục hồi tại phòng nhiệt độ trong hai giờ trước khi xác minh điện và kích thước. Tất cả các thử nghiệm được thực hiện trong khuôn khổ ISO 9001 của công ty hệ thống chất lượng được chứng nhận và các báo cáo cấp lô có thể được cung cấp cùng với lô hàng khối lượng.
Kiến trúc thụ động của bộ rung này rất phù hợp với các thiết kế đã tạo ra một đầu ra xung hoặc sóng vuông. Vận hành thiết bị cầm tay từ pin có thể được hưởng lợi từ dòng điện khiêm tốn 10mA và không có tải dao động tĩnh. Tấm công nghiệp có điện áp 12V hoặc Nguồn điện DC 24V có thể điều khiển còi trực tiếp trong phạm vi điện áp rộng của nó sự khoan dung. Các thiết bị điện tử tiêu dùng như cảm biến nhà thông minh và thiết bị cầm tay các công cụ chẩn đoán cũng đánh giá cao khoảng cách 12,5mm. Đối với các ứng dụng yêu cầu chứng nhận an toàn hoặc y tế cụ thể, vui lòng tham khảo MEIDI để xác nhận tình trạng tuân thủ hiện tại.
HNR‑1255 PA6.5 cần tín hiệu điều khiển nào?
Cần có tín hiệu AC, thường là sóng vuông hoặc xung điện ở tốc độ xấp xỉ 4000Hz. Việc sử dụng điện áp DC ổn định sẽ không tạo ra âm thanh và có thể làm hỏng phần tử áp điện.
Nó có thể được điều khiển trực tiếp bởi một vi điều khiển?
Có, miễn là điện áp đỉnh tới đỉnh của chân cắm nằm trong khoảng Phạm vi 1–30V. Ở mức logic 3,3V hoặc 5V, mức âm thanh sẽ ở mức dưới định mức 80dB. Một bộ đệm bóng bán dẫn có thể được sử dụng để đạt được mức cao hơn điện áp ổ đĩa khi yêu cầu đầu ra lớn hơn.
Những phương pháp hàn nào được khuyến khích?
Cả hàn sóng (260oC, 4–6 giây) và hàn thủ công (350oC, 2–5 giây) là chấp nhận được, với tối đa ba chu kỳ nhiệt. Duy trì khoảng cách tối thiểu 2,0mm giữa vỏ và nguồn nhiệt.
Đối với bảng dữ liệu hoàn chỉnh, đường cong đáp ứng tần số hoặc theo từng đợt dữ liệu thử nghiệm, vui lòng liên hệ với MEIDI kèm theo chi tiết đơn đăng ký của bạn. Bộ phận hỗ trợ kỹ thuật thường phản hồi trong vòng một ngày làm việc.
